Transistör, MOSFET ve IGFET Sembolleri



Transistör, MOSFET ve IGFET Sembolleri: Elektronik Devre Tasarımında Kapsamlı Teknik Rehber

Transistörler, MOSFET’ler ve IGFET’ler elektronik devrelerin temel yapı taşlarıdır. Bu bileşenlerin sembolik temsilleri, devre şemalarının doğru yorumlanması ve tasarımı için kritik öneme sahiptir. Elektrik mühendisliği alanında uzmanlaşan profesyoneller için bu sembolleri bilmek, devre analizi ve hata giderme süreçlerinde vazgeçilmez bir beceridir. Bu rehber, NPN ve PNP transistörlerden gelişmiş MOSFET yapılarına kadar tüm sembolleri detaylı şekilde açıklayarak, teknik servis uzmanları ve elektronik tasarımcılar için kapsamlı bir kaynak sunar.

NPN ve PNP Bipolar Transistör Sembolleri

Bipolar jonksiyon transistörleri (BJT), akım kontrollü cihazlar olarak çalışır ve NPN ile PNP olmak üzere iki temel tipe ayrılır. NPN transistör sembolü, kolektör ve emiter uçları arasında dışarı doğru ok içerir. Bu ok, normal akım yönünü gösterir ve kolektörden emitere doğru hareketi temsil eder. PNP transistör sembolünde ise ok yönü tersine döner, emiterden kolektöre doğru işaret eder. Teknik servis uzmanları, devre şemalarında bu ok yönünü kontrol ederek transistör tipini hızlıca belirleyebilir. NPN transistörler, negatif taşıyıcı akışı nedeniyle yaygın olarak kullanılırken, PNP transistörler tamamlayıcı devrelerde tercih edilir.

Özel Yapılı Transistör Sembolleri ve Uygulamaları

Elektronik endüstrisi, standart transistör yapılarına ek olarak özel amaçlı transistörler geliştirmiştir. Avalanche NPN transistör, yüksek gerilim uygulamalarında kullanılır ve sembolünde kolektör-emiter bölgesinde kırılma etkisi gösteren işaretler bulunur. Schottky transistör, düşük gerilim düşümü ve hızlı anahtarlama özellikleriyle bilinir. Sembolünde baz-emiter arasında Schematic schottky diyot entegrasyonu görülür. Foto-transistör, optik sinyalleri elektrik sinyallerine dönüştüren hassas bir bileşendir ve sembolünde ışık okları yer alır. Bu transistörler, optoizolatör devrelerinde ve ışık algılama sistemlerinde yaygın olarak kullanılır.

Darlington Transistör Çifti ve Sziklai Yapıları

Darlington transistör çifti, iki NPN transistörün kaskat bağlanmasıyla yüksek akım kazancı elde edilen bir yapıdır. Sembolde iki transistör arasında doğrudan bağlantı görülür ve bu yapı motor sürücü devrelerinde tercih edilir. Sziklai transistör ise NPN ve PNP transistörlerin komplementer bağlanmasıyla oluşur. Bu yapı, Darlington’a göre daha düşük doyma gerilimi sunar ve ses amplifikatörlerinde kullanılır. Teknik servis uzmanları, güç elektroniği devrelerinde bu yapıları tanıyarak arıza tespiti yapabilir.

JFET Transistör Sembolleri ve Çalışma Prensipleri

Junction Field Effect Transistör (JFET), voltaj kontrollü bir cihazdır ve N kanal ile P kanal olmak üzere iki türe ayrılır. N kanal JFET sembolünde, kanal oku içeri doğru işaret eder. P kanal JFET’te ise ok dışarı doğrudur. JFET’ler, yüksek giriş empedansı sunar ve analog anahtarlama uygulamalarında tercih edilir. Teknik servis uzmanları, JFET sembollerindeki gate ok yönünü kontrol ederek kanal tipini belirler. Bu transistörler, radyo frekans devrelerinde ve analog sinyal işlemede kritik rol oynar.

MOSFET Sembolleri: Depletion ve Enhancement Modları

Metal Oksit Yarı İletken Field Effect Transistör (MOSFET), modern elektronikte en yaygın kullanılan transistör tipidir. Depletion mode MOSFET, kanalın fabrikasyon sırasında oluşturulduğu ve gate voltajı uygulanmadan iletime geçen yapıdır. Sembolünde sürekli kanal çizgisi bulunur. Enhancement mode MOSFET ise gate voltajı uygulanmadan kapalı durumda olan ve iletime geçmek için eşik gerilimini aşması gereken yapıdır. Sembolünde kesik çizgili kanal görülür. N kanal ve P kanal varyasyonları, semboldeki ok yönüyle belirtilir. Bu semboller, güç elektroniği ve anahtarlama devrelerinde sıkça karşılaşılır.

Bulk Bağlantılı ve Çift Kapılı MOSFET Yapıları

Gelişmiş MOSFET yapıları, bulk bağlantısı ve çift kapı özellikleri sunar. Bulk bağlantılı MOSFET sembollerinde, substrate terminali ayrıca gösterilir ve bu terminal vücut etkisini kontrol eder. Çift kapılı (Dual Gate) MOSFET’ler, iki ayrı gate terminali içerir ve bu yapı karıştırıcı devrelerde kullanılır. Sembolde iki paralel gate yapısı görülür. Bu gelişmiş yapılar, radyo frekans devrelerinde ve hassas analog uygulamalarda tercih edilir. Teknik servis uzmanları, bu sembolleri tanıyarak karmaşık devreleri analiz edebilir.

IGFET ve Foto-FET Transistör Sembolleri

Isolated Gate Field Effect Transistör (IGFET), MOSFET’in genel adıdır ve izole gate yapısıyla yüksek giriş empedansı sunar. P kanal ve N kanal IGFET sembolleri, MOSFET sembollerine benzer ancak gate izolasyonu vurgulanır. Foto-FET transistör, optik sinyallerle kontrol edilen özel bir FET türüdür. Sembolünde ışık okları ve fotosensitif gate yapısı görülür. Bu transistörler, optik haberleşme sistemlerinde ve ışık kontrollü anahtarlama devrelerinde kullanılır.

Optokuplör ve Programlanabilir UJT Sembolleri

Optokuplör devreleri, transistör ve LED kombinasyonuyla elektriksel izolasyon sağlar. Sembolde LED ve foto-transistör bir arada gösterilir. Programlanabilir Unijunction Transistör (PUT), gate voltajı ayarlanabilen özel bir cihazdır. Sembolünde anot, katot ve gate uçları belirgindir. Bu bileşenler, tetikleme devrelerinde ve darbe jeneratörlerinde yaygın olarak kullanılır. Teknik servis uzmanları, bu sembolleri güç elektroniği devrelerinde tanıyarak arıza analizi yapabilir.

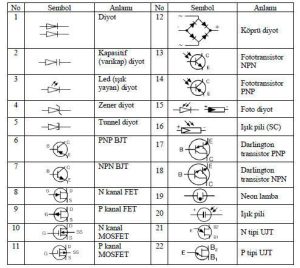

Transistör Sembolleri Karşılaştırma Tablosu

Aşağıdaki tabloda transistör tipleri, sembol özellikleri ve uygulama alanları karşılaştırılmaktadır. Tablo kaydırılabilir yapıdadır ve mobil cihazlarda yatay kaydırma ile tüm içeriğe erişilebilir.

Transistör Tipi Kontrol Mekanizması Sembol Özelliği Uygulama Alanı
NPN Transistör Akım Kontrollü Kolektörden Emitere Ok Genel Amaçlı Anahtarlama
PNP Transistör Akım Kontrollü Emiterden Kolektöre Ok Komplementer Devreler
N Kanal JFET Voltaj Kontrollü Kanal Ok İçeri Doğru Analog Anahtarlama
P Kanal JFET Voltaj Kontrollü Kanal Ok Dışarı Doğru RF Devreleri
Depletion MOSFET Voltaj Kontrollü Sürekli Kanal Çizgisi Aktif Yük Devreleri
Enhancement MOSFET Voltaj Kontrollü Kesik Kanal Çizgisi Dijital Anahtarlama
Darlington Çifti Akım Kontrollü İç İçe İki Transistör Motor Sürücüler
Foto-Transistör Optik Kontrollü Işık Okları Sembolde Optoizolatörler
Çift Kapılı MOSFET Voltaj Kontrollü İki Paralel Gate Karıştırıcı Devreler
PUT Transistör Voltaj Kontrollü Programlanabilir Gate Tetikleme Devreleri

Transistör Sembolleri Hızlı Tanımlama Kılavuzu

Elektronik devre şemalarında transistör sembollerini hızlıca tanımlamak için bazı pratik ipuçları vardır. Öncelikle, transistörün ok yönü akım yönünü gösterir ve bu ok emiter ucunda yer alır. NPN transistörlerde ok dışarı, PNP transistörlerde ok içeri doğrudur. FET ailesinde ise kanal oku, N kanal için içeri ve P kanal için dışarı doğrudur. MOSFET sembollerinde kesik çizgi enhancement mode, sürekli çizgi ise depletion mode olduğunu gösterir. Bu tanımlama teknikleri, teknik servis uzmanlarının devre şemalarını hızlıca analiz etmesini sağlar.

Güç Elektroniğinde Transistör Sembollerinin Önemi

Güç elektroniği devrelerinde transistör sembollerinin doğru yorumlanması, sistem güvenliği ve verimliliği açısından kritiktir. IGBT ve MOSFET sembolleri, güç anahtarlama devrelerinde sıkça karşılaşılır. Teknik servis uzmanları, invertör ve konvertör devrelerinde bu sembolleri tanıyarak arıza tespiti yapabilir. Yanlış sembol yorumlama, yanlış bileşen seçimine ve devre arızalarına yol açabilir. Bu nedenle, transistör sembollerinin detaylı öğrenilmesi ve pratik uygulamalarda kullanılması önemlidir.

Transistör Sembolleri ve Devre Tasarım Standartları

Uluslararası elektroteknik komisyonu (IEC) ve IEEE standartları, transistör sembollerinin standartlaştırılmasını sağlar. Ancak farklı ülkeler ve şirketler arasında sembol varyasyonları olabilir. Teknik servis uzmanları, bu varyasyonları bilerek farklı kaynaklardan gelen şemaları yorumlayabilir. Örneğin, Avrupa standartlarında kullanılan semboller, Amerikan standartlarından bazı farklılıklar gösterebilir. Bu farklılıkların bilinmesi, uluslararası projelerde çalışan mühendisler için önemlidir.

Sonuç ve Uygulama Önerileri

Transistör, MOSFET ve IGFET sembolleri, elektronik devre tasarımının temel dilini oluşturur. Bu sembolleri öğrenmek ve pratik uygulamalarda kullanmak, teknik servis uzmanlarının ve elektronik mühendislerinin profesyonel gelişimini destekler. Devre şemalarını analiz ederken sembol detaylarına dikkat etmek, doğru bileşen seçimi ve arıza giderme süreçlerinde başarı sağlar. Bu rehberde sunulan bilgiler, elektronik alanında çalışan profesyoneller için kapsamlı bir referans kaynağı olarak hazırlanmıştır.
