Huawei Y6 2019 (MRD-LX1) RF Şebeke Şeması: Anten Yolları, Jumper Çözümleri ve Teknik Servis Onarım Kılavuzu
1. Giriş ve Cihaz Genel Bakış
Huawei Y6 2019 (model kodu: MRD-LX1 / MRD-LX1F), giriş seviyesi akıllı telefon pazarının en yaygın modellerinden biridir. Bu cihaz, MediaTek MT6761 (Helio A22) işlemci üzerine kurulu olup, 4G LTE, 3G WCDMA ve 2G GSM ağlarını desteklemektedir. Teknik servis ortamlarında en sık karşılaşılan sorunlardan biri, ağ bağlantısı kaybı, “No Service” (Hizmet Yok) hatası ve zayıf sinyal gücüdür.
📊 Cihaz Teknik Özeti
| Özellik | Değer | RF Açısından Önemi |
|---|---|---|
| Model | Huawei Y6 2019 (MRD-LX1) | MRD-LX1F varyantı farklı anten konfigürasyonuna sahip olabilir |
| İşlemci | MediaTek Helio A22 (MT6761) | Entegre RF transceiver, B1/B3/B7/B8/B20 band desteği |
| Batarya | HB405979ECW (3020 mAh) | Sökmeden önce mutlaka bağlantısı kesilmelidir |
| Ağ Desteği | 2G/3G/4G LTE | Her bandın ayrı RF yolu ve anten ayağı vardır |
| Anten Sayısı | 2 (Ana + Çeşitlilik) | PRX_ANT ve DIV_ANT olarak adlandırılır |
Bu rehber, Borneo Flasher ve S-Finder Mobile Schematic App kaynaklarından elde edilen orijinal RF ağ şemalarını temel alarak, teknik servis uzmanlarına yönelik detaylı bir onarım kılavuzu niteliğindedir. Şemalarda yer alan renk kodlu anten yolları, jumper noktaları ve RF devre bileşenleri adım adım incelenecektir.
2. RF Ağ Şeması Detaylı Analiz

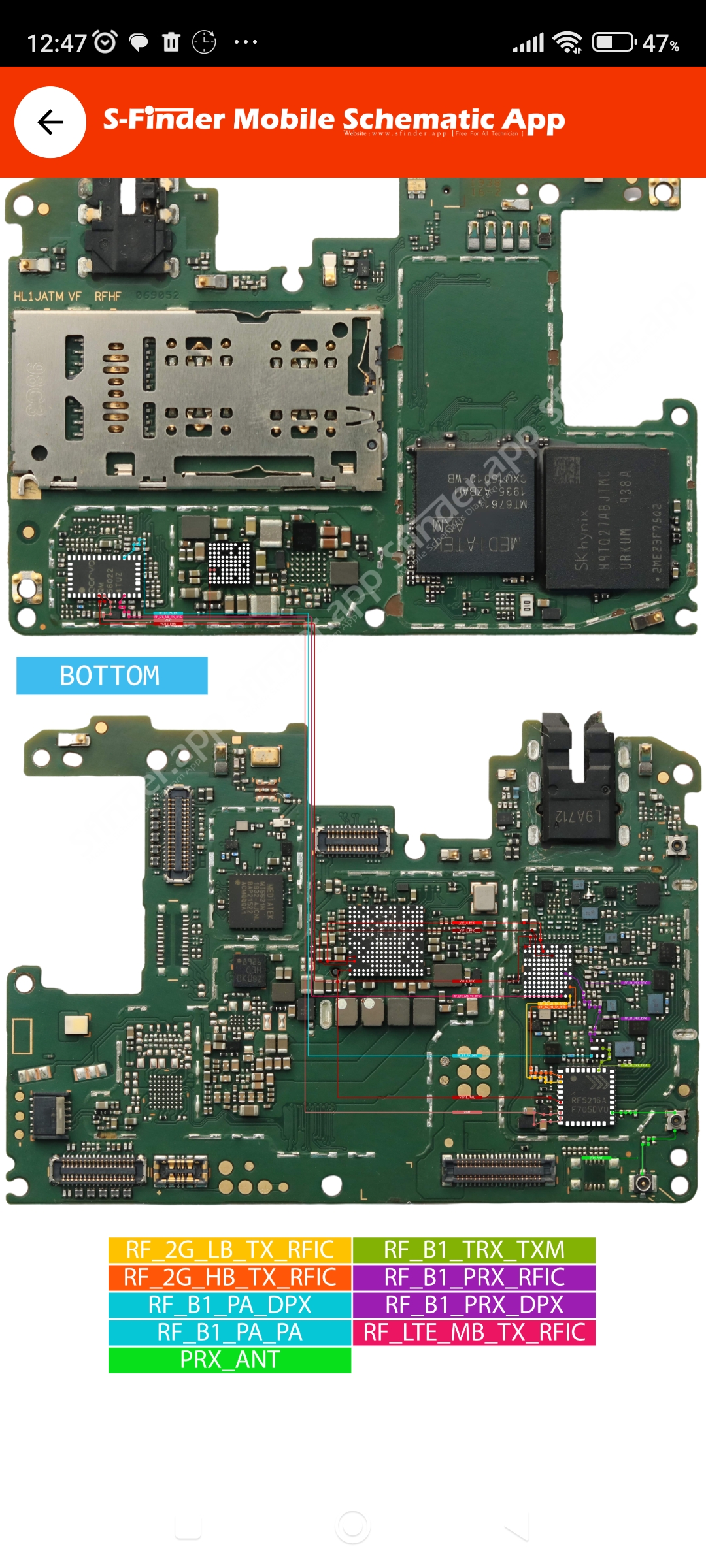

Huawei Y6 2019 RF ağ şeması, cihazın üst (TOP) ve alt (BOTTOM) anakart yüzeylerindeki radyo frekans devrelerini göstermektedir. Şemada yer alan her bir renkli hat, belirli bir frekans bandına veya RF fonksiyonuna karşılık gelmektedir. Bu şema, özellikle anten yolu kopması, RF filtresi arızası veya PA (Power Amplifier) devresi hasarı durumlarında hayati önem taşımaktadır.
Şemada dikkat çeken en önemli detay, anten ayağından (ANT pin) RF IC’ye kadar olan yolun birden fazla bandı eşzamanlı olarak taşımasıdır. Bu nedenle, anten yolundaki bir kopma tüm ağları etkilerken, spesifik bir bandın kaybı genellikle o banda ait DPX (Diplexer) veya SAW filtresi arızasına işaret eder.
3. Anten Yolları ve Renk Kodları

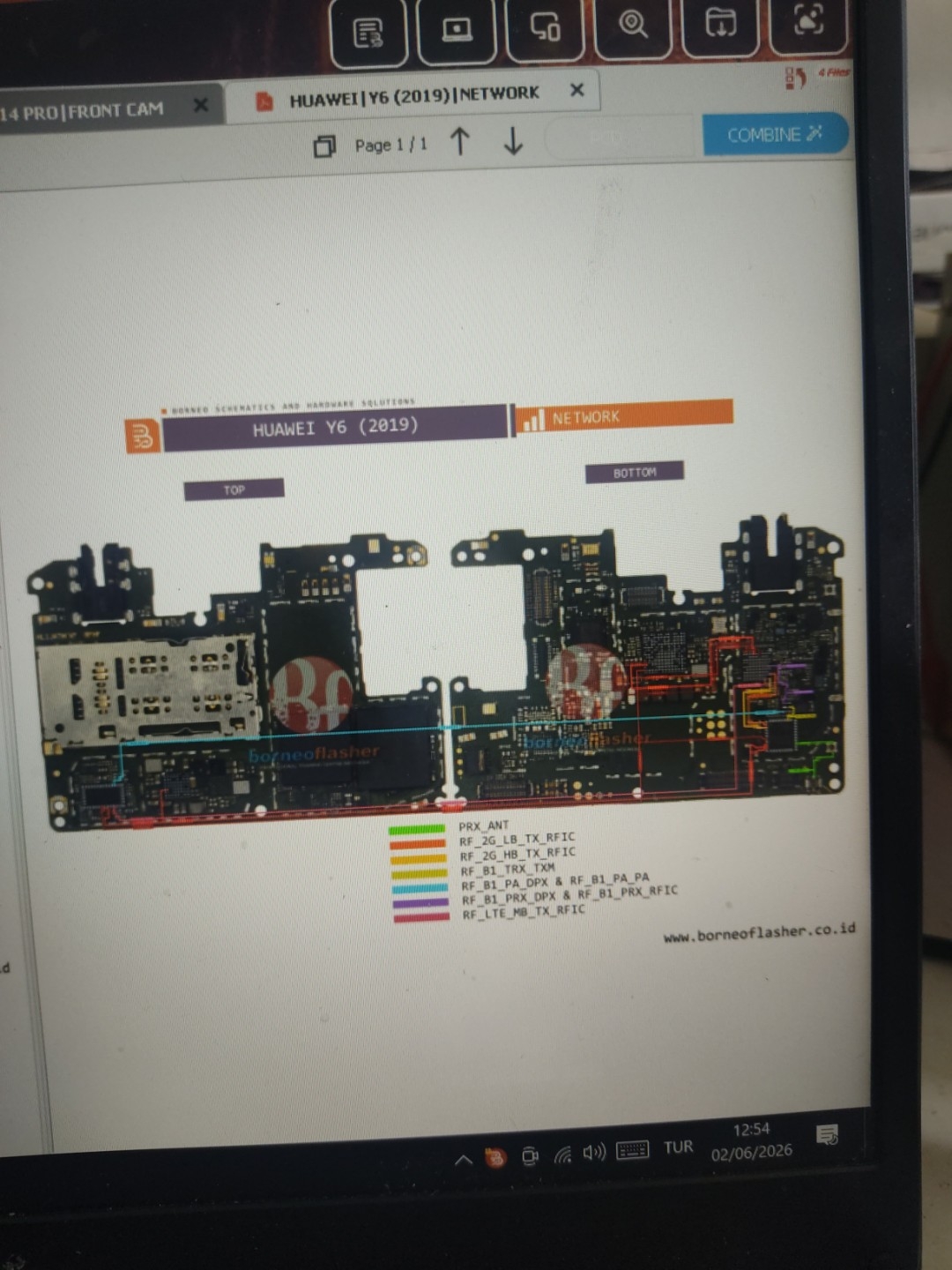

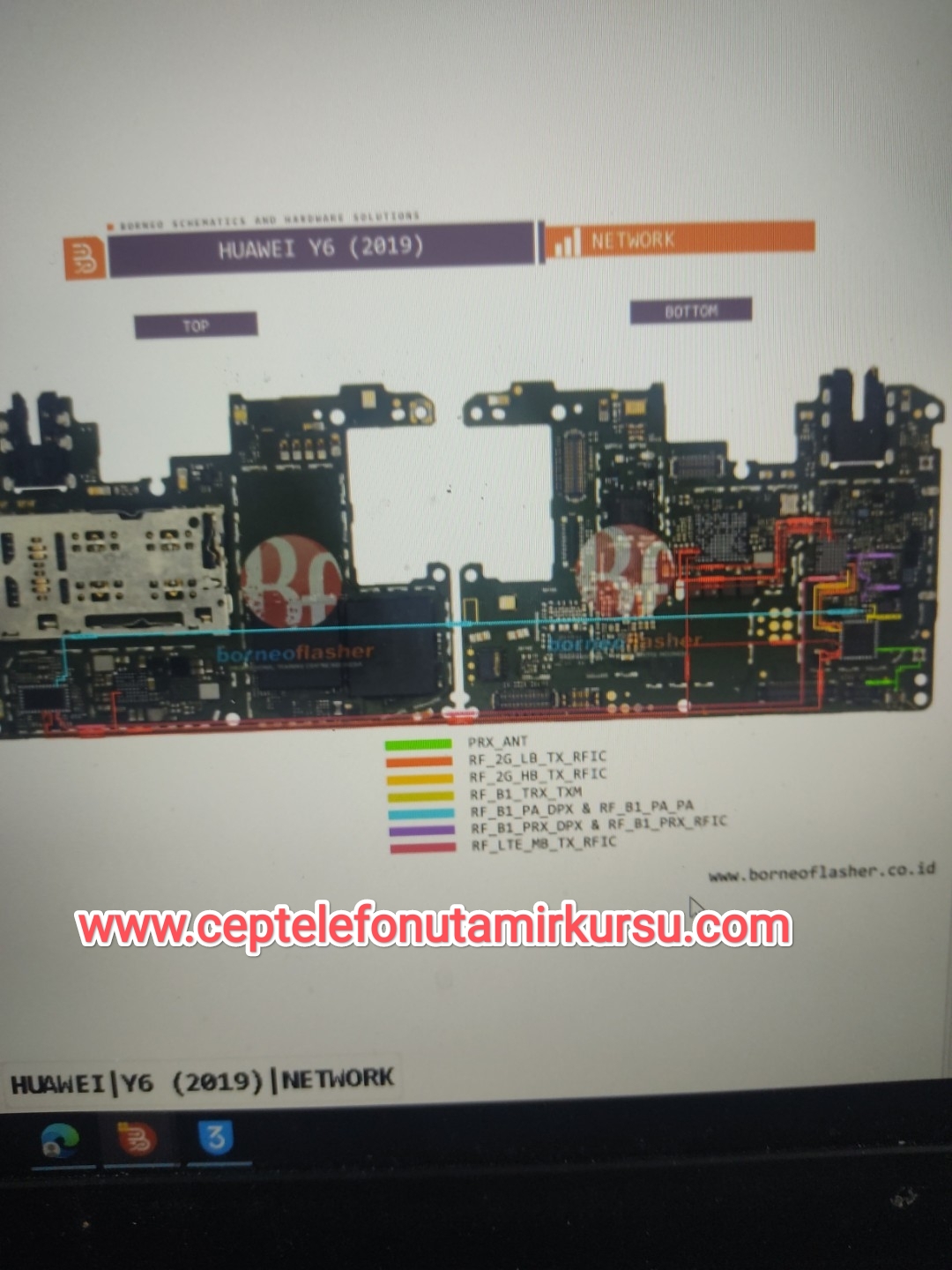

Şemada kullanılan renk kodları, RF yollarının fiziksel olarak anakart üzerindeki seyirlerini belirtmektedir. Her renk, belirli bir frekans aralığına veya fonksiyona atanmıştır. Aşağıdaki tablo, teknik servis uzmanlarının hızlı teşhis yapabilmesi için detaylandırılmıştır:
| Renk Kodu | RF Yolu Adı | Fonksiyon | Frekans Bandı | Arıza Belirtisi |
|---|---|---|---|---|
| Yeşil | PRX_ANT | Ana Alıcı Anten Yolu | Tüm Bantlar (Genel) | Tüm ağlar kaybolur, acil durum araması dahi yapılamaz |
| Turuncu | RF_2G_LB_TX_RFIC | 2G Düşük Bant TX (Verici) | GSM 850/900 MHz | 2G şebekede sinyal var ancak arama yapılamıyor |
| Sarı | RF_2G_HB_TX_RFIC | 2G Yüksek Bant TX (Verici) | GSM 1800/1900 MHz | 2G DCS/PCS bandında arama sorunu |
| Açık Yeşil | RF_B1_TRX_TXM | B1 Band TRX + TXM (Verici Modülü) | WCDMA/LTE B1 (2100 MHz) | 3G/4G 2100 MHz bandında sinyal yok |
| Turkuaz | RF_B1_PA_DPX & RF_B1_PA_PA | B1 Power Amplifier & Diplexer | 2100 MHz TX/RX ayrımı | B1 bandında zayıf sinyal veya düşük veri hızı |
| Mor | RF_B1_PRX_DPX & RF_B1_PRX_RFIC | B1 Ana Alıcı Diplexer & RF IC | 2100 MHz RX | B1 bandında alıcı arızası, sinyal var ancak bağlantı kopuyor |
| Kırmızı | RF_LTE_MB_TX_RFIC | LTE Orta Bant TX (Verici) | LTE B3/B7 (1800/2600 MHz) | 4G LTE bağlantısı sürekli düşüyor veya hiç yok |
4. Sık Karşılaşılan Ağ Sorunları ve Tespit
Huawei Y6 2019 modelinde teknik servislerde en sık rastlanan RF sorunları, fiziksel darbe, sıvı teması veya uzun süreli kullanımda oluşan oksidasyondan kaynaklanmaktadır. Aşağıda, bu sorunların teşhis akış şeması ve çözüm yolları sunulmaktadır:
🔍 Teşhis Akış Şeması
Adım 1: Cihazda IMEI numarası görünüyor mu? → Hayır: Baseband arızası (RF IC değil, NAND/CPU iletişimi)
Adım 2: IMEI var ancak “Hizmet Yok” → Anten yolu veya RF IC arızası
Adım 3: Sadece 2G çalışıyor, 3G/4G yok → RF_LTE_MB_TX_RFIC (Kırmızı) yolu veya B1/B3 filtresi arızası
Adım 4: Sinyal zayıf, sürekli düşüyor → Anten konektörü oksidasyonu veya PRX_ANT yolu kopuk
Adım 5: Sadece belirli bir şebekede sorun var → O banda özgü DPX veya SAW filtresi arızası
Donanımsal Teşhis İçin Gerekli Aletler: Dijital multimetre (diyot modu), 10x büyütmeli mikroskop, hot air rework station (Atten 858D veya benzeri), 0.1mm emaye tel, UV kürleştirilebilir lehim maskesi ve izopropil alkol (temizlik için).
5. Jumper Çözümleri ve Onarım Teknikleri
RF devrelerinde jumper (köprü) uygulaması, kopan veya okside olmuş PCB yollarının tel ile köprülenmesi işlemidir. Huawei Y6 2019’da en sık jumper gerektiren noktalar, anten ayağı ile RF IC arasındaki yolun orta kısmıdır. Bu bölgede darbe sonrası PCB katmanları arasındaki via (delikli bağlantı) kopmaları yaygındır.
| Jumper Noktası | Başlangıç Noktası | Bitiş Noktası | Tel Özelliği | Dikkat Edilecek Husus |
|---|---|---|---|---|
| PRX_ANT Ana Köprü | Anten ayağı (Alt kart) | RF IC ANT pin (Üst kart) | 0.1mm emaye bakır tel | Tel uzunluğu 15mm’yi geçmemeli. |
| 2G LB TX Yolu | PA çıkışı (Turuncu hat başlangıcı) | RFIC 2G_TX pin | 0.1mm emaye bakır tel | 2G yolu düşük frekans olduğundan tel biraz daha uzun olabilir |
| LTE MB TX Yolu | PA çıkışı (Kırmızı hat) | RFIC LTE_TX pin | 0.1mm emaye bakır tel | 2600 MHz yüksek frekans! Tel mümkün olduğunca kısa ve düz olmalı |
| B1 TRX TXM Yolu | TXM modül çıkışı | RFIC B1_TRX pin | 0.1mm emaye bakır tel | 2100 MHz WCDMA kritik yolu, telin yerleşimi önemli |
1. Arızalı bölgeyi mikroskop altında tespit edin.
2. Okside olmuş yüzeyi fiberglas kalem veya bisturi ile temizleyin.
3. Lehimlenecek noktalara az miktarda flux (AMTECH NC-559 veya RMA-223) sürün.
4. 320°C sıcaklıkta, hava akışı 3-4 seviyede, hot air ile noktaları tinleyin.
5. Emaye telin uçlarını bıçakla kazıyarak açın, lehimleyin.
6. UV lehim maskesi ile teli sabitleyin.
7. Cihazı birleştirmeden önce multimetre ile kısa devre kontrolü yapın.
6. Donanım Parçaları ve Konumları
Huawei Y6 2019 anakartında, RF devresini oluşturan temel bileşenler ve bunların anakart üzerindeki konumları şemada belirtilmiştir. Bu bileşenlerin teşhisi ve değişimi, gelişmiş onarım teknikleri gerektirir.
| Bileşen | Anakart Yüzeyi | Yaklaşık Konum | Fonksiyonu | Arıza Belirtisi |
|---|---|---|---|---|
| RF Transceiver IC | Alt (BOTTOM) | Alt kart orta-sağ bölge | Tüm RF sinyallerin alımı/verimi | Tüm ağlar kaybolur, IMEI var |
| PA (Power Amplifier) | Alt (BOTTOM) | RF IC’nin yanında | TX sinyalini güçlendirir | Arama yapılamıyor, sinyal var ama düşüyor |
| DPX (Diplexer) | Alt (BOTTOM) | PA ile Anten arası | TX/RX sinyallerini ayırır | Belirli banda özgü sorunlar |
| SAW Filtre | Alt (BOTTOM) | DPX önünde | Gereksiz frekansları filtreler | Şebeke arama uzun sürer, sinyal zayıf |
| Anten Konektörü | Alt (BOTTOM) | Kenar bölge (coaxial) | Ana kart ile alt kart anten bağlantısı | Sinyal sürekli dalgalanır |
| TXM (Transmit Module) | Üst (TOP) | SIM kart yuvası yakını | 2G/3G TX modülasyonu | 2G veya 3G arama sorunları |
7. Güvenli Sökme ve Montaj Prosedürleri
RF onarımı öncesinde cihazın güvenli bir şekilde sökülmesi kritik öneme sahiptir. Yanlış sökme, ekstra hasarlara (ekran kablosu yırtılması, anten koaksiyel kablosu kopması) yol açabilir. Aşağıdaki prosedür, VRM24 teknik kaynaklarından derlenmiş standart sökme adımlarını içermektedir.
🔧 Sökme Adımları (12 Dakika – Kolay Seviye)
Adım 1: Cihazı kapatın, SIM tepsisini çıkarın.
Adım 2: Plastik spudger ile arka kapak kliplerini açın (parmak izi sensörüne dikkat!).
Adım 3: 3 adet vidayı sökün, braketi kaldırın.
Adım 4: Batarya konektörünü hemen ayırın! Kısa devre riskini önler.
Adım 5: Parmak izi sensörü konektörünü ayırın, arka kapağı tamamen çıkarın.
Adım 6: 7 adet vidayı sökün, hoparlör/anten modülünü çıkarın.
Adım 7: Koaksiyel kablo, inter-board flex ve alt kart konektörlerini ayırın.
Adım 8: Alt kartı ısıtarak (80°C) metalize banttan ayırın.
Adım 9: 4 vida ile sabitlenen üst anten kapağını çıkarın (WiFi/GPS anten yolları burada!).
Adım 10: Güç/volume flex, ekran flex, inter-board flex ve koaksiyel kabloyu ayırın.
Adım 11: Ön ve arka kamera konektörlerini ayırın, kameraları çıkarın.
Adım 12: Son 2 vidayı sökün, anakartı dikkatlice kaldırın.
8. Empedans ve Ölçüm Değerleri
RF devrelerinde diyot modu ölçümler (impedance check), arızalı bileşeni tespit etmek için en hızlı yöntemdir. Aşağıdaki tablo, Huawei Y6 2019 için referans diyot modu değerlerini içermektedir. Değerler, multimetrenin kırmızı probu pozitif, siyah probu toprak (GND) konumundayken okunmalıdır.
| Test Noktası | Normal Diyot Değeri | Açık Devre (OL) | Kısa Devre (0.00V) | Yorum |
|---|---|---|---|---|
| PRX_ANT (Anten ayağı) | 0.45V – 0.55V | Anten yolu kopuk veya RF IC bağlantısı yok | Anten ayağı GND’ye kısa devre (filtre arızası) | 0.3V altı: RF IC zarar görmüş olabilir |
| RF_2G_LB_TX (PA çıkışı) | 0.35V – 0.45V | PA çıkışı kopuk veya PA arızalı | PA çıkış filtresi kısa devre | PA değişimi gerekebilir |
| RF_LTE_MB_TX | 0.40V – 0.50V | LTE TX yolu kopuk | LTE filtresi veya PA kısa devre | 4G sorunlarının ilk kontrol noktası |
| B1_TRX_TXM | 0.38V – 0.48V | TXM modül bağlantısı kopuk | TXM veya DPX kısa devre | 3G WCDMA 2100 MHz kritik nokta |
| RFIC VBAT (Besleme) | 0.50V – 0.65V | RF IC besleme yolu kopuk veya regülatör arızalı | RF IC iç kısa devre veya regülatör patlak | Önce regülatör voltajını ölçün |
9. Sonuç ve Öneriler
Huawei Y6 2019 (MRD-LX1) RF ağ şeması, teknik servis uzmanları için değerli bir teşhis aracıdır. Şemadaki renk kodlu yollar, anten kopukluklarının, RF IC arızalarının ve band-spesifik sorunların hızlı tespitini sağlar. Bu rehberde sunulan jumper çözümleri, ölçüm değerleri ve sökme prosedürleri, pratik onarım süreçlerinde doğrudan uygulanabilir niteliktedir.
📋 Özet Kontrol Listesi
✅ Cihazda IMEI var mı? (Yoksa baseband/software sorunu)
✅ PRX_ANT yolu diyot değeri 0.45V-0.55V aralığında mı?
✅ Anten ayağı ve koaksiyel kablo okside olmamış mı?
✅ Jumper teli 0.1mm emaye bakır tel mi?
✅ RF IC/PA değişiminde BGA reballing şartları sağlandı mı?
✅ Onarım sonrası tüm bantlarda (2G/3G/4G) sinyal testi yapıldı mı?
Son Söz: RF onarımları, özellikle günümüzde entegre çözümlerin yaygınlaşmasıyla birlikte giderek karmaşıklaşmaktadır. Huawei Y6 2019 gibi MediaTek tabanlı cihazlarda, RF IC’nin CPU ile aynı pakette olma ihtimali göz önünde bulundurulmalıdır. Bu durumda, jumper ve filtre değişimi gibi daha az invaziv yöntemler öncelikli olarak denenmelidir. Teknik servis uzmanlarının, her onarım öncesinde detaylı şema analizi yapması ve sistematik teşhis prosedürlerini takip etmesi, başarı oranını önemli ölçüde artıracaktır.
“Doğru teşhis, başarılı onarımın yarısıdır. Şemayı okumak, cihazı dinlemektir.”
