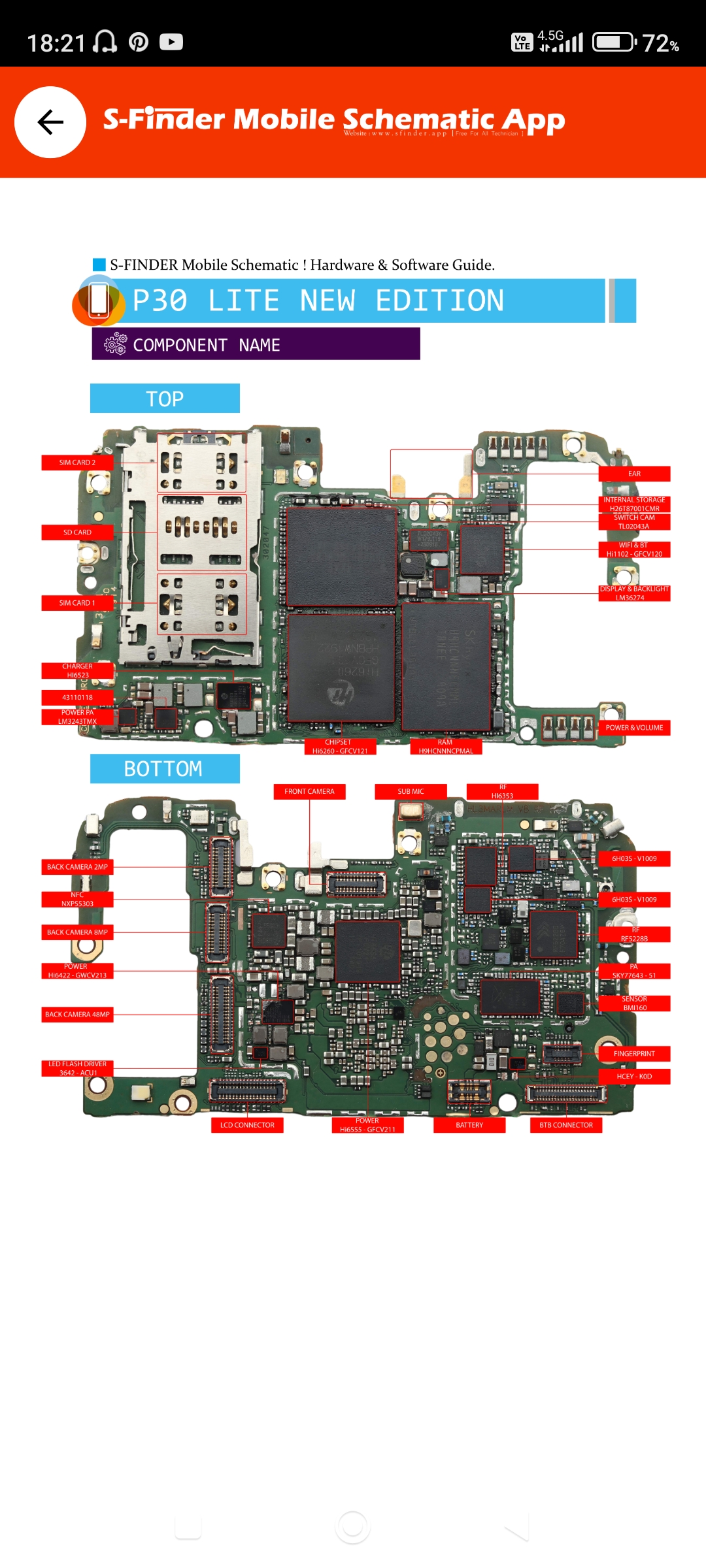

Huawei P30 Lite New Edition Anakart Şeması ve Entegre Rehberi
Yıllardır cep telefonu tamiri sektöründe çalışan bir teknik servis uzmanı olarak söyleyebilirim ki, Huawei P30 Lite New Edition modeli hem yaygın kullanımı hem de modüler yapısıyla servislerimizin en sık karşılaştığı cihazlardan biri. Özellikle anakart üzerindeki entegrelerin görevlerini doğru anlamak, arıza teşhisini hızlandırmanın ve müşteriye ekonomik çözüm sunmanın en kritik noktasıdır. Bu rehberde, S-Finder Mobile Schematic uygulamasından alınan P30 Lite New Edition şeması üzerinden tüm entegreleri tek tek ele alacak, arıza durumlarında karşılaşılan sorunları ve hem yazılımsal hem de donanımsal çözüm yöntemlerini paylaşacağım.
İçindekiler
1. Güç Yönetimi ve Şarj Sistemi Entegreleri
Güç yönetimi, bir akıllı telefonun kalbi gibidir. P30 Lite New Edition anakartında bu görevi üstlenen birden fazla entegre bulunur. Serviste en çok gelen arızaların başında şarj ve açılmama sorunları gelir. İşte bu bölgedeki entegrelerin detaylı analizi:
HI6523 Şarj Kontrol Entegresi (Charger IC)
Görevi: Bu entegre, USB portundan gelen enerjiyi düzenleyerek bataryaya ileten ana şarj kontrol birimidir. Aşırı akım koruması, voltaj regülasyonu ve şarj döngüsü yönetimini sağlar. Aynı zamanda cihazın şarj olurken çalışması için gereken sistem voltajlarını da üretir.
Arıza Durumunda Ne Olur?
- Cihaz hiç şarj olmuyor veya şarj simgesi görünüp yüzde gitmiyor
- Yavaş şarj sorunu (normalde 1-2 saatte dolan batarya 5-6 saat sürüyor)
- Şarjda aşırı ısınma ve batarya şişmesi
- Bilgisayar cihazı görmüyor, USB hata ayıklama çalışmıyor
- Cihaz şarja takılınca sürekli yeniden başlıyor (boot loop)
Yazılımsal Çözüm Yöntemleri:
- Öncelikle batarya kalibrasyonu yapın: Cihazı %100 şarj edin, fişten çekmeden 1-2 saat daha bekletin, sonra tamamen bitirin ve tekrar şarj edin
- Huawei HiSuite üzerinden yazılım güncellemesi veya tam onarım yazılımı atma
- eRecovery modunda Wipe Cache Partition işlemi
- Geliştirici seçeneklerinden USB yapılandırmasını MTP’ye alma ve varsayılan ayarlara döndürme
- Fabrika ayarlarına sıfırlama (yedek almayı unutmayın)
Donanımsal Çözüm Yöntemleri:
- Multimetre ile VBUS (5V), BAT (batarya voltajı) ve SYS (sistem voltajı) pinlerini ölçün
- Şarj soketi ve flex kablo bağlantılarını kontrol edin, oksidasyon varsa ultrasonik temizlik yapın
- Entegre etrafındaki bobin ve kapasitörlerde short devre olup olmadığını termal kamera veya alkol testi ile kontrol edin
- HI6523 entegre değişimi gerekebilir. Bu işlem BGA rework istasyonu ve mikroskop altında yapılmalıdır
- Şarj soketi değişimi sorunu çözebilir, ancak voltaj değerleri normalse entegre değişimi şarttır
HI6422 Güç Yönetim Entegresi (PMIC)
Görevi: Ana işlemciye ve diğer alt sistemlere farklı voltaj seviyelerinde enerji sağlayan güç yönetim entegresidir. Bataryadan gelen tek voltajı, işlemcinin, RAM’in ve diğer bileşenlerin ihtiyaç duyduğu çok sayıda voltaja dönüştürür.
Arıza Durumunda Ne Olur?
- Cihaz hiç açılmıyor, ekranda hiç ışık yok (dead phone)
- Rastgele kapanmalar ve yeniden başlamalar
- Cihazın belirli bir bölgesinde (genellikle üst kısım) aşırı ısınma
- Boot loop: Huawei logosunda takılı kalma
- Bazı alt sistemler çalışırken bazıları çalışmaz (örneğin ekran geliyor ama ses yok)
Yazılımsal Çözüm Yöntemleri:
- eRecovery modunda yazılım onarımı veya güncelleme
- Hisuite ile düşürme (downgrade) işlemi (bootloop durumlarında denenebilir)
- Test Point yöntemi ile cihazı EDL/9008 moduna alıp yazılım atma (dikkatli olunmalı)
- Güvenli modda başlatıp üçüncü parti uygulamaların etkisini izole etme
Donanımsal Çözüm Yöntemleri:
- DC power supply ile cihazın çektiği akımı ölçün. Normal boot akımı 100-200mA arasıdır. Kısa devre varsa 1A üzeri çeker
- Entegre etrafındaki SMD bobin, kapasitör ve dirençlerde fiziksel hasar veya short kontrolü
- Termal kamera ile anakartı tarayarak sıcak noktayı tespit edin
- HI6422 entegre değişimi veya reballing işlemi. Bu entegre anakartın alt katmanlarına bağlı olabilir, dikkatli olunmalı
- Korozyona uğramış anakartlarda ultrasonik yıkama sonrası tekrar test yapın
HI6555 Güç ve Tuş Kontrol Entegresi
Görevi: Güç tuşu ve ses tuşlarının sinyallerini işleyen, aynı zamanda batarya yönetimine yardımcı olan ikincil bir güç entegresidir. Tuş basışlarını dijital sinyallere çevirir.
Arıza Durumunda Ne Olur?
- Güç tuşuna basılınca hiç tepki vermiyor
- Ses açma/kapama tuşları çalışmıyor
- Tuşlar kendi kendine basılıyor hissiyatı (ghost touch benzeri)
- Cihaz hiç açılmıyor ancak bilgisayar tanıyor (tuş sinyali gitmiyor)
Yazılımsal Çözüm Yöntemleri:
- Tuş test kodlarını çalıştırın (örneğin servis menüsünden hardware test)
- Yazılım güncellemesi sonrası tuş davranışlarını kontrol edin
- Erişilebilirlik ayarlarından güç tuşu davranışını değiştirerek test edin
Donanımsal Çözüm Yöntemleri:
- Tuş flex kablosunu ve konnektörünü kontrol edin, oksidasyon temizliği yapın
- Multimetre ile tuşlardan gelen voltaj ve direnç değerlerini ölçün
- HI6555 entegre değişimi. Bu entegre genellikle QFN veya küçük BGA paketindedir
- Tuş flex kablosu değişimi sorunu çözebilir, önce flex’i deneyin
LM3243TMX Güç Amplifikatörü (Power PA)
Görevi: RF sinyalinin gücünü yükselterek antene ileten güç amplifikatörüdür. Özellikle 2G/3G/4G iletişiminde ses ve veri sinyallerinin güçlendirilmesini sağlar.
Arıza Durumunda Ne Olur?
- Zayıf sinyal ve sürekli çekim düşüklüğü
- Arama sırasında karşı taraf sizi duyamıyor veya siz karşı tarafı duyamıyorsunuz
- Cihaz arama yaparken aşırı ısınıyor
- Şebeke sürekli kayboluyor veya sadece belirli bantlarda (2G/3G/4G) sorun yaşıyor
Yazılımsal Çözüm Yöntemleri:
- Ağ ayarlarını sıfırlama: Ayarlar > Sistem > Sıfırlama > Ağ Ayarlarını Sıfırla
- Baseband versiyonunu kontrol edin, güncel değilse yazılım güncellemesi
- Mobil şebeke türünü otomatikden 4G/3G/2G manuel seçimine alarak test edin
- *#*#2846579#*#* servis menüsünden RF testleri yapın
Donanımsal Çözüm Yöntemleri:
- Anten konnektörlerini ve anten yollarını kontrol edin, kopukluk varsa onarın
- Spektrum analizörü ile çıkış gücünü ölçün
- LM3243TMX entegre değişimi. Bu entegre genellikle küçük bir QFN paketindedir
- Entegre çıkışındaki eşleştirme devrelerindeki bobin ve kapasitörleri kontrol edin
43110118 Yardımcı Güç Regülatörü
Görevi: Anakartın belirli bir bölgesine lokal voltaj regülasyonu sağlayan küçük bir entegredir. Genellikle kamera veya sensör gibi alt sistemlere özel voltaj üretir.
Arıza Durumunda Ne Olur?
- Belirli bir fonksiyon çalışmazken diğerleri normal (örneğin kamera açılmıyor ama ekran geliyor)
- Bölgesel ısınma
- Cihaz normal açılıyor ancak belirli bir uygulamada donma yaşıyor
Yazılımsal Çözüm Yöntemleri:
- İlgili alt sistem için yazılım güncellemesi veya uygulama önbelleği temizleme
- Güvenli modda ilgili özelliği test edin
Donanımsal Çözüm Yöntemleri:
- Entegre çıkış voltajını ölçün, datasheet değerleriyle karşılaştırın
- Entegre ve etrafındaki pasif komponentleri kontrol edin
- Gerekirse entegre değişimi
2. İşlemci ve Bellek Sistemi
Bu bölüm, cihazın beyni ve hafızasıdır. Arızalar genellikle ciddi ve maliyetli olur. Ancak bazen yazılımsal müdahalelerle de çözülebildiğini gördüm.
HI6260 Chipset (Ana İşlemci / SoC)
Görevi: Huawei Kirin 710F işlemcisinin kod adıdır. CPU, GPU, ISP (görüntü sinyal işlemci), modem ve diğer tüm ana işlemleri yürütür. Anakartın en büyük ve en karmaşık entegresidir.
Arıza Durumunda Ne Olur?
- Cihaz aşırı ısınma ve aniden kapanma
- Uygulamalar sürekli çöküyor, sistem yavaşlıyor
- Görüntü işleme sorunları (kamera uygulaması açılmıyor, ekranda artefaktlar)
- Ağ sorunları (baseband ile entegre çalıştığı için şebeke kaybolması)
- Cihaz hiç açılmıyor veya Huawei logosunda takılı kalıyor
- Düşme sonrası oluşan arızalarda en sık etkilenen bölgedir (BGA topakları çatlar)
Yazılımsal Çözüm Yöntemleri:
- Format atma ve fabrika ayarlarına dönme (sorun yazılımsalsa çözer)
- Hisuite ile tam yazılım onarımı
- GPU sürücü güncellemeleri (oyunlarda takılma için)
- Önbellek bölümünü temizleme (Wipe Cache)
- Geliştirici seçeneklerinden GPU kullanımını zorlama veya donanım hızlandırma ayarları
Donanımsal Çözüm Yöntemleri:
- Reballing işlemi: SoC’nin altındaki lehim topaklarını yenileme. Bu işlem düşme sonrası çatlama veya termal döngüden kaynaklanan bağlantı kopmalarını çözebilir
- Termal macun değişimi ve soğutma pedi kontrolü
- SoC değişimi pratikte imkansızdır (programlıdır ve eşleştirme gerektirir)
- Anakart değişimi en mantıklı çözümdür ancak maliyet yüksektir
- Isı tabancası ile anakartı hafifçe ısıtıp test etmek (geçici bağlantı kontrolü)
H9HCNNNCPMAL RAM Entegresi
Görevi: Cihazın geçici belleğidir. Açık uygulamaların, sistem işlemlerinin ve kamera ön belleğinin tutulduğu alandır. LPDDR4X teknolojisidir.
Arıza Durumunda Ne Olur?
- Uygulamalar aniden kapanıyor veya “Uygulama durduruldu” hatası
- Mavi ekran veya renkli çizgiler (RAM ile GPU arası veri yolu hatası)
- Boot loop veya cihazın açılışta sürekli yeniden başlaması
- Kamera uygulaması açılırken sistem çöküyor (kamera ön belleği RAM’e sığmıyor)
- Çok yavaş performans ve sürekli donma
Yazılımsal Çözüm Yöntemleri:
- Arka plan uygulamalarını kapatma ve RAM temizliği
- Fabrika ayarlarına dönme (yazılımsal çakışmaları gidermek için)
- Geliştirici seçeneklerinde arka plan işlem limitini düşürme
- Güvenli modda çalıştırarak üçüncü parti uygulamaların RAM tüketimini izole etme
Donanımsal Çözüm Yöntemleri:
- RAM entegresi SoC’ye çok yakındır, genellikle SoC ile birlikte reballing gerektirir
- RAM değişimi BGA işlemidir ve programlı değildir ancak lehimleme hassastır
- Anakart değişimi önerilir
- Termal stres testi: Cihazı ısıtıp soğutarak RAM bağlantılarının geçici düzelip düzelmediğini gözlemleyin
H26T87001CMR Dahili Depolama Entegresi (NAND Flash)
Görevi: İşletim sistemi, uygulamalar, fotoğraflar ve kullanıcı verilerinin saklandığı dahili hafıza çipidir. UFS veya eMMC teknolojisidir.
Arıza Durumunda Ne Olur?
- “Depolama alanı dolu” uyarısı almasına rağmen yer olduğunu göstermesi
- Uygulama yüklenmiyor veya güncellenmiyor
- Sistem dosyası hatası veriyor, sürekli dosya bozulması
- Cihaz açılıyor ancak sürekli “Android başlatılıyor” döngüsünde kalıyor
- Cihaz recovery moduna düşüyor ve yazılım atılamıyor
Yazılımsal Çözüm Yöntemleri:
- Önbellek ve gereksiz dosyaları temizleme
- Hisuite ile derin format (low-level format benzeri tam temizlik)
- eRecovery modunda tam onarım
- Bootloader kilidi açıksa custom recovery ile veri bölümünü tamamen silme ve yeniden formatlama
Donanımsal Çözüm Yöntemleri:
- NAND flash değişimi oldukça zordur ve programlama gerektirebilir
- Anakart değişimi en pratik çözümdür
- Bazı durumlarda NAND’in reballing’i sorunu çözebilir (bağlantı kopmaları varsa)
- Veri kurtarma amacıyla JTAG/ISP yöntemleri denenebilir ancak P30 Lite’da zordur
3. Ekran ve Aydınlatma Sistemi
LM36274 Ekran ve Arka Işık Sürücüsü (Display & Backlight Driver)
Görevi: LCD ekranın çalışması için gereken pozitif/negatif voltajları (AVDD, ELVSS, VCI vb.) üreten ve arka ışık LED’lerinin parlaklığını kontrol eden sürücü entegresidir.
Arıza Durumunda Ne Olur?
- Ekran tamamen karık ancak cihaz titreşim ve ses ile açılıyor (arka ışık yok)
- Ekran çok koyu, sadece güçlü ışık altında görünebiliyor
- Ekranda yatay/dikey çizgiler veya renk değişimleri
- Dokunmatik çalışıyor ama görüntü yok veya tam tersi
- Ekran titreme veya parlaklık kendiliğinden değişiyor
Yazılımsal Çözüm Yöntemleri:
- Ekran parlaklığını maksimum yapın ve otomatik parlaklığı kapatın
- Geliştirici seçeneklerinde GPU kullanımını zorlama veya donanım hızlandırma ayarlarını değiştirin
- Yazılım güncellemesi (ekran sürücüsü firmware’i güncellenebilir)
- Erişilebilirlik ayarlarından renk düzeltme veya renk ters çevirme ile test edin
Donanımsal Çözüm Yöntemleri:
- LCD konnektörünü söküp takın, pinlerde oksidasyon varsa temizleyin
- Multimetre ile entegre çıkış voltajlarını ölçün (genellikle 20-30V arası boost voltaj ve negatif voltajlar)
- Arka ışık devresindeki bobin, diyot ve kapasitörleri kontrol edin
- LM36274 entegre değişimi. Bu entegre genellikle küçük QFN veya WLCSP paketindedir
- Ekran değişimi öncesi mutlaka anakart voltajlarını kontrol edin, yoksa yeni ekran da yanabilir
4. Kamera Sistemi ve Switch Entegreleri
48MP Ana Kamera ve 8MP Ultra Geniş Açı Kamera
Görevi: Arka kamera sisteminin ana modülleridir. 48MP ana sensör yüksek çözünürlüklü fotoğraflar çekerken, 8MP ultra geniş açı sensör geniş perspektifli çekimler yapar.
Arıza Durumunda Ne Olur?
- Kamera uygulaması açılıyor ancak siyah ekran gösteriyor
- Fotoğraflar bulanık veya odaklama yapmıyor
- Kamera uygulaması “Kamera durduruldu” hatası veriyor
- Sadece belirli bir kamera modunda (örneğin geniş açı) sorun yaşıyor
Yazılımsal Çözüm Yöntemleri:
- Kamera uygulamasının önbelleğini ve verilerini temizleyin
- Üçüncü parti kamera uygulaması (Open Camera vb.) ile test edin
- Yazılım güncellemesi
- Güvenli modda kamerayı test edin
Donanımsal Çözüm Yöntemleri:
- Kamera konnektörünü söküp takın, flex kabloda yırtık varsa değiştirin
- Kamera modülü değişimi (en yaygın çözüm)
- Anakart üzerindeki kamera yollarında kopukluk varsa jumper (köprü) atma
Ön Kamera
Görevi: Selfie çekimleri ve görüntülü aramalar için kullanılan ön yüz kamerasıdır.
Arıza Durumunda Ne Olur?
- Ön kamera açılmıyor veya siyah ekran
- Görüntülü arama yapılamıyor
- Yüz tanıma çalışmıyor
Yazılımsal Çözüm Yöntemleri:
- Kamera uygulaması önbellek temizliği
- Yazılım güncellemesi
Donanımsal Çözüm Yöntemleri:
- Ön kamera modülü değişimi
- Konnektör temizliği
TL02043A Kamera Anahtarlama Entegresi (Switch CAM)
Görevi: Ana kamera, ultra geniş açı kamera ve derinlik sensörü arasında veri yolu anahtarlama işlemini yapar. Hangi kameranın aktif olduğunu belirler ve verileri ISP’ye yönlendirir.
Arıza Durumunda Ne Olur?
- Kamera uygulaması açılıyor ancak hemen çöküyor
- Kamera modları arasında geçiş yapılamıyor (örneğin 1x’ten 0.6x’e geçilmiyor)
- Sadece bir kamera çalışıyor, diğerleri siyah
- Flaş çalışmıyor (switch entegresi flaş sinyalini de yönetebilir)
Yazılımsal Çözüm Yöntemleri:
- Yazılım güncellemesi (kamera firmware’i)
- Fabrika ayarlarına dönme
- Kamera uygulamasını devre dışı bırakıp yeniden etkinleştirme
Donanımsal Çözüm Yöntemleri:
- Entegre çıkış voltajlarını ve data hatlarını ölçün
- TL02043A entegre değişimi. Bu entegre genellikle küçük BGA veya QFN paketindedir
- Entegre etrafındaki pasif komponentleri kontrol edin
5. Ses ve İletişim Sistemi
EAR Kulaklık / Receiver
Görevi: Telefon görüşmelerinde karşı tarafın sesini kulaktan duymanızı sağlayan küçük hoparlördür. Üst anakart üzerindeki konnektöre bağlıdır.
Arıza Durumunda Ne Olur?
- Arama sırasında karşı tarafın sesi çok kısık geliyor veya hiç gelmiyor
- Cızırtılı veya boğuk ses
- Sadece hoparlör modunda duyabiliyorsunuz
Yazılımsal Çözüm Yöntemleri:
- Ses ayarlarını kontrol edin, arama sesini maksimum yapın
- Yazılım güncellemesi
- Bluetooth kulaklık bağlı değil mi kontrol edin
Donanımsal Çözüm Yöntemleri:
- Receiver konnektörünü ve anakart üzerindeki pad’leri kontrol edin
- Receiver değişimi (en basit ve ekonomik çözüm)
- Anakart üzerindeki ses yolunda kopukluk varsa onarım
SUB MIC Yardımcı Mikrofon
Görevi: Gürültü önleme (noise cancellation) ve video kayıt sırasında stereo ses alımı için kullanılan ikincil mikrofondur. Genellikle alt kart üzerindedir veya anakartın alt kısmına yakındır.
Arıza Durumunda Ne Olur?
- Video çekerken ses çok kötü veya mono geliyor
- Hoparlör modunda arama yaparken karşı taraf sizi duyamıyor
- Gürültülü ortamlarda ses kalitesi dramatik düşüyor
- Sesli komutlar (Google Asistan) sizi anlamıyor
Yazılımsal Çözüm Yöntemleri:
- Mikrofon test kodlarını çalıştırın (*#*#2846579#*#* servis menüsü)
- Yazılım güncellemesi
- Google Asistan ayarlarından mikrofon kalibrasyonu
Donanımsal Çözüm Yöntemleri:
- Mikrofon deliğinde toz veya kir varsa temizleyin (iğne veya ince fırça ile)
- Alt kart değişimi (mikrofon alt kart üzerindeyse)
- Anakart üzerindeki mikrofon entegresi veya konnektör kontrolü
- Mikrofon modülü değişimi
HI1102 WiFi ve Bluetooth Entegresi
Görevi: Kablosuz internet bağlantısını ve Bluetooth iletişimini sağlayan kombine entegredir. 2.4GHz ve 5GHz WiFi bantlarını destekler.
Arıza Durumunda Ne Olur?
- WiFi açılmıyor veya açılıyor ancak ağ bulamıyor
- Bluetooth açılmıyor veya cihazlar eşleşmiyor
- WiFi MAC adresi 02:00:00:00:00:00 olarak görünüyor
- WiFi ve Bluetooth ayarları gri renkte (devre dışı görünüyor)
- Kablosuz şarj varsa çalışmıyor (bazı modellerde aynı entegre yönetir)
Yazılımsal Çözüm Yöntemleri:
- Ağ ayarlarını sıfırlama
- Hisuite ile tam yazılım onarımı (NVRAM bölümü zarar görmüş olabilir)
- Bluetooth önbelleğini temizleme
- Güvenli modda WiFi/Bluetooth testi
- Yazılım güncellemesi sonrası sorun çözülebilir
Donanımsal Çözüm Yöntemleri:
- WiFi ve Bluetooth anten konnektörlerini kontrol edin, kopukluk varsa onarın
- HI1102 entegre değişimi veya reballing. Bu entegre BGA paketindedir ve hassastır
- Entegre etrafındaki kristal osilatörü kontrol edin (sinyal üretiminde kritik)
- Termal kamera ile entegrenin ısınıp ısınmadığını kontrol edin
HI6353 RF Entegresi
Görevi: Cihazın şebeke ( GSM, 3G, 4G LTE) sinyallerini alıp göndermesini sağlayan radyo frekans entegresidir. Baseband işlemciden gelen sinyalleri RF sinyallere çevirir.
Arıza Durumunda Ne Olur?
- Şebeke yok, “Acil Arama” modunda kalıyor
- Sinyal zayıf ve sürekli düşüyor
- Arama yapılamıyor veya arama kesiliyor
- 4G/3G/2G arasında geçiş yapamıyor, sürekli düşük ağda kalıyor
- IMEI numarası kaybolmamış ancak şebeke bağlanmıyor (baseband sağlamsa RF sorunudur)
Yazılımsal Çözüm Yöntemleri:
- Ağ ayarlarını sıfırlama
- Baseband güncellemesi (yazılım güncellemesi ile gelir)
- Mobil şebeke türünü otomatikden manuel seçime alıp test edin
- *#*#2846579#*#* servis menüsünden RF testleri yapın
Donanımsal Çözüm Yöntemleri:
- Anten konnektörlerini ve anten yollarını kontrol edin
- HI6353 entegre değişimi. Bu entegre genellikle BGA veya QFN paketindedir
- Spektrum analizörü ile RF çıkış gücünü ölçün
- Entegre çıkışındaki eşleştirme filtrelerini ve bobinleri kontrol edin
RF5228B RF Entegresi
Görevi: RF sinyal işleme zincirindeki ikincil entegredir. Genellikle frekans filtreleme veya ek amplifikasyon görevi görür.
Arıza Durumunda Ne Olur?
- Belirli frekans bantlarında sorun (örneğin sadece 4G’de sorun, 3G normal)
- Zayıf sinyal ve arama kalitesi düşüklüğü
Yazılımsal Çözüm Yöntemleri:
- Ağ ayarları sıfırlama
- Yazılım güncellemesi
Donanımsal Çözüm Yöntemleri:
- Entegre değişimi
- Çevresindeki pasif komponent kontrolü
SKY77643-S1 Güç Amplifikatörü (PA)
Görevi: RF sinyalinin gücünü antene iletilmeden önce son kez yükselten güç amplifikatörüdür. Özellikle verici (TX) yolunda görev alır.
Arıza Durumunda Ne Olur?
- Arama yaparken “Arama yapılamadı” hatası
- Karşı taraf sizi çok kısık duyuyor veya hiç duymuyor
- Cihaz arama yaparken aşırı ısınıyor
- Veri bağlantısı yavaş veya kopuyor
Yazılımsal Çözüm Yöntemleri:
- Baseband güncellemesi
- Ağ ayarları sıfırlama
Donanımsal Çözüm Yöntemleri:
- PA entegre değişimi
- Anten yolu kontrolü
- Çıkış eşleştirme devresi kontrolü
GH035-V1009 RF Anahtarlama / Filtre Entegreleri
Görevi: RF sinyalinin farklı bantlar arasında yönlendirilmesini sağlayan anahtarlama entegreleridir. Aynı zamanda frekans filtreleme görevi de görürler.
Arıza Durumunda Ne Olur?
- Belirli LTE bantlarında sorun (örneğin şebeke var ancak internet yok)
- Zayıf sinyal ve bant geçiş sorunları
- Roaming’de sorun yaşama
Yazılımsal Çözüm Yöntemleri:
- Yazılım güncellemesi (modem firmware’i)
- Operatör ayarlarını güncelleme
Donanımsal Çözüm Yöntemleri:
- Entegre değişimi (genellikle küçük QFN veya CSP paketindedir)
- Anten yollarında kopukluk kontrolü
6. Sensör ve Giriş/Çıkış Birimleri
BMI160 Hareket Sensörü (İvmeölçer ve Jiroskop)
Görevi: Cihazın yönünü, hareketini ve ivmesini algılayan 6 eksenli sensördür. Otomatik ekran döndürme, adım sayacı ve oyun kontrollerini sağlar. Aynı zamanda yakınlık sensörü verilerini de işleyebilir.
Arıza Durumunda Ne Olur?
- Ekran otomatik dönmüyor
- Adım sayacı çalışmıyor
- Oyunlarda hareket kontrolü çalışmıyor
- Görüşme sırasında ekran yüze yaklaştığında kararmıyor (yakınlık sensörü arızası)
- Kamerada panorama modu çalışmıyor
Yazılımsal Çözüm Yöntemleri:
- Sensör kalibrasyonu: Ayarlar > Sistem > Kalibrasyon > Sensörleri kalibre et
- Yazılım güncellemesi
- Telefonu fabrika ayarlarına sıfırlama
- *#*#2846579#*#* servis menüsünden sensör testi yapın
Donanımsal Çözüm Yöntemleri:
- Sensör konnektörünü kontrol edin, oksidasyon varsa temizleyin
- BMI160 entegre değişimi (genellikle küçük LGA paketindedir)
- Sensör üzerindeki cam kısım kırılmışsa sensör değişimi gerekir
- Yakınlık sensörü ayrı bir komponentse onu da kontrol edin
Parmak İzi Sensörü (Fingerprint)
Görevi: Cihazın arka kapağında bulunan kapasitif parmak izi okuyucusudur. Biyometrik kimlik doğrulama sağlar.
Arıza Durumunda Ne Olur?
- Parmak izi tanımıyor veya kaydedilmiyor
- “Parmak izi sensörü kullanılamıyor” hatası
- Tanımlama çok yavaş
- Sensör bölgesi dokunulduğunda titreşim veriyor ancak açmıyor
Yazılımsal Çözüm Yöntemleri:
- Tüm parmak izlerini silip yeniden kaydedin (aynı parmağı farklı açılarla kaydedin)
- Yazılım güncellemesi
- Güvenli modda test edin
- Ekran koruyucu veya kalın kılıf varsa çıkarıp deneyin
Donanımsal Çözüm Yöntemleri:
- Flex kablo konnektörünü söküp takın
- Flex kablo yırtılmışsa değiştirin
- Arka kapak değişimi sırasında sensör zarar görmüş olabilir, sensör değişimi
- Anakart üzerindeki sensör soketi hasarlıysa onarım
NXP55303 NFC Entegresi
Görevi: Yakın alan iletişimini (NFC) sağlayan entegredir. Temassız ödeme, NFC etiket okuma ve dosya paylaşımını mümkün kılar.
Arıza Durumunda Ne Olur?
- Google Pay / Huawei Wallet çalışmıyor
- NFC etiketleri okunmuyor
- “NFC özelliği kullanılamıyor” hatası
- Dosya paylaşımında NFC ile eşleşme yapmıyor
Yazılımsal Çözüm Yöntemleri:
- NFC ayarlarını kapatıp açın
- Android Beam / Huawei Share ayarlarını kontrol edin
- Yazılım güncellemesi
- Ödeme uygulamalarının izinlerini kontrol edin
Donanımsal Çözüm Yöntemleri:
- NFC antenini (genellikle arka kapakta veya batarya üzerinde) kontrol edin, kopukluk varsa onarın
- NXP55303 entegre değişimi
- NFC anten konnektörünü temizleyin
SIM Kart ve SD Kart Yuvası
Görevi: SIM kartların ve hafıza kartının anakartla bağlantısını sağlayan konnektörlerdir. Üst anakart üzerinde yer alır.
Arıza Durumunda Ne Olur?
- SIM kart okunmuyor, “SIM yok” uyarısı
- SD kart tanınmıyor
- Sürekli şebeke kayboluyor
- İkinci SIM çalışmıyor, birinci çalışıyor
Yazılımsal Çözüm Yöntemleri:
- Ağ ayarlarını sıfırlama
- Yazılım güncellemesi
- Farklı SIM kart ile test edin
- SIM kartı başka telefonda deneyin
Donanımsal Çözüm Yöntemleri:
- SIM tray (tepsi) değişimi
- SIM konnektörü değişimi (lehimleme gerektirir)
- Konnektör pinlerinde bükülme varsa düzeltin
- Anakart üzerindeki SIM yollarında kopukluk varsa jumper atma
POWER & VOLUME Tuş Konnektörü
Görevi: Güç ve ses tuşlarının anakartla bağlantısını sağlayan konnektördür. Genellikle flex kablo üzerinden bağlanır.
Arıza Durumunda Ne Olur?
- Tuşlar basmıyor veya sürekli basılı kalıyor
- Cihaz kendi kendine ses açıyor/kapatıyor
- Ekran kilidi sürekli açılıp kapanıyor
Yazılımsal Çözüm Yöntemleri:
- Tuş davranışını değiştiren uygulamaları kaldırın
- Yazılım güncellemesi
Donanımsal Çözüm Yöntemleri:
- Flex kablo değişimi (en yaygın çözüm)
- Konnektör temizliği
- Tuş mekanizmasının kasaya oturduğundan emin olun
7. Bağlantı ve Konnektörler
LCD Konnektörü
Görevi: Ekran panelinin anakartla veri ve güç bağlantısını sağlayan ana konnektördür.
Arıza Durumunda Ne Olur?
- Ekran gelmiyor veya çizgili görüntü
- Dokunmatik çalışmıyor veya kısmen çalışıyor
- Ekran ara ara gidip geliyor
Yazılımsal Çözüm Yöntemleri:
- Dokunmatik kalibrasyonu (servis menüsünden)
- Yazılım güncellemesi
Donanımsal Çözüm Yöntemleri:
- Konnektörü söküp takın, pinleri düzeltin
- Konnektör değişimi (lehimleme)
- Anakart üzerindeki yol hasarını onarın (jumper)
Batarya Konnektörü
Görevi: Bataryanın anakartla güç ve data iletişimini sağlayan konnektördür. Batarya sağlığı bilgisi de bu konnektör üzerinden iletilir.
Arıza Durumunda Ne Olur?
- Cihaz açılmıyor
- Şarj oluyor ancak yüzde gitmiyor
- Batarya sağlığı bilgisi okunmuyor
- Cihaz bataryaya bağlı değilmiş gibi davranıyor
Yazılımsal Çözüm Yöntemleri:
- Batarya kalibrasyonu
- Yazılım güncellemesi
Donanımsal Çözüm Yöntemleri:
- Batarya konnektörü değişimi
- Batarya değişimi (konnektörü batarya üzerindeyse)
- Anakart üzerindeki konnektör soketi onarımı
BTB Konnektörü (Board-to-Board)
Görevi: Üst anakart ile alt anakartı (sub-board) birbirine bağlayan ana konnektördür. Şarj, ses, mikrofon ve bazı sensör verileri bu konnektörden geçer.
Arıza Durumunda Ne Olur?
- Şarj olmuyor (veri yolu kopukluğu)
- Alt mikrofon çalışmıyor
- Hoparlör sesi kesik kesik geliyor
- Kulaklık takılınca ses gelmiyor
Yazılımsal Çözüm Yöntemleri:
- Yazılım güncellemesi
- Ağ ayarları sıfırlama (ilgili değilse atlanabilir)
Donanımsal Çözüm Yöntemleri:
- BTB konnektörünü söküp takın, pinleri kontrol edin
- Konnektör değişimi
- Alt kart değişimi (konnektör alt kart üzerindeyse)
3642-ACU1 LED Flaş Sürücüsü
Görevi: Arka kamera flaşının ve el feneri fonksiyonunun LED’lerini süren entegredir. Yüksek akım gerektiren flaş anlarında LED’leri kontrollü olarak besler.
Arıza Durumunda Ne Olur?
- Kamera flaşı çalışmıyor
- El feneri uygulaması açılıyor ancak ışık yanmıyor
- Flaş yanıp sönüyor, sabit yanmıyor
- Flaş çok zayıf
Yazılımsal Çözüm Yöntemleri:
- Kamera uygulaması önbelleğini temizleyin
- Farklı bir el feneri uygulaması ile test edin
- Yazılım güncellemesi
Donanımsal Çözüm Yöntemleri:
- Flaş LED’ini kontrol edin, yanmışsa değiştirin
- 3642-ACU1 entegre değişimi
- Entegre çıkışındaki bobin ve kapasitörleri kontrol edin
8. Sonuç ve Teknik Servis Tavsiyeleri
Yılların verdiği tecrübeyle söyleyebilirim ki, Huawei P30 Lite New Edition anakart tamiri yapılırken en önemli nokta doğru teşhistir. Yukarıda detaylandırdığım entegrelerin her biri, kendine özgü arıza profilleri sunar. Örneğin cihaz şarj olmuyorsa hemen entegre değiştirmeye kalkmayın; önce şarj soketi, flex kablo ve batarya konnektörünü kontrol edin. Ekran kararması sorununda ise yeni bir LCD panel takmadan önce mutlaka LM36274 ekran sürücüsü çıkış voltajlarını ölçün. Aksi halde sağlam bir ekranı da yakabilirsiniz.
RF ve şebeke sorunlarında anten yollarını görmezden gelmeyin. Birçok meslektaşım sadece entegre değişimiyle yetiniyor ancak anten konnektöründeki küçük bir kopukluk veya oksidasyon, tüm işlemi boşa çıkarabilir. Aynı şekilde HI1102 WiFi/Bluetooth entegresi arızalarında anten diversitisi çok önemlidir.
Düşme ve sıvı teması sonrası oluşan arızalarda anakartı ultrasonik banyoda yıkamadan işlem yapmayın. Korozyon, zamanla yeni arızalara yol açar. Özellikle HI6260 SoC ve çevresindeki küçük pasif komponentler, sıvı temasından en çok etkilenen bölgelerdir.
Son olarak, entegre değişimi gerektiren durumlarda orijinal veya kaliteli yedek parça kullanın. Çin malı düşük kaliteli entegreler, kısa süre sonra tekrar arıza çıkarır ve müşteri memnuniyetini düşürür. Reballing işlemi yapılacaksa kaliteli lehim pastası ve doğru sıcaklık profili şarttır.
Bu rehberde yer alan teknik bilgiler ve şema analizleri, cep telefonu tamiri eğitimleri ve teknik servis uygulamaları deneyimlerine dayanmaktadır.
Kaynak ve Detaylı Eğitim İçin: www.ceptelefonutamirkursu.com
Not: Cihazınızda arıza tespiti ve onarım işlemleri için yetkili teknik servis desteği almanız önerilir. Yanlış müdahaleler garanti dışı kalma ve daha büyük hasarlara yol açabilir.
Huawei P30 Lite New Edition anakart şeması
P30 Lite entegre değişimi
P30 Lite teknik servis rehberi
P30 Lite şarj entegresi arızası
P30 Lite ekran sürücüsü LM36274
P30 Lite kamera switch entegresi
P30 Lite WiFi Bluetooth çipi HI1102
P30 Lite RF entegre arızası
P30 Lite parmak izi sensörü sorunu
P30 Lite anakart tamiri
P30 Lite şema analizi
P30 Lite entegre görevleri
P30 Lite arıza çözümleri
P30 Lite yazılımsal çözüm
P30 Lite donanımsal çözüm
P30 Lite şarj olmuyor
P30 Lite ekran kararmıyor
P30 Lite kamera açılmıyor
P30 Lite ses gelmiyor
P30 Lite açılmıyor
P30 Lite entegre değişimi
P30 Lite teknik servis rehberi
P30 Lite şarj entegresi arızası
P30 Lite ekran sürücüsü LM36274
P30 Lite kamera switch entegresi
P30 Lite WiFi Bluetooth çipi HI1102
P30 Lite RF entegre arızası
P30 Lite parmak izi sensörü sorunu
P30 Lite anakart tamiri
P30 Lite şema analizi
P30 Lite entegre görevleri
P30 Lite arıza çözümleri
P30 Lite yazılımsal çözüm
P30 Lite donanımsal çözüm
P30 Lite şarj olmuyor
P30 Lite ekran kararmıyor
P30 Lite kamera açılmıyor
P30 Lite ses gelmiyor
P30 Lite açılmıyor
Mert_Egitim
