Huawei Y9s Şarj Yolu ve Data Yolu Arızaları
Kapsamlı Teşhis ve Onarım Rehberi
İçindekiler
Giriş
Huawei Y9s
Şarj Problemi
Data Arızası
Huawei Y9s modeli, orta segmentte popüler bir akıllı telefon olmasına rağmen, zamanla şarj ve data iletişim sorunları yaşayabiliyor. Bu makalede, cihazın şarj yolu (charge ways) ve data yolu (data ways) üzerindeki yaygın arızaları, teşhis yöntemlerini ve onarım tekniklerini detaylı olarak ele alacağız.
Huawei Y9s Anakart Yapısı
Huawei Y9s, tek parça anakart tasarımına sahiptir. Şarj ve data iletişimi, USB Type-C konnektöründen başlayarak anakart üzerindeki çeşitli bileşenlerden geçer. Bu yol üzerindeki herhangi bir kopukluk veya hasar, cihazın şarj olmamasına veya bilgisayarla iletişim kuramamasına neden olabilir.

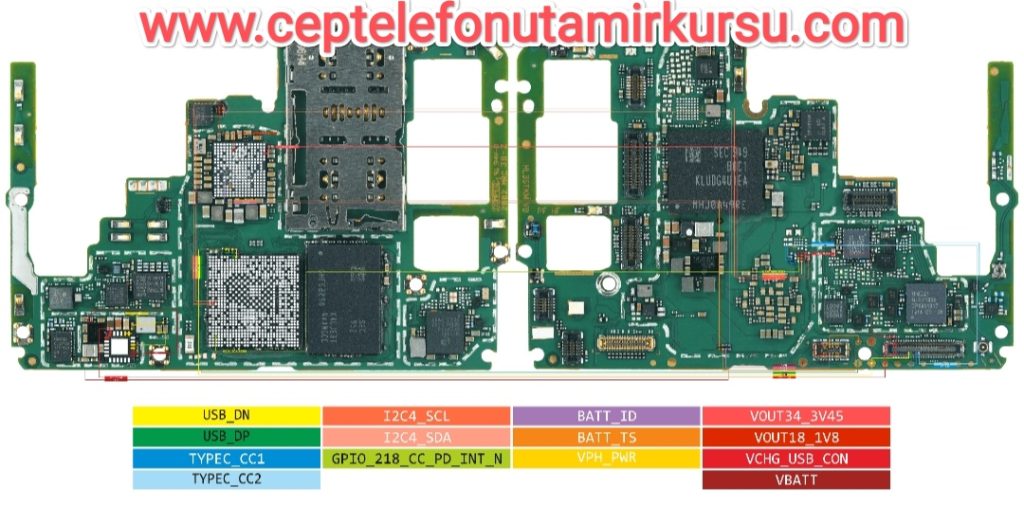

VBUS, CC1, CC2, DP, DM test noktaları işaretlenmiştir
Şarj Yolu (Charge Ways) Bileşenleri
🔌 USB Type-C Konnektörü
Şarj ve data iletişiminin başlangıç noktasıdır. Fiziksel hasar, oksidasyon veya pin bükülmesi en yaygın sorunlardır.
Kontrol: Konnektör gövdesi, iç pinler, lehim noktaları
⚡ CC1 ve CC2 Hatları
Type-C konnektörünün yapılandırma kanallarıdır. Şarj cihazının bağlantısını algılar ve güç yönetimini kontrol eder.
Normal Değer: 1.2V – 2.4V arası
🔋 VBUS Hattı
USB konnektöründen gelen 5V güç hattıdır. Sigorta, TVS diyot ve filtre kapasitörleri içerir.
Arıza: Şarj olmuyor, yavaş şarj
🎛️ Şarj IC
Batarya şarj akımını ve voltajını kontrol eden entegre devredir. Ana şarj yönetiminden sorumludur.
Teşhis: VBUS var, batarya voltajı yoksa IC arızalı
VBUS Hattı Ölçüm Değerleri
| Test Noktası | Normal Değer | Arızalı Değer | Olası Neden |
|---|---|---|---|
| USB VBUS Girişi | 5.0V ± 0.25V | 0V veya düşük | Konnektör, sigorta, adaptör |
| CC1/CC2 | 1.2V – 2.4V | 0V veya 5V | Kopuk hat, kısa devre |
| Şarj IC Çıkışı | 4.2V – 4.4V | 0V | Şarj IC arızası |
| Batarya Terminali | 3.7V – 4.4V | 0V | Batarya, BMS, koruma devresi |
Data Yolu (Data Ways) Bileşenleri
USB DP ve DM Hatları
Data iletişimi için kullanılan diferansiyel hatlardır. Bu hatlar üzerinden bilgisayarla iletişim kurulur.
Ölçüm Kriterleri:
- Her iki hat da 3.3V seviyesinde olmalı
- DP ve DM arası direnç: 15-45 ohm arası
- Toprak ile kısa devre olmamalı
I2C Haberleşme Hatları
Şarj IC ile ana işlemci arasındaki iletişimi sağlar. SCL (saat) ve SDA (data) hatlarından oluşur.
- SCL ve SDA üzerinde 1.8V pull-up voltajı olmalı
- Hatlar açık devre olmamalı
- I2C haberleşmesi için 400kHz hızında sinyal görülmeli
Yaygın Arıza Senaryoları ve Çözümleri
1 Cihaz Şarj Olmuyor, Bilgisayar Görmüyor
Teşhis Adımları:
- USB konnektörünü kontrol edin – fiziksel hasar varsa değiştirin
- VBUS hattında 5V var mı kontrol edin
- CC1/CC2 hatlarında normal voltaj değerlerini ölçün
- Şarj IC’nin çıkış terminalinde voltaj kontrolü yapın
Çözüm:
- USB konnektörü değişimi
- Kopuk hatların jumper (atlama) kablo ile tamir edilmesi
- Arızalı şarj IC’nin değiştirilmesi
2 Yavaş Şarj veya Kesikli Şarj
Nedenler:
- USB konnektörü içinde oksidasyon
- CC hattında yüksek direnç
- Batarya ID hattında problem
Çözüm:
- Konnektör temizliği veya değişimi
- CC hattı üzerindeki direnç ve kapasitörlerin kontrolü
- Batarya konnektörü ve ID hattı kontrolü
3 Sadece Şarj Oluyor, Bilgisayara Bağlanmıyor
Teşhis:
- DP/DM hatlarında kopukluk
- Data anahtarlama entegresi arızası
- Ana işlemci data yolunda problem
Çözüm:
- DP/DM hatlarını ölçüm cihazı ile kontrol edin
- Data switch IC değişimi
- Gerekirse anakart onarımı
Donanımsal Onarım Teknikleri
Mikroskop Altında Çalışma
Huawei Y9s anakartı üzerindeki bileşenler oldukça küçüktür. Onarım için:
- 10x-20x büyütme oranına sahip mikroskop kullanın
- İnce uçlu havya (0.2mm-0.5mm) tercih edin
- Lehim pastası ve flux kullanımı zorunludur
Jumper (Atlama) Kablo Çekimi
Kopuk hatların onarımında:
- Tel Tipi: Enameled (emaye kaplı) bakır tel
- Tel Kalınlığı: 0.02mm – 0.05mm
- İzolasyon: Kazıyıcı ile temizleyin
- Lehimleme: Öncesi flux uygulayın
Bileşen Değişimi
Şarj IC veya konnektör değişiminde:
- Isı tabancası ile eski bileşeni sökün (350-380°C)
- PCB’ye yeni bileşen yerleştirin
- Reballing gerekirse uygun stencil kullanın
- BGA entegreler için doğru sıcaklık profili uygulayın
Yazılımsal Kontroller
Donanım onarımı öncesi/sonrası yazılımsal kontroller önemlidir:
🔄 Factory Reset
Yazılımsal sorunları elemek için fabrika ayarlarına sıfırlama yapın.
📥 Firmware Güncellemesi
Şarj algoritması hatalarını düzeltmek için en son firmware’i yükleyin.
🔋 Batarya Kalibrasyonu
Yeni batarya veya şarj IC sonrası batarya kalibrasyonu yapın.
Sonuç ve Öneriler
Huawei Y9s şarj ve data yolu arızaları, doğru teşhis ve teknik bilgi ile onarılabilir. USB konnektörü, şarj IC ve iletişim hatları üzerindeki problemler, mikroskop ve hassas lehimleme ekipmanları ile çözülebilir.
Önleyici Bakım Önerileri:
- Orijinal veya sertifikalı şarj aleti kullanın
- USB portunu nem ve tozdan koruyun
- Zorlama ile kablo takmayın
- Sıvı temasından kaçının
