Huawei P30 Lite Anakart Network Devreleri ve RF Hatları Teknik Analiz Rehberi
Network Devreleri ve RF Sinyal Hatları Detaylı Teknik Analiz Rehberi
Huawei P30 Lite Anakart Şeması Genel Bakış

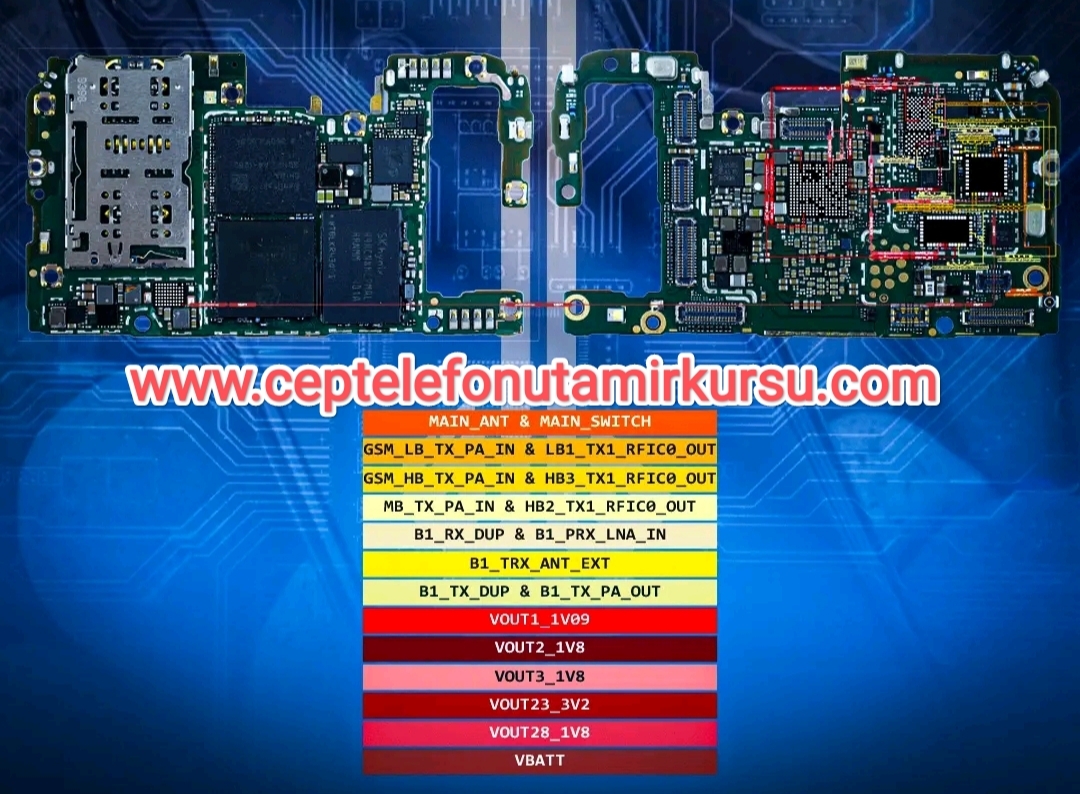

Huawei P30 Lite Anakart Network Şeması – Ana Anten ve Anahtarlama Devreleri
Görseldeki Ana Bileşenler:
Huawei P30 Lite anakartının ön ve arka yüzü
SIM kart yuvası
Ana işlemci ve RAM çipleri
Güç yönetimi entegreleri
Ağ/Network bölümü detayları
Şemadaki Renk Kodlu Hatlar:
Sarı: GSM ve 4G/LTE sinyal hatları (GSM_LB_TX_PA_IN, HB3_TX1_RFIC0_OUT vb.)
Kırmızı: Güç hatları (VOUT1_1V09, VOUT2_1V8, VOUT3_1V8, VOUT23_3V2, VOUT28_1V8, VBATT)
Açık sarı: RX/TX duplex hatları
Huawei P30 Lite modeli, orta segment akıllı telefon pazarında yaygın olarak kullanılan popüler bir cihazdır. Teknik servis uzmanları için bu cihazın anakart şemasını detaylı olarak bilmek, network problemleri, sinyal kayıpları ve güç yönetimi arızalarının tespitinde kritik öneme sahiptir. Bu makalede, P30 Lite anakartının network bölümünü, RF sinyal hatlarını, güç dağıtım devrelerini ve teknik servis perspektifinden arıza tespit yöntemlerini ele alacağız.
Huawei P30 Lite Anakart Yapısal Analizi
Anakart şeması incelendiğinde, cihazın çift katmanlı PCB yapısına sahip olduğu görülmektedir. Ön yüzde SIM kart yuvası, ana işlemci, RAM ve depolama çipleri yer alırken, arka yüzde güç yönetimi entegreleri, RF devreleri ve anten bağlantı noktaları bulunmaktadır.
Anakart Üzerindeki Ana Bileşenler
SIM Kart Yuvası ve Bağlantıları
Sol üst köşede yer alan çift SIM kart yuvası, altın kaplama kontak noktaları ile anakarta bağlanmaktadır. SIM kart okuyucu devresi, doğrudan ana işlemciye SPI veya UART hattı üzerinden bağlıdır.
Ana İşlemci ve Bellek
Merkezi konumda yer alan Kirin 710 işlemci, üzerinde kapalı LPDDR4X RAM ve eMMC/UFS depolama çipi ile paketlenmiş (POP) yapıdadır. Bu yapı, tamir sırasında dikkatli ısı uygulaması gerektirir.
Güç Yönetimi IC (PMIC)
İşlemcinin yakınında yer alan PMIC (Power Management Integrated Circuit), batarya voltajını düzenleyerek farklı voltaj seviyelerinde (1.09V, 1.8V, 3.2V) çıkışlar sağlar.
RF ve Network Entegreleri
Sağ bölümde yoğunlaşan RF devreleri, anten anahtarlama entegreleri, güç amplifikatörleri (PA) ve düşük gürültülü amplifikatörler (LNA) yer almaktadır.
Network ve RF Devreleri Detaylı İnceleme
Huawei P30 Lite network devreleri, cihazın mobil iletişim yeteneklerinin temelini oluşturur. Şemada görülen MAIN ANT ve MAIN SWITCH bölümü, anten sinyallerinin yönlendirilmesinden sorumludur.
Ana Anten Anahtarlama Devresi (Main Antenna Switch)
Anakart üzerindeki ana anten anahtarlama devresi, farklı frekans bantları arasında geçiş yaparak optimal sinyal alımı sağlar. Bu devre, aşağıdaki temel hatları içerir:
- GSM LOW BAND
GSM_LB_TX_PA_IN & LB1_TX1_RFIC0_OUT
GSM düşük band (850/900 MHz) iletim ve alım hatları. PA (Power Amplifier) girişi ve RFIC çıkışı arasındaki bağlantıyı sağlar. - GSM HIGH BAND
GSM_HB_TX_PA_IN & HB3_TX1_RFIC0_OUT
GSM yüksek band (1800/1900 MHz) sinyal iletim hatları. DCS ve PCS frekanslarını kapsar. - MIDDLE BAND
MB_TX_PA_IN & HB2_TX1_RFIC0_OUT
Orta frekans bandı (AWS, B2, B3) iletim devreleri. 4G/LTE bağlantısının stabilitesi için kritik öneme sahiptir.
RX ve TX Duplex Devreleri
| Sinyal Hattı Adı | Fonksiyon | Frekans Bandı | Arıza Belirtisi |
|---|---|---|---|
| B1_RX_DUP & B1_PRX_LNA_IN | B1 bandı alım ve LNA girişi | 2100 MHz (Band 1) | 3G/4G sinyal zayıflığı |
| B1_TRX_ANT_EXT | B1 bandı anten uzatma | 2100 MHz | Anten kazanç kaybı |
| B1_TX_DUP & B1_TX_PA_OUT | B1 bandı iletim ve PA çıkışı | 2100 MHz | Arama yapamama, düşük veri hızı |
Güç Yönetimi ve Voltaj Dağıtım Hatları
Anakart şemasında kırmızı renkle işaretlenen hatlar, güç dağıtım ve voltaj regülasyon devrelerini temsil etmektedir. Bu hatlar, farklı bileşenlerin çalışması için gerekli voltaj seviyelerini sağlar.
PMIC Çıkış Voltajları ve Kullanım Alanları
- 1.09V
VOUT1_1V09 – RF ön uç modülleri ve yüksek hassasiyetli analog devreler için referans voltajı. Bu voltajdaki dalgalanmalar, sinyal kalitesini doğrudan etkiler. - 1.8V
VOUT2_1V8 – Dijital I/O seviyesi ve bazı mantık devreleri için standart voltaj. SIM kart arayüzü ve bazı sensörler bu voltajı kullanır. - 1.8V
VOUT3_1V8 – İkinci 1.8V çıkış, genellikle bellek arayüzü ve yardımcı dijital devreler için ayrılmıştır. - 3.2V
VOUT23_3V2 – RF anahtarlama entegreleri ve bazı harici bileşenler için daha yüksek voltaj seviyesi. Anten anahtarlaması için kritiktir. - 1.8V
VOUT28_1V8 – Üçüncü 1.8V çıkış, muhtemelen kamera modülü veya ekran arayüzü için kullanılmaktadır. - VBATT
VBATT – Ham batarya voltajı (3.7V-4.4V arası), güç amplifikatörleri ve şarj devreleri için doğrudan besleme.
Güç Devresi Arıza Tespit Tablosu
| Voltaj Hattı | Normal Değer | Arıza Durumu | Muhtemel Sorun |
|---|---|---|---|
| VOUT1_1V09 | 1.09V ± 0.05V | 0V veya dalgalı | PMIC arızası, kısa devre |
| VOUT2_1V8 | 1.8V ± 0.1V | Düşük veya yok | Yüksek akım çeken bileşen |
| VOUT23_3V2 | 3.2V ± 0.15V | 2V altı | RF anahtarlama IC arızası |
| VBATT | 3.7V – 4.4V | 0V | Batarya konektörü, FET arızası |
Sinyal İletim Hatları Detaylı Analizi
Huawei P30 Lite anakartındaki sinyal hatları, yüksek frekanslı RF sinyallerinin iletimi için özel olarak tasarlanmıştır. Bu hatların empedans eşleştirmesi, gürültü önleme ve izolasyon özellikleri, cihazın iletişim performansını doğrudan etkiler.
RF Sinyal Yolu ve Bileşenler
Şemada sarı renkle işaretlenen hatlar, temel RF iletim yollarını göstermektedir. Bu yollar şu şekilde işler:
- Anten Girişi: Ana anten konnektöründen gelen sinyal, ESD koruma devrelerinden geçer.
- Anten Anahtarlama: Main Switch entegresi, sinyali uygun banda yönlendirir (GSM LB, GSM HB, MB).
- Duplexer Filtreleme: RX ve TX sinyalleri ayrılır, frekans bandına göre filtrelenir.
- Power Amplifier: İletim sinyali güçlendirilir (PA_IN → PA_OUT).
- LNA (Low Noise Amplifier): Alınan zayıf sinyal gürültü eklenmeden yükseltilir.
- RFIC: RF entegre devre, analog sinyali dijitale çevirir ve işlemciye iletir.
Sinyal İzolasyonu ve Gürültü Önleme
Anakart üzerindeki farklı RF hatları arasında izolasyon sağlamak için şu yöntemler kullanılmıştır:
- Topraklama viasları ile etrafı çevrili kafes yapı (Faraday kafesi etkisi)
- Farklı katmanlarda yer alan TX ve RX hatlarının kesişmemesi
- Seramik filtreler ve SAW filtreler ile frekans seçiciliği
- Kapasitif ve indüktif coupling önleme devreleri
Huawei P30 Lite Network Arıza Tespit ve Tamir Rehberi
Teknik servis uzmanları için hazırlanan bu bölüm, yaygın network arızalarının sistematik teşhis ve onarım adımlarını içermektedir.
Sık Karşılaşılan Network Arızaları
1. Sinyal Yok veya Çok Zayıf
Belirti: Cihaz şebeke görmüyor veya sürekli arama modunda.
Tespit: Önce anten konektörü ve koaksiyel kabloyu kontrol edin. Daha sonra anten anahtarlama IC voltajlarını (VOUT23_3V2) ölçün.
Çözüm: Anten switch IC değişimi veya çevresindeki pasif komponent kontrolü.
2. 4G Bağlantı Sorunu (3G’de Kalma)
Belirti: Cihaz 3G’de çalışıyor ancak 4G/LTE’ye geçmiyor.
Tespit: B1 bandı (2100 MHz) hatlarını kontrol edin. B1_TX_DUP ve B1_RX_DUP hatlarında süreklilik testi yapın.
Çözüm: B1 bandı duplexer filtresi veya ilgili SAW filtresi değişimi.
3. Arama Yapamama (Ama Sinyal Var)
Belirti: Şebeke görünüyor ancak arama yapılamıyor veya ses gidiş-geliş yok.
Tespit: TX yolunu kontrol edin. PA_IN ve PA_OUT hatlarında sinyal var mı ölçün.
Çözüm: Power Amplifier IC veya PA_IN hattındaki matching network kontrolü.
4. Şebeke Sürekli Kayboluyor
Belirti: Sinyal dalgalanıyor veya sürekli düşüyor.
Tespit: VOUT1_1V09 voltajını osiloskop ile dalgalanma açısından kontrol edin.
Çözüm: PMIC veya RFIC besleme filtresi kondansatörlerini değiştirin.
Tamir İşlemi Adım Adım
- Görsel İnceleme: Anakart üzerinde korozyon, oksidasyon, fiziksel hasar veya yanmış komponent olup olmadığını kontrol edin. Özellikle anten konektörü çevresi ve RF IC’lerin altını büyüteçle inceleyin.
- Voltaj Ölçümleri: Cihaz açıkken (batarya bağlı) multimetre ile tüm voltaj hatlarını ölçün. Önce VBATT, sonra VOUT23_3V2 (RF switch için kritik) ve VOUT1_1V09 (referans voltaj) değerlerini kaydedin.
- Süreklilik Testi: Cihaz kapalıyken, anten konektöründen RFIC’e kadar olan yolda süreklilik testi yapın. Şemadaki sarı hatları takip ederek kopuk veya yüksek dirençli bölgeleri tespit edin.
- Komponent Değişimi: Arızalı komponent tespit edildiğinde, hot air station kullanarak değişim yapın. RF IC’ler için 350-380°C, pasif komponentler için 320-350°C sıcaklık uygundur. Isıyı direkt vermek yerine ön ısıtma (preheating) kullanın.
- Test ve Doğrulama: Tamir sonrası cihazı açmadan önce tüm voltaj hatlarını tekrar ölçün. Kısa devre olmadığından emin olun. Ardından cihazı açarak şebeke testi yapın.
Teknik Servis Uzmanları İçin İpuçları
Huawei P30 Lite tamirinde işinizi kolaylaştıracak profesyonel tavsiyeler ve püf noktalar:
Ekipman ve Alet Seçimi
- Hot Air Station: Quick 861DW veya benzeri hassas sıcaklık kontrollü istasyon kullanın. RF IC’ler için nozül boyutu 8-10mm idealdir.
- Multimetre: True RMS özellikli ve yüksek empedanslı (>10MΩ) multimetre kullanın. RF devrelerinde düşük empedanslı ölçüm, sinyal yolunu etkileyebilir.
- Osiloskop: Minimum 100MHz bant genişliği, RF sinyallerini gözlemlemek için spectrum analyzer özelliği olan cihaz tercih edin.
- Mikroskop: 10x-20x büyütme oranında trinoküler mikroskop, BGA komponentlerin altındaki hasarı görmek için şarttır.
Yedek Parça ve Komponent Tedariki
Programlama ve Kalibrasyon
Bazı network arızaları, donanım tamirinden sonra yazılımsal kalibrasyon gerektirebilir:
- RF kalibrasyonu için Huawei onaylı servis araçlarına (DC-Phoenix vb.) erişim sağlayın.
- IMEI ve network band kayıtlarının doğru olduğundan emin olun.
- Tamir sonrası *#*#2846579#*#* servis menüsünden RF testlerini çalıştırın.
- Field Test Mode (*#*#2846#*#*) ile gerçek zamanlı sinyal gücü (RSRP, RSRQ) değerlerini kontrol edin.
Sonuç ve Özet
Huawei P30 Lite anakart şemasının detaylı analizi, teknik servis uzmanlarına cihazın network ve RF devreleri hakkında kapsamlı bilgi sunmaktadır. Şemada belirtilen MAIN ANT ve MAIN SWITCH devreleri, sinyal hatları ve voltaj dağıtım yolları, arıza tespit sürecinde kritik rol oynamaktadır.
Anahtar Çıkarımlar
- GSM ve 4G/LTE sinyal hatları (GSM_LB, GSM_HB, MB, B1) anten anahtarlama entegresi üzerinden yönlendirilir.
- VOUT23_3V2 voltaj hattı, RF anahtarlama IC için kritik öneme sahiptir. Bu voltajdaki düşüş, tüm network fonksiyonlarını etkiler.
- B1 bandı (2100 MHz) hatları, Türkiye’de 4G LTE bağlantısı için en önemli devrelerdir.
- RF devrelerinde empedans eşleştirme (50 Ohm) ve sinyal izolasyonu, tamir kalitesini belirleyen faktörlerdir.
- Anten anahtarlama IC ve Power Amplifier entegreleri, en sık arızalanan aktif komponentlerdir.
Bu rehber, Huawei P30 Lite network arızalarının teşhis ve onarımında teknik servis uzmanlarına rehberlik etmek amacıyla hazırlanmıştır. Doğru teşhis ekipmanları, orijinal yedek parçalar ve sistematik yaklaşım ile karmaşık RF arızaları bile başarıyla giderilebilir.
