iPhone’da NTC Termistör Nedir ve Ne İşe Yarar?

NTC termistör, sıcaklık arttıkça direnci azalan bir sensör tipidir. iPhone 12 Pro Max’te bu bileşenler, cihazın farklı bölgelerindeki ısıyı sürekli olarak izleyerek işlemciye geri bildirim sağlar. Bu sayede:

• Aşırı ısınma koruması: Cihaz kritik sıcaklıklara ulaştığında performans otomatik olarak kısılır
• Pil sağlığı yönetimi: Pil şarjı sırasında termal koşullar optimize edilir
• Kablosuz şarj kontrolü: MagSafe ve Qi şarj sırasında ısı takibi
• Kamera stabilizasyonu: Uzun süreli video çekimlerinde termal yönetim

iPhone 12 Pro Max’te standart NTC değeri 10K Ohm (25°C’de) olarak belirlenmiştir. Bu değer tüm kritik noktalarda tutarlıdır.

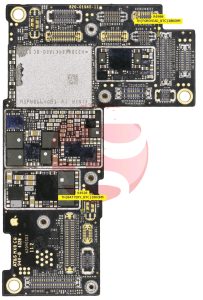

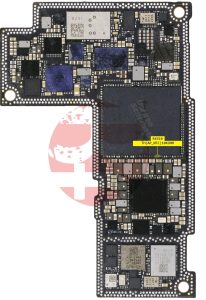

iPhone 12 Pro Max Termistör Konumları ve Değerleri

iPhone 12 Pro Max anakartında toplamda 5 kritik NTC termistör bulunmaktadır. Her biri farklı bir bölgenin sıcaklığını izlemek üzere stratejik konumlara yerleştirilmiştir:

R4910 – AP_NTC: A14 Bionic İşlemci Termistörü

Konum: Anakartın üst katmanında, A14 Bionic sistem çipinin hemen yanında yer alır.

Bu termistör, iPhone 12 Pro Max’in en kritik ısı izleme noktasıdır. AP (Application Processor) yani ana işlemci, cihazın en yüksek ısı üreten bileşenidir. R4910 termistörü:

• Oyun performansı optimizasyonu
• CPU/GPU throttle yönetimi
• iOS termal yönetim politikalarının uygulanması

Arıza belirtisi: Bu termistör arızalandığında cihaz “aşırı ısı” uyarısı verebilir veya performansı düşük kalabilir – gerçekte ısınma olmasa bile.

R4920 – Battery_NTC: Pil Termistörü

Konum: Anakartın alt katmanında, pil konnektörüne yakın bölgede bulunur.

iPhone 12 Pro Max’in 3687 mAh kapasiteli pili, şarj döngüleri sırasında hassas termal izleme gerektirir. Battery_NTC:

• Hızlı şarj (20W) sırasında ısı kontrolü
• Kablosuz şarj termal yönetimi
• Pil sağlığı optimizasyonu ve ömrü uzatma

Kritik önem: Bu termistör arızalıysa cihaz şarj almayabilir, çok yavaş şarj olabilir veya “Pil Sıcaklığı Yüksek” uyarısı verebilir.

R4900 – Forehead_NTC: Ön Kamera ve Face ID Bölgesi

Konum: Anakartın üst kenarında, ön kamera modülü ve Face ID sensörlerinin arkasında.

Bu termistör, iPhone 12 Pro Max’in TrueDepth kamera sisteminin bulunduğu “alın” bölgesinin sıcaklığını izler. Özellikle:

• Face ID çalışma sıcaklığı optimizasyonu
• Ön kamera uzun süreli kullanımda ısı denetimi
• Ekran parlaklık termal adaptasyonu

Arıza etkisi: Face ID çalışmaması, ön kamera performans düşüklüğü veya ekran parlaklık sorunları yaşanabilir.

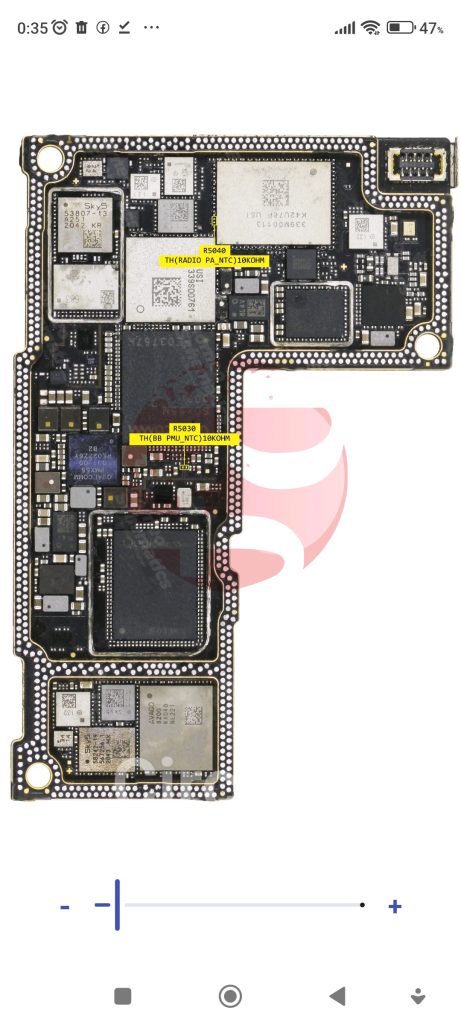

R5040 – Radio_PA_NTC: RF ve Haberleşme Amplifikatörü

Konum: Anakartın üst katmanında, Skyworks RF modülleri ve Qualcomm modem çipi yakınında.

iPhone 12 Pro Max 5G bağlantısı sunar ve Radio Power Amplifier (PA) yüksek frekanslarda çalışırken ısınır. Bu termistör:

• 5G/4G/LTE bağlantı sırasında ısı izleme
• VoLTE ve görüntülü arama termal yönetimi
• RF performans optimizasyonu

Arıza senaryosu: Sinyal kaybı, düşük hücresel performans veya aşırı ısınma nedeniyle otomatik bağlantı düşürme yaşanabilir.

R5030 – BB_PMU_NTC: Baseband Güç Yönetim Ünitesi

Konum: Anakartın orta-alt bölgesinde, Baseband PMU (Power Management Unit) entegresinin yanında.

Baseband işlemci, cihazın haberleşme yeteneklerinden sorumludur ve kendi güç yönetim sistemine sahiptir. BB_PMU_NTC:

• Modem çipi termal koruması
• Şebeke arama ve veri aktarımı optimizasyonu
• Uçak modu geçişlerinde ısı dengeleme

Termistör Arızalarının Belirtileri

iPhone 12 Pro Max’te bir veya birden fazla termistör arızalandığında şu belirtiler görülebilir:

1. Performans ve Hız Problemleri

• Cihaz kasıtlı olarak yavaşlar (CPU throttling)
• Oyun ve uygulamalarda donma
• iOS “iPhone’u Soğutun” uyarısı (gerçek ısınma olmadan)

2. Şarj Sorunları

• Kablosuz şarj çalışmıyor
• Hızlı şarj aktif olmuyor
• “Pil Çok Sıcak” veya “Pil Çok Soğuk” hataları

3. Kamera ve Sensör Arızaları

• Face ID kullanılamıyor
• Kamera uygulaması açılmıyor veya kapanıyor
• Flaş ışığı devre dışı kalıyor

4. Şebeke ve Bağlantı Problemleri

• 5G/4G sinyali zayıflıyor
• Arama sırasında düşme
• Veri bağlantısı kesintili çalışıyor

Termistör Ölçüm Teknikleri

Profesyonel teknik servislerde termistör kontrolü için şu yöntemler kullanılır:

Multimetre ile Direnc Ölçümü

1. Cihazı kapatın ve anakartı sökün
2. Termistörün her iki ucuna multimetre probunu dokundurun
3. 25°C oda sıcaklığında ~10.000 Ohm (10K) okunmalıdır
4. Sıcaklık arttıkça direnç düşmelidir (NTC karakteri)

Termal Kamera ile Doğrulama

FLIR veya benzeri termal kameralarla, termistörlerin bulunduğu bölgelerin gerçek sıcaklığı ölçülerek sensör doğruluğu kontrol edilebilir.

3uTools / iDeviceInfo Yazılım Kontrolü

Jailbreak yapılmamış cihazlarda, bazı PC yazılımları iOS’un termal sensör verilerine erişebilir ve anormal okumaları tespit edebilir.

Sık Sorulan Sorular (SSS)

iPhone 12 Pro Max termistör değişimi zor mudur?

Termistörler 0402 SMD paketindedir ve mikroskop altında yeniden lehimleme gerektirir. Deneyimli bir teknisyen için 15-30 dakikalık bir işlemdir.

Tüm termistörler aynı değer mi?

Evet, iPhone 12 Pro Max’teki tüm NTC termistörler 10K Ohm nominal değere sahiptir. Ancak farklı referans kodları vardır (R4910, R4920 vb.).

Termistör arızası pil değişimiyle çözülür mü?

Hayır. Battery_NTC anakart üzerindedir, pilin kendisinde değil. Pil değişimi bu sorunu çözmez.

Termistör arızası garanti kapsamında mı?

Apple, anakart seviyesindeki bileşen arızalarını genellikle anakart değişimi ile çözer. Türkiye’de yetkili servislerde bu işlem ücretli olabilir.

Termistör koparsa ne olur?

Termistör devresi açık kalırsa (kopuk veya kayıp), iOS o bölgenin sıcaklığını okuyamaz ve genellikle güvenlik moduna geçerek performansı kısar veya şarjı durdurur.
