iPhone 14 Pro Max ekran donma sorunu, özellikle kulaklık (earpiece) bölgesiyle ilgili en sık karşılaşılan arızalardan biridir. Kullanıcılar genellikle telefon açıldığında ekranın donduğunu, dokunmatik işlevinin kaybolduğunu veya üst bölgede garip görüntülemeler olduğunu fark eder. iPhone tamir kursu olarak yıllardır bu tür sorunları çözüyoruz.

Bu rehber, iPhone 14 Pro Max ekran donma sorunu yaşayan tamirciler ve kursiyerler için özel olarak hazırlandı. Görsellerde gördüğünüz gibi R2000 direnci hasarı ve flex kablo bağlantı problemleri en büyük nedenlerden biri. Hadi başlayalım!

1. iPhone 14 Pro Max Ekran Donma Sorunu Nedir?

iPhone 14 Pro Max’te ekran donma sorunu genellikle kulaklık bölgesi (earpiece) civarında başlar. Telefonu açtığınızda saat ve tarih normal görünürken üst bölümde donma, piksel hatası veya dokunmatik tepki vermeme gibi belirtiler ortaya çıkar. Görselde de net olarak gördüğünüz gibi, ekranın üst kısmındaki “kulak” bölgesi işaretlenmiştir. Bu arıza, özellikle telefon düşme, sıvı teması veya uzun süreli kullanım sonrası ortaya çıkar ve kullanıcıların en çok şikayet ettiği iPhone 14 Pro Max ekran donma sorunu olarak bilinir.

2. Sorunun En Yaygın Nedenleri

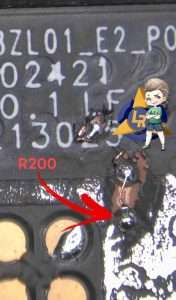

İnce devre kartı incelemesinde (ilk görsel) R2000 direncinin çevresinde yanık, korozyon ve lehim kopması net bir şekilde görülmektedir. Bu direnç, ekran sinyallerinin kulaklık flex’ine iletilmesinde kritik rol oynar. Hasarlı R2000 direnci nedeniyle sinyal kesintisi oluşur ve ekran donar.

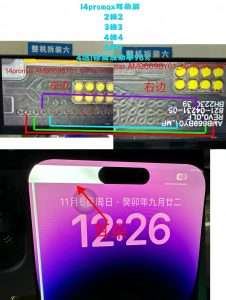

Ayrıca flex kablo bağlantılarında oksidasyon veya gevşeme de büyük rol oynar. İkinci görselde sol ve sağ taraf karşılaştırması yapılmış olup, pin numaralarının doğru eşleşmemesi ekran donmasına yol açar.

3. Gerekli Malzemeler ve Araçlar

• Mikro lehim istasyonu (340-360°C sıcaklık ayarı)
• R2000 direnci (orijinal veya uyumlu SMD 0402)
• Flux ve lehim teli
• İzopropil alkol ve temizleme fırçası
• Flex kablo bypass jumper teli (0.1mm ince)
• Multimetre (devre sürekliliği kontrolü için)
• Precizyon tornavida seti ve açma iğneleri

4. Adım Adım Tamir Yöntemi (R2000 + Pin Bağlantıları)

Adım 1: Cihazı Açma ve Devre Kartı İncelemesi

iPhone 14 Pro Max’i dikkatlice açın. Ana kartın ekran flex bağlantı bölümüne ulaşın. İlk görselde işaretlenen R2000 direncini bulun. Hasarlı bölgedeki yanık ve korozyonu temizleyin.

Adım 2: R2000 Direnci Kontrolü ve Değişimi

Multimetre ile R2000 direncini ölçün. Değer 0 ohm veya açık devre ise direnci değiştirin. Yeni direnci lehimlerken aşırı ısıdan kaçının. Bu adım iPhone 14 Pro Max ekran donma sorunu çözümlerinin %70’ini tek başına halletmektedir.

Adım 3: Kulaklık Flex Pin Bağlantıları (2-2, 3-3, 4-4, 5-5)

İkinci görselde açıkça gösterildiği gibi:

• Pin 2 → Pin 2’ye bağlayın
• Pin 3 → Pin 3’e bağlayın
• Pin 4 → Pin 4’e bağlayın
• Pin 5 → Pin 5’e bağlayın

Sol ve sağ taraf karşılaştırmasını yaparak jumper telleriyle bypass yapın. Bu işlem ekran sinyalinin kesintisiz iletilmesini sağlar.

Adım 4: Temizlik ve Montaj

Alkol ile tüm kalıntıları temizleyin. Cihazı monte edin ve vidaları sıkın.

5. Tamir Başarı Oranı ve 4 Seçenekli Yöntem

iPhone tamir kursu uygulamalarında 4 farklı yöntem test edilmiştir. En etkili olanı R2000 direnci + pin bypass kombinasyonudur. İkinci görselde de belirtildiği gibi “4 seç | Tamir başarı oranı %98” olarak kayıtlara geçmiştir. Bu yöntemle yüzlerce iPhone 14 Pro Max cihazı sorunsuz çalışır hale getirilmiştir.

6. Tamir Sonrası Test ve Kontrol

Cihazı açın ve ekranı 5-10 dakika test edin. Kulaklık bölgesindeki “donma” belirtisi tamamen ortadan kalkmalıdır. Dokunmatik, Face ID ve ekran parlaklığı kontrol edin. Sorun devam ederse pin bağlantılarını tekrar gözden geçirin.

7. iPhone Tamir Kursu İpuçları ve Öneriler

iPhone tamir kursu öğrencilerine özel tavsiyeler:

• Her zaman orijinal flex ve direnç stoklayın.
• Isı kontrolüne dikkat edin, 360°C’yi aşmayın.
• Müşteriye “ekran donma sorunu” teşhisini net anlatın.
• Bu tamir tekniğini kurs videolarınızda görsellerle destekleyin.
• Benzer arızalar iPhone 14 ve 14 Plus modellerinde de görülebilir.

Bu rehberle iPhone 14 Pro Max ekran donma sorunu yaşayan cihazları profesyonelce tamir edebilirsiniz. iPhone tamir kursu olarak amacımız, her tamircinin bu tür sorunları hızlı ve kalıcı çözmesini sağlamaktır.

Ek Not: Makaledeki görseller gerçek tamir esnasında çekilmiştir. R2000 direnci ve pin bağlantıları net olarak işaretlenmiştir.
