1. Giriş: iPhone 13, 14, 15 ve 16 Serisinde ‘Face ID Kullanılamıyor’ Sorunu ve Modern TrueDepth Mimarisi
Apple’ın iPhone X ile hayatımıza soktuğu ve iPhone 13, 14, 15 ile 16 serisinde mikro boyutlara indirgeyerek ekran çentiğini (ve Dynamic Island adasını) küçülttüğü TrueDepth Kamera Mimarisi, sektördeki en karmaşık biyometrik güvenlik protokolüdür. Cihazın ayarlar menüsünde karşılaşılan ‘Face ID Kullanılamıyor – Face ID daha sonra ayarlanmayı deneyin (Face ID is not available. Try setting up Face ID later)’ uyarısı, teknik servis tezgahına gelen en yaygın arızalardan biridir.
Modern iPhone modellerinde (iPhone 13’ten 16 Pro Max’e kadar) Face ID sistemi temel olarak üç ana donanım parçasından ve anakarttaki Secure Enclave (SEP) işlemcisinden oluşur:
- Kızılötesi Kamera (Infrared / IR Camera): Yüzün 3D derinlik haritasını karanlıkta dahi okuyan sensör.
- Işık / Mesafe Sensörü (Flood Illuminator & Ambient Light Sensor): Yüzü görünmez kızılötesi ışıkla aydınlatan bileşen.
- Nokta Projektörü (Dot Projector / Lattice – Pearl): Kullanıcının yüzüne 30.000’den fazla görünmez kızılötesi nokta fırlatan kristal optik prizma.
2. Tezgaha Gelen Cihazda İlk Fiziksel ve Optik Teşhis: Ön Portre Modu ve Dot Projector Işıma Testi
Cihazı vidalarından ayırmadan önce usta bir teknisyenin yapması gereken ilk optik teşhis adımı, kamera uygulamasındaki ön portre modudur:
- Test edilecek iPhone’un kamera uygulamasını açın ve Ön Kamera (Front Camera) > Portre Modu seçeneğini aktif edin.
- Başka bir telefonun kamerası veya kızılötesi algılayıcı filtre yardımıyla ön sensör grubuna bakın.
- Eğer Flood Illuminator (Işık Projektörü) yanıp sönüyor (ışık dalgası / blink yayıyor) ancak Dot Projector (Nokta Projektörü) hiçbir kızılötesi ışık dalgası üretmiyorsa; arıza doğrudan nokta projektörü devresindedir.
- Ancak asıl kritik soru şudur: Bu nokta projektörü sadece elektriksel olarak mı arızalı, yoksa cihaz daha önce başka bir servise gidip orijinal TrueDepth modülü başka bir telefonun modülüyle mi değiştirilmiş?
3. Büyük Tehlike: Modül Değişmiş mi, Yoksa Donanım mı Arızalı? (Orijinal Veri Eşleşme Krizi)
Teknik servis teknisyenlerinin Face ID tamirinde en çok düştüğü tuzak ve zaman kaybı; orijinal olmayan (başka cihazdan sökülüp takılmış) bir TrueDepth modülünü tamir etmeye çalışmaktır. Apple’ın güvenlik zinciri gereği, eğer cihaza takılı olan Dot Projector (Lattice) veya IR Kamera bu anakarta ait değilse; üzerine ne kadar lehimleme yapılırsa yapılsın veya piyasadaki en pahalı tag-on flex takılırsa takılsın Face ID ASLA ÇALIŞMAZ!
Tamire başlamadan önce teknisyenin elindeki parçanın bu anakartın orijinal fabrikasyon parçası olup olmadığını (Data Match durumunu) mutlaka tespit etmesi gerekir.
4. Geleneksel Yöntemin Riskleri: NAND Sökme (Unbind), Anakart Isı Stresi ve BGA Riskleri
iPhone X, XS, 11 ve 12 serilerinde JCID veya i2C gibi cihazlarla bu veriler telefon soketinden kolayca okunabiliyordu. Ancak iPhone 13, 14, 15 ve 16 serisinde Apple şifreleme katmanını doğrudan PCIe NAND flash içerisindeki syscfg bloklarına kilitledi.
Eski yöntemde teknisyenler; anakartı açmak, A15/A16/A17 işlemcinin hemen yanındaki BGA110 NAND belleği 350-400 derece sıcak hava ile sökmek, P13/P14 programlayıcıya takıp ‘Unbind’ butonuna basmak, NAND’ı reball yapıp tekrar anakarta lehimlemek ve ardından cihazı sıfırlamak (Restore) zorundaydı. Bu işlem anakartın şişmesine, işlemci altındaki lehimlerin patlamasına ve cihazın tamamen çökmesine (Elma logosunda kalma / Error 4013) davetiye çıkarıyordu.
5. Devrim Niteliğindeki Çözüm: Luban (LBTool) L3 ile NAND Sökmeden (Without Unbind) Face ID Eşleşme Testi

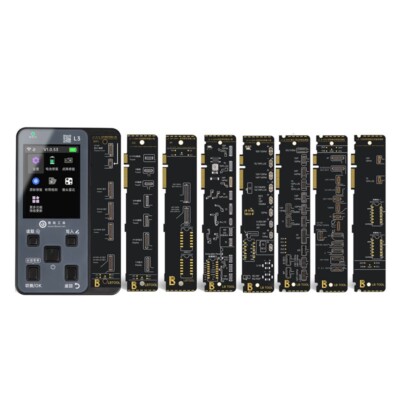

İşte tam bu noktada videoda ZTech uzmanı Zubeir Khan tarafından detaylandırılan Luban (LBTool) L3 Face ID Repair Cihazı (L3-X-15PM) sektöre damgasını vurmaktadır. Luban L3, iPhone 13’ten iPhone 16 serisine kadar olan tüm cihazlarda NAND çipini SÖKMEDEN (Without Unbinding NAND), doğrudan cihazın şarj soketi ve Wi-Fi köprüsü üzerinden orijinal Face ID verilerini bulut sunucudan çekip donanımla karşılaştırır.
- Sıfır Isı Riski: Anakart sökülmez, NAND çipine lehim havyası veya sıcak hava tabancası değdirilmez.
- Veri Kaybı Yok: Cihaz restore edilmez, müşterinin hiçbir verisi silinmez.
- Anında Teşhis: 60 saniye içinde Dot Projector’ün (Lattice/Pearl) ve Kızılötesi Kameranın (Infrared) orijinal olup olmadığını ekranına döker.
- Gereksiz İşçiliği Önler: Eğer modül başka cihazdan takılmışsa (Unmatch ise), teknisyen boşa flex takıp saatlerce uğraşmaktan kurtulur.
6. Adım Adım Luban L3 Eşleşme Protokolü: Güç Tuşuna 4 Kez Basma ve Bulut Sunucu Doğrulaması
Videoda birebir sergilenen iPhone 15 Pro Max cihazı üzerindeki test prosedürü adım adım şu şekilde icra edilir:
- Wi-Fi Bağlantısı: Luban L3 cihazının ve iPhone’un aktif bir Wi-Fi ağına bağlı olduğundan emin olun (Bulut sunucu sorgusu için internet şarttır).
- Cihazı Bağlama: iPhone 15 Pro Max’i orijinal Tip-C kablo ile Luban L3 cihazına bağlayın. Ekrana gelen ‘Bu Bilgisayara Güven’ uyarısını onaylayın.
- Seri Numarası Taraması: Luban L3 cihazı; Lattice, Infrared, Distance, Ambient ve Ön Kamera seri numaralarını tarayarak ekrana getirir.
- ‘Match’ Fonksiyonunu Seçme: Luban L3 ekranında ortadaki ‘Match’ (Eşleştirme) butonuna basın.
- Güç Tuşu Tetiklemesi: Cihaz ekranında şu talimat belirir: ‘Press the power button four times to view the parameters’ (Parametreleri görmek için telefonun güç tuşuna 2 ila 4 kez peş peşe basın).
- iPhone’un sağ tarafındaki güç (Power/Side) tuşuna 4 defa bastığınızda, cihazın Secure Enclave yongası ile Luban sunucusu el sıkışır ve kriptolu fabrika verilerini cihaza aktarır.
7. Ekrandaki Hata Kodlarının Analizi: ‘Face: Lattice Replace / Pearl: Unmatch’ Ne Anlama Gelir?
Videodaki cihazda güç tuşu tetiklemesinden sonra Luban L3 ekranında şu nihai teşhis raporu ortaya çıkmaktadır:
Face: unmatch
Face: Lattice replace / Accessories not original / True depth camera not available
Lattice(Pearl): A35D7B00044A27B71 ➔ unmatch
Infrared: F8P32810C6P1XFCHD ➔ match
Distance: ➔ match
- Infrared: MATCH: Kızılötesi kamera anakarta aittir, orijinaldir ve kusursuzdur.
- Lattice (Pearl): UNMATCH: Nokta projektörü (Dot Projector) bu anakartın orijinal fabrikasyon parçası DEĞİLDİR! Cihaz daha önce başka bir serviste işlem görmüş ve orijinal nokta projektörü yerine başka bir iPhone’un parçası takılmıştır.
- KESİN KARAR: Orijinal Lattice seri numarası donanımda bulunmadığından, bu cihaza tag-on flex takarak Face ID onarımı yapmak İMKANSIZDIR! Boşuna flex harcanmamalı ve müşteriye cihazın ön modülünün değiştirildiği bilgisi verilmelidir.
8. JCID (V1SE / V1S Pro) ile Luban L3 Karşılaştırması: iPhone 13-16 Arasında Neden JCID Takılıyor?
Videoda teknisyenin JCID V1SE cihazını da tezgaha bağlayarak yaptığı demonstrasyon, sektördeki büyük bir kafa karışıklığını aydınlatmaktadır:
- iPhone X – 12 Serisi Uyumluluğu: JCID V1SE / V1S Pro, iPhone 12 serisine kadar olan cihazlarda doğrudan soketten bileşen eşleşmesini okuyabilmektedir.

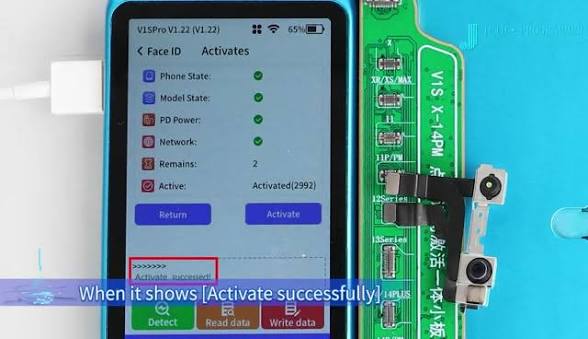

- iPhone 13 – 16 Serisi Kısıtlaması: Ancak iPhone 13’ten 16 serisine geçildiğinde, JCID cihazı USB üzerinden doğrudan ‘Match Component’ yapmaya çalıştığında donup kalmakta (stuck olmakta) ve veri çekememektedir. JCID ekosisteminde iPhone 13-16 serisinin orijinal verisini çekmek için hala NAND söküp unbind yapma veya özel sunucu token’ı alma şartı aranmaktadır.
- Luban L3 Farkı: Luban firması, Apple’ın en güncel iOS 17/18/19 çekirdek protokollerini çözerek iPhone 13’ten 16 Pro Max’e kadar tüm modellerde NAND sökmeksizin eşleşme durumunu doğrudan L3 cihazı üzerinden saniyeler içinde sunabilmektedir.
9. iPhone 13 – 16 Serisi Face ID Teşhis ve Donanım Karar Matrisi (Hücre Korumalı Tablo)
Aşağıdaki tablo, teknik servis teknisyenlerinin tezgaha gelen iPhone 13, 14, 15 ve 16 serisi cihazlarda Face ID arızasını analiz ederken izlemesi gereken karar matrisini özetlemektedir. Hücrelerin daralmasını ve teknik terimlerin bölünmesini engelleyen korumalı yapı ile tasarlanmıştır:
| Teşhis Aşaması | Kullanılan Araç | Gözlemlenen Durum | Eşleşme (Match) Durumu | Onarılabilirlik Kararı | Teknik Servis Eylemi |
|---|---|---|---|---|---|
| 1. Optik Portre Testi | Ön Kamera / IR Filtre | Flood yanıyor, Dot yanmıyor | Bilinmiyor | Test Edilmeli | Cihaz açılmadan Luban L3 cihazına bağlanmalı. |
| 2. Luban L3 Doğrulaması | Luban L3 (LBTool) | Lattice: MATCH, IR: MATCH | %100 Orijinal Parça | ✅ ONARILABİLİR | Nokta projektörü entegresine Tag-on Flex takılarak Face ID onarılır. |
| 3. Luban L3 Doğrulaması | Luban L3 (LBTool) | Lattice: UNMATCH, IR: MATCH | ❌ Modül Başka Cihazdan | ⛔ ONARILAMAZ | Boşa flex takmayın! Parça bu cihaza ait değil, veri eşleşmez. |
| 4. JCID V1SE Sınırı | JCID V1SE / V1S Pro | iPhone 13-16’da kilitleniyor | Okunamıyor (Timeout) | NAND Unbind Gerektirir | JCID yerine Luban L3 tercih edilerek anakart riski sıfırlanmalıdır. |
10. Sıkça Sorulan Sorular (SSS / FAQ) Mert Cep Telefonu Tamir Kursu
❓ iPhone 15 Pro Max’te Face ID için neden güç tuşuna 4 kez basılıyor?
Apple’ın iOS çekirdek protokolü, harici servis cihazlarının TrueDepth verilerini okumasını engellemek için kullanıcı fiziksel onayı ister. Güç tuşuna 4 kez basıldığında cihaz acil durum/teşhis modunda Secure Enclave kripto verilerini geçici olarak servis portuna serbest bırakır ve Luban L3 sunucusuyla el sıkışır.
❓ ‘Lattice (Pearl): Unmatch’ çıkan bir cihaza orijinal Apple ekran takılsa düzelir mi?
Hayır. Dot Projector (Lattice) ekrana değil, ön ahize/TrueDepth modülüne bağlıdır. Eğer nokta projektörü çipi anakartla eşleşmiyorsa, ekran değişimi bu durumu çözmez. Yalnızca Apple Yetkili Servisi tarafından sistem konfigürasyonu (AST2 / Cloud Calibration) yapılarak yeni modül anakarta eşleştirilebilir.
📱 Mert Cep Telefonu Tamir Kursu İle İleri Düzey iPhone & Face ID Uzmanlığı
Gelişen iPhone teknolojilerinde arızaları tahminle değil, dijital programlayıcılar ve optik analiz araçlarıyla teşhis etmek teknisyeni zirveye taşır. Mert Cep Telefonu Tamir Kursu olarak; iPhone 13, 14, 15 ve 16 serisinde Luban L3 ve JCID ile NAND sökmeden Face ID teşhis ve onarımı, nokta projektörü prizma reballing, tag-on flex montajı, çift katmanlı anakart ayırma ve BGA mikro lehimleme eğitimlerini birebir tezgah başında uygulamalı olarak sunuyoruz.
📊 Referans Voltaj, Parametre ve Ölçüm Tablosu
Dot Projector ve Flood Illuminator optik sürücüsü ana batarya beslemesi.
I2C ve SPI haberleşme hattı referans voltajı.
Kızılötesi CMOS sensör analog çalışma voltajı.
30.000 kızılötesi lazer diyotunu ateşleyen mikro darbe gerilimi.
🔧 Adım Adım Arıza Teşhis ve Çözüm Rehberi
Adım 1: Ön Kamera Portre Işıma Testi
Ön kamera portre modunda harici bir sensörle Dot Projector’ün kızılötesi ışık dalgası yayıp yaymadığını gözlemleyin.
Adım 2: Cihazı Luban L3’e Bağlama
iPhone 13-16 serisi cihazı Tip-C kablo ile aktif Wi-Fi ağına bağlı Luban L3 (LBTool) cihazına takıp ‘Güven’ onayını verin.
Adım 3: Match ve Güç Tuşu Tetiklemesi
Luban L3 üzerinden ‘Match’ seçeneğine basıp telefonun güç tuşuna 4 defa peş peşe basarak Secure Enclave parametrelerini serbest bırakın.
Adım 4: Lattice (Pearl) ve Infrared Eşleşme Analizi
L3 ekranında Lattice ve Infrared satırlarını okuyun: Eğer Lattice ‘Match’ ise tag-on flex ile onarın, ‘Unmatch’ ise parçanın değiştirildiğini anlayıp işlemi durdurun.
Adım 5: JCID Kısıtlamasını Aşma
iPhone 13-16 serisinde kilitlenen eski JCID yerine Luban L3 kullanarak NAND sökme riskini tamamen ortadan kaldırın.
