iPhone 13 Pro Beyaz Ekran Sorunu: Jumper Yöntemi ile Teknik Çözüm Rehberi
iPhone 13 Pro modelinde karşılaşılan beyaz ekran sorunu, kullanıcıların ve teknik servis uzmanlarının en sık karşılaştığı donanımsal arızalardan biridir. Bu makalede, beyaz ekran hastalığının kök neden analizi, test pad üzerinden voltaj ölçümleri ve jumper köprüleme yöntemi ile kalıcı çözüm adımları detaylı olarak incelenecektir. Sunulan prosedür, profesyonel teknik servis ortamlarında uygulanmak üzere tasarlanmış olup, hassas elektronik tamir teknikleri gerektirmektedir.
📋 İçindekiler
- 1. Beyaz Ekran Sorununun Tanımlanması ve Nedenleri
- 2. Gerekli Teknik Ekipman ve Araçlar
- 3. Ekran Sökümü ve Test Pad Lokasyonu
- 4. Test Pad Voltaj Ölçümleri ve Analizi
- 5. Arızalı Pad Tespiti ve Jumper Planlaması
- 6. Lehimleme ve Jumper Uygulama Prosedürü
- 7. Mekanik Sabitleme ve İzolasyon
- 8. Bench Test ve Fonksiyon Doğrulama
- 9. Sık Karşılaşılan Hatalar ve Çözümleri
- 10. Sonuç ve Öneriler
1. Beyaz Ekran Sorununun Tanımlanması ve Nedenleri
iPhone 13 Pro beyaz ekran sorunu, cihazın LCD veya OLED panelinin tamamen beyaz renkte kalması ve görüntü vermemesi olarak tanımlanır. Bu arıza genellikle düşme, sıvı teması veya üretim hatası sonucu ortaya çıkar. Beyaz ekran hastalığının temel nedenleri şunlardır:
| Arıza Kategorisi | Tanım | Sıklık | Çözüm Zorluğu |
|---|---|---|---|
| Ekran IC Çip Arızası | Display driver entegre devre hasarı | Yüksek | Orta |
| Flex Kablo Kopması | Ekran bağlantı şeridi fiziksel hasarı | Orta | Düşük |
| Voltaj Regülasyon Hatası | 1.7V yol voltaj düşüklüğü | Yüksek | Orta |
| Anakart Bağlantı Sorunu | FPC konektör veya pin oksidasyonu | Düşük | Düşük |
| Yazılım Uyumsuzluğu | iOS güncelleme sonrası display firmware hatası | Düşük | Düşük |
2. Gerekli Teknik Ekipman ve Araçlar
Profesyonel bir tamir prosedürü için aşağıdaki ekipmanların eksiksiz olarak hazır bulundurulması zorunludur. Araç kalitesi, tamir başarı oranını doğrudan etkileyen kritik bir faktördür.
| Ekipman Adı | Model / Özellik | Kullanım Amacı | Alternatif |
|---|---|---|---|
| Dijital Multimetre | Fluke 17B+ veya eşdeğer | Voltaj ölçümleri | Unit veya Mastech |
| Lehimleme İstasyonu | 150W+, 350-400°C ayarlı | Jumper teli lehimleme | JBC CD-2BE |
| Jumper Teli | 0.02mm çap, bakır kaplı | Köprüleme bağlantısı | Enameled copper wire |
| Lehim Pastası | Orta sıcaklık (183°C erime) | Lehim birleşimi | Chip Quik SMD291 |
| UV Yeşil Yağ | UV curing tip, mekanik | Tel sabitleme | Mechanic UV223 |
| UV Lamba | 365-405nm dalga boyu | Yağ kürlenmesi | UV LED 10W |
| Kapton Bant | Polyimide, 260°C dayanım | İzolasyon ve koruma | 3M 5413 |
| Cımbız Seti | ESD güvenli, çeşitli uçlar | Parça manipülasyonu | Vetus ESD-15 |
| Ekran Açma Aparatı | Vakumlu veya pense tip | Güvenli söküm | iSclack |
| Mikroskop / Büyüteç | 10-45x zoom, LED aydınlatma | Detay görüntüleme | AmScope SM-4NTP |
3. Ekran Sökümü ve Test Pad Lokasyonu
👇👇👇
https://t.me/ceptelefonutamirikursu/2676
iPhone 13 Pro ekran sökümü, standart prosedürlere uygun olarak gerçekleştirilmelidir. Ekran yüzeyine zarar vermemek için vakumlu açma aparatı veya ısıtabancası ile yapışkan bantların gevşetilmesi önerilir.
Ekran Bağlantısının Kesilmesi
Cihaz kapatıldıktan sonra alt vidalar sökülür ve ekran dikkatlice kaldırılır. Ekran flex kabloları anakarttan sökülerek ekran modülü tamamen ayrılır.
Test Pad Lokasyonunun Tespiti

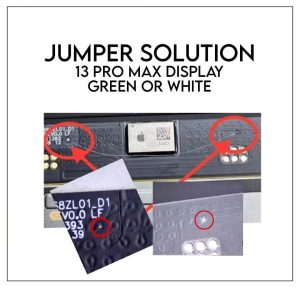

Ekran flex kablosu üzerinde, Apple logosu bulunan IC çipin her iki yanında altışar adet test pad bulunur. Bu pad’ler ekran sürücü devresinin voltaj kontrol noktalarıdır. Sol taraftaki pad grubu ve sağ taraftaki pad grubu simetrik konumlandırılmıştır.
| Lokasyon | Pad Sayısı | Standart Voltaj Değerleri | Fonksiyon |
|---|---|---|---|
| Sol Grup (IC solu) | 6 adet | 1.7V, 5.81V, -8.82V | Güç girişi ve negatif yol |
| Sağ Grup (IC sağı) | 6 adet | 1.7V, 0V, -8.78V | Güç dağıtımı ve toprak |
4. Test Pad Voltaj Ölçümleri ve Analizi
Voltaj ölçümleri, ekran aktif durumdayken ve beyaz ekran görüntüsü verirken yapılmalıdır. Bu durum, anakartın ekrana gönderdiği gerçek sinyallerin ölçülmesini sağlar. Ölçümler Fluke 17B+ multimetre ile DC voltaj modunda gerçekleştirilmiştir.
4.1. Standart Diode Ölçüm Değerleri
Kapalı devre (cihaz kapalıyken) yapılan diyot ölçümleri, kısa devre veya açık devre tespiti için kullanılır. Normal çalışan bir ekran panelinde test pad’lerin diyot değerleri şu şekildedir:
| Pad No | Lokasyon | Standart Diyot Değeri | Anlamı |
|---|---|---|---|
| Pad 1 | Sol üst | 1.7V eşdeğer | Düşük voltaj yol |
| Pad 2 | Sol orta | 5.81V eşdeğer | Ana güç hattı |
| Pad 3 | Sol alt | -8.82V eşdeğer | Negatif voltaj yolu |
| Pad 4 | Sağ üst | 1.7V eşdeğer | Düşük voltaj yolu |
| Pad 5 | Sağ orta | 0V eşdeğer | Toprak / Referans |
| Pad 6 | Sağ alt | -8.78V eşdeğer | Negatif voltaj yolu |
4.2. Aktif Durum Voltaj Ölçümleri
Ekran beyaz görüntü verirken ve anakart bağlı durumdayken yapılan gerçek zamanlı voltaj ölçümleri şu şekildedir:
| Pad No | Ölçülen Voltaj | Beklenen Voltaj | Durum | Yorum |
|---|---|---|---|---|
| Pad 1 | 5.80V | ~5.81V | ✓ Normal | Ana güç hattı stabil |
| Pad 2 | 1.750V | ~1.7V | ✓ Normal | Düşük voltaj yolu çalışıyor |
| Pad 3 | 0.002V | ~0V | ✓ Normal | Toprak referansı doğru |
| Pad 4 | 0.000V | ~0V | ✓ Normal | Toprak hattı stabil |
| Pad 5 | 1.369V → 1.381V | ~1.7V | ✗ Düşük | Voltaj düşüklüğü tespit edildi! |
| Pad 6 | 0.000V | ~0V | ✓ Normal | Toprak hattı stabil |
5. Arızalı Pad Tespiti ve Jumper Planlaması
Voltaj analizi sonucunda Pad 5’in 1.7V yoldam yeterli güç alamadığı tespit edilmiştir. Bu durumda çözüm, yakındaki sağlam bir 1.7V kaynağından (Pad 2 veya Pad 4) arızalı Pad 5’e jumper teli ile enerji aktarılmasıdır.
5.1. Jumper Bağlantı Şeması
6. Lehimleme ve Jumper Uygulama Prosedürü
Jumper uygulaması, mikroskop altında ve sabit el tekniği ile gerçekleştirilmelidir. Her adımın dikkatli bir şekilde uygulanması, kısa devre veya komşu pad’lere zarar verme riskini minimize eder.
Lehim Pastası Uygulaması
Kaynak pad (Pad 2) ve hedef pad (Pad 5) üzerine küçük bir miktar orta sıcaklık lehim pastası (183°C erime noktalı) uygulanır. Pastanın fazla olmamasına dikkat edilir; aksi halde komşu pad’lere yayılma riski artar.
Pad Yüzeylerinin Tınlama (Tinning) İşlemi
Lehimleme havyası 350°C sıcaklığa ayarlanır ve her iki pad yüzeyine ince bir lehim tabakası yayılır. Tınlama işlemi, jumper telinin daha iyi yapışmasını sağlar ve soğuk lehim riskini ortadan kaldırır.
Jumper Telinin Konumlandırılması
0.02mm çapında bakır jumper teli, cımbız yardımıyla kaynak pad’den hedef pad’e doğru konumlandırılır. Telin gergin olmamasına ve fazla uzun olmamasına dikkat edilir. İdeal uzunluk 5-8mm arasındadır.
Lehimleme İşlemi
Havya ucu önce kaynak pad’e, ardından hedef pad’e basılarak tel her iki uçtan sabitlenir. Lehimleme süresi her pad için 2-3 saniyeyi geçmemelidir. Aşırı ısı, flex kablonun poliamid tabakasına zarar verebilir.
Kalite Kontrol
Lehimleme sonrası mikroskop altında bağlantı kontrolü yapılır. Soğuk lehim, köprü oluşumu veya komşu pad’lere kısa devre olup olmadığı incelenir. Gerekirse havya ile düzeltme yapılır.
| Parametre | Değer | Tolerans | Risk |
|---|---|---|---|
| Havya Sıcaklığı | 350°C | ±20°C | Flex hasarı |
| Lehimleme Süresi | 2-3 saniye/pad | ±1 saniye | Pad kalkması |
| Jumper Tel Çapı | 0.02mm | ±0.005mm | Kopma / Kısa devre |
| Tel Uzunluğu | 5-8mm | ±2mm | Mekanik gerilme |
| Pasta Miktarı | Punktüel (noktasal) | Minimal | Komşu pad kısası |
7. Mekanik Sabitleme ve İzolasyon
Jumper telinin mekanik dayanımını artırmak ve elektriksel izolasyonu sağlamak için iki aşamalı bir koruma prosedürü uygulanır.
7.1. UV Yeşil Yağ ile Mekanik Sabitleme
UV Yağ Uygulaması
Jumper telinin lehimlendiği bölgeye ve telin flex kablo yüzeyine temas ettiği noktalara küçük miktarlarda UV yeşil yağ (mekanik sabitleme macunu) uygulanır. Yağın teli tamamen kaplamasına ancak test pad’leri kapatmamasına dikkat edilir.
UV Kürlenmesi
UV lamba (365-405nm) ile yağ bölgesi 30-60 saniye boyunca aydınlatılır. Yağ tamamen sertleşene kadar işlem devam ettirilir. Kürlenmiş yağ, jumper telini mekanik titreşimlere karşı korur.
7.2. Kapton Bant ile İzolasyon
Yüksek Sıcaklık Bantı Uygulaması
Polyimide (Kapton) bant, jumper telinin üzerinden geçecek şekilde kesilir ve yapıştırılır. Bant, telin dış etkenlere karşı korunmasını sağlar ve ekran montajı sırasında telin zarar görmesini önler. Bant genişliği 5-8mm olmalıdır.
8. Bench Test ve Fonksiyon Doğrulama
Tüm tamir işlemleri tamamlandıktan sonra cihaz, kapağı kapatılmadan tezgah üstü (bench) teste tabi tutulur. Bu aşama, ekran montajı öncesinde fonksiyon doğrulaması için kritik öneme sahiptir.
8.1. Güç Açma ve Görüntü Testi
İlk Açılış Kontrolü
Ekran anakart bağlantısı yapıldıktan sonra cihaz güç düğmesine basılarak açılır. Apple logosu yerine doğrudan kilit ekranının gelmesi, beyaz ekran sorununun çözüldüğünü gösterir. Görüntüde renk sapması, çizgi veya leke olmaması gerekir.
8.2. Dokunmatik Fonksiyon Testi
Tam Ekran Dokunmatik Test
Kilit ekranından itibaren tüm dokunmatik alan test edilir. Acil arama ekranındaki tuş takımı kullanılarak her bölgenin dokunmatik algılama kapasitesi kontrol edilir. Tuşlara basıldığında anlık ve doğru yanıt vermesi beklenir.
8.3. Çizgi Çekme Testi (Line Drawing Test)
Süreklilik ve Hassasiyet Testi
Ekran üzerinde parmak ile sürekli çizgi çekilerek dokunmatik algılayıcının sürekliliği test edilir. Çizgi boyunca kopma, atlama veya kesinti olmaması gerekir. Bu test, özellikle jumper telinin yakınındaki ekran bölgesinin hassasiyetini doğrular.
| Test Kriteri | Beklenen Sonuç | Durum | Aksiyon |
|---|---|---|---|
| Görüntü Kalitesi | Beyaz ekran yok, normal renkler | ✓ Geçti | Devam et |
| Dokunmatik Algılama | Tüm alanlarda anlık yanıt | ✓ Geçti | Devam et |
| Çizgi Sürekliliği | Kesinti olmadan sürekli çizgi | ✓ Geçti | Devam et |
| Parlaklık Dengesi | Ekran boyunca eşit parlaklık | ✓ Geçti | Devam et |
| Renk Doğruluğu | Doğal renk üretimi | ✓ Geçti | Tamir tamamlandı |
9. Sık Karşılaşılan Hatalar ve Çözümleri
Teknik servis operasyonlarında karşılaşılan yaygın hatalar ve bunların önleme yöntemleri aşağıda tablolanmıştır.
| Hata | Nedeni | Önleme | Çözüm |
|---|---|---|---|
| Soğuk Lehim | Yetersiz ısı veya süre | Havya sıcaklığını doğrula | Tekrar lehimle |
| Komşu Pad Kısası | Fazla lehim pastası | Minimal pasta kullan | Emme teli ile temizle |
| Jumper Teli Kopması | Mekanik gerilme | UV yağ ile sabitle | Yeni tel lehimle |
| Pad Yüzeyi Kalkması | Aşırı ısı veya süre | 2-3 sn’den fazla tutma | Alternatif pad kullan |
| Voltaj Hâlâ Düşük | Kaynak pad değil, IC arızalı | Tüm pad’leri ölç | IC değişimi gerekir |
| Dokunmatik Çalışmıyor | Dokunmatik hattı hasarı | Flex kabloyu kontrol et | Dokunmatik jumper |
| Ekran Titremesi | GND bağlantısı zayıf | Toprak hatlarını kontrol et | GND jumper ekle |
10. Sonuç ve Öneriler
iPhone 13 Pro beyaz ekran sorununun jumper yöntemi ile çözümü, profesyonel teknik servis ortamlarında uygulanabilir ve maliyet-etkin bir tamir prosedürüdür. Bu çalışmada elde edilen bulgular şu şekilde özetlenebilir:
2. Pad 5 üzerinde ölçülen 1.369V değeri, beklenen 1.7V değerinin %19.5 altındadır.
3. Yakındaki sağlam 1.7V kaynağından (Pad 2) jumper teli ile enerji aktarımı sorunu çözmüştür.
4. UV yağ ve Kapton bant ile yapılan mekanik sabitleme, uzun vadeli güvenilirliği sağlamaktadır.
10.1. Uygulama Önerileri
Teknik servis uzmanlarına yönelik pratik öneriler şunlardır:
- Her tamir öncesinde multimetre ile tüm test pad’lerin voltaj değerleri kaydedilmelidir.
- Jumper teli seçiminde 0.02mm çap tercih edilmeli, daha kalın tel mekanik gerilme oluşturur.
- Lehimleme sıcaklığı 350°C olarak sabitlenmeli ve süre 3 saniyeyi aşmamalıdır.
- Bench test aşamasında çizgi çekme testi mutlaka uygulanmalıdır.
- Tamir sonrası cihaz 24 saat boyunca gözlem altında tutulmalıdır.
10.2. Garanti ve Müşteri Bilgilendirme
Jumper yöntemi ile yapılan tamirler, orijinal ekran değişimine kıyasla daha ekonomik olmakla birlikte, müşteriye şu bilgilerin aktarılması gerekir:
Bu teknik rehber, profesyonel teknik servis uzmanları için hazırlanmıştır. Yanlış uygulama cihaza kalıcı zarar verebilir. Tüm sorumluluk uygulayıcıya aittir.
