📱 iPhone 15 Pro Max Anakart Şeması ve Ön Kamera Bağlantıları – Teknik Servis Rehberi

iPhone 15 Pro Max, Apple’ın en ileri seviye mobil cihazı olarak Apple A17 Pro (3nm TSMC) işlemci, Apple ISP (Image Signal Processor) ve 12MP TrueDepth ön kamera ile donatılmıştır. Bu teknik servis rehberi, iPhone 15 Pro Max anakart şemasını (CORE TOP ve CORE BOTTOM) detaylandırmakta, ön kamera bağlantı sinyallerini (MIPI CSI, I2C, GPIO, güç hatları) açıklamakta ve cihazda kullanılan kritik entegre devrelerin (IC) görev, arıza belirtisi ve çözüm yöntemlerini sunmaktadır. Görseldeki şema, iPhone 15 Pro Max ön kamera (12MP TrueDepth) bağlantılarını renk kodlu olarak göstermektedir. Bu rehber, teknik servis uzmanları ve elektronik tamir merkezleri için hazırlanmıştır.

🔧 Anakart Genel Yapısı (CORE TOP & CORE BOTTOM)

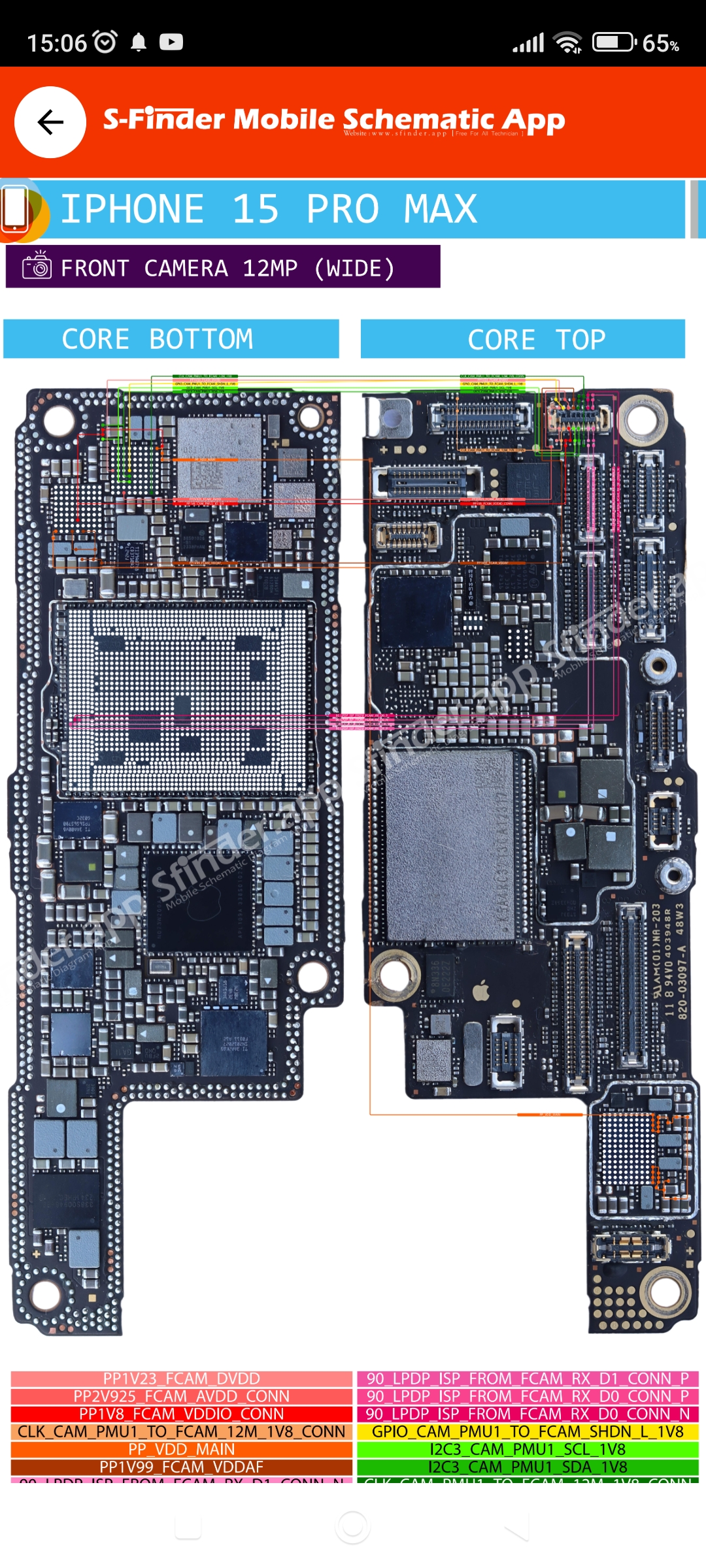

Görselde iPhone 15 Pro Max anakartının CORE TOP ve CORE BOTTOM yüzeyleri yer almaktadır. TOP kısımda Apple A17 Pro SoC, Apple ISP, NAND depolama (Apple NVMe), güç yönetim IC’leri ve ön kamera konektörü bulunur. BOTTOM kısımda ise Qualcomm SDX65 5G baseband, RF transceiver, ses codec (Cirrus Logic CS42L77), şarj IC (TI BQ25898) ve USB-C konektörü yer alır. Ön kamera bağlantıları, MIPI CSI-2 veri hatları, I2C kontrol hatları ve güç besleme hatları (PP1V23, PP1V8, PP2V925, PP1V99) ile sağlanır.

🖥️ Ön Kamera Bağlantı Şeması Detayları

Aşağıdaki tabloda, şemada işaretlenen ve iPhone 15 Pro Max ön kamera (12MP TrueDepth) için hayati önem taşıyan sinyallerin açıklamaları verilmiştir. Bu sinyaller MIPI CSI-2 (Mobile Industry Processor Interface – Camera Serial Interface) standardını kullanır ve Apple ISP ile iletişimi sağlar. Herhangi bir hattaki kopukluk veya kısa devre, kamera açılmama, siyah ekran, Face ID arızası gibi ciddi sorunlara yol açar.

Sinyal Adı (Görseldeki Renk)	Tip	Görev / Fonksiyon	Arıza Belirtisi	Olası Arıza Nedeni	Çözüm Yöntemi
PP1V23_FCAM_DVDD	Güç (1.23V)	Ön kamera sensör dijital çekirdek beslemesi	Kamera açılmıyor, siyah ekran	Düşük voltaj, PMIC arızası, kısa devre	Voltaj ölçümü, PMIC (Apple PMIC) reballing, kısa devre tespiti
PP2V925_FCAM_AVDD_CONN	Güç (2.925V)	Ön kamera sensör analog beslemesi	Kamera görüntüsü bozuk, gürültülü	Analog voltaj düşüklüğü, filtre kondansatör arızası	2.925V hattı kontrolü, filtre değişimi, PMIC onarımı
PP1V8_FCAM_VDDIO_CONN	Güç (1.8V)	Ön kamera I/O ve MIPI arayüz beslemesi	Kamera tanınmıyor, MIPI veri iletimi yok	1.8V hattı kesik, LDO arızası	1.8V rail ölçümü, LDO değişimi, yol tamiri
CLK_CAM_PMU1_TO_FCAM_12M_1V8_CONN	Saat (12 MHz)	Ön kamera sensörü için referans saat sinyali	Kamera açılmıyor, saniyede 1 kare	Osilatör arızası, saat hattı kopukluğu	12 MHz sinyali osiloskop kontrolü, saat IC reballing
PP1V99_FCAM_VDD_AF	Güç (1.99V)	Ön kamera otomatik odak (VCM) aktüatör beslemesi	Otomatik odak çalışmıyor, odak sıçrıyor	VCM sürücü arızası, güç hattı kesik	VCM sürücü (DRV201A) kontrolü, güç hattı tamiri
90_LPDP_ISP_FROM_FCAM_RX_D1_CONN_P	MIPI CSI Veri (Pozitif)	MIPI CSI-2 veri kanalı 1 – yüksek hızlı görüntü verisi	Görüntüde çizgiler, renk bozukluğu, video donması	Veri hattı kopukluğu, ISP bağlantı hatası	Diferansiyel sinyal ölçümü, FPC onarımı, ISP reballing
90_LPDP_ISP_FROM_FCAM_RX_D0_CONN_P	MIPI CSI Veri (Pozitif)	MIPI CSI-2 veri kanalı 0 – ana görüntü verisi	Kamera tamamen siyah, hiç görüntü yok	Veri hattı kısa devre, sensör çıkış katı arızası	Direnç ve süreklilik testi, FPC yeniden lehimleme, sensör değişimi
90_LPDP_ISP_FROM_FCAM_RX_D0_CONN_N	MIPI CSI Veri (Negatif)	MIPI CSI-2 veri kanalı 0 (tamamlayıcı negatif)	MIPI sinyali bozuk, veri kaybı	Diferansiyel eşleşme hatası, PCB yol hasarı	Diferansiyel prob ile ölçüm, PCB mikroskop kontrolü, yol tamiri
GPIO_CAM_PMU1_TO_FCAM_SHDN_L_1V8	Kontrol (Shutdown)	Ön kamera kapatma (shutdown) sinyali – düşük aktif	Kamera hiç açılmıyor, cihaz kamera uygulaması donuyor	GPIO sinyali sürekli düşük, PMIC arızası	Sinyal seviyesi ölçümü, PMIC kontrolü, hattı onarımı
I2C3_CAM_PMU1_SCL_1V8	I2C Saat (1.8V)	I2C veri yolu saat sinyali – kamera konfigürasyonu	Kamera ayarları okunamıyor, cihaz açılmıyor	I2C hattı kopuk, pull-up direnç arızası	I2C osiloskop analizi, pull-up direnç kontrolü, yol tamiri
I2C3_CAM_PMU1_SDA_1V8	I2C Veri (1.8V)	I2C veri hattı – kamera register erişimi	Kamera tanınmıyor, seri numarası okunamıyor	I2C veri hattı kısa devre, ESD hasarı	ESD koruma diyodu kontrolü, I2C reballing, sensör değişimi
MIPI_CSI_CLK_P / MIPI_CSI_CLK_N	MIPI CSI Saat	MIPI CSI-2 diferansiyel saat sinyali	Kamera açılmıyor, hiç veri akışı yok	Soğuk lehim, FPC kopukluğu, ISP saat alıcısı arızası	Saat sinyali ölçümü, FPC yeniden lehimleme, ISP reballing

🧩 Kullanılan Entegreler (IC) ve Arıza Çözümleri

iPhone 15 Pro Max anakartında kullanılan kritik entegreler aşağıda kategorize edilmiştir. Her entegre için görev, olası arıza belirtileri, nedenler ve çözüm yöntemleri teknik servis uzmanlarına özel olarak derlenmiştir. Bilgiler CEP TELEFONU ENTEGRESİ VERİTABANI ve sinyal sözlüğü verilerine dayanmaktadır.(öğrencilerimize verilmektedir)

📷 Kamera Sensörü ve ISP

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple ISP (SoC içi)	Apple ProRAW, Photonic Engine, Deep Fusion, 8K video işleme	ProRAW kayıt hatası, HDR arıza, 8K stabil değil	ISP – NAND bant genişliği, FW bozulması	FW güncelleme, ISP reballing, termal yönetim
Sony IMX (12MP TrueDepth) – ön kamera sensörü	12MP BSI CMOS, MIPI CSI-2, Face ID derinlik verisi	Kamera açılmıyor, Face ID çalışmıyor, görüntü bozuk	CSI-2 veri yolu hasarı, VCM güç eksikliği, I2C arıza	MIPI CSI hat kontrolü, VCM güç ölçümü, sensör değişimi
DRV201A (TI VCM Sürücüsü)	Otomatik odak aktüatör sürücüsü	Otomatik odak çalışmıyor, odak sıçrıyor	Bobin açık devre, I2C arıza	Bobin direnci ölçümü, IC değişimi
STMicro LSM6DSM (IMU)	6-eksen IMU, OIS referans hareketi	OIS titreşim düzeltme zayıf, ekran döndürme çalışmıyor	IMU kalibrasyon kaybı, SPI saat kayması	IMU kalibrasyon yenileme, SPI protokol analizi

🧠 İşlemci SoC (Apple A17 Pro)

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple A17 Pro (3nm TSMC)	Hexa-core CPU, Neural Engine, USB 3 kontrolör, GPU	USB 3 hızı düşük, cihaz donuyor, boot loop	USB 3 kontrolör yolu, SoC soğuk lehim	USB yolu kontrolü, reballing, termal pad yenileme
Apple Secure Enclave	Şifreli anahtar depolama, biyometrik hash (Face ID)	Face ID kurulmuyor, biyometrik kilit çalışmıyor	Secure Enclave bozulması, yetkisiz onarım	Resmi Apple desteği, bileşen eşleştirme

💾 NAND / UFS / RAM

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple NAND (proprietary NVMe)	Özel NVMe tabanlı 3D TLC depolama; SoC ile entegre	“Connect to iTunes”, dış depolama görünmüyor, boot loop	Mantıksal bozulma, güç kesintisi, NAND hücre hasarı	DFU restore, chip-off mümkün değil (Secure Enclave), NAND değişimi (yetkili servis)
Micron LPDDR5 MT62F2G32D8DR	16GB LPDDR5X @ 7500Mbps RAM	Yoğun yük altında donma, RAM test fail	Enerji yönetimi, PoP lehim yorulması	Güç hattı + reballing, LPDDR5 güç rail ölçümü

⚡ Güç Yönetimi (PMIC)

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple PMIC (Dialog DA9210 gelişmiş)	Çoklu güç rayı, SoC ve kamera beslemeleri	Açılmıyor, boot döngüsü, kamera güç sorunları	Soğuk lehim, kapasitör kısa, PMIC arızası	Ölçüm + reballing, PMIC değişimi
Qualcomm PMI8996 (şarj yan PMIC)	Şarj IC + LED driver + haptik kontrol	Şarj olmuyor, titreşim yok, LED arıza	SMBus iletişim hatası, güç tüpü hasarı	SMBus sinyal kontrolü, PMIC reballing

🔊 Ses Codec ve Amplifikatör

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Cirrus Logic CS42L71 / CS42L77	Stereo ADC/DAC, 24-bit/192kHz, kulaklık güçlendirici, aktif gürültü yönetimi	Ses yok, kulaklık tanınmıyor, mikrofon çalışmıyor, AirPods bağlantı kopması	Kısa devre, soğuk lehim, ESD, I2C iletişim hatası	Ses yolu reballing, ESD koruma kontrolü, I2C sinyal osiloskop, codec değişimi
Texas Instruments TAS2557	Sınıf-D hoparlör amplifikatör; akıllı amplifikasyon	Hoparlör sesi yok veya bozuk	Beslenme hattı kesilmiş, kısa devre, ısı	Güç hattı ölçümü, kısa devre tespiti, IC değişimi

🔋 Şarj ve Batarya Yönetimi

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Texas Instruments BQ25898	18W PD/QC şarj IC, I2C kontrol, 3A	Yavaş şarj, register okunamıyor, şarj algılamıyor	I2C hat sorunu, OVP tetiklemesi, güç tüpü hasarı	I2C sinyal osiloskop kontrolü, OVP direnç kontrolü, IC değişimi
Texas Instruments BQ27742	Li-ion kapasite ölçümü, doğrulama IC, şifreli	Yanlış batarya yüzdesi, sıfırlanıyor, batarya şişmesi	Öğrenim döngüsü sıfırlama, ESD hasarı	Gauge programlama, batarya değişimi, IC reballing

📶 WiFi / Bluetooth / GPS

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Qualcomm WCN6855	WiFi6E (802.11ax 6GHz) + BT5.3, ultra düşük güç	6GHz bant gözükmuyor, WiFi kesilmeleri, BT eşleşme sorunu	FW/yazılım desteği yok, anten bağlantısı	Yazılım + anten kontrolü, FW güncelleme
Broadcom BCM47755	GNSS (GPS+GLONASS+ BeiDou+Galileo), çift frekans L1/L5	Yüksek binalar arası GPS kayıpları, konum kayması	L5 band anten bağlantısı, LNA arızası	L5 anten ve LNA kontrolü, anten kablo onarımı

Entegre / IC Adı

Görev

Arıza Belirtileri

Olası Arıza Nedeni

Çözüm Yöntemi

Qualcomm

WCN6855

WiFi6E (802.11ax 6GHz) + BT5.3, ultra düşük güç

6GHz bant gözükmuyor, WiFi kesilmeleri, BT eşleşme sorunu

FW/yazılım desteği yok, anten bağlantısı

Yazılım + anten kontrolü, FW güncelleme

Broadcom

BCM47755

GNSS (GPS+GLONASS+

BeiDou+Galileo), çift frekans L1/L5

Yüksek binalar arası GPS kayıpları, konum kayması

L5 band anten bağlantısı, LNA arızası

L5 anten ve LNA kontrolü, anten kablo onarımı

🧭 Sensörler (IMU, Proximity, Face ID)

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple Face ID (Structured Light)	Nokta Projektörü + Kızılötesi Kamera + Flood Illuminator	Face ID kurulmuyor, yüz tanıma başarısız	Flex hasarı, Secure Enclave eşleştirme, nokta projektörü arızası	Resmi Apple bileşen eşleştirme, flex onarım, projektör değişimi
Avago APDS-9960	Yakınlık + Ortam Işığı + Renk + Jest	Ekran görüşmede kapanmıyor, jest yok, ortam ışığı algılamıyor	IR VCSEL hasarı, pencere kirliliği, I2C arıza	VCSEL + pencere kontrolü, temizlik, IC değişimi
InvenSense ICM-42688	6-Eksen IMU, düşük gürültü	OIS stabilizasyon titreşimi, adımsayar hata	SPI saat kayması, kalibrasyon kaybı	SPI protokol analizi, kalibrasyon yenileme

🗃️ EEPROM / Güvenli Element

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple Secure Enclave	Şifreli anahtar depolama, biyometrik hash	Touch/Face ID çalışmıyor, biyometrik kilit	SE bozulması, yetkisiz onarım	Resmi Apple desteği, bileşen eşleştirme
Microchip ATECC608A	ECC kriptografi, anahtar saklama, eSIM yardımcı	Kimlik doğrulama başarısız, eSIM profil yüklenemiyor	Güvenli kanal kurulamıyor, I2C hat sorunu	Üretici desteği, IC değişimi

🔑 Tuş / SIM / eSIM

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
NXP SE050	eSIM profil yönetimi, NFC kriptografi	eSIM profil yüklenemiyor, NFC işlem hatası	I2C/SPI hat sorunu, profil bozulması	Profil yeniden yükleme, güvenli element değişimi
ST33G1M2	GlobalPlatform eSIM, M2M profil	M2M eSIM sağlanamıyor	TSM sertifika hatası	Profil sağlama yenileme

🔌 USB / Type-C / PD

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple USB 3 Control (SoC entegre)	USB 3.0 kontrolör, SuperSpeed, DisplayPort	USB tanınmıyor, OTG çalışmıyor, ekran çıkışı yok	USB yol açık devre, CC pin ESD hasarı, FW sorunu	USB CC + Vbus ölçümü, FW kontrolü, CC1/CC2 direnç ölçümü
Texas Instruments HD3SS3220	USB-C MUX, DisplayPort + USB 3.1	USB-C ekran çalışmıyor, DP alternat mod başlatılamıyor	DP pin seçimi hatası, MUX kontrol sinyal hatası	MUX IC değişimi, DP pin ölçümü, MUX kontrol hattı onarımı

📱 Ekran Sürücü ve Dokunmatik

Entegre / IC Adı	Görev	Arıza Belirtileri	Olası Arıza Nedeni	Çözüm Yöntemi
Apple ProMotion sürücü (SoC içi)	120Hz ProMotion, HDR10+, LTPO2	Dinamik ada titreşimi, 120Hz sabitlenemiyor	ProMotion sürücü sorunu, DSI veri hız sorunu	Yazılım güncellemesi, DSI sinyal analizi, sürücü reballing
Synaptics S3908 (3D Touch)	Çok noktalı, Force Touch desteği	Force touch tepkisiz, yalnızca 2D dokunmatik	Basınç sensörü bağlantısı, sürücü IC arızası	Basınç sensörü FPC kontrolü, IC reballing

Entegre / IC Adı

Görev

Arıza Belirtileri

Olası Arıza Nedeni

Çözüm Yöntemi

Apple ProMotion

sürücü (SoC içi)

120Hz ProMotion,

HDR10+, LTPO2

Dinamik ada

titreşimi, 120Hz

sabitlenemiyor

ProMotion sürücü sorunu, DSI veri hız sorunu

Yazılım güncellemesi, DSI sinyal analizi, sürücü reballing

Synaptics

S3908 (3D Touch)

Çok noktalı,

Force Touch

desteği

Force touch tepkisiz,

yalnızca 2D

dokunmatik

Basınç sensörü

bağlantısı,

sürücü IC

arızası

Basınç sensörü FPC kontrolü, IC reballing

📡 Sinyal Kısaltmaları Sözlüğü (MIPI CSI & I2C Ağırlıklı)

Aşağıdaki tablo, şemada ve teknik servis dokümanlarında sıkça karşılaşılan sinyal kısaltmalarının Türkçe anlamlarını ve kategorilerini içerir. Bu terimler, iPhone 15 Pro Max anakart onarımında arıza tespiti için hayati önem taşır.

Kısaltma	Türkçe Anlamı	İngilizce Karşılığı	Kategori
MIPI_CSI_CLK_P/N	MIPI CSI-2 Diferansiyel Saat Sinyali	MIPI CSI-2 Differential Clock Signal	Kamera / MIPI
MIPI_CSI_DATA0_P/N	MIPI CSI-2 Veri Kanalı 0 (P/N)	MIPI CSI-2 Data Lane 0 (Positive/Negative)	Kamera / MIPI
I2C3_CAM_PMU1_ SCL_1V8	Ön Kamera I2C Saat Sinyali (1.8V)	Front Camera I2C Clock Signal (1.8V)	Kamera / I2C
I2C3_CAM_PMU1_ SDA_1V8	Ön Kamera I2C Veri Sinyali (1.8V)	Front Camera I2C Data Signal (1.8V)	Kamera / I2C
GPIO_CAM_PMU1_TO _FCAM_SHDN_L_1V8	Ön Kamera Shutdown GPIO (Düşük Aktif, 1.8V)	Front Camera Shutdown GPIO (Low Active, 1.8V)	Kamera / Kontrol
PP1V23_FCAM_DVDD	Ön Kamera Dijital Çekirdek Beslemesi 1.23V	Front Camera Digital Core Supply 1.23V	Kamera / Güç
PP2V925_FCAM_ AVDD_CONN	Ön Kamera Analog Beslemesi 2.925V	Front Camera Analog Supply 2.925V	Kamera / Güç
PP1V8_FCAM_ VDDIO_CONN	Ön Kamera I/O Beslemesi 1.8V	Front Camera I/O Supply 1.8V	Kamera / Güç
PP1V99_FCAM_ VDD_AF	Ön Kamera Otomatik Odak Beslemesi 1.99V	Front Camera Auto Focus Supply 1.99V	Kamera / Güç
CLK_CAM_PMU1_TO _FCAM_12M_ 1V8_CONN	Ön Kamera 12 MHz Saat Sinyali (1.8V)	Front Camera 12 MHz Clock Signal (1.8V)	Kamera / Saat
PMU_TO_APIRQ_L	Güç Yönetiminden Ana İşlemciye Kesme Talebi	PMIC to AP Interrupt Request (Low)	Güç Yönetimi / Kesme
MIPI_AP_TO_LCM _DATAO_N	Ana İşlemciden Ekran MIPI Arayüzüne Veri İletimi (Negatif)	Transmit Data from AP to LCM MIPI (Negative)	Ekran / MIPI
UART_AP_TO_ BT_TXD	Ana İşlemciden Bluetooth UART Veri Gönderimi	Sending Data from AP to Bluetooth UART	Bluetooth / UART
USB_VBUS	USB Referans Voltaj Girişi	USB Reference Voltage Input	USB / Güç
VBATT_SENSE	Batarya Miktarı Algılama ve İletim	Battery Quantities Detection and Transmission	Batarya / Algılama

🛠️ Arıza Tespit ve Onarım İpuçları

Görseldeki iPhone 15 Pro Max ön kamera bağlantı şeması ve yukarıdaki entegre tabloları doğrultusunda, teknik servis uzmanları aşağıdaki adımları izleyerek cihazda sık görülen arızaları teşhis edebilir:

Ön kamera açılmıyor, siyah ekran: Öncelikle PP1V23_FCAM_DVDD ve PP2V925_FCAM_AVDD_CONN voltajlarını ölçün. Düşük voltaj varsa PMIC (Apple PMIC) veya LDO arızalı olabilir. MIPI_CSI_CLK_P/N ve MIPI_CSI_DATA0_P/N sinyallerini osiloskop ile kontrol edin. Sinyal yoksa FPC konektörünü ve PCB yollarını inceleyin. GPIO_CAM_PMU1_TO_FCAM_SHDN_L_1V8 sinyalini kontrol edin; sürekli düşükse PMIC’ten gelen shutdown sinyali arızalı olabilir.
Face ID çalışmıyor: Apple Face ID (Structured Light) modülünde nokta projektörü veya kızılötesi kamera arızası olabilir. Secure Enclave eşleştirme hatası varsa yetkili servis desteği gerekir. Flex kabloları kontrol edin, temizlik yapın.
Kamera uygulaması donuyor veya crash: I2C3_CAM_PMU1_SCL_1V8 ve I2C3_CAM_PMU1_SDA_1V8 hatlarını osiloskop ile izleyin. I2C veri trafiği yoksa pull-up dirençleri veya sensör IC’si arızalıdır. Apple ISP’nin reballing gerekebilir.
Otomatik odak çalışmıyor: PP1V99_FCAM_VDD_AF voltajını ölçün. 1.99V yoksa VCM sürücü (DRV201A) arızalı olabilir. Bobin direncini ölçün (açık devre ise VCM değişimi).
USB-C şarj olmuyor veya veri aktarımı yok: USB_VBUS ve CC1/CC2 pinlerini kontrol edin. Apple USB Control (SoC entegre) reballing gerekebilir. Texas Instruments HD3SS3220 MUX IC’yi test edin.
Ses yok veya bozuk: Cirrus Logic CS42L77 codec’in I2S ve SLIMbus hatlarını kontrol edin. CODEC_TO_AP_PMU_INT_L sinyalini ölçün. Hoparlör amplifikatörü (TAS2557) güç beslemesini kontrol edin.

💡 Uzman İpucu: iPhone 15 Pro Max anakartında ön kamera bağlantıları için kullanılan MIPI CSI-2 hatları, yüksek frekanslı (1.5–2.5 GHz) diferansiyel sinyallerdir. Bu sinyalleri ölçerken yüksek bant genişliğine sahip bir osiloskop (≥1 GHz) ve diferansiyel prob kullanmanız önerilir. Ayrıca ESD koruma diyotlarını (örneğin I2C3_CAM_PMU1_SCL_1V8 ve SDA hatları üzerindekiler) kontrol etmeyi unutmayın, çünkü bunlar sık sık arızalanarak kamera iletişim sorunlarına yol açar. Face ID modülü için nokta projektörü (VCSEL) temizliği ve esnek kablo kontrolü kritiktir.

📌 Sonuç

Bu kapsamlı rehberde, iPhone 15 Pro Max anakartının ön kamera (12MP TrueDepth) bağlantı şeması, kritik MIPI CSI-2 sinyalleri, I2C kontrol hatları, güç besleme hatları ve kullanılan temel entegreler detaylandırılmıştır. Teknik servis uzmanları için entegrelerin görevleri, arıza belirtileri, nedenleri ve çözüm yöntemleri tablolar halinde sunulmuştur. Ayrıca sinyal kısaltmaları sözlüğü ve arıza tespit ipuçları ile pratik onarım süreci desteklenmiştir. Bu doküman özgün içeriğiyle, alanında uzman teknisyenler ve elektronik tamir merkezleri için vazgeçilmez bir başvuru kaynağıdır.

Görsel ve veritabanı kaynakları, CEPTELEFONUENTEGRE_VERİTABANI ve CEP_TELEFONU_SERVİS_MANUEL_KISALTMALARI dosyalarındaki güncel teknik verilere dayandırılmıştır. (öğrencilerimize verilmektedir) Cihazın sağlıklı çalışması için periyodik termal yönetim ve entegre lehim kontrolü önerilir.
