iPhone 15/15 Plus Face ID I2C Abnormal Hatası
JCID V1S Pro ile Profesyonel Teşhis, I2C Bus Analizi ve Kapsamlı Onarım Protokolü
İçindekiler
- 1. Giriş ve Problem Tanımı
- 2. I2C Haberleşme Protokolünün Teknik Analizi
- 3. I2C Abnormal Hatasının Kökenleri ve Akım Okumaları
- 4. Faz 1: Fiziksel ve Bağlantı Kontrolleri
- 5. Faz 2: Ölü Face ID Modülü Onarımı
- 6. JCID Repair Assistant ile Bulut Tabanlı Veri Kurtarma
- 7. Yedek Flex Modül Hazırlama ve Programlama
- 8. Donanım Entegrasyonu ve Mikro Lehimleme
- 9. Fonksiyonel Validasyon ve Kalite Kontrol
- 10. Sonuç ve Profesyonel Öneriler
1. Giriş ve Problem Tanımı
Akıllı telefon teknolojisinde biyometrik kimlik doğrulama sistemleri, kullanıcı güvenliğinin temel taşı haline gelmiştir. Apple’ın iPhone 15 ve iPhone 15 Plus modellerinde kullandığı Face ID (TrueDepth Kamera Sistemi), kızılötesi dot projector, flood illuminator ve kızılötesi kamera entegrasyonu ile çalışan karmaşık bir optik-elektronik yapıdır. Teknik servis ortamlarında bu sistemin arızalanması, cihazın ikinci el değerini önemli ölçüde düşüren ve kullanıcı deneyimini olumsuz etkileyen kritik bir sorundur.
Özellikle JCID V1S Pro programlama ve test cihazı üzerinde karşılaşılan I2C Abnormal hatası, Face ID modülünün ana kart ile olan haberleşmesinin tamamen kesildiğini gösteren bir teşhis kodudur. Bu makalede, söz konusu hatanın elektro-fiziksel kökenleri, sistematik teşhis metodolojisi, I2C veri yolu analizi ve profesyonel onarım protokolü akademik bir yaklaşımla ele alınacaktır. iPhone 15 Face ID tamiri süreçlerinde karşılaşılan bu spesifik hata kodu, teknik servis uzmanlarının derinlemesine bilgi sahibi olmasını gerektiren ileri düzey bir arıza senaryosudur.
2. I2C Haberleşme Protokolünün Teknik Analizi
I2C protokolü, 1982 yılında Philips Semiconductor (günümüzde NXP) tarafından geliştirilen, iki hat üzerinden (SDA: Serial Data, SCL: Serial Clock) çalışan, çok-anaçlı (multi-master), senkronize seri bir haberleşme standardıdır. iPhone 15 serisinde Face ID modülü, bu protokolün hızlı mod (Fast Mode, 400 kHz) veya hızlı mod artı (Fast Mode Plus, 1 MHz) varyantlarında çalışmaktadır.
2.1. Fiziksel Katman ve Bus Topolojisi
Face ID modülü içindeki dot projector sürücü entegresi, kızılötesi kamera kontrolcüsü ve şifreleme ASIC’i, aynı I2C busuna bağlı slave cihazlardır. Ana kart üzerindeki Apple A16 Bionic işlemcisi ise master rolündedir. JCID V1S Pro cihazının X-15PM Dot Matrix Activation/Read-Write Board genişletme kartı, bu busa paralel bağlanarak modülün sağlığını test eder. Bus hattında pull-up dirençleri (tipik olarak 1.8V veya 3.3V seviyelerinde, 4.7kΩ – 10kΩ aralığında) bulunur. Bu dirençlerin değerlerindeki sapma veya hatlardaki kısa devre durumları, I2C Abnormal hatasına zemin hazırlar.
2.2. Sinyal Bütünlüğü ve Kapasitif Yük
I2C spesifikasyonuna göre bus üzerindeki toplam kapasitif yük 400 pF’ı geçmemelidir. iPhone 15 Face ID flex kablosu (FPC), çok katmanlı yapısı nedeniyle hatlar arasında kapasitif coupling oluşturabilir. Özellikle dot projector sürücüsünün yüksek hızlı anahtarlama işlemleri sırasında, SDA ve SCL hatlarında meydana gelen çapraz konuşma (crosstalk) veya refleksiyonlar, haberleşme bütünlüğünü bozabilir. Teknik servis uzmanlarının bu elektromanyetik uyumluluk (EMC) faktörlerini göz önünde bulundurması, Face ID dot projector onarımı süreçlerinde başarı oranını artırır.
| Parametre | Standart Değer | iPhone 15 Face ID Ölçüm Değerleri |
|---|---|---|
| I2C Bus Voltaj Seviyesi | 1.8V / 3.3V CMOS | 1.8V (Apple A16 Bionic arayüzü) |
| SCL Frekansı | 100 kHz (Standard) / 400 kHz (Fast) | 400 kHz – 1 MHz (Hızlı Mod) |
| Bus Kapasitansı (Maks) | 400 pF | ~150-250 pF (Normal FPC) |
| Pull-up Direnç | 4.7 kΩ – 10 kΩ | 4.7 kΩ (Ana kart üzerinde) |
| Yükselme Süresi (Tr) | < 300 ns | < 100 ns (Sağlıklı Bus) |
3. I2C Abnormal Hatasının Kökenleri ve Akım Okumaları

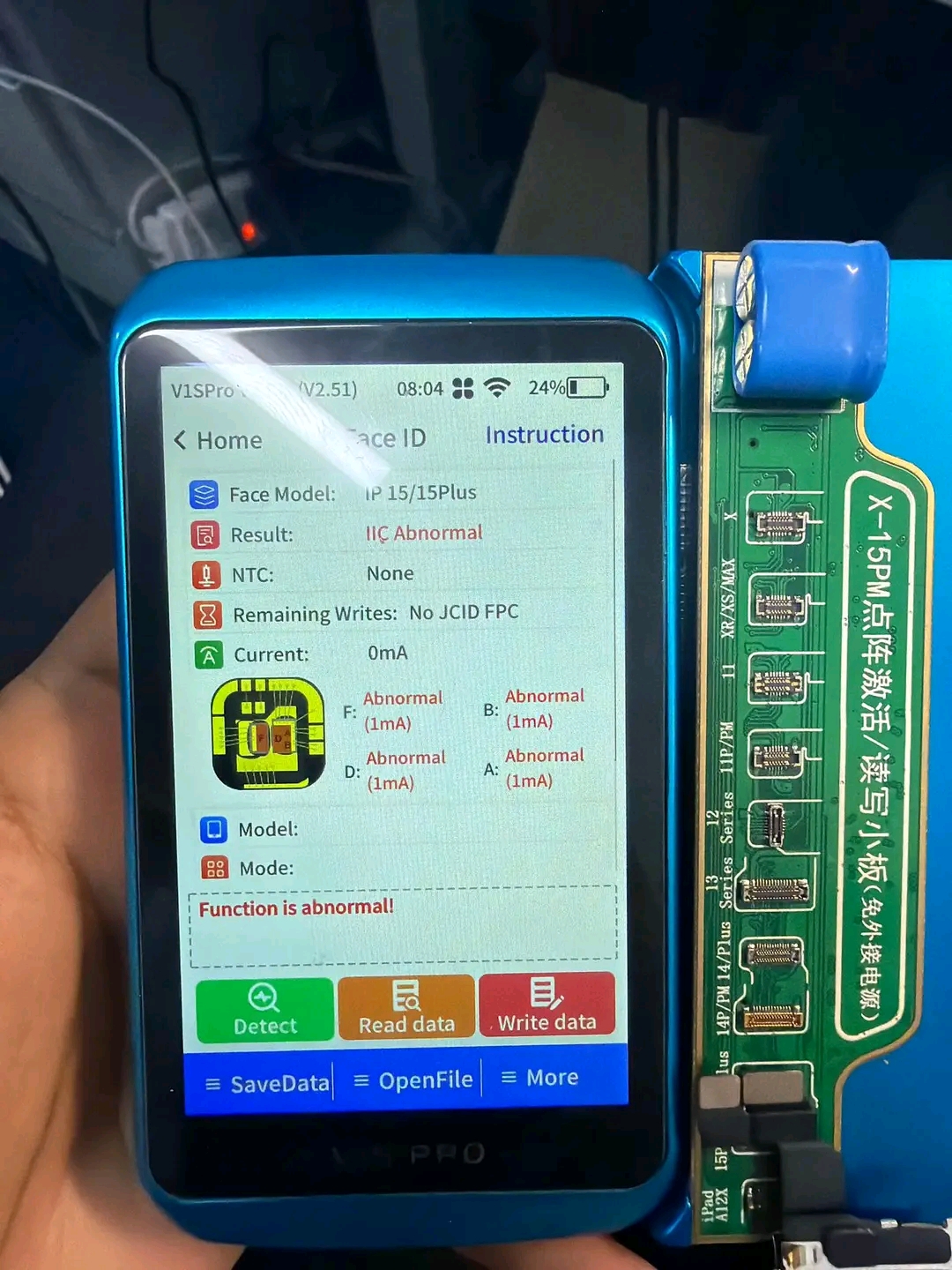

JCID V1S Pro cihazının ekran okumaları, teknik servis uzmanına arızanın doğası hakkında kritik ipuçları sunar. Görseldeki test sonuçları incelendiğinde şu parametreler gözlemlenmektedir:
| Parametre | Ekran Değeri | Teknik Yorum |
|---|---|---|
| Face Model | IP 15/15Plus | Cihaz modeli doğru tanımlanmış |
| Result | I2C Abnormal | I2C bus haberleşmesi kurulamadı |
| NTC | None | Sıcaklık sensörü devre dışı veya kopuk |
| Remaining Writes | No JCID FPC | JCID FPC algılanmadı; orijinal flex veya uyumsuz kart |
| Current (Toplam) | 0mA | Devrede akım akışı yok; açık devre veya ölü IC |
| Sektör F (Ön) | Abnormal (1mA) | Dot projector ön sektörü açık devre |
| Sektör B (Arka) | Abnormal (1mA) | Dot projector arka sektörü açık devre |
| Sektör D (Sol) | Abnormal (1mA) | Dot projector sol sektörü açık devre |
| Sektör A (Sağ) | Abnormal (1mA) | Dot projector sağ sektörü açık devre |
3.1. 0mA Akımın Elektriksel Anlamı
Normal şartlarda sağlıklı bir iPhone 15 Face ID dot projector modülü, aktif durumda 20mA ile 50mA arasında değişen bir çalışma akımı çeker. 0mA okuması, modüle enerji verilmesine rağmen devrenin tamamlanmadığını gösterir. Bu durum üç temel senaryoda ortaya çıkar: (a) VCC ve GND hatları arasında açık devre, (b) Dot projector sürücü ASIC’in tamamen ölmesi (iç yapısal hasar), (c) FPC kablo üzerindeki enerji hatlarının fiziksel kopması. I2C haberleşme hatası ile birlikte görülen 0mA akım, modülün fonksiyonel olarak “ölü” olduğunu teyit eder.
3.2. Bölgesel 1mA Anormal Okumaları
F, B, D, A olarak kodlanan dört sektör, dot projector içindeki VCSEL (Vertical-Cavity Surface-Emitting Laser) diyot dizilerini temsil eder. Her bir sektördeki 1mA anormal okuması, JCID test cihazının sorgu akımını ölçtüğü ancak diyotlardan yansıyan optik veya elektriksel yanıt alamadığı anlamına gelir. 1mA değeri, muhtemelen test cihazının kendi sorgu devresinden kaynaklanan residual (artık) akımdır. Dört sektörün eşzamanlı olarak abnormal okunması, arızanın lokal değil global (modül düzeyinde) olduğunu gösterir ve iPhone 15 Plus Face ID hatası onarımında kompleks bir müdahale gerektiğini ortaya koyar.
4. Faz 1: Fiziksel ve Bağlantı Kontrolleri
Her teknik müdahalede olduğu gibi, cep telefonu teknik servis protokolleri gereği karmaşık arıza senaryolarında öncelikle basit bağlantı sorunları elimine edilmelidir. I2C Abnormal hatası alındığında, uzmanın ilk olarak şu fiziksel kontrolleri sistematik olarak gerçekleştirmesi beklenir:
4.1. Konnektor Temizliği ve Flux Rezidü İncelemesi
FPC (Flexible Printed Circuit) konnektörlerinin pinleri arasında kalan flux kalıntıları, özellikle no-clean flux türlerinin aktivatörleri, zamanla nem çekerek iletken yollar oluşturabilir. Bu yollar SDA ve SCL hatları arasında istenmeyen kısa devrelere veya yüksek empedanslı kaçak akımlara neden olabilir. %99 oranında izopropil alkol (IPA) ve antistatik ESD fırça kullanılarak hem Face ID modülünün FPC konnektörü hem de JCID X-15PM genişletme kartının slotu temizlenmelidir. Özellikle SDA ve SCL pinlerinin oksitlenme kontrolü, 10x – 40x büyütme oranında stereo mikroskop altında yapılmalıdır.
4.2. FPC Yeniden Oturtma ve Mekanik Hizalama
iPhone 15 Face ID flex kablosu, 0.3mm – 0.5mm aralığında ultra-ince bir yapıya sahiptir. JCID test boarduna takılırken konnektörün tam olarak kilitlenmemesi, pinlerin yarı temas etmesine ve sonuçta I2C sinyallerinin bozulmasına yol açar. FPC’nin kart üzerindeki yuvaya dik bir şekilde, eşit basınç uygulanarak oturtulması gerekir. Hizalama hatası durumunda, özellikle saat ve veri hatlarındaki temas direnci (contact resistance) 100mΩ değerini aşabilir ve bu da I2C haberleşmesinin başarısız olmasına neden olur.
4.3. Mikroskobik Hasar İncelemesi
Orijinal Face ID flex kablosu, stereo mikroskop altında (tercihen 20x – 45x büyütme) detaylıca incelenmelidir. Aranması gereken kritik hasar türleri şunlardır:
- Mikro yırtıklar: FPC’nin bükülme noktalarında (neck region) oluşan bakır iz yırtıkları
- Korozyon lezyonları: Sıvı teması sonrası SDA/SCL hatları üzerindeki yeşil-kahverengi oksit tabakaları
- IC çatlağı: Dot projector sürücü ASIC üzerindeki fiziksel çatlaklar veya underfill ayrışması
- Konnektör pin deformasyonu: FPC uç konnektöründeki pinlerin kalkması veya ezilmesi
5. Faz 2: Ölü Face ID Modülü Onarımı ve Veri Kurtarma Stratejileri
Fiziksel kontrollerin tamamlanmasına rağmen JCID V1S Pro üzerinde I2C Abnormal okuması devam ediyorsa, orijinal Face ID modülü içindeki şifreleme IC’sinin (muhtemelen Apple özel tasarimli secure element) fonksiyonel olarak öldüğü varsayımı güçlenir. Bu aşamada kritik bir teknik kısıt devreye girer: Ölü IC üzerindeki şifreli Face ID hizalama verileri (alignment data) fiziksel olarak okunamaz. Bu veriler, Apple’ın güvenlik mimarisi gereği modül ve ana kart arasında unique (eşsiz) bir eşleme (pairing) oluşturur. Dolayısıyla anakart üzerinden Face ID veri okuma işlemi, onarımın vazgeçilmez adımı haline gelir.
5.1. Şifreleme ve Eşleme Mekanizmasının Anatomisi
iPhone 15 serisinde Face ID verileri, Secure Enclave işlemcisi içinde şifreli olarak saklanır. Ancak dot projector’ın optik kalibrasyon verileri (her cihazın ekran ve kamera pozisyonuna özgü geometrik düzeltme katsayıları), Face ID modülünün kendi EEPROM veya entegre flaş belleğinde tutulur. JCID sisteminin “tag-on” veya “non-removal” çözümleri, bu kalibrasyon verilerini orijinal modülden (eğer okunabiliyorsa) veya anakart üzerinden (cloud-based extraction) alarak yeni bir flex modülü programlamayı amaçlar. I2C Abnormal durumunda lokal okuma imkansız olduğundan, bulut tabanlı veri kurtarma protokolü uygulanmalıdır.
6. JCID Repair Assistant ile Bulut Tabanlı Veri Kurtarma
Lokal I2C haberleşmesinin başarısız olması durumunda, JCID ekosisteminin sunduğu JCID Repair Assistant yazılımı ve bulut altyapısı devreye girer. Bu yazılım, iPhone’un ana kartı üzerindeki şifreli Face ID verilerini, cihazın iOS işletim sistemi seviyesindeki donanım API’leri aracılığıyla okuyabilir. Süreç şu adımlardan oluşur:
- Hazırlık ve Bağlantı: iPhone 15 veya iPhone 15 Plus cihazı, orijinal Lightning / USB-C kablo üzerinden bilgisayara bağlanır. Cihazın açık durumda olması (Hello Screen veya kilitli ekran) ve Wi-Fi üzerinden internete erişimi bulunması gerekir.
- Yazılım Entegrasyonu: JCID Repair Assistant (güncel sürüm) bilgisayarda çalıştırılır. Yazılım, cihazın donanım kimliğini (HWID) ve mevcut Face ID modülünün durumunu sorgular.
- Unbind (Koparma) İşlemi: Yazılım arayüzünde “Unbind” veya “Backup Face ID Data” seçeneği kullanılarak, telefonun Secure Enclave ve sistem yazılımı içindeki Face ID eşleme verileri JCID bulut sunucularına yedeklenir. Bu işlem, iOS sürümüne ve JCID veritabanı güncellemelerine bağlı olarak 3-10 dakika sürebilir.
- Veri Doğrulama: Yedekleme tamamlandığında, JCID sunucularında oluşturulan veri paketinin kontrol toplamı (checksum) ve cihaz IMEI/seri numarası eşleşmesi doğrulanmalıdır. Yanlış veri yazımı, yeni modülün tamamen işlevsiz kalmasına neden olur.
7. Yedek Flex Modül Hazırlama ve Programlama
Bulut üzerinden alınan orijinal verilerin, programlanabilir bir yedek Face ID flex modülüne yazılması gerekir. iPhone Face ID programlama sürecinde JCID ekosistemi, tag-on flex ve non-removal FPC olmak üzere iki ana çözüm sunar. iPhone 15/15 Plus modelleri için X-15PM uyumlu yedek parçalar tercih edilmelidir.
7.1. Uyumlu Yedek Parça Seçimi
Piyasada JCID tarafından üretilen veya onaylanan Face ID tag-on flex modülleri bulunmaktadır. Bu modüller, üzerinde programlanabilir bir EEPROM veya entegre kontrolcü barındırır. Satın alma aşamasında şu özellikler kontrol edilmelidir:
- Model uyumluluğu: IP 15/15Plus (SM-928U veya benzeri varyantlar için ek kontrol)
- JCID FPC uyumluluğu: V1S Pro cihazı tarafından tanınabilir olmalı
- Yazma döngüsü: Kaliteli modüller en az 100 yazma/okuma döngüsüne dayanıklıdır
- Dot projector prizma kalitesi: Optik verimlilik orijinale yakın olmalıdır
7.2. Boş Modülün V1S Pro’ya Bağlanması
Yeni, fabrika çıkışlı (blank) JCID flex modülü, X-15PM Dot Matrix Activation Board üzerindeki ilgili slota takılır. V1S Pro cihazı açıldığında, modülün “No JCID FPC” yerine “Ready” veya “Blank” olarak tanımlanması gerekir. Eğer modül tanınmazsa, FPC pinlerinin bükülüp bükülmediği veya board üzerindeki soketin hasarlı olup olmadığı kontrol edilmelidir.
7.3. Bulut Verisinin Yerel Olarak Yazılması
V1S Pro cihazı üzerinde “Write Data” butonu kullanılarak, daha önce JCID Repair Assistant ile bulut hesabına yüklenen veri paketi seçilir. Yazma işlemi sırasında cihaz ekranında ilerleme çubuğu görülür. Başarılı yazma sonrası cihaz otomatik olarak doğrulama (verification) moduna geçer. Bu aşamada modülün I2C busu üzerinden tekrar sorgulanır ve şifreleme IC’sinin yanıt verip vermediği kontrol edilir.
8. Donanım Entegrasyonu ve Mikro Lehimleme
Yazılımsal programlama tamamlandıktan sonra, yeni flex modülünün fiziksel olarak iPhone 15 Face ID mekanizmasına entegre edilmesi gerekir. Bu aşama, cep telefonu teknik servis uzmanının mikro lehimleme becerisini en üst düzeyde gerektiren kritik bir fazdır.
8.1. Tag-On Flex Montaj Teknikleri
Tag-on flex çözümleri, orijinal Face ID FPC konnektörünün üzerine ek bir devre kartının (piggyback) monte edilmesi prensibine dayanır. Bu yöntemde orijinal flexin fiziksel olarak değiştirilmesine gerek kalmaz. Montaj adımları şunlardır:
- Yüzey Hazırlığı: Orijinal FPC konnektörünün üst yüzeyi, ultra ince zımpara kağıdı (1500-2000 grit) veya fiber temizleme kalemi ile oksitlerden arındırılır.
- Flux Uygulaması: RMA (Rosin Mildly Activated) tipi no-clean flux, konnektör pinlerinin üzerine mikro pipetle damlatılır.
- Hizalama: Tag-on flex, stereo mikroskop altında orijinal konnektör pinleriyle birebir örtüşecek şekilde konumlandırılır. 0.1mm hizalama hatası bile I2C hatlarında temassızlığa neden olabilir.
- Lehimleme: Sıcak hava tabancası (hot air gun) 320°C – 350°C aralığında, düşük hava akışı ile tag-on flex pinlerinin erimesi sağlanır. Lehim pastası (solder paste) 183°C erime noktalı Sn63/Pb37 veya 217°C erime noktalı SAC305 (lead-free) alaşımı kullanılabilir.
- Kontrol: Lehimleme sonrası optik muayene ve multimetre ile pin-to-pin iletişim testi yapılır.
8.2. Kompleks Senaryo: Orijinal Flexin Fiziksel Kopması
Eğer orijinal Face ID flex kablosu fiziksel olarak yırtılmış veya konnektör bölgesi tamamen parçalanmışsa, tag-on çözümü yetersiz kalabilir. Bu durumda dot projector prizması ve VCSEL diyot dizisi, orijinal flexten dikkatlice sökülüp yeni bir JCID flex kartına transfer edilmelidir. Bu işlem:
- Ultra ince uçlu cımbız ve spudger kullanımını
- UV ışığı ile sertleşen yapışkanların solvent (IPA veya aseton bazlı) ile yumuşatılmasını
- Prizmanın optik yüzeylerine zarar vermemek için ESD güvenli temiz oda ortamını
- VCSEL diyotlarının anot/katot bağlantılarının mikroskop altında yeniden lehimlenmesini gerektirir
9. Fonksiyonel Validasyon ve Kalite Kontrol
Onarım sürecinin son aşaması, kapsamlı fonksiyonel testlerden geçmektedir. Teknik servis uzmanı, modülü iPhone’a takmadan önce ve takıldıktan sonra çok katmanlı bir doğrulama protokolü uygulamalıdır.
9.1. V1S Pro Üzerinde Pre-Installation Test
Programlanmış yeni flex modülü, JCID V1S Pro ve X-15PM board üzerinde tekrar test edilir. Beklenen okumalar:
| Parametre | Beklenen Değer | Durum |
|---|---|---|
| Result | I2C Normal | Başarılı |
| Current | 20mA – 50mA | Başarılı |
| NTC | Geçerli Sıcaklık Değeri (örn: 25°C) | Başarılı |
| Remaining Writes | > 0 (Yazma hakkı kalmış) | Başarılı |
| Sektör F, B, D, A | Normal (Akım değerleri dengeli) | Başarılı |
9.2. Cihaz Üzerinde Face ID ve Portrait Mod Testi
Modül iPhone 15/15 Plus’a takıldıktan sonra:
- Ayarlar > Face ID ve Parola: “Face ID’yi Ayarla” seçeneği çalıştırılır. Cihaz, yüzün kızılötesi haritasını başarıyla tarayabilmelidir.
- Kilit Açma Testi: Cihaz kilitlendikten sonra Face ID ile kilit açılmalıdır. Farklı ışık koşullarında (loş ortam, parlak güneş ışığı, yan aydınlatma) test edilmelidir.
- Portrait Mod Doğrulaması: Kamera uygulamasında ön kamera Portrait modu açılır. Derinlik algılamanın (bokeh efekti) doğru çalıştığı, yüzün kenarlarında artefakt oluşmadığı kontrol edilir. Portrait modunun çalışması, dot projector’ın hem geometrik kalibrasyonunun hem de optik verimliliğinin doğru olduğunu gösterir.
- Animoji ve Memoji: TrueDepth kameranın yüz kas hareketlerini doğru takip ettiği, Animoji karakterlerinin yüz ifadelerini eşzamanlı kopyaladığı test edilir.
9.3. Termal Yönetim ve Stres Testi
NTC sensörünün “None” okuduğu orijinal senaryoda, onarım sonrası termal korumanın aktif olduğunu doğrulamak için 5 dakikalık ardışık Face ID tarama testi uygulanır. Cihazın arkasındaki ısı dağılımı termal kamera veya infrared termometre ile ölçülür. Dot projector bölgesinde 45°C üzeri ısınma, kalibrasyon hatası veya optik bloğun yanlış montajını işaret eder.
10. Sonuç ve Profesyonel Öneriler
iPhone 15 ve iPhone 15 Plus modellerinde JCID V1S Pro cihazı üzerinde okunan I2C Abnormal hatası, teknik servis uzmanları için çok katmanlı bir teşhis ve onarım sürecini beraberinde getirir. Bu makalede sunulan protokol, I2C haberleşme protokolünün fiziksel katman analizinden başlayarak, bulut tabanlı veri kurtarma, yedek flex programlama ve mikro lehimleme entegrasyonuna kadar uzanan sistematik bir yaklaşımı kapsamaktadır.
Teknik servis operasyonlarında başarı oranını en üst düzeye çıkarmak için şu profesyonel öneriler dikkate alınmalıdır:
- Teşhis önceliği: Her zaman fiziksel bağlantı ve temizlik kontrolleriyle başlayın. Karmaşık IC değişimi, basit bir FPC oturtma hatasından kaynaklanıyor olabilir.
- Yazılım güncelliği: JCID Repair Assistant ve V1S Pro firmware’inin en güncel sürümde tutulması, iOS 17/18 uyumluluk sorunlarını önler.
- Parça kalitesi: Ucuz veya markasız tag-on flex modülleri, ileride tekrarlayan arızalara ve müşteri memnuniyetsizliğine yol açar. Orijinal JCID onaylı parçalar tercih edilmelidir.
- Dokümantasyon: Her onarım adımı fotoğraflanmalı ve müşteriye raporlanmalıdır. Bu, hem şeffaflığı artırır hem de olası garanti taleplerinde teknik servisi korur.
- Eğitim ve sertifikasyon: Cep telefonu tamir kursu programları aracılığıyla mikro lehimleme ve BGA rework tekniklerinde sürekli pratik yapılması, Face ID gibi ileri düzey onarımlarda el becerisini kritik ölçüde geliştirir.
Sonuç olarak, I2C Abnormal hatası başlangıçta ümitsiz bir senaryo gibi görünse de, doğru teşhis araçları, bulut tabanlı veri kurtama metodolojileri ve hassas mikro lehimleme teknikleri ile tamamen çözülebilir bir arızadır. Teknik servis uzmanlarının bu protokolü eksiksiz uygulaması, hem işletme karlılığını artıracak hem de son kullanıcıya yeniden işlevsel bir biyometrik güvenlik deneyimi sunacaktır.
