Sorunun Tanımı: Modem Firmware Eksikliği ve Voltaj Ölçümleri

Cep telefonu servis teknisyenleri olarak sıklıkla karşılaştığımız senaryolardan biri, modem firmware’i olmayan veya baseband iletişimi kuramayan iPhone cihazlardır. Bu durumda yapılan ilk işlem genellikle “Buck hatlarını ölç” veya “SMPS kontrol et” şeklinde olur.

Multimetre ile yapılan ölçümlerde, SMPS1 hattında 15 mV ile 40 mV arasında bir voltaj değeri görüldüğünde, ilk akla gelen “baseband çipinde kısa devre var” olur. Ancak bu noktada yapılan kritik hata, gerçek bir kısa devre olmadan gereksiz yere baseband veya PMU_RF entegrelerine müdahale etmektir.

Yaygın Yanlış Teşhis: 15-40mV Düşümü Her Zaman Kısa Devre mi?

Birçok tecrübesiz teknisyen için 15-40mV seviyesindeki voltaj, düşük impedance (düşük empedans) ve kısa devre anlamına gelir. Ancak iPhone baseband devrelerinde bu durum her zaman böyle değildir.

Neden Yanlış Teşhis Yapılır?

• Düşük voltaj değeri otomatik olarak kısa devre algısı yaratır
• Cihaz boot ettiğinde B yüzü (baseband tarafı) açılmadığı için voltaj görülmeyebilir
• Şematik diyagramlarda SMPS1 çıkışının yapısı dikkate alınmadan yorum yapılır

Kritik Uyarı: Bu hataya düşerek baseband üzerinde rebaling veya değişim işlemi yapmak, gerçekte sağlam olan entegreyi gereksiz yere riske atmak demektir.

SMPS1 ve Çift Bobin Yapısının Teknik Analizi

iPhone anakart şematiklerini incelediğimizde, SMPS1 (Switching Mode Power Supply 1) çıkışının iki ayrı bobini (inductor) beslediğini görürüz. Bu yapı, buck converter mimarisinin bir gerekliliğidir.

Voltaj Düşümünün Fiziksel Nedeni

SMPS1 hattının iki bobine besleme yapması nedeniyle:

1. Devrede normal çalışma şartlarında 15 mV – 40 mV arasında bir voltaj düşümü (drop) oluşur
2. Bu değer, çift yük (dual coil) yapısının normal karakteristiğidir
3. Her iki bobin paralel çalıştığında görülen bu düşüm, sağlıklı bir devre işaretidir

Önemli Not: Bu voltaj değeri, cihazın B yüzü (baseband işlemci tarafı) aktif olmadığında bile ölçülebilir. Bu durum, voltajın baseband’e ulaşmadığını göstermez; sadece baseband’in henüz aktive olmadığını belirtir.

Doğru Voltaj Ölçümü ve Teşhis Nasıl Yapılır?

Baseband güç hattında gerçek bir kısa devre olup olmadığını anlamak için şu adımları izleyin:

Adım Adım Kontrol Listesi

1. Ölçüm Noktası Seçimi: SMPS1 çıkışından hemen sonra, bobinlerden önce ölçüm yapın
2. Değer Aralığı: 15-40mV gördüğünüzde panik yapmayın, bu normaldir
3. Kısa Devre Kontrolü: Gerçek kısa devrede bu değer genellikle 0-5mV arasında olur ve devamlı çekme vardır

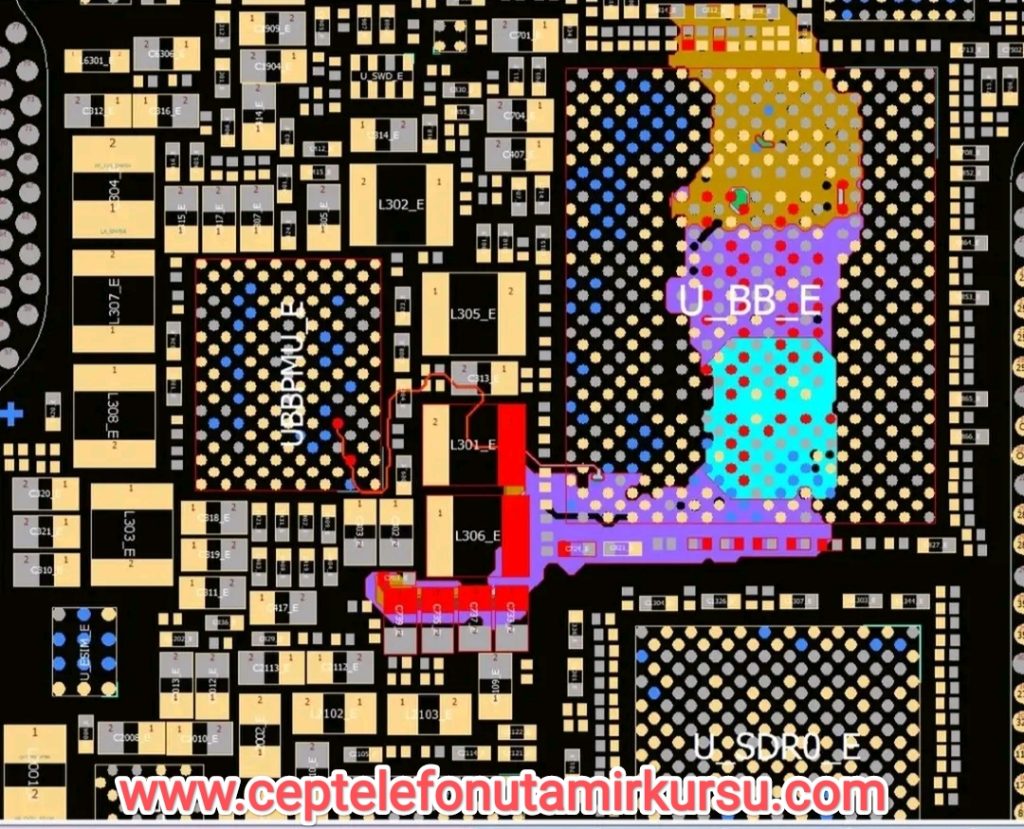

4. Bobin Bağlantıları: L302_E ve L301_E gibi bobinlerin SMPS1’e bağlantısını kontrol edin

Multimetre ile Test

Diyot modunda ölçüm yaparken:

• Sağlam devre: 0.400V – 0.600V arası
• Kısa devre şüphesi: 0.000V – 0.100V arası
• SMPS1 çift bobin yapısında: Düşük voltaj normaldir, diode değerine odaklanın

Baseband ve PMU_RF Sağlık Kontrolü

Voltaj değerleri normal göründüğünde bile cihazda modem firmware hatası varsa, sorun güç hattında değil, iletişim hatlarında veya entegrelerin kendisinde olabilir.

PMU_RF Kontrolü

Power Management Unit RF entegresi, baseband’in güç yönetiminden sorumludur. SMPS1 hattını kontrol ederken:

• PMU_RF çıkışlarındaki stabilizasyon kapasitörlerini kontrol edin
• U_BBPWL_E gibi noktalarda anormal ısınma varsa entegrede sorun olabilir
• BBCPU güç hatlarını (VDD_CORE, VDD_IO) ölçün

Baseband CPU Değerlendirmesi

Baseband CPU (U_BB_E) üzerinde:

1. Soğuk lehim (cold solder joint) kontrolü yapın
2. Underfill (kaplin) çatlamalarını mikroskopla inceleyin
3. Thermal kamera ile anormal ısı noktaları tespit edin

Sonuç ve Teknik Tavsiyeler

iPhone baseband tamiri yaparken SMPS1 hattında görülen 15-40mV düşümü otomatik olarak kısa devre olarak yorumlanmamalıdır. Bu değer, çift bobinli yapının normal çalışma karakteristiğidir ve cihazın B yüzü açılmadan önce bu hatlarda tam voltaj göremezsiniz.

Anahtar Teknik Hatırlatmalar

• Şematik diyagramlarda SMPS1’in çift bobin beslediğini kontrol edin
• Düşük voltaj görünce hemen baseband’e heat gun ile müdahale etmeyin
• Modem firmware hatası için önce yazılım çözümlerini deneyin
• Diğer buck converter hatları (SMPS2, SMPS3) ile karşılaştırma yapın

Uzman Tavsiyesi: Voltaj ölçümlerinde görülen 15-40mV değeri, eğer bobinlerden önce ölçülüyorsa ve diyot değerleri normalse, baseband veya PMU_RF’i değiştirmeden önce diğer iletişim hatlarını (I2C, SPI) kontrol edin. Bu yaklaşım, hem zaman kaybını hem de gereksiz parça değişim maliyetlerini önler.
