Anakart Seviyesinde Veri Kurtarma Neden Önemli?
Sıvı temaslı, yanık veya çarpma sonucu ağır hasarlı bir iPhone anakartı söz konusu olduğunda, standart arıza tespiti çoğu zaman yetersiz kalır. Korozyona uğramış bir pad, kalkmış bir katman ya da kısa devreden geçmiş bir güç hattı, cihazı açılamaz hâle getirebilir. Böyle durumlarda kullanıcı için asıl kayıp cihaz değil, telefonun içindeki fotoğraflar, WhatsApp geçmişi, notlar ve iş verileridir. İşte bu noktada devreye çip değişimi (chip swap / chip-off) yöntemi girer: hasarlı anakarttaki veri taşıyan çipler sökülüp donör bir anakarta (CNC board) aktarılır ve cihaz, verilere erişilebilecek şekilde geçici olarak yeniden ayağa kaldırılır.
Bu makalede iPhone X’ten iPhone 13 Pro Max’e kadar tüm modellerde CPU, NAND, Logic EEPROM, NFC IC, Baseband CPU, Baseband EEPROM ve Wi-Fi Modülü çiplerinin anakart üzerindeki tam konumlarını, referans kodlarını ve bu çiplerin veri kurtarma sürecindeki rolünü teknik servis uzmanı bakış açısıyla ele alıyoruz.
Çip Değişimi (Chip-Off) Yöntemi Nasıl Çalışır?
Apple, A11 işlemciden itibaren CPU ile NAND belleği arasında donanımsal bir eşleştirme (pairing) uygular. Bu eşleştirme sayesinde veriler şifreli tutulur ve NAND tek başına başka bir cihaza takıldığında okunamaz. Bu nedenle veri kurtarma işleminde NAND’ı tek başına değil, CPU ile birlikte bir bütün olarak taşımak gerekir. Süreç kabaca şu adımlardan oluşur:
Öncelikle hasarlı anakart üzerinde hangi hattın veya bileşenin arızaya yol açtığı şematik ve topoloji üzerinden tespit edilir. Ardından CPU, NAND ve Logic EEPROM sıcak hava istasyonu ile dikkatlice sökülür, pedler temizlenip yeniden toplanır (reballing) ve önceden hazırlanmış, sağlam bir donör anakart üzerine monte edilir. Donör kart genellikle aynı model ve aynı devre revizyonuna sahip, fonksiyonel bir “CNC” (parça) kart olarak adlandırılır. Çipler donör karta yerleştirildikten sonra cihaz test edilir; DFU modunda tanınma, iTunes/Finder ile yedekleme alma ya da doğrudan ekran üzerinden verilere erişim sağlanması hedeflenir.
Kritik Çip Kategorileri: Veri Kurtarma ve Normal Kullanım Ayrımı
Aşağıdaki modellere ait şemalarda çipler iki renkte gruplanmıştır. Bu ayrım, hangi çiplerin sadece veriye ulaşmak için, hangilerinin ise telefonu tam fonksiyonel (arama, hücresel veri, Wi-Fi) hale getirmek için taşınması gerektiğini gösterir.
Kırmızı grup taşınmadan CPU–NAND eşleşmesi kopar ve veriye erişilemez; bu yüzden bu dört bileşen veri kurtarmanın çekirdeğini oluşturur. Yeşil grup ise cihazın şebeke araması, mobil veri ve Wi-Fi bağlantısı gibi günlük kullanım fonksiyonlarını geri kazandırmak için ek olarak taşınır; sadece dosya erişimi hedefleniyorsa bu bileşenlere dokunmaya gerek kalmaz.

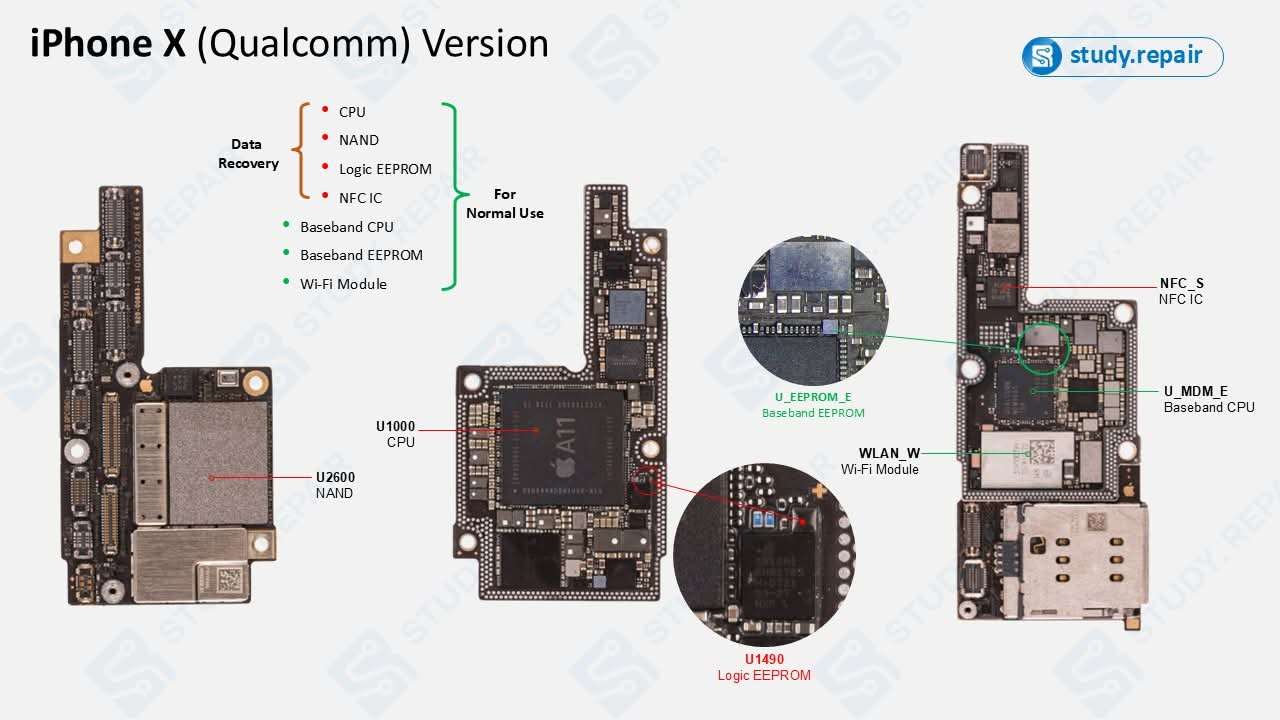

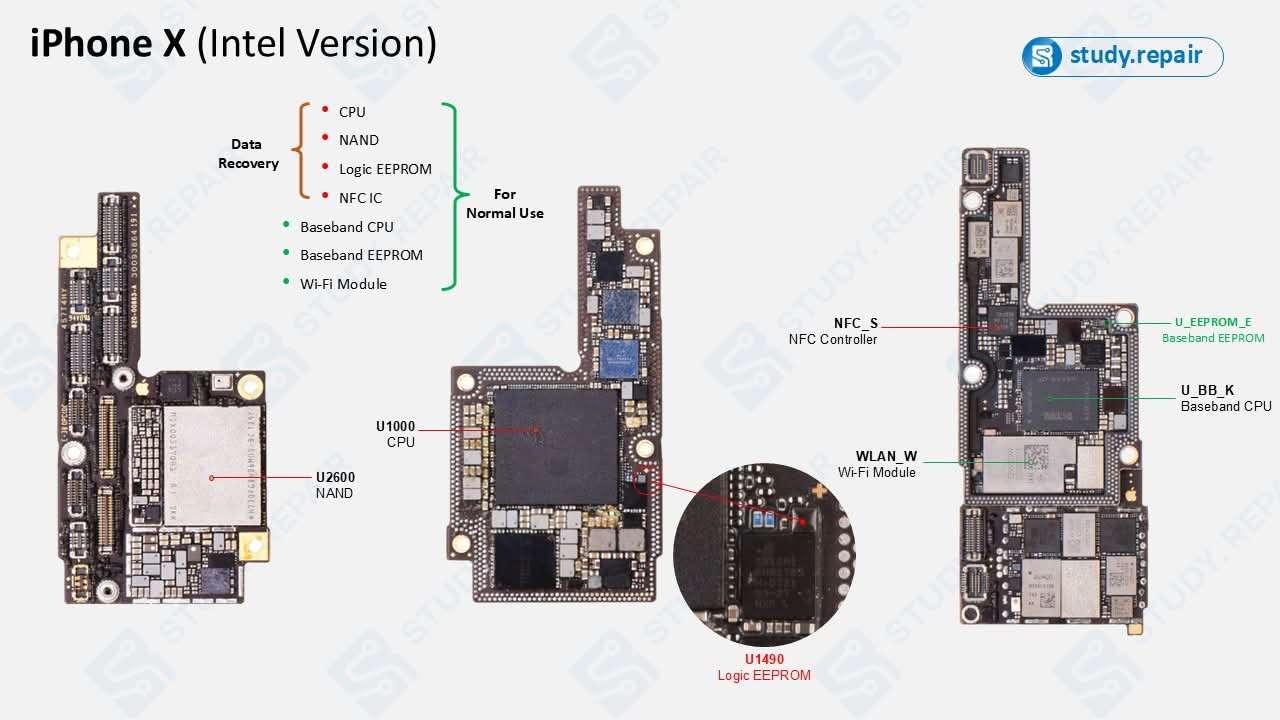

iPhone X (Intel / Qualcomm) Çip Konumları
iPhone X iki farklı modem tedarikçisiyle üretilmiştir: Intel modemli ve Qualcomm modemli versiyonlar. Her iki versiyonda da veri kurtarma çipleri aynı referans kodlarını taşır (U1000 CPU, U2600 NAND, U1490 Logic EEPROM, NFC_S NFC IC); fark yalnızca baseband tarafındaki modem ailesinde ortaya çıkar.
| Referans Kod | Bileşen | Kategori |
|---|---|---|
| U1000 | CPU — Apple A11 işlemci | Veri Kurtarma |
| U2600 | NAND flash bellek | Veri Kurtarma |
| U1490 | Logic EEPROM | Veri Kurtarma |
| NFC_S | NFC IC / Kontrolör | Veri Kurtarma |
| U_MDM_E / U_BB_K | Baseband CPU (Intel / Qualcomm modem) | Normal Kullanım |
| U_EEPROM_E | Baseband EEPROM | Normal Kullanım |
| WLAN_W | Wi-Fi Modülü | Normal Kullanım |

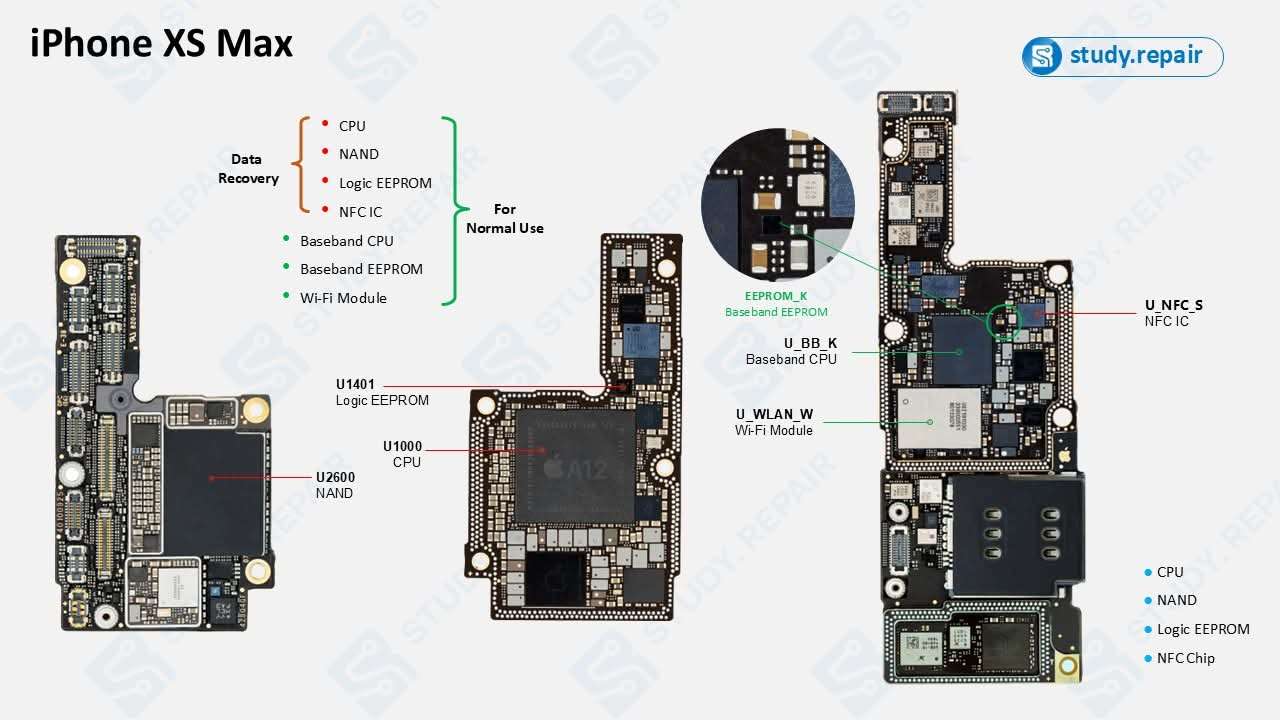

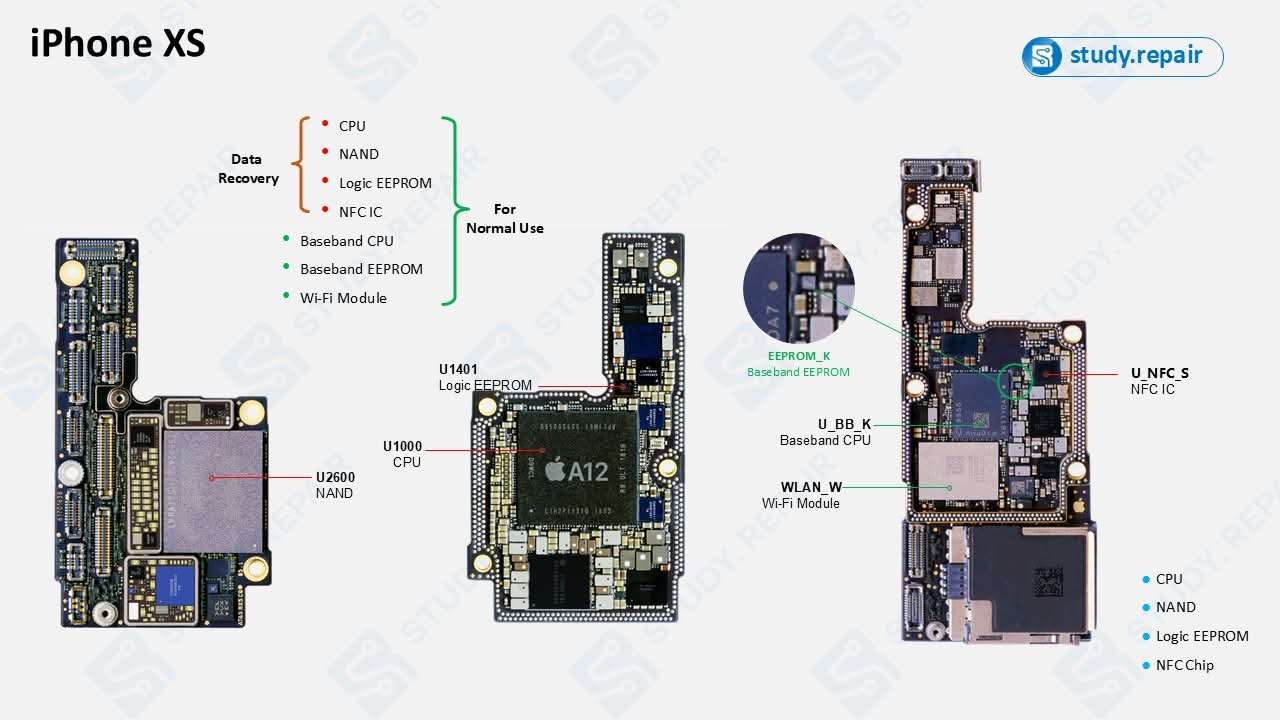

iPhone XS / XS Max Çip Konumları
A12 işlemciyle gelen iPhone XS ve XS Max’te NAND, CPU’nun hemen yanına konumlanmıştır ve Logic EEPROM ile Baseband EEPROM referans kodları neredeyse birebir aynı düzeni korur.
| Referans Kod | Bileşen | Kategori |
|---|---|---|
| U1000 | CPU — Apple A12 işlemci | Veri Kurtarma |
| U2600 | NAND flash bellek | Veri Kurtarma |
| U1401 | Logic EEPROM | Veri Kurtarma |
| U_NFC_S | NFC IC | Veri Kurtarma |
| U_BB_K | Baseband CPU (Qualcomm) | Normal Kullanım |
| EEPROM_K | Baseband EEPROM | Normal Kullanım |
| U_WLAN_W | Wi-Fi Modülü | Normal Kullanım |

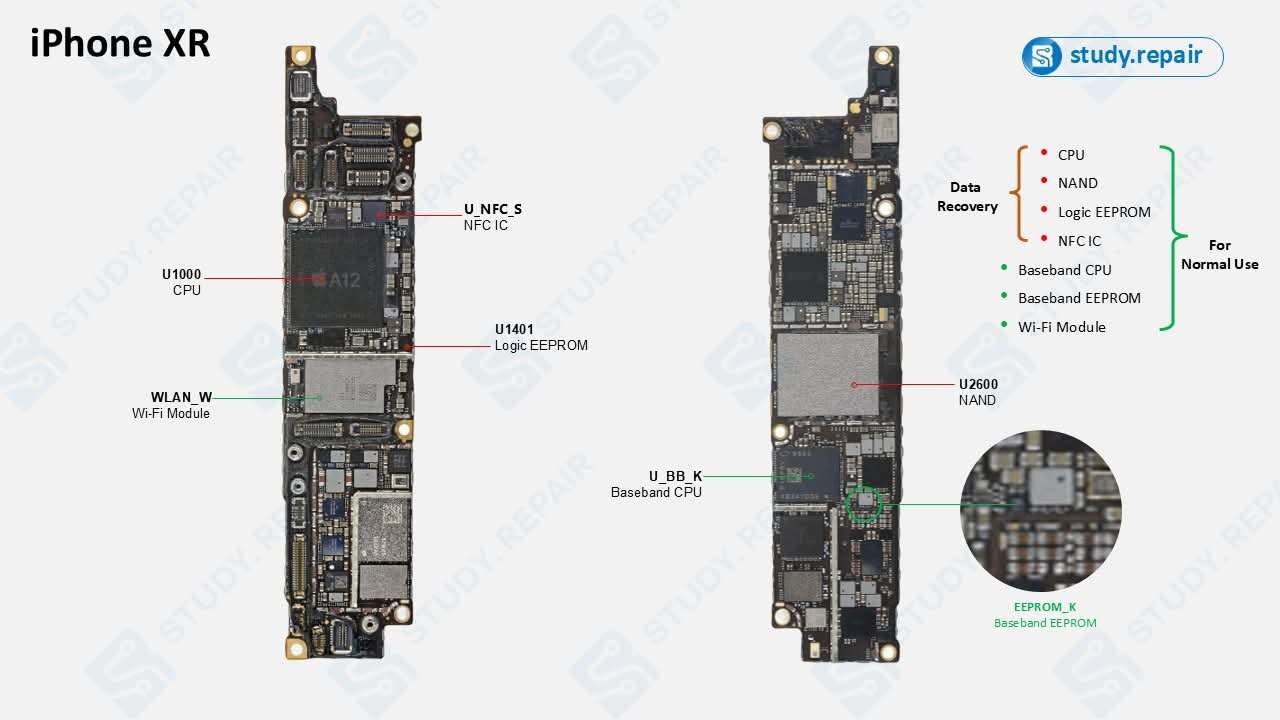

iPhone XR Çip Konumları
iPhone XR anakartı tek parça olarak tasarlanmıştır; XS serisinden farklı olarak üç ayrı plaka yerine tek bir ana gövde üzerinde tüm veri kurtarma çiplerini barındırır.
| Referans Kod | Bileşen | Kategori |
|---|---|---|
| U1000 | CPU — Apple A12 işlemci | Veri Kurtarma |
| U2600 | NAND flash bellek | Veri Kurtarma |
| U1401 | Logic EEPROM | Veri Kurtarma |
| U_NFC_S | NFC IC | Veri Kurtarma |
| U_BB_K | Baseband CPU | Normal Kullanım |
| EEPROM_K | Baseband EEPROM | Normal Kullanım |
| WLAN_W | Wi-Fi Modülü | Normal Kullanım |

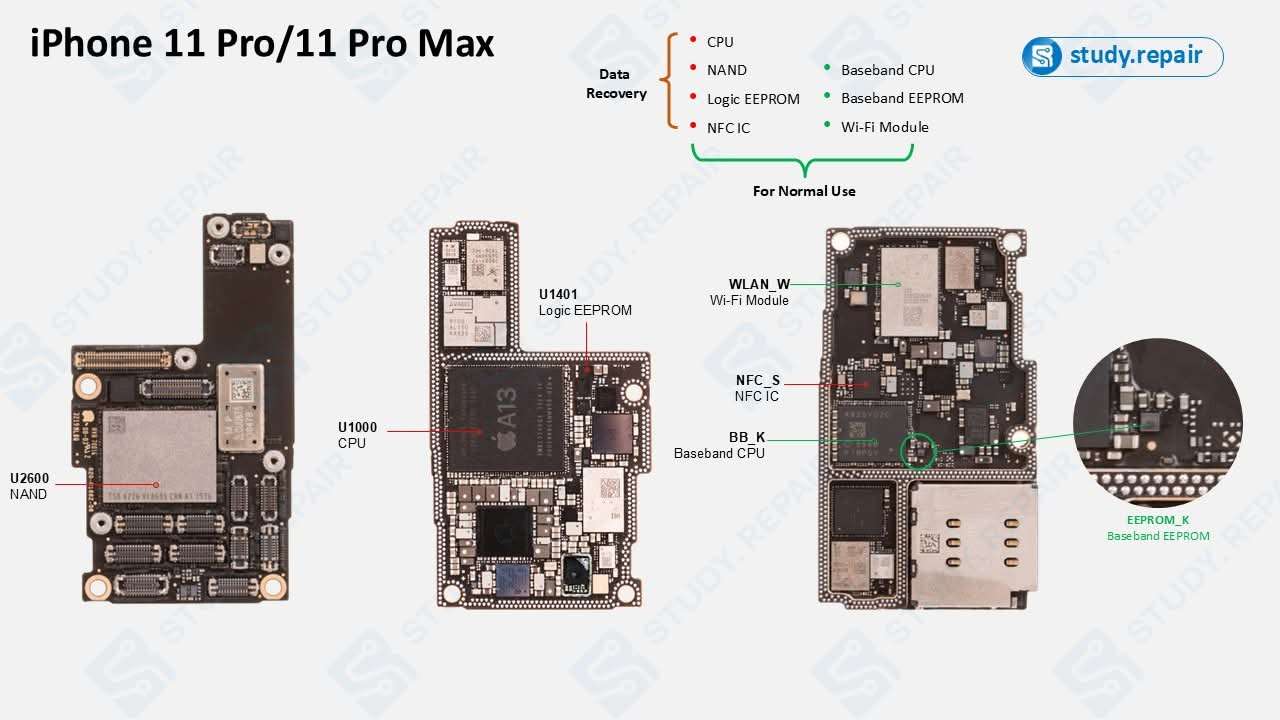

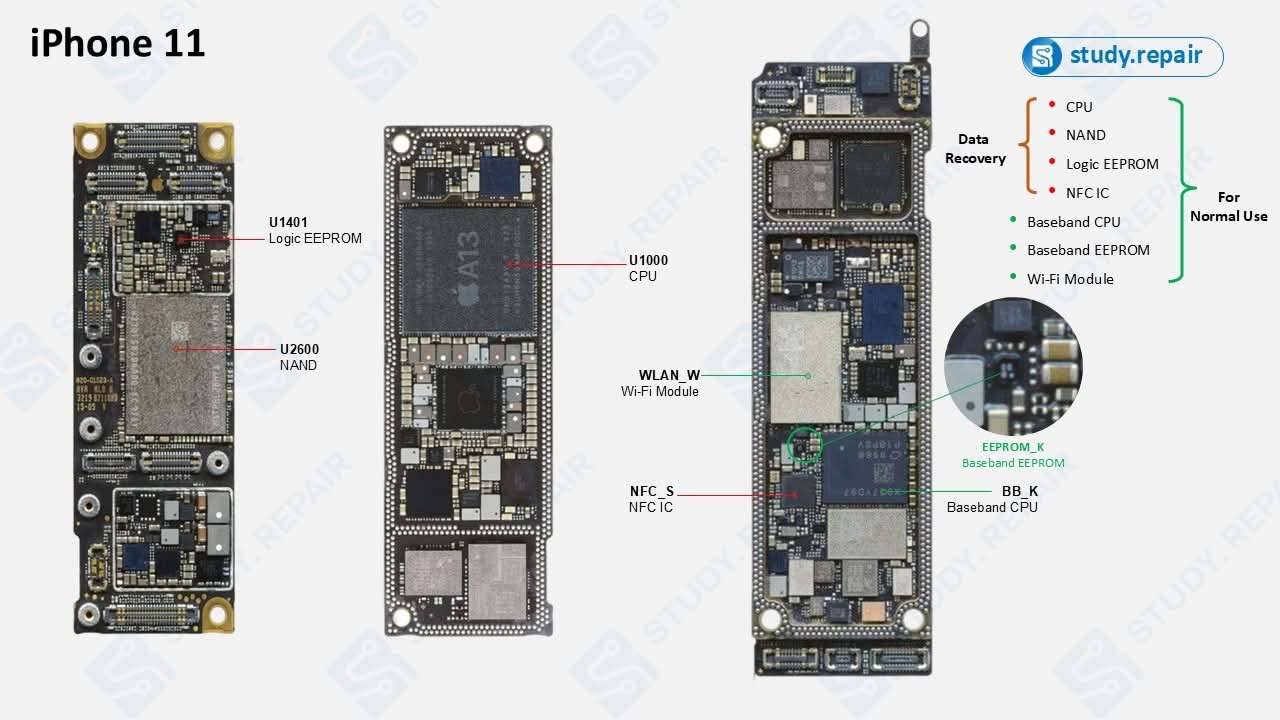

iPhone 11 / 11 Pro / 11 Pro Max Çip Konumları
A13 nesli ile birlikte referans kod düzeni iPhone XS serisiyle büyük ölçüde tutarlı kalır; iPhone 11 tek plakalı, 11 Pro ve 11 Pro Max ise üç plakalı yapıdadır. Baseband EEPROM için EEPROM_K, Baseband CPU için BB_K kodu kullanılır.
| Referans Kod | Bileşen | Kategori |
|---|---|---|
| U1000 | CPU — Apple A13 işlemci | Veri Kurtarma |
| U2600 | NAND flash bellek | Veri Kurtarma |
| U1401 | Logic EEPROM | Veri Kurtarma |
| NFC_S | NFC IC | Veri Kurtarma |
| BB_K | Baseband CPU (Qualcomm) | Normal Kullanım |
| EEPROM_K | Baseband EEPROM | Normal Kullanım |
| WLAN_W | Wi-Fi Modülü | Normal Kullanım |

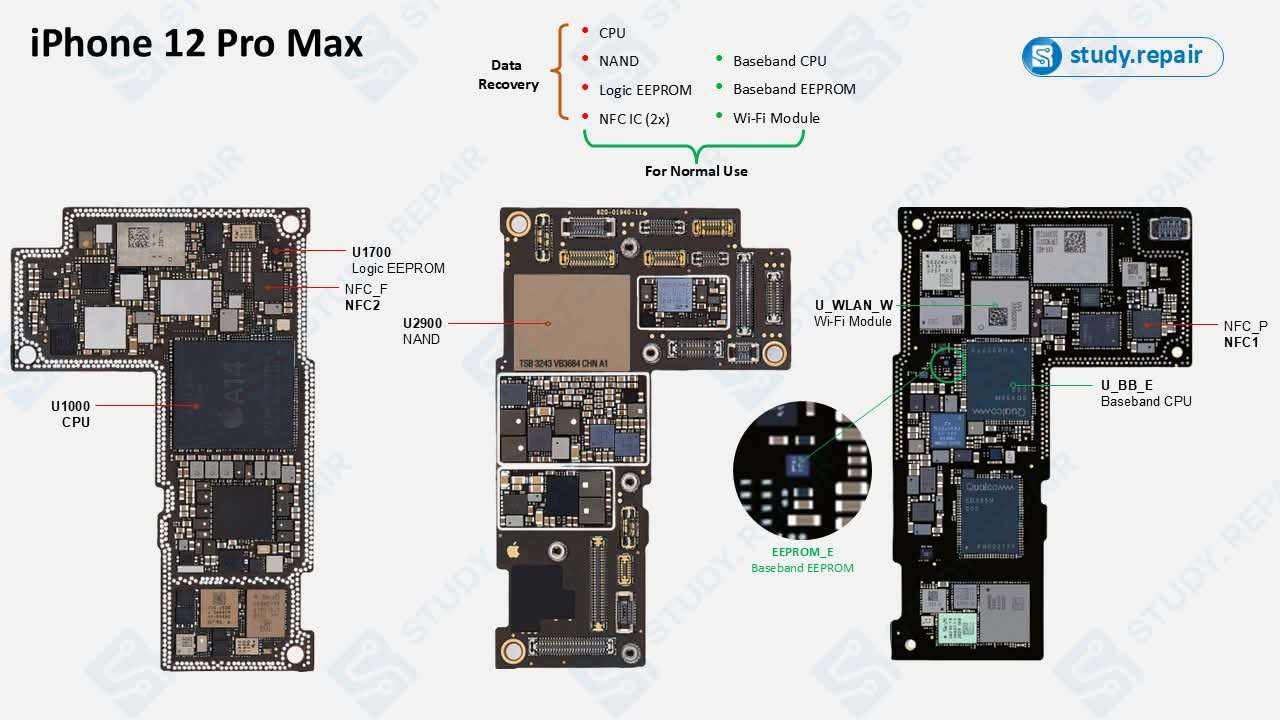

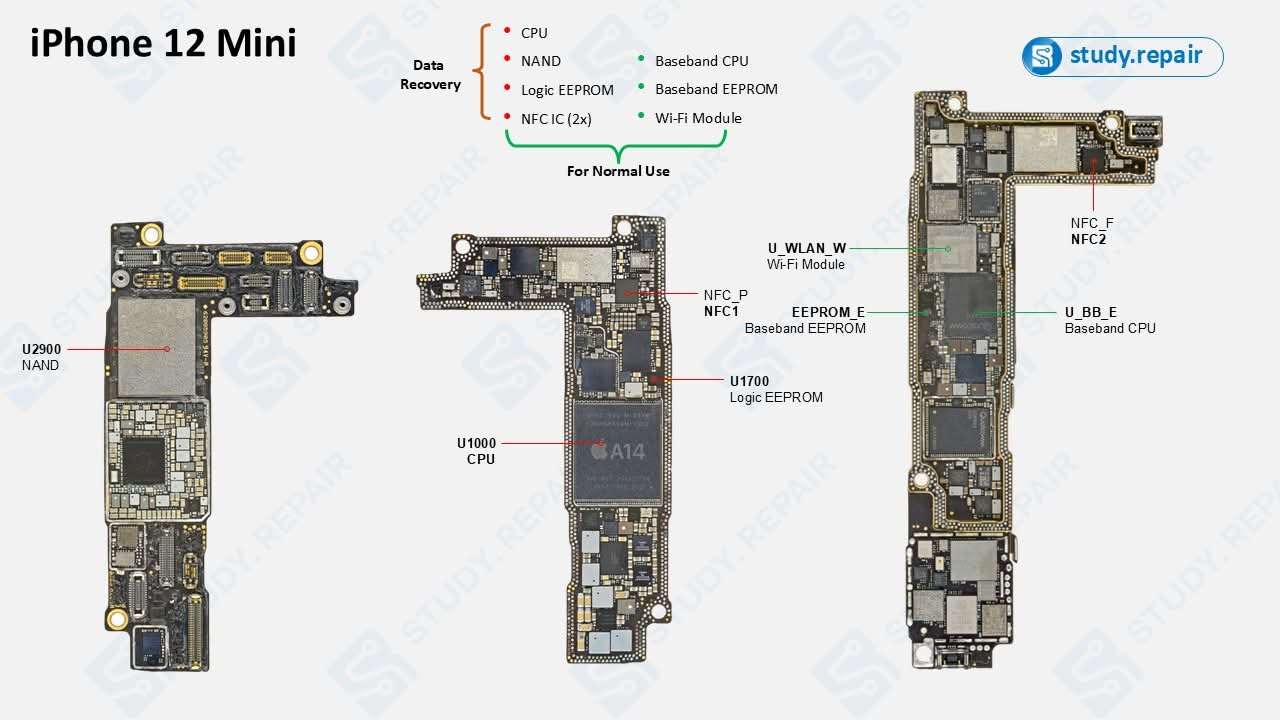

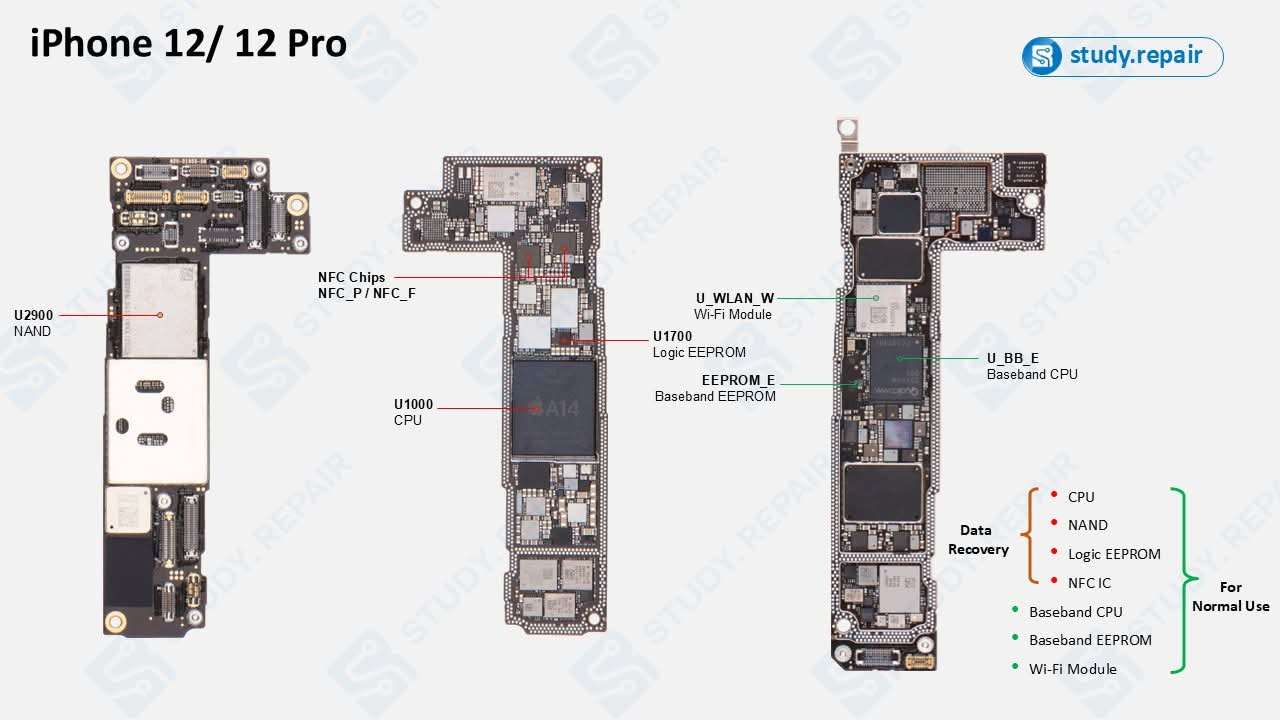

iPhone 12 / 12 mini / 12 Pro / 12 Pro Max Çip Konumları
A14 nesliyle birlikte NFC IC sayısı ikiye çıkar: NFC_P (güç tarafı) ve NFC_F (ön yüz) olarak iki ayrı çip anakart üzerinde yer alır. Veri kurtarma açısından her iki NFC çipinin de eşleşmesi gerektiği unutulmamalıdır. Logic EEPROM yine U1700 koduyla anılmaya başlar.
| Referans Kod | Bileşen | Kategori |
|---|---|---|
| U1000 | CPU — Apple A14 işlemci | Veri Kurtarma |
| U2900 | NAND flash bellek | Veri Kurtarma |
| U1700 | Logic EEPROM | Veri Kurtarma |
| NFC_P / NFC_F | NFC IC (2 adet) | Veri Kurtarma |
| U_BB_E | Baseband CPU (Qualcomm) | Normal Kullanım |
| EEPROM_E | Baseband EEPROM | Normal Kullanım |
| U_WLAN_W | Wi-Fi Modülü | Normal Kullanım |

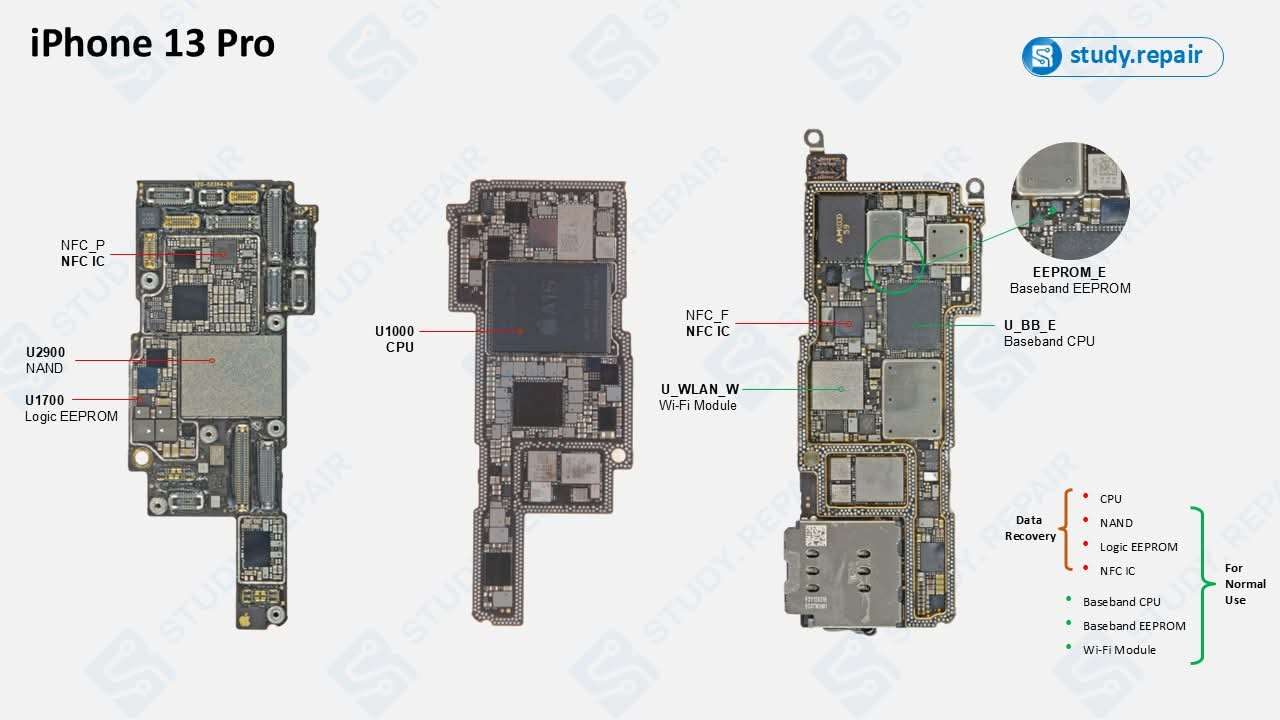

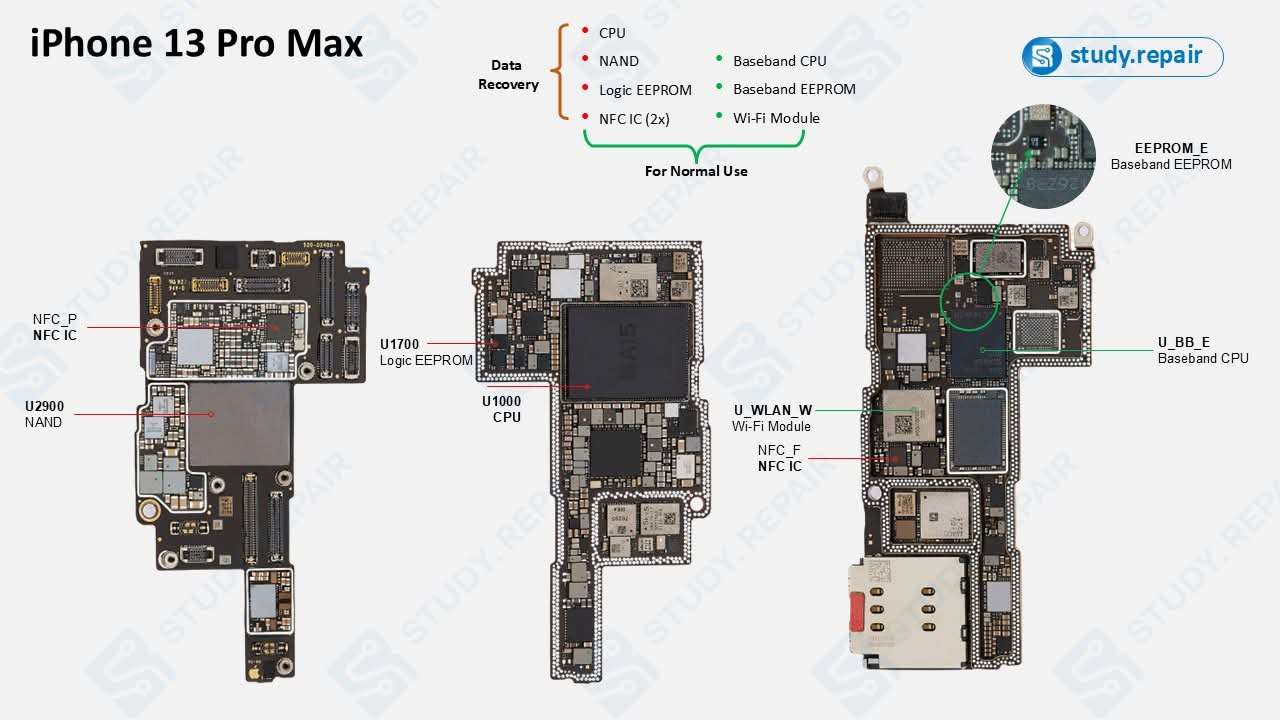

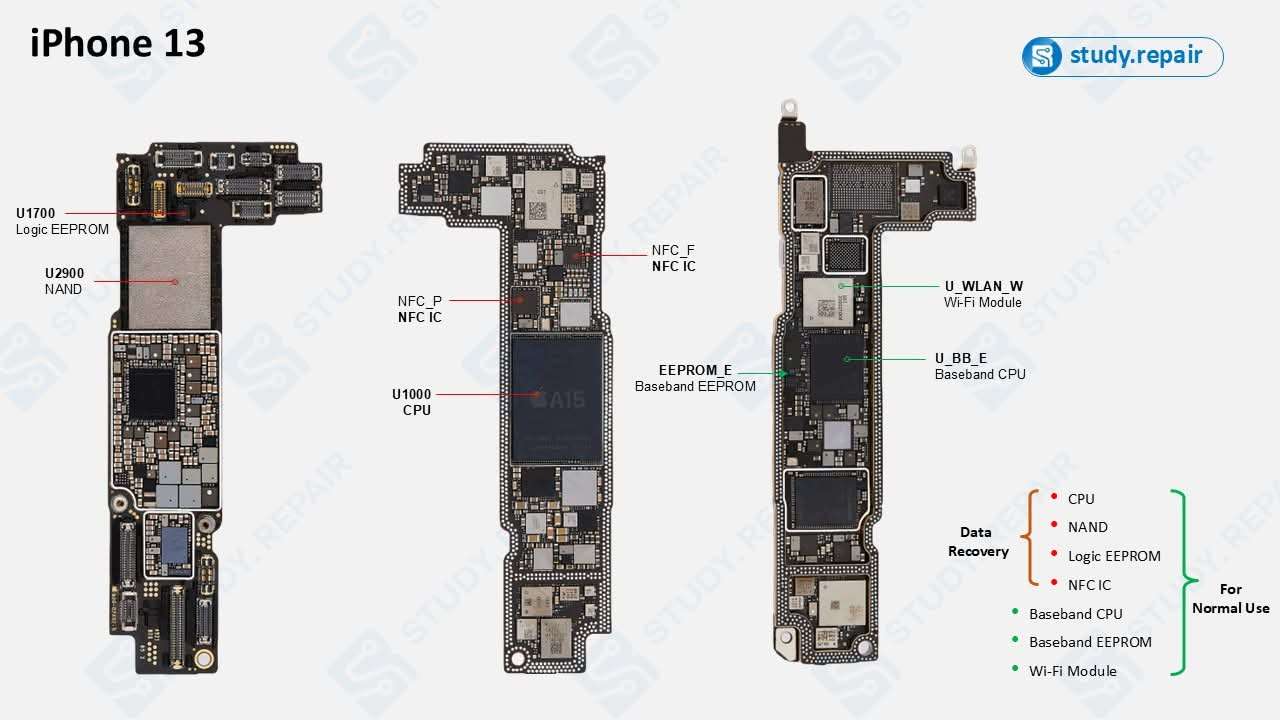

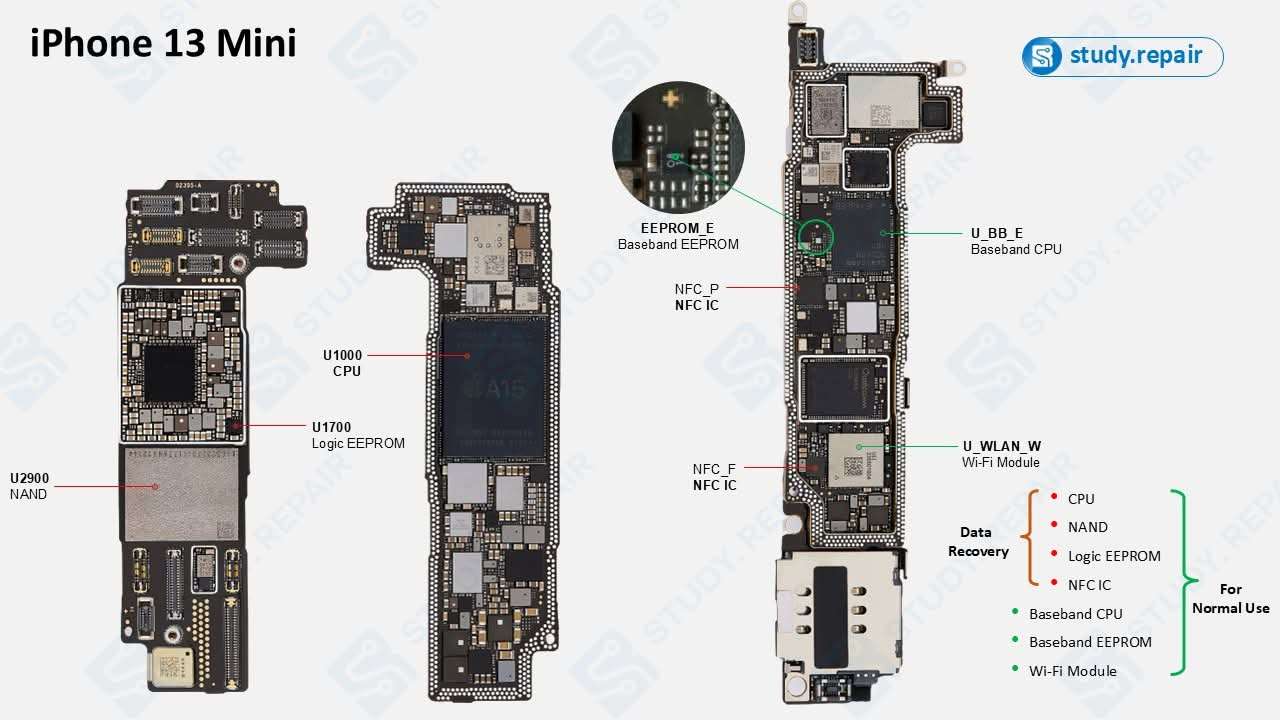

iPhone 13 / 13 mini / 13 Pro / 13 Pro Max Çip Konumları
A15 işlemcili 13 serisinde referans kod mimarisi 12 seriyle aynı kalır; U1000 CPU, U2900 NAND, U1700 Logic EEPROM, çift NFC IC (NFC_P / NFC_F) ve U_BB_E / EEPROM_E / U_WLAN_W baseband grubu tüm dört modelde (13, 13 mini, 13 Pro, 13 Pro Max) aynı isimlendirmeyle karşımıza çıkar; yalnızca çiplerin plaka üzerindeki fiziksel yerleşimi model gövde boyutuna göre değişir.
| Referans Kod | Bileşen | Kategori |
|---|---|---|
| U1000 | CPU — Apple A15 işlemci | Veri Kurtarma |
| U2900 | NAND flash bellek | Veri Kurtarma |
| U1700 | Logic EEPROM | Veri Kurtarma |
| NFC_P / NFC_F | NFC IC (2 adet) | Veri Kurtarma |
| U_BB_E | Baseband CPU (Qualcomm) | Normal Kullanım |
| EEPROM_E | Baseband EEPROM | Normal Kullanım |
| U_WLAN_W | Wi-Fi Modülü | Normal Kullanım |
Referans Kod Sözlüğü (U1000, U2900, U1700…)
Aşağıdaki tablo, farklı iPhone nesillerinde aynı işlevi gören çiplerin nasıl farklı kod adları alabildiğini tek bakışta özetler. Şema okurken bu tablo bir çeviri anahtarı gibi kullanılabilir.
| Referans Kod(lar) | Anlamı |
|---|---|
| U1000 | Ana işlemci (CPU / SoC) — tüm modellerde ortak kod |
| U2600 / U2900 | NAND flash bellek — X/XS/XR/11 serisinde U2600, 12/13 serisinde U2900 |
| U1401 / U1490 / U1700 | Logic EEPROM — nesle göre değişen üç ayrı kod ailesi |
| NFC_S / U_NFC_S / NFC_P / NFC_F | NFC IC — tek NFC’li eski modellerde tek kod, çift NFC’li 12/13 serisinde iki ayrı kod |
| U_BB_K / BB_K / U_BB_E / U_MDM_E | Baseband CPU (modem işlemcisi) |
| EEPROM_K / U_EEPROM_E / EEPROM_E | Baseband EEPROM — modemin kalibrasyon verisini tutar |
| WLAN_W / U_WLAN_W | Wi-Fi / Bluetooth kombo modülü |
CNC Donör Kart ile Çip Taşıma Süreci
Sektörde “CNC kart” olarak anılan donör anakartlar, aynı model ve mümkünse aynı revizyona sahip, fonksiyonel test edilmiş boş anakartlardır. Süreç şu şekilde ilerler: önce donör kart üzerinde taşınacak çipin bulunduğu bölge (CPU, NAND, Logic EEPROM, NFC IC) sıcak hava ile temizlenir ve pedler hazırlanır. Ardından hasarlı orijinal karttan sökülen çip, mikroskop altında hizalanarak donör karda ilgili pedlere yeniden lehimlenir. Reballing aşamasında BGA topu boyutu ve alaşımı çip üreticisinin özgün spesifikasyonuna sadık kalınarak seçilmelidir; aksi hâlde soğuk lehim (cold joint) riski artar.
Yalnızca dört kırmızı çip (CPU, NAND, Logic EEPROM, NFC IC) taşındığında cihaz genellikle DFU veya kurtarma modunda tanınır ve veriye erişim sağlanabilir; ancak hücresel şebeke, mesajlaşma ve bazı Wi-Fi fonksiyonları çalışmayabilir. Tam fonksiyonel bir cihaz hedefleniyorsa Baseband CPU, Baseband EEPROM ve Wi-Fi modülünün de aynı donör karta taşınması gerekir. Bu noktada özellikle Baseband EEPROM’un doğru eşleşmesi kritik önemdedir; yanlış veya uyumsuz bir EEPROM verisi “SIM Yok”, “Acil Aramalar Dışında Kullanılamaz” gibi hatalara yol açar.
Gerekli Ekipman ve Sarf Malzemeleri
| Ekipman | Kullanım Amacı |
|---|---|
| Sıcak hava (hot air) istasyonu | Çiplerin sökülmesi ve donör karda yeniden lehimlenmesi |
| Alt ısıtıcı (preheater) | Anakartın homojen ısıtılarak ısı şokunun önlenmesi |
| Trinoküler mikroskop | Ped hizalama, kısa devre ve çatlak tespiti |
| BGA reballing şablonları | Çip pedlerine üretici standardında lehim topu dizmek için |
| Kurşunsuz / düşük ısı lehim teli ve flux | Hassas pedlerde ısı hasarını azaltmak |
| İzopropil alkol ve ESD fırça | Flux artıklarının ve korozyonun temizlenmesi |
| Dijital multimetre ve termal kamera | Kısa devre hattı ve ısınan bölge tespiti |
| ESD güvenli çalışma istasyonu | Statik elektrik kaynaklı çip hasarının önlenmesi |
Sık Yapılan Hatalar ve Riskler
Bunların dışında yanlış donör kart revizyonu seçmek, reballing sırasında top boyutunu standart dışı seçmek ve flux artıklarını temizlemeden cihazı test etmek, sektörde en sık karşılaşılan hatalar arasındadır.
Sık Sorulan Sorular
Hayır. CPU veya NAND’ın kendisi fiziksel olarak (çatlak, yanık, aşırı ısı) zarar görmüşse veri kurtarma başarı ihtimali düşer. Anakart üzerindeki hasar genellikle güç veya bağlantı hatlarında olduğunda başarı oranı yüksektir.
CPU ile NAND, Apple’ın donanımsal eşleştirmesi nedeniyle her zaman birlikte taşınmalıdır. Logic EEPROM ve NFC IC de veri erişimi için gerekli kabul edilir.
CNC kart, aynı model ve mümkünse aynı revizyona sahip, test edilmiş boş veya fonksiyonel bir anakarttır; genellikle parça tedarikçilerinden veya hurda cihazlardan elde edilir.
Baseband EEPROM, modemin kalibrasyon ve şebeke ayarlarını tutar. Uyumsuz veya eksik bir Baseband EEPROM, cihazın “Geçersiz SIM” ya da “Sadece Acil Aramalar” hatası vermesine yol açar.
Sadece kırmızı grup çipler taşındığında amaç veriye erişmektir, cihazın tam fonksiyonel kullanımı hedeflenmez. Baseband ve Wi-Fi grubu da taşınırsa cihaz büyük ölçüde normal kullanılabilir hâle gelir; ancak Face ID gibi bazı biyometrik özellikler geri gelmeyebilir.
Mikrolehim ve entegre seviyesi anakart tamiri, uygulamalı atölye çalışması gerektiren bir alandır. Cep Telefonu Tamir Kursu’nun anakart tamiri eğitimlerinde bu süreçler adım adım uygulamalı olarak anlatılmaktadır.
Sonuç
ÇİP,Chip, Entegre, IC aynı anlama gelen elektronik terimlerdir.
iPhone X’ten 13 Pro Max’e kadar tüm modellerde çip yerleşimi büyük ölçüde benzer bir mantığı takip eder: CPU ve NAND veri kurtarmanın kalbini oluşturur, Logic EEPROM ve NFC IC bu ikiliyi tamamlar, Baseband ve Wi-Fi grubu ise cihazı günlük kullanıma hazır hâle getirir. Bu referans kodlarını ve konumlarını bilmek, ağır hasarlı bir anakartla karşılaşan teknisyenin doğru ve hızlı karar vermesini sağlar.
