JCID V1S Pro IR Hatası
Teknik Servis Uzmanı Rehberi – Nedenler ve Çözüm Yolları
Önemli Uyarı: Ekranınızda “IR: Abnormal” veya “Function is abnormal!” mesajı görüyorsanız, Face ID sisteminde kritik bir arıza mevcuttur. Bu hata, cihazın yüz tanıma özelliğinin çalışmamasına neden olur.
IR Hatasının Temel Nedenleri
🔧 Donanımsal Arızalar
- IR kamera modülü hasarı
- Flood illuminator (sel ışığı) arızası
- Dot projector (nokta projektör) hatası
- Flex kablo kırılması veya oksidasyon
- Anakart üzerindeki Face ID devre hasarı
⚡ Elektriksel Sorunlar
- IR sensörüne giden voltaj düşüklüğü
- Current değerinin 0mA göstermesi
- NTC (sıcaklık sensörü) anormallikleri
- Kısa devre veya açık devre durumları
- Batarya voltajı yetersizliği
🔌 Bağlantı Problemleri
- Konnektör pinlerinde korozyon
- Yanlış takılmış veya gevşek flex kablo
- Test cihazı ile telefon arasındaki uyumsuzluk
- ESD (elektrostatik deşarj) hasarı
💾 Yazılım ve Veri Sorunları
- EEPROM veri bozulması
- Face ID kalibrasyon verilerinin kaybı
- Yanlış firmware sürümü
- Remaining Writes (kalan yazma) sayısının 0 olması
Adım Adım Çözüm Rehberi
🔍 Servis Prosedürü
- Görsel İnceleme: IR kamera modülünü ve flex kabloları büyüteç altında kontrol edin. Fiziksel hasar veya oksidasyon belirtileri arayın.
- Voltaj Testi: Multimetre ile IR sensörüne giden voltajı ölçün. Normal değerler 1.8V-3.3V arasında olmalıdır.
- Flex Değişimi: Şüpheli flex kabloyu değiştirin. Özellikle iPhone 14 Pro/Pro Max modellerinde flex kırılmaları yaygındır.
- Modül Değişimi: IR kamera modülünü değiştirin. Unutmayın, Face ID modülleri cihaza özeldir ve basit değişim sonrası çalışmayabilir.
- Programlama: JC V1S Pro ile EEPROM verilerini okuyun ve yedekleyin. Gerekirse yeni modüle yazın.
- Anakart Kontrolü: Donanımsal sorun devam ederse, anakart üzerindeki Face ID devrelerini inceleyin. U3700/U3800 entegreleri kontrol edilmelidir.
Uzman Tavsiyesi
Ekranınızda Current: 0mA gösteriyorsa, bu IR devresinde tam bir kopukluk olduğunu gösterir. Önce flex kabloyu, sonra da anakart üzerindeki FPC konnektörünü kontrol edin. iPhone 14 serisinde bu konnektörler darbe sonrası kolayca hasar görebilir.
⚠️ Dikkat Edilmesi Gerekenler
Face ID modülleri Apple tarafından cihaza özel olarak kilitlenmiştir. Sadece modül değişimi Face ID’yi çalıştırmaz. JC V1S Pro gibi programlayıcılarla EEPROM verilerinin aktarılması gerekir. Ayrıca, “Remaining Writes” değeri 0 ise modül artık programlanamaz durumdadır.
Teknik Detaylar ve Değerler

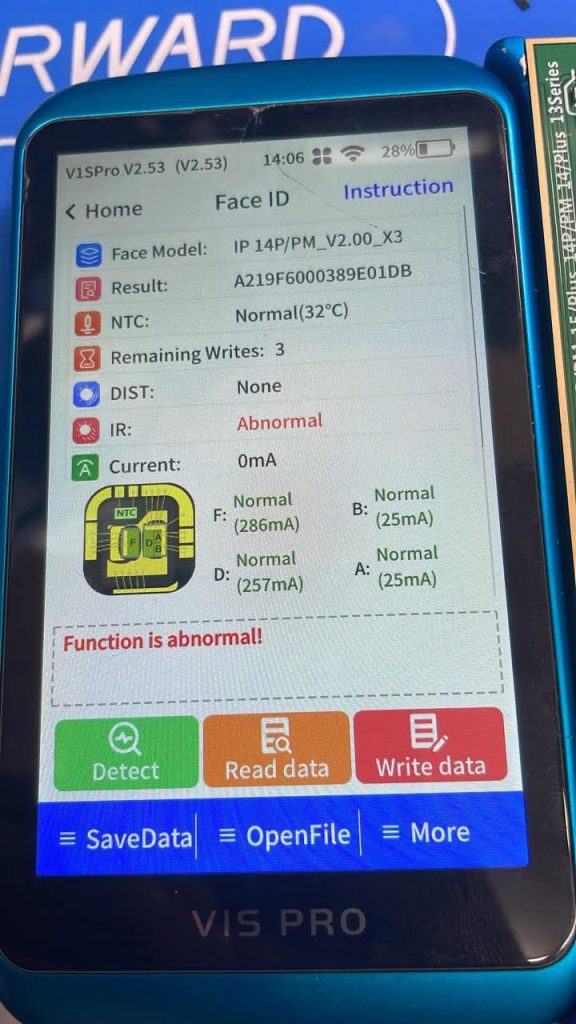

JCID V1S Pro ekranındaki değerlerin anlamları:
Normal Değerler
- NTC: Normal (32°C civarı)
- F (Flood): Normal (280-290mA)
- D (Dot): Normal (250-260mA)
- B & A: Normal (20-30mA)
Anormal Değerler (IR Hatası)
- IR: Abnormal (kırmızı)
- Current: 0mA
- DIST: None
- Result: Hata kodu (A219F…)
Sıkça Karşılaşılan Modeller
Bu hata en sık şu modellerde görülür:
- iPhone 14 Pro / Pro Max: Face Model: IP 14P/PM_V2.00_X3
- iPhone 13 Pro / Pro Max: Darbe sonrası flex kırılmaları
- iPhone 12 Serisi: Dot projector arızaları
- iPhone X-11 Serisi: Flood illuminator sorunları
