⚠️ Kritik Güvenlik Uyarıları
- Kısa devre tespit edildiğinde şarj cihazı veya bataryayı asla bağlamayın.
- Cihazda su hasarı veya korozyon belirtilerini mutlaka inceleyin.
- Her zaman akım sınırlamalı DC güç kaynağı kullanın (Maksimum 2A önerilir).
- Lityum iyon batarya ile çalışırken yangın riskine karşı önlem alın.
Sorunun Tanımı ve Karşılaşılan Belirtiler
Teknik servis tezgahında sıkça karşılaştığımız bir durum: Müşteri iPad Air 3 cihazını getiriyor, cihaz tamamen ölü, hiçbir tepki vermiyor. Şarja takıyorsunuz, kırmızı ışık yok, bilgisayara bağlıyorsunuz tanımıyor. Elinize alıp multimetre ile ölçüm yaptığınızda ise PP_BATT_VCC hattında 3.7V beklerken 0V veya çok düşük bir değer ile karşılaşıyorsunuz. İşte tam da bu noktada bu rehber devreye giriyor.
PP_BATT_VCC hattı, bataryadan gelen ana besleme voltajını PMIC (Power Management IC) yani güç yönetim entegresine taşıyan hayati bir yoldur. Bu hat kesildiğinde veya voltaj düştüğünde sistem hiçbir şekilde beslenemez. A2152 ve A2123 modellerinde bu arıza genellikle batarya konnektörü, sigorta, hat üzerindeki SMD komponentler veya PMIC/CPU çevresindeki kısa devrelerden kaynaklanır.
Adım 1: Batarya Kontrolü ve Gerilim Ölçümü
1Batarya Soketini Çıkarın ve Doğrudan Ölçün
İlk işlem her zaman en basitinden başlamaktır. Cihazı kapatın, arka kapağı sökün ve batarya konnektörünü anakarttan ayırın. Multimetrenizi DC voltaj moduna alın ve batarya pinlerini doğrudan ölçün. Sağlıklı bir bataryada bu değer 3.7V ile 4.2V aralığında olmalıdır.
Eğer batarya voltajı 3.0V altındaysa, batarya derin deşarj olmuş veya ömrünü tamamlamış olabilir. Ancak şunu unutmayın: Batarya voltajı normal bile olsa, konnektör veya anakart tarafında sorun olabilir. Bu yüzden bataryayı hemen değiştirmeden önce ikinci adımı da uygulamakta fayda var.
| Pin Numarası |
İşlev |
Normal Voltaj Değeri |
| 1 |
PP_BATT_VCC (Batarya Artı) |
3.7V – 4.2V |
| 2 |
Batarya Veri Hattı (BMI / Gas Gauge) |
Değişken (1.8V – 3.3V) |
| 3 |
PP_BATT_GND (Toprak) |
0V |
| 4 – 6 |
Ek GND veya İletişim Hatları |
0V / Değişken |
Adım 2: Anakart Üzerindeki Batarya Konnektörü Testi
2Anakart Soketinde PP_BATT_VCC Voltajını Doğrulayın
Bataryayı çıkardıktan sonra, bu kez ölçümü anakart üzerindeki batarya soketinden yapın. Soketin 1. pininde (kırmızı ile işaretlenmiş yol) 3.7V – 4.2V arası voltaj görmelisiniz. Eğer burada voltaj yoksa, problem batarya hattında veya sigortada demektir.
Bu aşamada konnektörün fiziksel durumunu da gözden geçirin. Özellikle sıvı teması görmüş cihazlarda konnektör çevresinde yeşilimsi oksitlenme, kırık pin veya gevşek lehim bağlantıları yaygındır. Büyüteç altında inceleme yapmanız, birçok gizli sorunu ortaya çıkaracaktır.
Usta Tavsiyesi
iPad Air 3 modellerinde batarya konnektörü oldukça hassastır. Yanlış söküm sonucu pinler bükülebilir veya soket tabanındaki mikro lehimler çatlayabilir. Eğer voltaj var ama cihaz açılmıyorsa, soketin alt tabakasındaki lehimleri termal kamera veya büyütülmüş görüntüleme ile kontrol edin.
Adım 3: Batarya Hattı ve Sigorta Kontrolü
3Batarya Artı Hattından Ana Güç Hattına Süreklilik Testi
Anakart konnektöründe de voltaj yoksa, sıra batarya hattını takip etmeye geldi. Batarya konnektörünün 1. pininden başlayarak ana güç hattına doğru devre üzerinde süreklilik (continuity) testi yapın. Bu yol boyunca genellikle bir sigorta (fuse) elemanı bulunur. Bu sigorta, darbe anında açılarak ana devreyi ve pahalı bileşenleri korur.
Süreklilik testinde devre açık (open line) gösteriyorsa, iki olasılık vardır: Sigorta atmıştır veya hat üzerindeki bir komponent (kapasitör, bobin veya direnç) yanmıştır. iPad Air 3 şemasında bu sigorta, batarya konnektörüne çok yakın bir konumda, küçük dikdörtgen bir SMD komponent olarak yer alır.
Sigortayı kontrol etmek için üzerinden direnç ölçümü yapın. Sağlıklı bir sigorta neredeyse 0 ohm göstermelidir. Eğer sonsuz direnç (OL) okuyorsanız, sigorta atmış demektir. Hat üzerindeki kapasitörleri ve bobinleri de görsel olarak inceleyin; şişme, yanık izi veya yerinden çıkma gibi belirtiler arayın.
Adım 4: Ana Hat Üzerinde Kısa Devre Analizi
Diyot Modunda PP_BATT_VCC ile GND Arası Ölçüm
Voltaj yoksa ama hat açık da değilse, kısa devre ihtimalini mutlaka ekarte etmelisiniz. Multimetrenizi diyot moduna alarak PP_BATT_VCC ile PP_BATT_GND arası ölçüm yapın. Normal şartlarda bu okuma 0.300V ile 0.600V arasında olmalıdır.
Eğer okuma 0.000V veya çok düşük (0.100V altı) ise, hat üzerinde ciddi bir kısa devre vardır. Bu durumda kısa devrenin kaynağını bulmak için devreyi bölerek ilerlemeniz gerekir. Özellikle PMIC (Güç Yönetim IC) ve A12 Bionic CPU çevresindeki tüm kapasitörleri ve bobinleri tek tek kontrol edin.
Kısa Devre Avı Tekniği
Kısa devreli hatlarda en etkili yöntem, düşük voltajlı (1V-2V) bir güç kaynağından küçük akım vererek termal kamera veya izopropil alkol damlatma yöntemiyle ısınan bölgeyi tespit etmektir. Isınan komponent veya bölge, kısa devrenin merkezini işaret eder. Bu yöntem özellikle çok katmanlı kartlarda (multi-layer PCB) size ciddi zaman kazandırır.
Adım 5: Harici Güç Kaynağı ile Opsiyonel Test
Akım Sınırlamalı DC Kaynak ile PP_BATT_VCC Hattını Besleyin
Tüm ölçümleri tamamladıktan ve görünür bir sorun bulamadıktan sonra, akım sınırlamalı bir DC güç kaynağı ile test yapabilirsiniz. Batarya konnektörünün 1. pinine (PP_BATT_VCC) 4.2V ve GND pinine toprak bağlantısı yaparak cihaza güç verin.
Bu testte akım tüketimini dikkatle gözlemleyin:
- 0A (Sıfır Amper): Hat açık demektir. Devrede kopukluk var, sigorta veya hat kontrolüne odaklanın.
- Yüksek Amper (1A üzeri): Anakart üzerinde ciddi kısa devre var. Hemen gücü kesin ve PMIC/CPU bölgesini inceleyin.
- Normal Amper (0.1A – 0.5A arası): Cihaz boot etmeye çalışıyor olabilir. Ekran, arka ışık ve diğer bileşenleri kontrol edin.
Bu test, özellikle bataryadan şüphe edilen durumlarda gerçek batarya kullanmadan anakartın çalışıp çalışmadığını anlamak için son derece değerlidir.

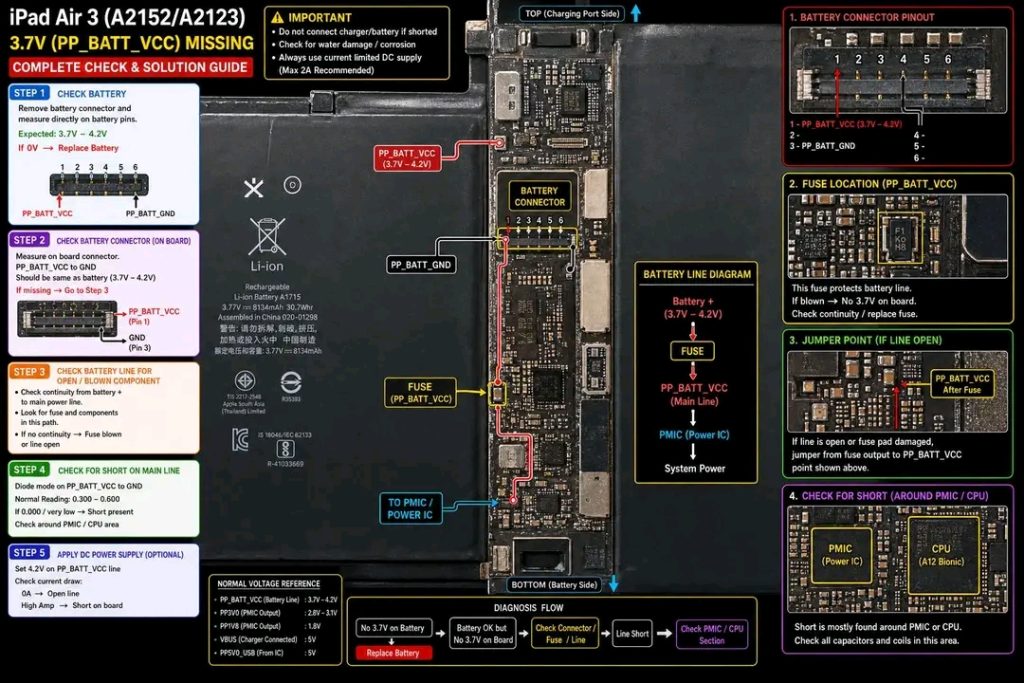

Batarya Hattı Diyagramı ve Güç Akış Şeması
iPad Air 3 güç mimarisini anlamak, arıza tespitini büyük ölçüde kolaylaştırır. Batarya voltajı şu şekilde ilerler:
Batarya Güç Akış Şeması
Batarya + (3.7V – 4.2V)
↓
Sigorta (PP_BATT_VCC Hattı Koruyucusu)
↓
PP_BATT_VCC (Ana Güç Hattı)
↓
PMIC (Power IC – Güç Yönetim Entegresi)
↓
Sistem Gücü (CPU, RAM, Ekran, Diğer Bileşenler)
Teknik Servis Teşhis Akış Şeması
Bataryada 3.7V Yok mu?
→ Bataryayı Değiştirin
↓ Hayır (Batarya Sağlam)
Anakart Konnektöründe 3.7V Yok mu?
→ Sigorta / Hat Kontrolü
↓ Hayır (Konnektörde Voltaj Var)
Hat Sürekliliği Var mı?
→ Açık Devre / Kopuk Hat Tespiti
↓ Evet (Hat Tam)
Hat Üzerinde Kısa Devre Var mı?
→ PMIC / CPU Bölgesi Kontrolü
↓ Hayır (Kısa Devre Yok)
PMIC veya CPU Bölgesi Detaylı İnceleme
Sigorta Yeri ve Jumper Atma Teknikleri
iPad Air 3 anakartında PP_BATT_VCC sigortası genellikle batarya konnektörünün hemen yanında, küçük siyah veya beyaz bir SMD komponent olarak yer alır. Bu sigorta, aşırı akım durumunda devreyi keserek çok daha pahalı olan PMIC ve CPU gibi bileşenleri korur.
Sigorta Değişimi ve Jumper Çözümü
Eğer sigorta atarsa, ideal çözüm aynı değerde yeni bir sigorta lehimlemektir. Ancak acil durumlarda veya aynı değerde sigorta bulunamadığında, dikkatli bir şekilde küçük bir tel (jumper wire) ile köprüleme yapılabilir. Unutmayın ki bu işlem, cihazı kısa devre korumasız bırakacağı için uzun vadede risklidir ve sadece veri kurtarma amaçlı geçici çözümlerde önerilir.
Jumper Noktası ve Doğru Uygulama
Eğer sigorta padleri hasar görmüş veya hat kopmuşsa, sigortanın çıkış tarafından (batarya tarafı) PP_BATT_VCC hattına doğrudan jumper çekebilirsiniz. Bu işlem için dikkat etmeniz gerekenler:
- 0.1mm – 0.2mm kalınlığında emaye kaplı bakır tel kullanın.
- Tel yolunu mümkün olduğunca kısa tutun; uzun jumper hatları parazite ve voltaj düşümüne neden olur.
- Lehimleme sonrası UV sertleşen macun veya yüksek ısıya dayanıklı bant ile yalıtım yapın.
- Jumper noktasının çevresindeki küçük SMD komponentlere zarar vermemek için mutlaka mikroskop altında çalışın.
Önemli Uyarı
Sigorta atmasının altında yatan nedeni mutlaka araştırın. Eğer kısa devre nedenini düzeltmeden sigorta değiştirirseniz, yeni sigorta da anında atacaktır. Kısa devre kaynağı bulunmadan sigorta değişimi veya jumper yapılması, anakartta geri dönülmez hasarlara (PMIC yanması, CPU hasarı) yol açabilir.
PMIC ve CPU Çevresi Kısa Devre Tespiti
PP_BATT_VCC hattında kısa devre tespit ettiyseniz ve hat batarya konnektöründen sigortaya kadar sağlamsa, problem muhtemelen PMIC (Power IC) veya A12 Bionic CPU çevresindedir. Bu bölgedeki kısa devreler genellikle şu nedenlerden kaynaklanır:
- Kapasitör Arızası: CPU ve PMIC çevresindeki küçük SMD kapasitörlerin iç kısa devre yapması en yaygın sebeptir.
- Bobin (Inductor) Hasarı: Güç regülasyon bobinlerinin fiziksel hasar görmesi veya iç kısa devresi.
- PMIC İç Hasarı: Güç yönetim entegresinin iç yapısında kısa devre oluşması; bu durumda PMIC değişimi gerekir.
- CPU VCCIN Kısa Devresi: İşlemcinin güç giriş pinlerindeki arızalar; tamiri en zor ve maliyetli senaryodur.
Tespit ve Onarım Stratejisi
Öncelikle termal kamera veya izopropil alkol yöntemiyle ısınan bölgeyi belirleyin. Eğer ısınan bölge bir kapasitör veya bobinse, bu komponenti söküp tekrar ölçüm yapın. Kısa devre ortadan kalkarsa, o komponenti değiştirin. Eğer ısınma direkt olarak PMIC üzerindeyse, PMIC değişimi gerekebilir. Bu işlem için reballing veya BGA rework istasyonu kullanılmalıdır.
CPU çevresindeki kısa devrelerde durum daha karmaşıktır. CPU’nun alt tabakasındaki (interposer) kısa devreler genellikle onarılamaz ve anakart değişimi gerektirir. Ancak CPU çevresindeki küçük filtre kapasitörlerinden biri kısa devre yapmışsa, bu kapasitörün sökülmesi sorunu çözebilir. Her bir kapasitörü tek tek söküp test etmek zaman alıcı ama etkili bir yöntemdir.
Normal Voltaj Referans Değerleri
Teknik servis tezgahında karşılaştığınız değerleri doğru yorumlamak için aşağıdaki referans tablosunu kullanabilirsiniz:
| Hat İsmi |
Kaynak |
Normal Voltaj |
| PP_BATT_VCC |
Batarya Hattı |
3.7V – 4.2V |
| PP3V0 |
PMIC Çıkışı |
2.8V – 3.1V |
| PP1V8 |
PMIC Çıkışı |
1.8V |
| VBUS |
Şarj Soketi (Bağlıyken) |
5V |
| PP5V0_USB |
IC Çıkışı (USB Hattı) |
5V |
Sonuç ve Uzman Önerileri
iPad Air 3 modellerinde PP_BATT_VCC 3.7V voltaj kaybı sorunu, sistematik bir teşhis yaklaşımıyla büyük oranda çözülebilir. Her cihaz benzersizdir ve sıvı hasarı, fiziksel darbe veya önceki tamir girişimleri durumu değiştirebilir. İşte tezgah tecrübesiyle şekillenen son öneriler:
- Her zaman bataryadan başlayarak ilerleyin; en basit ve en ucuz bileşeni ilk kontrol edin.
- Sigorta kontrolünü atlamayın; bu küçük komponent birçok pahalı arızayı önler.
- Kısa devre tespitinde sabırlı olun; aceleci müdahaleler CPU veya PMIC hasarına yol açabilir.
- Jumper çözümlerini kalıcı onarım olarak görmemelisiniz; müşteriyi mutlaka bilgilendirin.
- Mikroskop, termal kamera ve akım sınırlamalı güç kaynağı bu tamirde vazgeçilmezdir.
- Eğitim ve pratik, bu tür kompleks arızalarda en büyük yardımcınızdır.
Mert_Egitim
