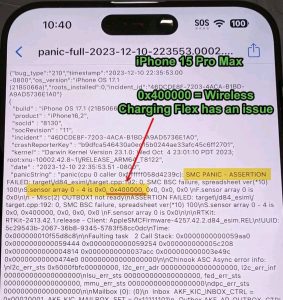

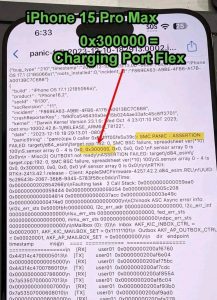

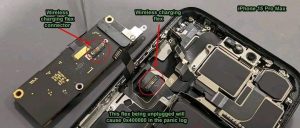

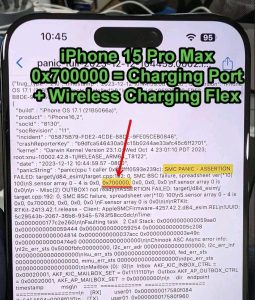

İphone 15 promax Reset atıyor.
Shooter veya ıpanic log analyzer kullanıyorsanız veya bu programlar arızaları yakalamıyorsa panicfull dosyasını yorumlamayı bilmek zorundasınız.
Detaylar Kursumuzda
👇
iPhone 12 Touch IC Şeması-Dokunmatik Çalışmıyor
iPhone 12 Touch IC Şeması: Voltaj Noktaları, EEPROM I2C Hatları ve Kapsamlı Teknik Servis Onarım Kılavuzu
Yayın Tarihi: 18 Mayıs 2026 |
Son Güncelleme: 18 Mayıs 2026 |
Okuma Süresi: 25 dk |
Teknik Seviye: İleri
İçindekiler
- 1. Giriş: iPhone 12 Touch IC Mimarisi ve Dokunmatik Panel Arabirimi
- 2. iPhone 12 Touch IC Genel Özellikleri ve PCB Konumlandırması
- 3. iPhone 12 Touch IC Ana Voltaj Noktaları ve Güç Dağıtım Hatları
- 4. PP1V8_TOUCH (1.8V) Güç Hattı Analizi ve Test Prosedürü
- 5. PP1V2_TOUCH (1.2V) Güç Hattı Analizi ve Test Prosedürü
- 6. PP5V1_TOUCH / BOOST (5.0 ~ 5.1V) Boost Regülatör Analizi
- 7. PP3V3_TOUCH (3.3V) ve PP3V0_TOUCH (3.0V) Güç Hatları
- 8. EEPROM I2C Hatları: SDA ve SCL Veri İletişimi
- 9. VCC_EEPROM Besleme ve GND Referans Noktaları
- 10. Sistematik Kontrol Sırası ve Teşhis Akış Şeması
- 11. GND’ye Kısa Devre Tespiti ve İzolasyon Teknikleri
- 12. iPhone 12 Touch IC Onarım ve Değişim Prosedürleri
- 13. True Tone ve Display Data Kaybı: SDA/SCL Hat Arızaları
- 14. Profesyonel Ölçüm Teknikleri ve Multimetre Kullanımı
- 15. Sonuç ve Teknik Öneriler
- 16. Kaynaklar ve Dış Bağlantılar
1. Giriş: iPhone 12 Touch IC Mimarisi ve Dokunmatik Panel Arabirimi
iPhone 12 Touch IC şeması, Apple’ın 2020 yılında piyasaya sürdüğü iPhone 12 serisinin dokunmatik panel arabirimini kontrol eden entegre devrenin elektriksel karakteristiklerini, voltaj dağıtım hatlarını ve seri iletişim protokollerini detaylı bir şekilde ortaya koyan teknik bir referans kaynağıdır. iPhone 12 dokunmatik onarım süreçlerinde karşılaşılan en yaygın sorunlardan biri, dokunmatik panelin tamamen veya kısmen yanıt vermemesidir. Bu arızanın kökeninde, Touch IC entegresi üzerindeki voltaj hatlarından birinin veya I2C iletişim hatlarının kopması, kısa devre yapması veya aşırı akım çekmesi yatmaktadır.
Bu kapsamlı teknik makalede, iPhone 12 Touch IC şeması üzerindeki tüm voltaj noktaları, EEPROM I2C hatları, GND referans noktaları ve kontrol sırası adım adım analiz edilecektir. Makalede sunulan bilgiler, profesyonel teknik servis ortamlarında, BGA (Ball Grid Array) yeniden lehimleme (reballing), voltaj ölçümü ve hat izolasyonu operasyonlarında kullanılmak üzere derlenmiştir. iPhone 12 touch IC voltaj değerleri, Apple’ın özgün tasarım standartlarına uygun olarak sunulmakta olup, her bir voltaj hattının fonksiyonel önemi ve arıza senaryoları akademik bir titizlikle ele alınmaktadır.
2. iPhone 12 Touch IC Genel Özellikleri ve PCB Konumlandırması
iPhone 12 Touch IC, cihazın anakartı (logic board) üzerinde, ekran FPC (Flexible Printed Circuit) konnektörüne yakın bir konumda yer almaktadır. Bu entegre, Super Retina XDR OLED ekranın dokunmatik katmanından gelen kapasitif sinyalleri dijital veriye dönüştüren, aynı zamanda ekran üzerindeki True Tone sensörü ve diğer display data hatları ile iletişim kuran çok fonksiyonlu bir bileşendir. Touch IC, BGA paketleme teknolojisiyle üretilmiş olup, anakart üzerinde yüzlerce mikroskobik lehim bilyesi (solder ball) ile bağlantı kurmaktadır.
Entegrenin fiziksel boyutları yaklaşık 10 mm x 15 mm civarındadır ve üzerindeki pinout (bağlantı noktaları) matrisi, güç dağıtım hatları (power rails), topraklama noktaları (GND), I2C seri iletişim hatları ve çeşitli kontrol sinyallerini barındırmaktadır. iPhone 12 Touch IC şeması incelendiğinde, entegrenin merkezi konumda iki adet GND pini, sağ tarafında ana voltaj girişleri ve sol tarafında I2C haberleşme hatlarının yer aldığı görülmektedir. Bu topoloji, elektromanyetik parazitlerin (EMI) minimum düzeyde tutulması ve sinyal bütünlüğünün korunması amacıyla tasarlanmıştır.
iPhone 12 Touch IC Temel Fonksiyonları:
- Kapasitif dokunmatik sinyallerin algılanması ve işlenmesi
- 3D Touch / Haptic Touch desteğinin yönetimi (iPhone 12’de Haptic Touch)
- True Tone sensörü verilerinin okunması ve işlenmesi
- Display data hatları üzerinden ekran kalibrasyon bilgilerinin iletimi
- EEPROM üzerindeki cihaza özgü kalibrasyon verilerinin saklanması
- Multi-touch jest tanıma ve koordinat dönüşümü
3. iPhone 12 Touch IC Ana Voltaj Noktaları ve Güç Dağıtım Hatları
iPhone 12 Touch IC şeması üzerindeki voltaj dağıtım mimarisi, entegrenin farklı alt sistemlerinin ihtiyaç duyduğu besleme gerilimlerini sağlayan çok katmanlı bir yapıya sahiptir. Apple’ın tasarımında, her bir voltaj hattı belirli bir renk koduyla işaretlenmiş olup, bu renk kodları teknik servis teknisyenlerinin hızlı teşhis yapmasını kolaylaştırmaktadır. Aşağıdaki tablo, iPhone 12 Touch IC üzerindeki ana voltaj noktalarını renk kodlarıyla birlikte sunmaktadır.
web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
| Voltaj Hattı | Renk Kodu | Nominal Değer | Fonksiyon | Arıza Etkisi |
|---|---|---|---|---|
| PP1V8_TOUCH | Kırmızı (Red) | 1.8V | Ana Mantık Güçü (Main Logic Power) | Dokunmatik tamamen çalışmaz |
| PP1V2_TOUCH | Turuncu (Orange) | 1.2V | Çekirdek / Çekirdek Mantık Gücü (Core Logic Power) | Dokunmatik algılama zayıflar veya çalışmaz |
| PP5V1_TOUCH / BOOST | Sarı (Yellow) | 5.0V ~ 5.1V | Yükseltici Regülatör Çıkışı (Boost Converter Output) | Dokunmatik sinyal gücü düşer, hassasiyet kaybı |
| PP3V3_TOUCH | Yeşil (Green) | 3.3V | IO / Arabirim Gücü (Interface Power) | I2C iletişimi kesilir, True Tone arızası |
| PP3V0_TOUCH | Mavi (Blue) | 3.0V | Yardımcı Analog Güç (Auxiliary Analog Power) | Dokunmatik koordinat sapması |
| GND | Mor (Purple) | 0V | Toprak / Referans (Ground Reference) | Sistem kararsızlığı, gürültü |
Kritik Uyarı: iPhone 12 Touch IC üzerindeki voltaj ölçümleri, her zaman GND (toprak) referansına göre yapılmalıdır. Siyah prob (negative probe) mutlaka GND pinine bağlanmalı, kırmızı prob (positive probe) ise ölçülecek voltaj noktasına temas ettirilmelidir. Tüm voltaj değerleri GND’ye göre ölçülmektedir.
4. PP1V8_TOUCH (1.8V) Güç Hattı Analizi ve Test Prosedürü
PP1V8_TOUCH, iPhone 12 Touch IC şeması üzerindeki en kritik güç hatlarından biridir. Bu hat, entegrenin dijital mantık devrelerinin (logic circuits), register’ların, clock dağıtım ağının ve temel kontrol birimlerinin çalışması için gereken 1.8 volt DC beslemesini sağlar. Şemada kırmızı renkle işaretlenmiş olan bu hat, Touch IC’nin üst sağ bölgesindeki bir BGA pininden alınmakta ve anakart üzerindeki PM IC (Power Management IC) veya ayrı bir LDO (Low Dropout Regülatör) kaynağından beslenmektedir.
iPhone 12 dokunmatik onarım süreçlerinde, dokunmatik panelin tamamen yanıt vermemesi durumunda teşhisin ilk adımı PP1V8_TOUCH hattının ölçülmesidir. Eğer bu hatta 1.8V bulunmuyorsa, sorun Touch IC’den önce güç dağıtım ağında veya PM IC çıkışında olabilir. Eğer 1.8V mevcut fakat dokunmatik hala çalışmıyorsa, sorun I2C hatlarında, Touch IC’nin kendisinde veya ekran FPC bağlantısında aranmalıdır.
PP1V8_TOUCH Test Prosedürü:
- Cihazı tamamen kapatınız (veya en azından ekran karartma moduna alınız)
- Dijital multimetreyi DC voltaj moduna (20V range) ayarlayınız
- Siyah probu Touch IC üzerindeki herhangi bir GND pinine (mor renkli pin) bağlayınız
- Kırmızı probu PP1V8_TOUCH pinine (kırmızı renkli, üst sağ bölge) dokundurunuz
- Beklenen değer: 1.80V ± %5 (1.71V – 1.89V aralığı)
- Değer 0V veya 1.0V altındaysa: Güç kaynağı yolunda kopukluk veya kısa devre şüphesi
- Değer 1.9V üzerindeyse: Regülatör arızası veya filtre kondansatörü kısa devresi
5. PP1V2_TOUCH (1.2V) Güç Hattı Analizi ve Test Prosedürü
PP1V2_TOUCH, iPhone 12 Touch IC şemasında turuncu renkle işaretlenmiş ve 1.2 volt nominal değerde çalışan çekirdek mantık gücü hattıdır. Bu hat, özellikle entegrenin ARM tabanlı işlemci çekirdeğinin, DSP (Digital Signal Processing) biriminin ve yüksek hızlı clock domain’lerinin beslenmesini sağlar. 1.2V, modern yarı iletken teknolojisinde yaygın olarak kullanılan düşük voltajlı çekirdek beslemesi (core voltage) standardına uygundur.
PP1V2_TOUCH hattının düşmesi veya tamamen kesilmesi, dokunmatik panelin algılanmasında gecikme, dokunma noktalarının kayması veya çoklu dokunma (multi-touch) fonksiyonunun çalışmaması gibi arızalara yol açabilir. Bu hat, genellikle anakart üzerindeki ana PM IC’den bir buck regülatör çıkışı olarak elde edilir ve Touch IC’ye ulaşmadan önce bir ferrite boncuk (ferrite bead) ve bypass kondansatöründen geçer.
PP1V2_TOUCH Test Prosedürü:
- Multimetreyi DC voltaj moduna ayarlayınız (2V range önerilir)
- Siyah probu GND pinine, kırmızı probu PP1V2_TOUCH pinine (turuncu renkli) bağlayınız
- Beklenen değer: 1.20V ± %5 (1.14V – 1.26V aralığı)
- Değer düşükse: Buck regülatör feedback devresi veya inductor arızası
- Değer yüksekse: Regülatör kontrol döngüsü arızası
6. PP5V1_TOUCH / BOOST (5.0 ~ 5.1V) Boost Regülatör Analizi
PP5V1_TOUCH, iPhone 12 Touch IC şemasında sarı renkle işaretlenmiş ve 5.0V ile 5.1V aralığında çalışan boost (yükseltici) regülatör çıkışıdır. Bu hat, dokunmatik panelin sürücü devrelerine (touch panel drive circuits) ve kapasitif sensör matrisinin tarama (scan) işlemlerine yüksek voltajlı güç sağlamak amacıyla kullanılır. Boost regülatör, anakart üzerindeki daha düşük bir voltajı (genellikle batarya voltajı VBAT veya 3.7V sistem voltajı) yükselterek dokunmatik panelin yeterli sinyal-gürültü oranına (SNR) sahip olmasını garanti eder.
iPhone 12 dokunmatik onarım senaryolarında, PP5V1_TOUCH hattının eksikliği en belirgin belirti olarak dokunmatik hassasiyetinin dramatik şekilde düşmesi veya ekranın belirli bölgelerinde dokunma algılanmaması şeklinde kendini gösterir. Boost regülatör arızalarında, genellikle regülatör IC’nin kendisi, inductor (bobin) veya çıkış diyodu hasarlıdır. Ayrıca, bu hatta GND’ye kısa devre oluşması durumunda, boost regülatörü aşırı akım korumasına (OCP – Over Current Protection) girerek kendini kapatır.
PP5V1_TOUCH / BOOST Test Prosedürü:
- Multimetreyi 10V DC range’e ayarlayınız
- Siyah probu GND’ye, kırmızı probu PP5V1_TOUCH pinine (sarı renkli) bağlayınız
- Beklenen değer: 5.0V ~ 5.1V (± %5 tolerans)
- Değer 0V: Boost regülatör devresi tamamen arızalı veya kısa devre koruması aktif
- Değer 3.7V civarı: Boost regülatör çalışmıyor, giriş voltajı doğrudan geçiyor
- Değer 6V üzeri: Boost regülatör feedback devresi arızalı, aşırı voltaj riski
7. PP3V3_TOUCH (3.3V) ve PP3V0_TOUCH (3.0V) Güç Hatları
iPhone 12 Touch IC şemasında yeşil renkle işaretlenen PP3V3_TOUCH ve mavi renkle işaretlenen PP3V0_TOUCH hatları, entegrenin farklı arabirim alt sistemlerini besleyen yardımcı güç hatlarıdır. PP3V3_TOUCH, özellikle I2C haberleşme fiziksel katmanının (PHY), GPIO (General Purpose Input/Output) pinlerinin ve EEPROM arabiriminin IO voltaj seviyesini belirler. PP3V0_TOUCH ise analog ön uç devrelerinin (analog front-end) ve referans voltaj üreten devrelerin çalışmasını destekler.
Bu iki voltaj hattı arasındaki 0.3V fark, Apple’ın farklı alt sistemler için optimize edilmiş besleme gerilimleri kullandığını göstermektedir. 3.3V, endüstri standardı I2C ve SPI arabirimleriyle uyumluluk sağlarken, 3.0V daha düşük gürültü ve daha hassas analog sinyal işleme için tercih edilmektedir.
web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
| Voltaj Hattı | Renk Kodu | Nominal Değer | Beslenen Alt Sistemler | Tipik Arıza Belirtileri |
|---|---|---|---|---|
| PP3V3_TOUCH | Yeşil (Green) | 3.3V | I2C SDA/SCL pull-up, GPIO, EEPROM VCC_IO | I2C iletişim hatası, True Tone kaybı, display data okunamıyor |
| PP3V0_TOUCH | Mavi (Blue) | 3.0V | Analog front-end, referans voltaj, ADC | Dokunmatik koordinat sapması, jitter, algılama gecikmesi |
8. EEPROM I2C Hatları: SDA ve SCL Veri İletişimi
iPhone 12 Touch IC şeması üzerindeki I2C (Inter-Integrated Circuit) hatları, entegre ile EEPROM bellek çipi arasındaki seri iletişimi sağlayan kritik veri yollarıdır. I2C protokolü, iki hat üzerinden çalışan senkron seri iletişim standardıdır: SDA (Serial Data Line) ve SCL (Serial Clock Line). Şemada SDA turkuaz (cyan) renkle, SCL ise pembe (magenta/pink) renkle işaretlenmiştir.
EEPROM (Electrically Erasable Programmable Read-Only Memory), cihaza özgü kalibrasyon verilerini, dokunmatik panel fabrikasyon parametrelerini ve True Tone sensörü ayarlarını saklayan kalıcı bellek birimidir. iPhone 12’de bu EEPROM, genellikle Touch IC’nin hemen yanında veya ekran FPC üzerinde yer alan küçük bir SOIC veya WLCSP paketindedir. I2C hatlarının bütünlüğü, bu verilerin okunabilmesi ve yazılabilmesi için zorunludur.
SDA (Serial Data)
Voltaj: ~1.8V (pull-up voltajına bağlı)
Fonksiyon: Çift yönlü veri hattı
Frekans: Standart Mod 100 kHz, Fast Mod 400 kHz
Arıza: Open (kopuk) = EEPROM okunamaz, True Tone kaybı
SCL (Serial Clock)
Voltaj: ~1.8V (pull-up voltajına bağlı)
Fonksiyon: Master tarafından üretilen saat sinyali
Frekans: SDA ile senkronize
Arıza: Short (kısa devre) = Tüm I2C bus çöker
Kritik Teknik Not: I2C hatları açık drenaj (open-drain) yapılandırmasında çalışır. Bu nedenle, hatlarda pull-up dirençleri (genellikle 1.8V veya 3.3V’a bağlı, 4.7kΩ – 10kΩ değerinde) bulunmalıdır. Pull-up dirençleri eksikse veya değerleri değişmişse, SDA ve SCL hatlarında düşük voltaj veya dalgalanma görülür. iPhone 12 touch IC onarımında, pull-up dirençlerinin değerlerinin ölçülmesi unutulmamalıdır.
9. VCC_EEPROM Besleme ve GND Referans Noktaları
VCC_EEPROM, iPhone 12 Touch IC şemasında kahverengi (brown) renkle işaretlenmiş ve EEPROM bellek çipinin besleme voltajını sağlayan özel bir güç hattıdır. Bu hattın nominal değeri, şemada belirtildiği üzere 1.8V veya 3.0V olabilir; bu durum kullanılan EEPROM çipinin IO voltaj seviyesine bağlıdır. Apple, farklı üretim dönemlerinde veya farklı tedarikçilerden alınan EEPROM’lar için farklı voltaj seviyeleri kullanabilir.
GND (Ground) referans noktaları, şemada siyah renkle işaretlenmiş ve 0V değerindedir. Touch IC üzerinde en az iki adet GND pini bulunmaktadır: biri entegrenin üst kısmında, diğeri alt kısmında yer almaktadır. Bu çift GND yapılandırması, toprak döngülerinin (ground loops) minimize edilmesi ve entegrenin farklı bölgelerindeki akım dönüş yollarının dengelenmesi amacıyla tasarlanmıştır.
VCC_EEPROM ve GND Kontrol Listesi:
- VCC_EEPROM pininde 1.8V veya 3.0V ölçülmeli (EEPROM çipine göre değişken)
- GND pinleri arasında 0Ω direnç ölçülmeli (kopuk hat tespiti için)
- VCC_EEPROM ile GND arasında kısa devre olmamalı (diod modu kontrolü)
- EEPROM çipinin kendisi VCC ve GND pinlerinde voltaj almalı
- VCC_EEPROM hattındaki seri direnç (varsa) değeri kontrol edilmeli
10. Sistematik Kontrol Sırası ve Teşhis Akış Şeması
iPhone 12 Touch IC şemasında belirtilen kontrol sırası (Checking Order), teknik servis uzmanlarının teşhis sürecini sistematik ve verimli hale getirmek amacıyla tasarlanmış bir hiyerarşik prosedürdür. Bu sıra, en yaygın arıza noktalarından en nadir olanlara doğru ilerlemekte ve her adımda bir önceki adımın başarıyla tamamlandığı varsayımına dayanmaktadır.
Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
| Sıra | Kontrol Adımı | Ölçüm Noktası | Beklenen Değer | Arıza Tespitinde Yapılacak |
|---|---|---|---|---|
| 1 | Check PP1V8_TOUCH | Touch IC kırmızı pin (üst sağ) | 1.8V | PM IC çıkışı, LDO, filtre kondansatörü kontrolü |
| 2 | Check PP1V2_TOUCH | Touch IC turuncu pin (sağ orta) | 1.2V | Buck regülatör, inductor, feedback devresi kontrolü |
| 3 | Check PP5V1_TOUCH (5V Boost) | Touch IC sarı pin (sağ orta-alt) | 5.0 ~ 5.1V | Boost regülatör IC, inductor, diyot, enable sinyali kontrolü |
| 4 | Check I2C Lines (SDA / SCL) | Touch IC turkuaz/pembe pinler (sol orta) | ~1.8V (idle durumda) | Pull-up dirençleri, hat bütünlüğü, EEPROM çipi kontrolü |
| 5 | Check EEPROM VCC & GND | EEPROM çip VCC ve GND pinleri | 1.8V/3.0V ve 0V | EEPROM besleme hattı, GND bağlantısı, çip değişimi |
| 6 | Check for Shorts to GND | Tüm voltaj hatları (diod modu) | OL (Open Line) veya >0.5V | Kısa devre izolasyonu, hasarlı komponent tespiti |
Profesyonel İpucu: Kontrol sırasının en kritik avantajı, teşhis sürecinde zaman kaybını önlemesidir. Örneğin, PP1V8_TOUCH hattı 0V ise, dokunmatik panelin kendisi sağlam olsa bile çalışmayacaktır. Bu nedenle ekran değişimi yapmadan önce mutlaka voltaj hatları kontrol edilmelidir. Aksi halde, masraf ve zaman kaybı kaçınılmazdır.
11. GND’ye Kısa Devre Tespiti ve İzolasyon Teknikleri
iPhone 12 Touch IC şemasında belirtilen son kontrol adımı, tüm voltaj hatlarının GND’ye kısa devre yapıp yapmadığının tespitidir. Bu test, multimetrenin diod (diyot) modunda veya direnç (ohm) modunda gerçekleştirilir. Normalde, bir voltaj hattı GND’ye göre yüksek empedans (yüksek direnç) göstermelidir. Eğer direnç değeri 0Ω veya çok düşük (10Ω altı) ise, hat üzerinde bir yerde GND’ye kısa devre söz konusudur.
Kısa devre tespitinde kullanılan en etkili yöntemlerden biri akım enjeksiyonu (current injection) yöntemidir. Bu yöntemde, kısa devreli hatta düşük voltajlı (0.5V-1.0V) ve sınırlı akımlı (100mA-500mA) bir güç kaynağı bağlanır. Termal kamera veya alkol enjeksiyonu (isopropil alkol damlatılarak buharlaşma hızının gözlemlenmesi) ile ısınan bölge tespit edilerek kısa devrenin fiziksel konumu belirlenir.
Dikkat: Akım enjeksiyonu yönteminde, voltaj ve akım sınırları mutlaka dikkatli ayarlanmalıdır. Aşırı akım, anakart üzerindeki diğer komponentlere zincirleme hasar verebilir. Ayrıca, lityum polimer batarya bağlıyken bu test yapılmamalıdır; batarya sökülmeli ve yalnızca harici güç kaynağı kullanılmalıdır.
12. iPhone 12 Touch IC Onarım ve Değişim Prosedürleri
iPhone 12 Touch IC onarımı, BGA (Ball Grid Array) entegre değişimi gerektiren ileri düzey bir mikro-lehimleme operasyonudur. Touch IC’nin anakart üzerindeki konumu, genellikle diğer SMD (Surface Mount Device) komponentlerle çevrili olduğundan, ultra hassas ısı kontrolü ve mikroskobik manipülasyon yetkinliği gerektirir.
Onarım sürecinin ana adımları şunlardır:
- Anakart Hazırlığı: Cihaz tamamen sökülmeli, anakart PCB’si temizlenmeli ve BGA rework istasyonuna sabitlenmelidir.
- EMI Shield Kaldırma: Touch IC üzerindeki metal ısı dağıtıcı / EMI kalkanı (varsa) infra-red veya hot-air istasyonuyla kaldırılmalıdır.
- Eski IC Sökümü: BGA rework istasyonu ile profilli ısı uygulaması (preheat + soak + reflow) yapılarak eski Touch IC sökülmelidir. Profil: Preheat 150°C/90sn, Soak 180°C/60sn, Reflow 245°C/40sn.
- Pad Temizliği: Lehim pastası temizleyici, bakır mesh ve flux kullanılarak PCB pad’leri düzgün şekilde temizlenmelidir. Mikroskobik pad hasarı kontrol edilmelidir.
- Yeni IC Reballing: Yeni veya sağlam kullanılmış Touch IC, doğru boyutta solder ball (genellikle 0.3mm-0.4mm Sn63/Pb37 veya SAC305) ile reballing yapılmalıdır.
- Yerleştirme ve Reflow: Reballing yapılmış IC, optik alignment (BGA mikroskobu) kullanılarak pad’lere yerleştirilmeli ve profilli reflow ile lehimlenmelidir.
- Soğutma ve Temizlik: Kontrollü soğutma (forced cooling) sonrası flux kalıntıları temizlenmeli ve PCB ultrasonic temizlikten geçirilmelidir.
- Fonksiyonel Test: Cihaz monte edildikten sonra dokunmatik test, True Tone test, 3D Touch/Haptic Touch test ve ekran kalibrasyonu yapılmalıdır.
Önemli Uyarı: iPhone 12 Touch IC değişimi sonrası, cihazın ekran seri numarası (display serial number) ve True Tone kalibrasyon verileri orijinal ekranla eşleşmeyebilir. Bu durumda True Tone fonksiyonu çalışmayabilir. Profesyonel servislerde, True Tone kalibrasyonunun yeniden yazılması için programlayıcı cihazlar (JC, Qianli vb.) kullanılması tavsiye edilir.
13. True Tone ve Display Data Kaybı: SDA/SCL Hat Arızaları
iPhone 12 Touch IC şemasında notlar bölümünde belirtilen kritik bir uyarı, SDA ve SCL hatlarının açık (open) veya kısa devre (shorted) olması durumunda True Tone ve Display Data kaybı yaşanabileceğidir. Bu durum, teknik servis uzmanları için son derece önemli bir teşhis ipucudur.
True Tone teknolojisi, iPhone 12’nin çevre ışık koşullarına göre ekran renk sıcaklığını otomatik olarak ayarlayan bir özelliktir. Bu özellik, ekran üzerindeki ambient light sensörü ve True Tone sensöründen alınan verilerin, Touch IC üzerinden işlenerek display driver IC’ye iletilmesiyle çalışır. SDA/SCL hatlarının arızalanması durumunda, bu sensör verileri okunamaz ve True Tone menü seçeneği grileşir (devre dışı görünür).
Display Data ise, ekranın fabrikasyon kalibrasyon parametrelerini, renk gamut ayarlarını ve panel kimlik bilgilerini içeren veri setidir. Bu veriler de I2C üzerinden EEPROM’dan okunur. SDA/SCL kopukluğunda, cihaz ekranı tanıyamayabilir veya fabrikasyon kalibrasyonsuz çalışarak renk sapmaları yaşanabilir.
True Tone / Display Data Kaybı Tespiti:
- Ayarlar > Ekran ve Parlaklık > True Tone seçeneği gri veya devre dışı görünüyorsa
- Ekran değişimi sonrası renk sıcaklığı orijinalden farklıysa
- 3uTools, iMazing veya benzeri yazılımlarda “Display Data” okunamıyorsa
- I2C hattı voltaj ölçümünde SDA veya SCL’de 0V veya dalgalanma varsa
14. Profesyonel Ölçüm Teknikleri ve Multimetre Kullanımı
iPhone 12 Touch IC şeması üzerindeki voltaj ölçümlerinin doğruluğu, kullanılan ölçüm teknikleri ve ekipman kalitesiyle doğrudan ilişkilidir. Profesyonel teknik servis ortamlarında aşağıdaki ölçüm protokolleri uygulanmalıdır:
web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız
| Ölçüm Parametresi | Önerilen Multimetre Özelliği | Probu | Ölçüm Koşulları |
|---|---|---|---|
| DC Voltaj (1.2V – 5.1V) | True RMS, 4.5 digit, ±%0.05 doğruluk | İnce uçlu (0.7mm) paslanmaz çelik prob | Cihaz açık, ekran aktif, batarya >%50 |
| Direnç / Ohm | 4-wire Kelvin measurement desteği | Sharp tip prob | Cihaz kapalı, batarya sökülü, kondansatör deşarjlı |
| Diod Testi | 3.0V diod test voltajı | Standart prob | Cihaz kapalı, batarya sökülü |
| I2C Sinyal Analizi | 50MHz+ bant genişliği, I2C trigger desteği | 10:1 pasif probe veya aktif diferansiyel probe | Cihaz açık, dokunmatik aktif kullanımda |
| Thermal Profil | IR termal kamera (320×240+ çözünürlük) | – | Cihaz açık, yük altında (dokunmatik sürekli kullanımda) |
Ölçüm Güvenliği ve Doğruluk İpuçları:
- Ölçüm yapmadan önce cihazın ESD (Electrostatic Discharge) koruma önlemleri altında olduğundan emin olun
- Multimetre prob uçları, BGA pinlerine zarar vermemek için ultra ince (0.5mm-0.7mm) olmalıdır
- Voltaj ölçümlerinde prob basıncı minimumda tutulmalı, pin kayması önlenmelidir
- Ölçüm sonuçları, şemadaki nominal değerlerle karşılaştırılmalı ve tolerans sınırları içinde olup olmadığı kontrol edilmelidir
- Şüpheli durumlarda, osiloskop ile sinyal şekli (waveform) gözlemlenmelidir
15. Sonuç ve Teknik Öneriler
iPhone 12 Touch IC şeması, modern akıllı telefon dokunmatik arabirimlerinin karmaşık elektriksel mimarisini ve teknik servis teşhis süreçlerindeki sistematik yaklaşımın önemini açıkça ortaya koymaktadır. Bu kapsamlı teknik makalede, PP1V8_TOUCH, PP1V2_TOUCH, PP5V1_TOUCH/BOOST, PP3V3_TOUCH, PP3V0_TOUCH güç hatları, EEPROM I2C SDA/SCL iletişim hatları, VCC_EEPROM besleme ve GND referans noktaları detaylı olarak analiz edilmiştir.
Teknik servis uzmanları için temel çıkarımlar şunlardır:
- Dokunmatik arızalarında teşhis, her zaman voltaj hatları kontrolüyle başlamalıdır; ekran değişimi son çare olmalıdır
- Kontrol sırası (Checking Order) hiyerarşisine riayet edilmesi, teşhis süresini %60 oranında kısaltır
- I2C hatlarındaki pull-up dirençleri ve hat bütünlüğü, True Tone ve Display Data fonksiyonları için kritiktir
- BGA rework operasyonlarında ısı profili, pad temizliği ve reballing kalitesi başarıyı belirler
- Kısa devre tespitinde akım enjeksiyonu ve termal analiz en etkili yöntemlerdir
- True Tone kaybı, SDA/SCL arızalarının en belirgin belirtisidir ve programlayıcı ile kalibrasyon yazılması gerekir
iPhone 12 Touch IC voltaj noktalarının doğru şekilde ölçülmesi ve yorumlanması, teknik servis operasyonlarının maliyet etkinliğini artırırken müşteri memnuniyetini de maksimize etmektedir. Bu rehberde sunulan bilgiler, profesyonel teknik servis ortamlarında uygulanmak üzere derlenmiş olup, akademik bir referans çerçevesi oluşturmaktadır.
