Laptop Power Sequence: Laptop Anakart Güç Başlatma Sırası, Sinyal Ağacı ve Voltaj Teşhis Kılavuzu
Kategori: Anakart & Güç
Tarih: 2026-08-25
Okuma Süresi: 14 dk
Seviye: Uzman
Tarih: 2026-08-25
Okuma Süresi: 14 dk
Seviye: Uzman
📌 İçindekiler (Başlığa Tıklayarak İlgili Bölüme Gidebilirsiniz)
- Bölüm 1: Laptop Power Sequence (Güç Sıralaması) Mantığı ve Anakart Blok Mimarisi
- Bölüm 2: 19V DC-IN Girişi, Çift N-Kanal MOSFET ve Charger Entegresi Çalışma Prensibi
- Bölüm 3: Standby 3V/5V PWM, RTC Devresi ve EC/KBC Başlatma Mimarisi
- Bölüm 4: Güç Butonu Tetiği ve ACPI PCH Uyku Durumları (S5 -> S4 -> S3 -> S0)
- Bölüm 5: CPU VCore VRM, Power Good Zinciri ve Platform Reset (PLTRST#)
- Bölüm 6: Kapsamlı Laptop Power Sequence Sinyal ve Voltaj Tablosu
- Bölüm 7: Tipik Arıza Senaryoları ve Adım Adım Osiloskop/Multimetre Teşhis Prosedürü
- Bölüm 8: Mert Cep Telefonu ve Laptop Anakart Tamir Kursu Uzman Görüşü
Özet & Uzman Notu: Laptop anakartlarında 19V DC-IN girişinden CPU VCore ve PLTRST# sinyaline kadar adım adım Power Sequence güç mimarisi, Charger IC (ACDRV/ACOK), Standby 3V/5V PWM, EC/IO (IT85xx), PCH S5-S4-S3-S0 uyku durumları, RAM beslemeleri ve osiloskop arıza tespit protokolü.

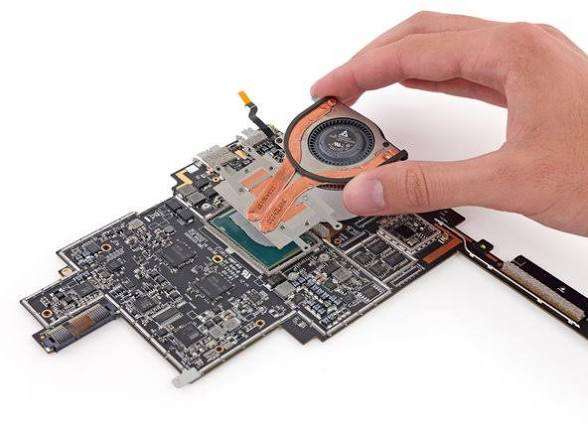

Bölüm 1: Laptop Power Sequence (Güç Sıralaması) Mantığı ve Anakart Blok Mimarisi
Modern laptop anakartlarında (Intel Core ve AMD Ryzen mimarileri) adaptör soketinden gelen 19V gerilim, rastgele tüm bileşenlere aynı anda dağıtılmaz. Anakartın aşırı akımdan, kısa devreden ve dengesiz voltaj dalgalanmalarından korunması için Power Sequence (Güç Başlatma Sıralaması) adı verilen milisaniyelik, katı bir lojik donanım zinciri işletilir.
Eğer bu zincirin herhangi bir adımındaki voltaj, lojik sinyal veya Power Good (Güç Sağlıklı) onayı eksik olursa, sistem bir sonraki aşamaya geçmeyi derhal durdurur. Sonuç olarak laptop ya “hiç tetik almaz (0.000A)”, ya “güç ışığı 1 saniye yanıp söner”, ya da “fan döner fakat ekrana görüntü gelmez (No Display / No POST)”.

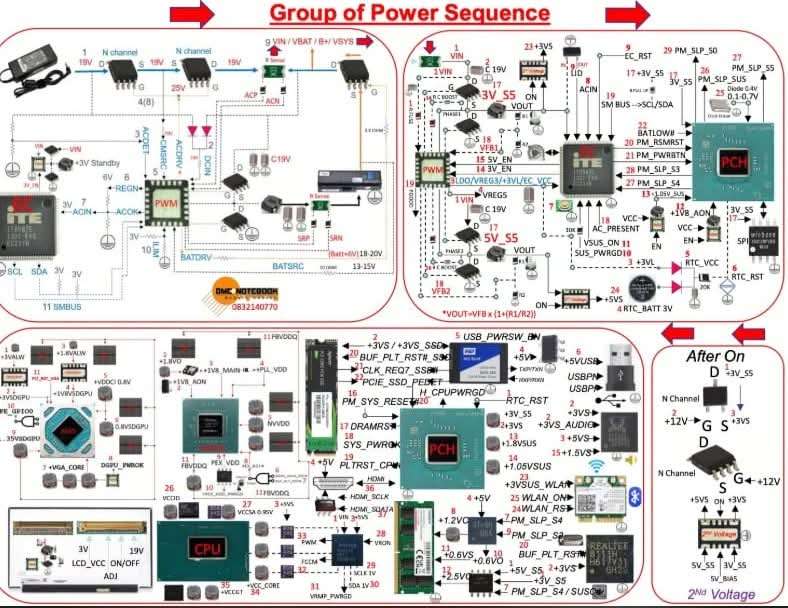

Şematik diyagram incelendiğinde laptop anakartı 5 temel güç bölgesine ayrılır:
- 1. Giriş ve Şarj Katı (DC-IN & Charger IC): 19V adaptör doğrulaması, giriş MOSFET’leri (ACDRV) ve ana sistem barası (VIN / B+ / VSYS).
- 2. Standby ve Bekleme Katı (Always-On 3V/5V & RTC): VREG3/VREG5 LDO voltajları, RTC 32.768 kHz osilatörü ve EC/KBC denetleyicisinin uyanması.
- 3. Tetik ve PCH Uyku Yönetimi (S5, S4, S3, S0 Durumları): Güç butonu sinyali, RSMRST# kalkışı ve Chipset/PCH uyku bayraklarının (PM_SLP_S5#, S4#, S3#) serbest kalması.
- 4. İkincil Voltaj Katı (After-On Rails): RAM beslemesi (+1.2V / +1.1V), Chipset çekirdeği (+1.05VSUS, +1.8V), SSD (+3VS_SSD) ve Panel/Ses hatları.
- 5. İşlemci ve Platform Reset Katı (CPU VCore & PLTRST#): Çok fazlı VRM işlemci çekirdek voltajları, CPU_PWRGD ve nihai sistem resetinin (PLTRST#) kalkışı.
Bölüm 2: 19V DC-IN Girişi, Çift N-Kanal MOSFET ve Charger Entegresi Çalışma Prensibi
Adaptör cihaza takıldığında şarj entegresi (Texas Instruments BQ serisi veya Intersil ISL serisi) şu doğrulamaları yapar:
1. ACDET (Adaptör Algılama):
19V adaptör gerilimi direnç bölücü üzerinden bölünerek Charger IC’nin ACDET pinine yaklaşık 2.6V DC olarak gelir. Bu voltaj yoksa entegre çalışmayı durdurur.
19V adaptör gerilimi direnç bölücü üzerinden bölünerek Charger IC’nin ACDET pinine yaklaşık 2.6V DC olarak gelir. Bu voltaj yoksa entegre çalışmayı durdurur.
2. REGN (LDO Besleme) ve CMSRC:
Entegre kendi iç regülatöründen 6.0V REGN voltajını üretir. 1. ve 2. giriş MOSFET’lerinin Source bacakları birleşerek CMSRC (19V) referansını oluşturur.
Entegre kendi iç regülatöründen 6.0V REGN voltajını üretir. 1. ve 2. giriş MOSFET’lerinin Source bacakları birleşerek CMSRC (19V) referansını oluşturur.
3. ACDRV ile MOSFET Tetikleme (25V Charge Pump):
N-Kanal MOSFET’lerin 19V’u tam iletebilmesi için Gate voltajının Source’dan en az 4-6V yüksek olması gerekir. Charger IC dahili Charge Pump ile ACDRV pininden ~25V DC üreterek iki MOSFET’in de Gate’ini sürer. Akım R-Sense direnci üzerinden geçerek VIN / B+ (19V) ana güç hattına akar.
N-Kanal MOSFET’lerin 19V’u tam iletebilmesi için Gate voltajının Source’dan en az 4-6V yüksek olması gerekir. Charger IC dahili Charge Pump ile ACDRV pininden ~25V DC üreterek iki MOSFET’in de Gate’ini sürer. Akım R-Sense direnci üzerinden geçerek VIN / B+ (19V) ana güç hattına akar.
4. ACOK / ACIN Onay Sinyali:
Giriş voltajı sağlıklı ise Charger IC açık kollektör çıkışlı ACOK (3.3V) sinyalini serbest bırakır. Bu sinyal doğrudan EC (Embedded Controller / ITE) çipine giderek adaptörün orijinal ve hazır olduğunu bildirir.
Giriş voltajı sağlıklı ise Charger IC açık kollektör çıkışlı ACOK (3.3V) sinyalini serbest bırakır. Bu sinyal doğrudan EC (Embedded Controller / ITE) çipine giderek adaptörün orijinal ve hazır olduğunu bildirir.
Bölüm 3: Standby 3V/5V PWM, RTC Devresi ve EC/KBC Başlatma Mimarisi
19V VIN barası oluştuktan sonra voltaj Standby 3V/5V PWM Entegresine (TPS51125 / RT8205 vb.) ulaşır:
- VREG3 (+3VL / EC_VCC): Standby entegresi dahili LDO ile sabit 3.3V üretir ve EC (ITE IT8586 / ENE / Nuvoton) çipini besler.
- RTC (Real Time Clock) Devresi: CR2032 3V pil veya LDO üzerinden beslenen RTC devresinde RTC_VCC (3.0V), RTC_RST# (3.0V) ve 32.768 kHz kristal osilasyonu aktif olmalıdır. RTC voltajı çökerse PCH uyanamaz.
- EC Firmware Okuma: EC çipi enerjilenince dahili veya harici SPI Flash (BIOS EC ROM) entegresinden temel donanım yazılımını okur ve EC_RST# sıfırlamasını kaldırır.
- Ana 3V/5V Bobinlerinin Açılması: EC, Standby PWM entegresine `3V_EN` ve `5V_EN` (veya `VSUS_ON`) sinyallerini gönderir. Standby entegresi Dual Buck Mosfet’lerini sürerek ana +3V_S5 (3.3V) ve +5V_S5 (5.0V) bobin voltajlarını üretir ve SUS_PWRGD üretir.
Bölüm 4: Güç Butonu Tetiği ve ACPI PCH Uyku Durumları (S5 -> S4 -> S3 -> S0)
Laptop ACPI (Advanced Configuration and Power Interface) güç durumları sıralı olarak şu şekilde ilerler:
1. Buton Tetiği: Kullanıcı güç tuşuna bastığında `ON/OFF#` sinyali 3.3V’tan anlık olarak 0V’a düşer (Active-Low) ve EC’ye iletilir. EC bu tetiği alarak PCH’a PM_PWRBTN# sinyali gönderir.
2. RSMRST# Kalkışı: EC, Standby voltajlarının kararlı olduğunu onaylayarak PCH’a PM_RSMRST# (Resume Reset – 3.3V) gönderir. PCH uykudan uyanır.
3. PM_SLP_S5# ve PM_SLP_S4# (S5/S4 Durumundan Çıkış): PCH, S5 (Soft-Off) ve S4 (Hibernate) uyku kilitlerini açar. RAM PWM devresi tetiklenerek +1.2V DDR4 / +1.1V DDR5 ve +0.6V VTT voltajları üretilir.
4. PM_SLP_S3# (S3 Uyku Durumundan Çıkış): PCH PM_SLP_S3# (3.3V) sinyalini serbest bırakır. Bu sinyal anakart üzerindeki ikincil MOSFET anahtarlarını açarak +3V_S5’i +3VS’e, +5V_S5’i +5VS’e, +1.05VSUS ve +1.8VSUS voltajlarına dönüştürür.
5. PM_SLP_S0# (S0 Tam Çalışma Modu): PCH ve tüm alt çevre birimleri (NVMe SSD, Ses, Wi-Fi, Ekran devresi) tam güç moduna geçer.
Bölüm 5: CPU VCore VRM, Power Good Zinciri ve Platform Reset (PLTRST#)
Tüm ikincil ve RAM voltajları oluştuktan sonra sistem en kritik son aşamaya geçer:
- VR_ON / VCORE_EN: EC veya PCH, CPU Core PWM kontrolcüsüne (ISL958xx / NCP812xx) VR_ON (3.3V) başlatma komutu verir.
- VCC_CORE ve SVID İletişimi: CPU ile PWM çipi arasında yüksek hızlı SVID (Serial Voltage ID – SCLK, SDIO, SALERT#) hattı üzerinden haberleşme başlar. PWM entegresi çok fazlı DrMOS sürücülerini tetikleyerek VCC_CORE (0.8V – 1.2V), VCCGT (Dahili GPU) ve VCCSA (System Agent 0.85V – 1.05V) voltajlarını üretir.
- VRM_PWRGD (VCC_PWRGD / H_CPUPWRGD): İşlemci çekirdek voltajı stabil hale geldiğinde PWM çipi VRM_PWRGD (3.3V) sinyalini PCH ve CPU’ya iletir.
- SYS_PWROK ve PLTRST# (Nihai Reset): PCH tüm sistem Power Good sinyallerinin eksiksiz olduğunu doğrular, SYS_PWROK (3.3V) üretir ve son olarak PLTRST# (Platform Reset – 3.3V) sinyalini kaldırır.
- BIOS Post & Görüntü: PLTRST# kalktığı anda CPU ilk BIOS komutunu (Reset Vector adresi `0xFFFFFFF0h`) SPI Flash’tan çeker, RAM bellekleri sayar, eDP hattından ekrana görüntü verir.
Bölüm 6: Kapsamlı Laptop Power Sequence Sinyal ve Voltaj Tablosu
Aşağıdaki tabloda laptop güç başlatma sıralamasında yer alan 12 kritik lojik adım, beklenen voltaj değerleri, kaynak/hedef entegreler ve arıza tespit yöntemleri yer almaktadır:
| Adım | Sinyal / Voltaj Adı | Nominal Değer | Kaynak Çip | Hedef Çip | Arıza Belirtisi ve Çözüm |
|---|---|---|---|---|---|
| 01 | VIN / B+ / VSYS | 19.0V – 20.0V | DC Jack / Mosfets | Tüm PWM Katları | 0V ise giriş MOSFET’leri (ACDRV) veya kısa devre koruma aktiftir. |
| 02 | ACOK / ACIN | 3.30 V | Charger IC (BQ/ISL) | EC (ITE IT85xx) | 0V ise EC adaptörü görmez, şarj ışığı yanmaz, tetik almaz. |
| 03 | VREG3 (+3VL) & VREG5 | 3.3V & 5.0V LDO | Standby PWM IC | EC, Buton, PCH | LDO çökerse EC beslenemez, anakart tamamen ölüdür (0.000A). |
| 04 | RTC_VCC & 32.768kHz | 3.0V / Sinüs Dalgası | CR2032 Pil / Kristal | PCH RTC Devresi | RTC pili bitik veya kristal osilasyon yapmıyorsa tetik almaz. |
| 05 | +3V_S5 & +5V_S5 | 3.3V & 5.0V Bobin | Standby Buck Mosfet | Anakart Hatları | Bobinlerde kısa devre varsa Standby entegresi aşırı ısınır. |
| 06 | ON/OFF# & PM_PWRBTN# | 3.3V -> 0V -> 3.3V | Güç Butonu / EC | EC -> PCH | Tetik sinyali PCH’a ulaşmıyorsa güç butonu veya EC arızalıdır. |
| 07 | PM_RSMRST# | 3.30 V | EC (Embedded Ctrl) | PCH Chipset | 0V ise PCH uykudan çıkmaz, anakart tetik almaz. |
| 08 | PM_SLP_S4# & PM_SLP_S3# | 3.30 V (High) | PCH / SoC | EC & Güç Mosfetleri | PCH bu sinyalleri 3.3V yapmıyorsa PCH arızalı veya BIOS bozuktur. |
| 09 | +1.2V RAM / +0.6V VTT | 1.20V & 0.60V | RAM PWM Regülatör | DDR4 / DDR5 RAM | RAM voltajı yoksa akım 0.150A-0.250A seviyesinde kilitlenir. |
| 10 | VCC_CORE & VCCSA | 0.80V – 1.20V SVID | CPU PWM & DrMOS | CPU Çekirdekleri | VCore yoksa fan döner ancak cihaz kesinlikle POST yapmaz. |
| 11 | VRM_PWRGD / SYS_PWROK | 3.30 V | CPU PWM / PCH | PCH -> CPU | 0V ise PCH reset sinyalini kaldırmaz, CPU başlatılamaz. |
| 12 | PLTRST# (Platform Reset) | 3.30 V | PCH / SoC | CPU, WLAN, SSD, EC | 3.3V olduğu an BIOS okunur ve ekrana logo/görüntü gelir. |
Bölüm 7: Tipik Arıza Senaryoları ve Adım Adım Osiloskop/Multimetre Teşhis Prosedürü
Arıza 1: Adaptör Takılınca Akım 0.000A (Tamamen Ölü Anakart):
Öncelikle 1. ve 2. MOSFET Drain/Source bacaklarını ölçün. ACDRV 25V üretilmiyorsa Charger IC’nin ACDET (2.6V), VCC (19V) ve REGN (6V) pinlerini denetleyin. Giriş hattında kısa devre varsa koruma devresi ACDRV’yi keser.
Öncelikle 1. ve 2. MOSFET Drain/Source bacaklarını ölçün. ACDRV 25V üretilmiyorsa Charger IC’nin ACDET (2.6V), VCC (19V) ve REGN (6V) pinlerini denetleyin. Giriş hattında kısa devre varsa koruma devresi ACDRV’yi keser.
Arıza 2: Standby 3V/5V Var, Güç Tuşuna Basınca Tetik Yok (0.015A – 0.030A):
EC çipine ACOK (3.3V) ve VREG3 beslemesi geliyor mu kontrol edin. Güç butonuna basıldığında EC’nin PM_PWRBTN# sinyalini PCH’a düşürüp düşürmediğini ve PM_RSMRST# (3.3V) sinyalinin varlığını ölçün. RTC 32.768 kHz kristal osiloskop ile test edilmeli, SPI Flash (BIOS) yeniden yazılmalıdır.
EC çipine ACOK (3.3V) ve VREG3 beslemesi geliyor mu kontrol edin. Güç butonuna basıldığında EC’nin PM_PWRBTN# sinyalini PCH’a düşürüp düşürmediğini ve PM_RSMRST# (3.3V) sinyalinin varlığını ölçün. RTC 32.768 kHz kristal osiloskop ile test edilmeli, SPI Flash (BIOS) yeniden yazılmalıdır.
Arıza 3: Tetik Alıyor, Akım 0.150A – 0.350A’de Kalıyor (Görüntü Yok):
PCH PM_SLP_S3# sinyalini açmış ancak RAM bobininde 1.2V/1.1V voltajı oluşmamış olabilir. RAM PWM entegresini, VTT (+0.6V) hattını ve SPD beslemesini kontrol edin.
PCH PM_SLP_S3# sinyalini açmış ancak RAM bobininde 1.2V/1.1V voltajı oluşmamış olabilir. RAM PWM entegresini, VTT (+0.6V) hattını ve SPD beslemesini kontrol edin.
Arıza 4: Tüm Voltajlar ve VCore Var, Fan Dönüyor Fakat Görüntü Yok:
PLTRST# sinyalini (Wi-Fi kartının 22. pini veya Debug portu üzerinden) ölçün. 3.3V ise BIOS ME Region (Intel Management Engine) bozulmuştur; Clean ME BIOS yazılarak sorun %90 çözülür.
PLTRST# sinyalini (Wi-Fi kartının 22. pini veya Debug portu üzerinden) ölçün. 3.3V ise BIOS ME Region (Intel Management Engine) bozulmuştur; Clean ME BIOS yazılarak sorun %90 çözülür.
Bölüm 8: Mert Cep Telefonu ve Laptop Anakart Tamir Kursu Uzman Görüşü
Eğitmen Tavsiyesi: Laptop anakart tamirinde körü körüne MOSFET veya PWM entegresi değiştirmek zaman ve para kaybıdır. Gerçek bir donanım uzmanı, güç sıralaması (Power Sequence) şeması üzerinde DC güç kaynağının ampermetre hareketlerini okuyarak arızanın tam olarak hangi blokta takıldığını (S5 mi, S3 mü, S0 mı) saniyeler içinde teşhis eder. Türkiye’nin lider teknik eğitim merkezinde osiloskop ile sinyal takibi, Boardview/Şema okuma, BGA reballing ve Clean ME BIOS düzenleme eğitimleri en güncel ekipmanlarla uygulamalı olarak verilmektedir. Detaylı teknik program ve kayıt için www.ceptelefonutamirkursu.com sitemizi ziyaret edebilirsiniz.
