Onboard CPU Kısa Devresi Bulma – Entegre İşlemci Arıza Tespiti

Laptop Tamir Kursumuzda detaylı analizi yapılmakta olan işlemin ön bilgileri…

Onboard CPU (lehimli işlemci) kısa devresi bulma, modern laptop anakartlarında doğrudan lehimlenmiş CPU’larda meydana gelen kısa devre sorunlarını tespit etme ve izole etme sürecini kapsar. Bu tür CPU’lar genellikle Ball Grid Array (BGA) paketinde gelir ve anakarta kalıcı olarak lehimlendiği için kolayca sökülüp ayrı bir test cihazında incelenemez. Bu nedenle teşhis, dolaylı yöntemler ve özel araçlar kullanılarak yapılır. Kısa devre, CPU’nun iç katmanlarında veya bağlantı noktalarında meydana gelebilir ve cihazın açılmamasına, aşırı ısınmaya veya ani kapanmalara yol açar.

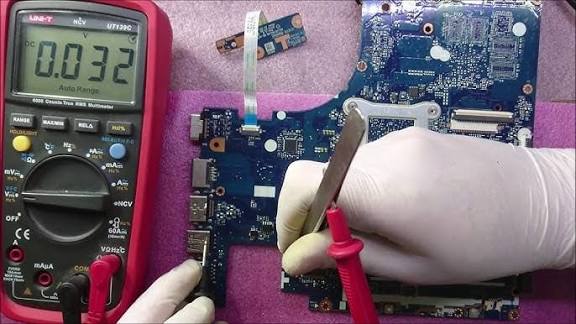

Teşhis süreci adım adım ilerler. İlk olarak, multimetre ile CPU’nun besleme pinleri (VCORE: CPU çekirdek voltajı, VCCIO: Giriş/Çıkış voltajı,

VCCSA: Sistem ajanı voltajı,

VGT: Grafik voltajı) toprağa (ground) karşı direnç ölçümü yapılır.

Normal koşullarda bu pinler birkaç ohm (örneğin 5-50 ohm arası) direnç gösterir, ancak kısa devre durumunda direnç sıfıra yakın veya çok düşük (0-1 ohm) düşer. Ölçümler, anakart üzerindeki test noktalarından veya CPU soketi pinlerinden (eğer varsa) alınır. Farklı pinler arasında karşılaştırma yaparak anomaliler tespit edilir. Örneğin, bir pin normal direnç gösterirken diğeri sıfır ohm ise, sorun o hatta odaklanır.

Ayrıca, termal kamera kullanımı teşhisi hızlandırır. Kısa devre olan bölgede anormal ısınma meydana gelir, çünkü akım doğrudan toprağa akar ve ısı üretir. Kamerayla anakartı tarayarak sıcak nokta bulunur. Bu yöntem, özellikle CPU’nun altında gizli kısa devreleri görselleştirmede etkilidir. Eğer termal kamera yoksa, voltaj enjeksiyonu yöntemi uygulanabilir: Düşük voltaj (örneğin 1-3V) besleme hattına verilir ve akım çekişi izlenir. Aşırı akım (örneğin 1A üzeri) kısa devreyi işaret eder.

Kısa devrenin CPU’da mı yoksa Voltaj Regülatör Modülü (VRM) devresinde mi olduğunu ayırt etmek kritik öneme sahiptir. VRM, CPU’ya güç sağlayan MOSFET’ler, indüktörler ve kapasitörlerden oluşur. İzolasyon için, VRM bileşenleri (özellikle MOSFET’ler) anakarttan çıkarılarak test edilir. Eğer kısa devre MOSFET çıkarıldıktan sonra ortadan kalkıyorsa, sorun VRM’dedir ve bileşen değişimiyle çözülebilir. Ancak kısa devre devam ediyorsa, CPU’nun kendisi arızalıdır. CPU kısa devreleri genellikle aşırı voltaj (overvoltage), termal hasar (aşırı ısınma), sıvı teması veya fiziksel darbe sonucu oluşur. Bu durumda CPU onarılamaz, çünkü iç yapısı karmaşıktır ve lehimli olduğu için anakartın tamamı değiştirilmelidir.

Doğru teşhis, gereksiz masrafları önler. Örneğin, VRM’deki bir kapasitör arızası CPU kısa devresi gibi görünebilir, ancak sadece kapasitör değiştirilerek sorun giderilebilir. Profesyonel tamirciler, şematik diyagramlar (schematics) ve boardview yazılımlarını kullanarak pin haritalarını inceler. Güvenlik önlemleri alınmalı: Anakartı statik elektrikten korumak için ESD bileklik kullanılmalı, ölçümler sırasında pil ve adaptör çıkarılmalı. https://www.youtube.com/@NorthridgeFix
