Laptop Bileşenleri: Görevleri ve Arıza Durumunda Neler Olur?

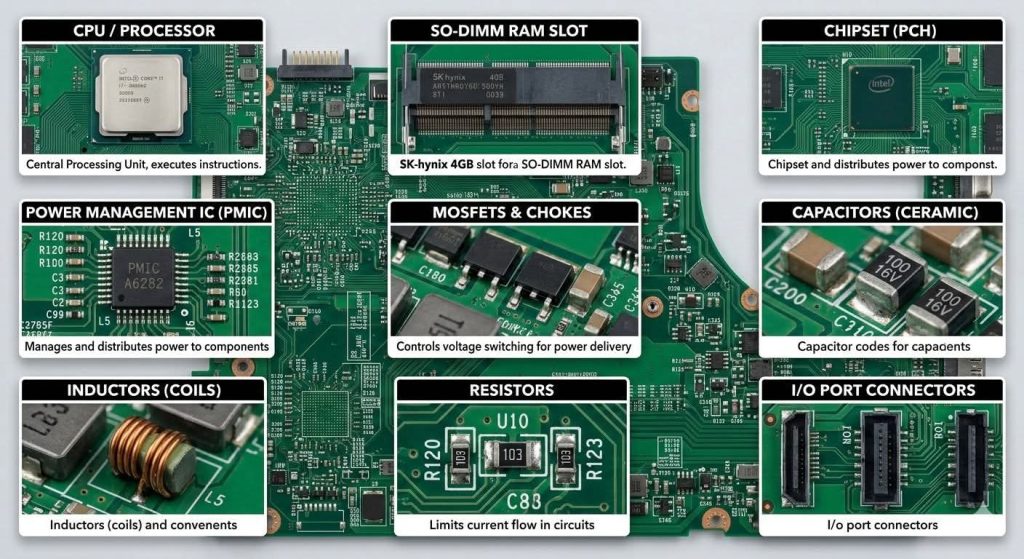

Laptoplar, günlük hayatımızın vazgeçilmez bir parçası haline geldi. Ancak bu cihazların içindeki bileşenler hakkında bilgi sahibi olmak, hem kullanım hem de tamir açısından büyük önem taşır. Bu makalede, laptop anakartı ve diğer bileşenlerin görevlerini, görsellerde gösterilen örnekler üzerinden inceleyeceğiz. Ayrıca, her bileşenin arızalanması durumunda neler olabileceğini detaylı bir şekilde ele alacağız. Laptop bileşenleriLaptop bileşenleri, işlemci arızası,

CPU / Processor (Merkezi İşlem Birimi)

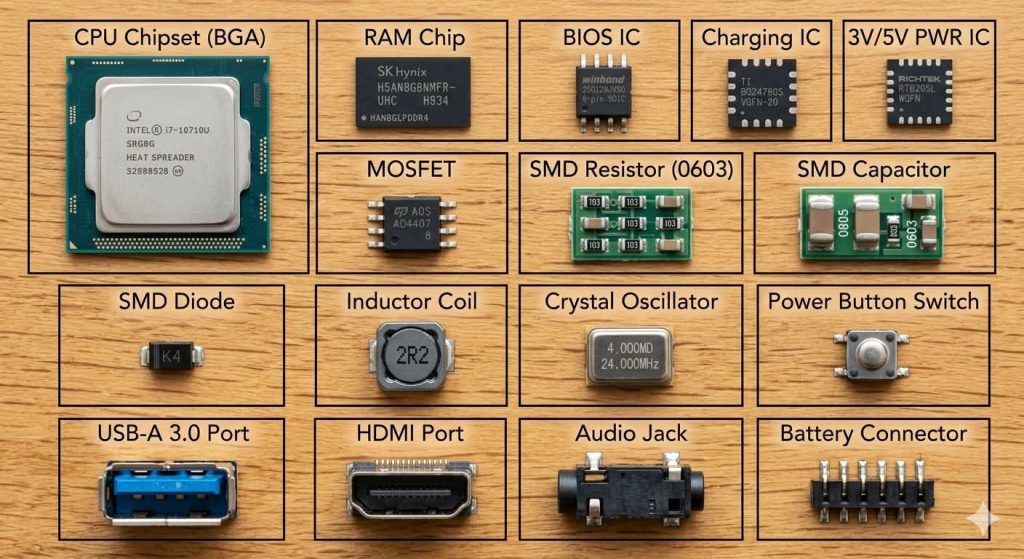

Laptopun beyni olarak bilinen CPU, yani işlemci, talimatları yürütmekten sorumludur. Görsellerde Intel Core i7 gibi bir örnek gösterilen bu bileşen, programları çalıştırır, hesaplamalar yapar ve sistemin genel performansını belirler. BGA tipi CPU chipset’leri, entegre ısı dağıtıcılarıyla birlikte gelir ve yüksek hızda veri işler.

Arıza durumunda neler olur?

CPU arızası, laptopun hiç açılmamasına veya mavi ekran hatalarına yol açar. Aşırı ısınma nedeniyle yanabilir, bu da sistemin tamamen durmasına neden olur. Performans düşüşü, donmalar veya yavaşlama gibi belirtiler görülür. Tamir genellikle anakart değişimi gerektirir, çünkü BGA tipi işlemciler lehimlidir.

SO-DIMM RAM Slot (Bellek Yuvası)

RAM slotu, geçici veri depolama için kullanılır. Görsellerde SK-Hynix 4GB SO-DIMM RAM örneği gibi, laptoplarda genellikle yükseltilebilir bellek yuvaları bulunur. Bu bileşen, uygulamaların hızlı çalışmasını sağlar ve multitasking için kritik öneme sahiptir.

Arıza durumunda neler olur?

RAM arızası, sistemin yavaşlamasına, çökmelere veya açılmamasına neden olur. Hatalı RAM, mavi ekran hataları (BSOD) tetikler. Eğer slot hasarlıysa, bellek tanınmaz ve laptop düşük performansla çalışır. Çözüm, RAM değiştirmek veya slot tamiri olabilir, ancak anakart hasarı varsa maliyet artar.

Chipset (PCH – Platform Controller Hub)

Chipset, bileşenler arasında veri akışını yönetir ve gücü dağıtır. Görsellerde Intel chipset örneği gibi, CPU ile diğer parçalar arasında köprü görevi görür. USB, SATA gibi bağlantıları kontrol eder.

Arıza durumunda neler olur?

Chipset arızası, laptopun açılmamasına veya belirli portların çalışmamasına yol açar. Isınma veya kısa devre nedeniyle yanabilir, bu da tüm sistemi etkiler. Belirtiler arasında görüntü gelmemesi veya yavaşlama yer alır. Tamir zor ve genellikle anakart değişimiyle sonuçlanır.

Power Management IC (PMIC – Güç Yönetim Entegresi)

PMIC, gücü yönetir ve bileşenlere dağıtır. Görsellerde A6282 gibi bir IC gösterilen bu parça, batarya ve adaptör gücünü düzenler.

Arıza durumunda neler olur?

PMIC arızası, laptopun şarj olmamasına veya açılmamasına neden olur. Kısa devreler, aşırı ısınma veya voltaj dalgalanmaları sonucu bozulur. Belirtiler: Batarya tanınmaması, ani kapanmalar. Tamir, IC değişimiyle yapılabilir ancak uzmanlık gerektirir.

MOSFETs & Chokes (MOSFET’ler ve Bobinler)

MOSFET’ler, voltaj anahtarlama ve güç teslimatını kontrol eder. Choke’lar ise akımı filtreler. Görsellerde gösterilen bu bileşenler, güç devrelerinin vazgeçilmezidir.

Arıza durumunda neler olur?

MOSFET arızası, güç kesintilerine veya yanmalara yol açar. Laptop açılmaz veya belirli bileşenler çalışmaz. Choke hasarı, voltaj instabilitesine neden olur. Belirtiler: Isınma, duman veya kokusu. Tamir, lehimleme ile yapılır. Kötü işçilik anakartı etkileyebilir.

Capacitors (Ceramic – Kondansatörler)

Kondansatörler, enerji depolar ve voltajı stabilize eder. Görsellerde 100 16V gibi kodlu seramik kondansatörler gösterilir.

Arıza durumunda neler olur?

Kondansatör arızası, şişme veya patlamayla sonuçlanır, bu da kısa devrelere yol açar. Sistem kararsızlaşır, donmalar veya açılmama sorunları yaşanır. Yaşlanma nedeniyle bozulur. Tamir, kondansatör değişimiyle kolaydır ancak erken teşhis önemlidir.

Inductors (Coils – Endüktörler)

Endüktörler, akımı filtreler ve enerji depolar. Görsellerde bobin şeklinde gösterilen bu parçalar, güç devrelerinde kullanılır.

Arıza durumunda neler olur?

Endüktör arızası, güç dalgalanmalarına neden olur. Laptop yavaşlar veya kapanır. Hasar genellikle aşırı akımdan kaynaklanır. Belirtiler: Gürültü veya ısınma. Tamir, parça değişimiyle mümkündür.

Resistors (Dirençler)

Dirençler, akım akışını sınırlar. Görsellerde 103 kodlu SMD dirençler gibi, devrelerde voltaj bölümü yapar.

Arıza durumunda neler olur?

Direnç arızası, devre kesintilerine yol açar. Belirli fonksiyonlar çalışmaz, örneğin ses veya görüntü sorunları. Yanma veya değer değişimiyle bozulur. Tamir basit, ancak konumuna göre zor olabilir.

I/O Port Connectors (Giriş/Çıkış Portları)

USB, HDMI gibi portlar, dış cihaz bağlantısını sağlar. Görsellerde USB-A 3.0, HDMI, Audio Jack ve Battery Connector gösterilir.

Arıza durumunda neler olur?

Port arızası, cihaz tanınmamasına veya şarj sorunlarına neden olur. Kırılma veya oksitlenme sonucu bozulur. Belirtiler: Bağlantı kopukluğu. Tamir, port değişimiyle yapılır.

BIOS IC

BIOS IC, sistem başlangıcını yönetir. Görsellerde Winbond gibi örnekler bulunur.

Arıza durumunda neler olur?

BIOS arızası, laptopun açılmamasına veya boot loop’a yol açar. Güncelleme hatası veya hasar sonucu olur. Çözüm, BIOS çip değişimi veya programlama gerekir.

Charging IC (Şarj Entegresi)

Şarj IC, batarya şarjını kontrol eder. Görsellerde TI BQ24780S gibi.

Arıza durumunda neler olur?

Arıza, şarj olmamasına veya aşırı ısınmaya neden olur. Tamir, IC değişimi gerektirir.

3V/5V PWR IC (Güç IC’si)

3V/5V güç hatlarını yönetir. Görsellerde RichTek gibi.

Arıza durumunda neler olur? Arıza, belirli bileşenlerin çalışmamasına yol açar. Sistem instabilitesi görülür.

SMD Diode (Diyot)

Akımı tek yönde geçirir. Görsellerde K4 gibi.

Arıza durumunda neler olur?

Diyot arızası, kısa devre veya güç kesintisi yaratır.

Crystal Oscillator (Kristal Osilatör)

Zamanlama sinyali üretir. Görsellerde 24.000MHz gibi.

Arıza durumunda neler olur?

Arıza, saat hatalarına veya açılmamaya neden olur.

Power Button Switch (Güç Düğmesi)

Açma/kapama işlevi görür.

Arıza durumunda neler olur? Düğme arızası, laptopun açılmamasına yol açar.

Battery Connector (Batarya Bağlantısı)

Bataryayı bağlar.

Arıza durumunda neler olur? Bağlantı arızası, batarya tanınmamasına neden olur.

Laptop bileşenleri birbirine bağlı çalışır. Arıza belirtilerini erken fark etmek, maliyetleri düşürür. Laptop tamiri için profesyonel eğitim alın Yeni bir meslek edinin.
