RJ45 Pin Konfigürasyonu, Kablo Standartları ve Uygulama Rehberi

📘 Teknik Servis Uzmanı Notu: Bu makale, RJ45 bağlayıcılar, T568A ve T568B pin standartları, straight-through ve crossover kablolar, CAT5e ile CAT6 arasındaki farklar ve profesyonel kablo hazırlama adımlarını kapsamlı şekilde ele almaktadır. Ağ mühendisliği ve saha uygulamaları için temel başvuru kaynağıdır.

Ethernet ağlarının fiziksel katmanında en kritik noktalardan biri, RJ45 konnektörlerin doğru pin konfigürasyonudur. Hatalı renk sırası, bağlantı sorunlarına, hız düşüşlerine ve hatta donanım hasarına yol açabilir. Bu makalede, T568A ve T568B standartlarını, hangi durumda hangi kablo tipinin (straight-through veya crossover) kullanılacağını, CAT5e ve CAT6 kablolarının teknik farklarını ve adım adım RJ45 kablo hazırlama sürecini detaylandırıyoruz.

📌 RJ45 Pin Standartları: T568A ve T568B

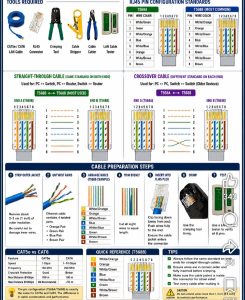

RJ45 Pin Konfigürasyonu, Kablo Standartları

RJ45 bağlantılarında iki ana renk düzeni standardı bulunur: T568A ve T568B. Her iki standart da 8 pinli konnektörde aynı pin numaralarını kullanır ancak renk atamaları farklıdır. T568B, özellikle Amerika ve dünya genelinde en yaygın kullanılan standarttır.

Pin No T568A Renk T568B Renk (Yaygın)
1 Beyaz/Yeşil Beyaz/Turuncu
2 Yeşil Turuncu
3 Beyaz/Turuncu Beyaz/Yeşil
4 Mavi Mavi
5 Beyaz/Mavi Beyaz/Mavi
6 Turuncu Yeşil
7 Beyaz/Kahverengi Beyaz/Kahverengi
8 Kahverengi Kahverengi

T568B standardı, mevcut tesisatların büyük çoğunluğunda kullanıldığı için tercih edilir. T568A ise belirli kamu kurumlarında veya eski sistemlerde görülebilir. Hangi standardı seçerseniz seçin, aynı ağda her iki uçta aynı standardı kullanmaya özen gösterin.

RJ45 Pin Konfigürasyonu, Kablo Standartları

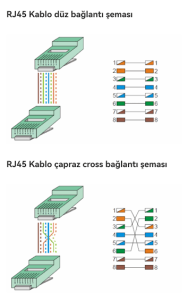

🔗 Straight-Through ve Crossover Kablolar

İki temel kablo tipi vardır: Straight-through (düz) ve Crossover (çapraz). Fark, her iki uçtaki pin standartlarının aynı mı yoksa farklı mı olduğuna göre belirlenir.

✅ Straight-throughHer iki uçta aynı standart (T568B-T568B veya T568A-T568A)
🔄 CrossoverBir uç T568A, diğer uç T568B
  • Straight-through kullanım alanları: PC ↔ Switch, PC ↔ Router, Switch ↔ Router (modern cihazlar genellikle Auto-MDI/X desteklediği için crossover’a gerek kalmaz).
  • Crossover kullanım alanları (eski cihazlar): PC ↔ PC, Switch ↔ Switch (Auto-MDI/X olmayan eski cihazlarda).

Günümüzde çoğu ağ cihazı otomatik algılama (Auto-MDI/X) özelliğine sahiptir, bu nedenle crossover kablo ihtiyacı azalmıştır. Ancak sınavlar ve eski ekipmanlar için bilinmesi gereklidir.

🛠️ RJ45 Kablo Hazırlama Adımları (T568B Örneği)

RJ45 Pin Konfigürasyonu, Kablo Standartları9

Aşağıda, profesyonel bir kablo hazırlama sürecini adım adım açıklıyoruz. Bu adımlar, sağlam ve yüksek performanslı bir Ethernet kablosu oluşturmanızı sağlar.

  1. Dış kılıfı sıyırın: Yaklaşık 2-3 cm (1 inç) dış yalıtımı bir kablo sıyırıcı ile dikkatlice çıkarın. İç tellere zarar vermemeye özen gösterin.
  2. Bükülü çiftleri çözün: Ethernet kablosu 4 bükülü çiftten oluşur: Turuncu, Yeşil, Mavi ve Kahverengi. Her bir çifti yavaşça çözün.
  3. Telleri T568B sırasına göre düzenleyin:
    1. Beyaz/Turuncu 2. Turuncu 3. Beyaz/Yeşil 4. Mavi 5. Beyaz/Mavi 6. Yeşil 7. Beyaz/Kahverengi 8. Kahverengi
  4. Eşit uzunlukta kesin: Tüm telleri, konnektörün içine tam oturacak şekilde düz ve eşit boyda kesin.
  5. RJ45 konnektöre takın: Konnektörün klipsi aşağıda olacak şekilde tutun. Telleri sırasıyla pinlere itin. Tellerin konnektörün ucuna kadar ulaştığından ve dış kılıfın konnektör içine girdiğinden emin olun.
  6. Krimpleyin: Krimp aletini sıkıca bastırarak konnektörü kablo üzerine sabitleyin.
  7. Test edin: Bir LAN kablosu test cihazı (tester) kullanarak tüm 8 pinin doğru şekilde bağlandığını kontrol edin.
⚡ Kritik Uyarı

Bükülü çiftleri 1,3 cm’den (0,5 inç) fazla çözmeyin. Aşırı çözme, çapraz konuşma (crosstalk) ve sinyal kaybına neden olur. Ayrıca kablo kılıfının konnektör içinde olduğundan emin olun; bu, mekanik dayanıklılık için hayati önem taşır.

100 m Maks. Mesafe (1 Gbps)

📊 CAT5e ve CAT6 Karşılaştırması

RJ45 Pin Konfigürasyonu, Kablo Standartları

CAT5e ve CAT6, günümüzde en sık kullanılan iki kablo kategorisidir. Aşağıdaki tabloda temel farklarını görebilirsiniz.

Özellik CAT5e CAT6
Hız (Maks.) 1 Gbps 1-10 Gbps
Frekans 100 MHz 250 MHz
Çapraz Konuşma Koruması İyi Daha İyi
1 Gbps’de Maks. Mesafe 100 m 100 m
10 Gbps’de Maks. Mesafe Önerilmez ~55 m

CAT6, daha yüksek frekans ve daha iyi koruma sunar ancak fiyatı CAT5e’ye göre biraz daha yüksektir. Ev ve küçük ofis ağları için CAT5e genellikle yeterliyken, veri merkezleri veya yüksek bant genişliği gerektiren uygulamalar için CAT6 tercih edilmelidir.

📋 Hızlı Başvuru: T568B Renk Sırası

1. Beyaz/Turuncu 2. Turuncu 3. Beyaz/Yeşil 4. Mavi 5. Beyaz/Mavi 6. Yeşil 7. Beyaz/Kahverengi 8. Kahverengi

Bu sıralamayı ezberlemek, saha çalışmalarında işinizi kolaylaştıracaktır. Kartvizit boyutunda bir referans olarak telefonunuza kaydedebilirsiniz.

❓ Sıkça Sorulan Sorular (SSS)

Soru 1: T568A mı T568B mi kullanmalıyım?
T568B, dünya genelinde en yaygın standarttır. Yeni bir ağ kuruyorsanız T568B kullanmanızı öneririz. T568A, eski veya özel kurum ağlarında karşılaşabilirsiniz.
Soru 2: Straight-through ile crossover arasındaki farkı nasıl anlarım?
Straight-through’da her iki uçta da aynı pin düzeni (örneğin T568B-T568B) kullanılır. Crossover’da ise bir uç T568A, diğer uç T568B’dir. Günümüz cihazları auto-MDI/X ile otomatik olarak algılar.
Soru 3: CAT5e kabloyla 10 Gbps alabilir miyim?
CAT5e, 10 Gbps hızı desteklemez (sadece 1 Gbps). 10 Gbps için CAT6 veya CAT6a kullanmanız gerekir.
Soru 4: Kablo test cihazı (tester) olmadan kablonun çalıştığını nasıl anlarım?
Test cihazı en güvenilir yöntemdir. Alternatif olarak kabloyu doğrudan iki cihaza bağlayıp link ışıklarını kontrol edebilirsiniz ancak bu pin hatalarını tespit etmez.
Soru 5: Kabloyu kırptıktan sonra neden bağlantı olmuyor?
En yaygın nedenler: teller yanlış sırada, teller konnektör ucuna tam oturmamış, konnektör iyi krimp edilmemiş veya kablo kılıfı konnektör içine girmemiş. Her adımı kontrol edin.

🎯 Sonuç ve Profesyonel Tavsiyeler

RJ45 kablo hazırlama, ağ kurulumlarının temel taşıdır. Doğru pin standardını seçmek, kaliteli malzeme kullanmak ve adımlara titizlikle uymak, uzun ömürlü ve hatasız bağlantılar sağlar. Özellikle büküm açma mesafesi (1,3 cm) ve kılıfın konnektör içine girmesi gibi küçük detaylar, performansı doğrudan etkiler.

Mert Cep Telefonu Tamir Kursu olarak, bu rehberin hem sınavlara hazırlanan adaylara hem de saha teknisyenlerine yol göstermesini amaçlıyoruz. Unutmayın, her kabloyu kırptıktan sonra test edin ve sonuçları kaydedin.

Sorularınızı veya deneyimlerinizi paylaşmak için yorum bırakabilirsiniz.

🔍 Not: Bu makalede verilen bilgiler, IEEE 802.3 standartları ve Cisco ağ akademisi müfredatıyla uyumludur. Uygulamalarınızda yerel yönetmelikleri ve üretici önerilerini dikkate alınız.
