OPPO A16 Şarj Girişi Değişimi — Uyumlu Modeller ve Teknik Servis Rehberi

OPPO A16 Şarj Girişi Değişimi — Uyumlu Modeller ve Teknik Servis Rehberi

📌 Teknik Servis Uzmanı Notu: Bu kapsamlı rehber, OPPO A16 şarj jakı (şarj girişi) değişimi, uyumlu model listesi, montaj detayları ve kalite kriterleri hakkında güncel ve doğrulanmış bilgiler içerir. Mert Cep Telefonu Tamir Kursu kalite standardıyla hazırlanmıştır.

OPPO A16 şarj girişi, cihazınızın en kritik bileşenlerinden biridir. Zamanla kablo takma-çıkarma sırasında oluşan mekanik aşınma, toz ve nem etkisiyle şarj soketi arızalanabilir. Bu durumda OPPO A16 şarj jakı değişimi profesyonel bir müdahale gerektirir. Mert Teknoloji olarak, orijinal kalitesinde yedek parçalar ve uzman teknisyen kadromuzla güvenilir çözüm sunuyoruz.

Bu makalede, OPPO A16 şarj girişi ile uyumlu tüm modelleri, teknik özellikleri, montaj aşamalarını ve kaliteli bir şarj soketinde aranması gereken kriterleri detaylıca ele alacağız. Ayrıca MERT Cep Telefonu Tamir Kursu farkıyla sunulan hizmet kalitesine ve sık sorulan sorulara da yer vereceğiz.

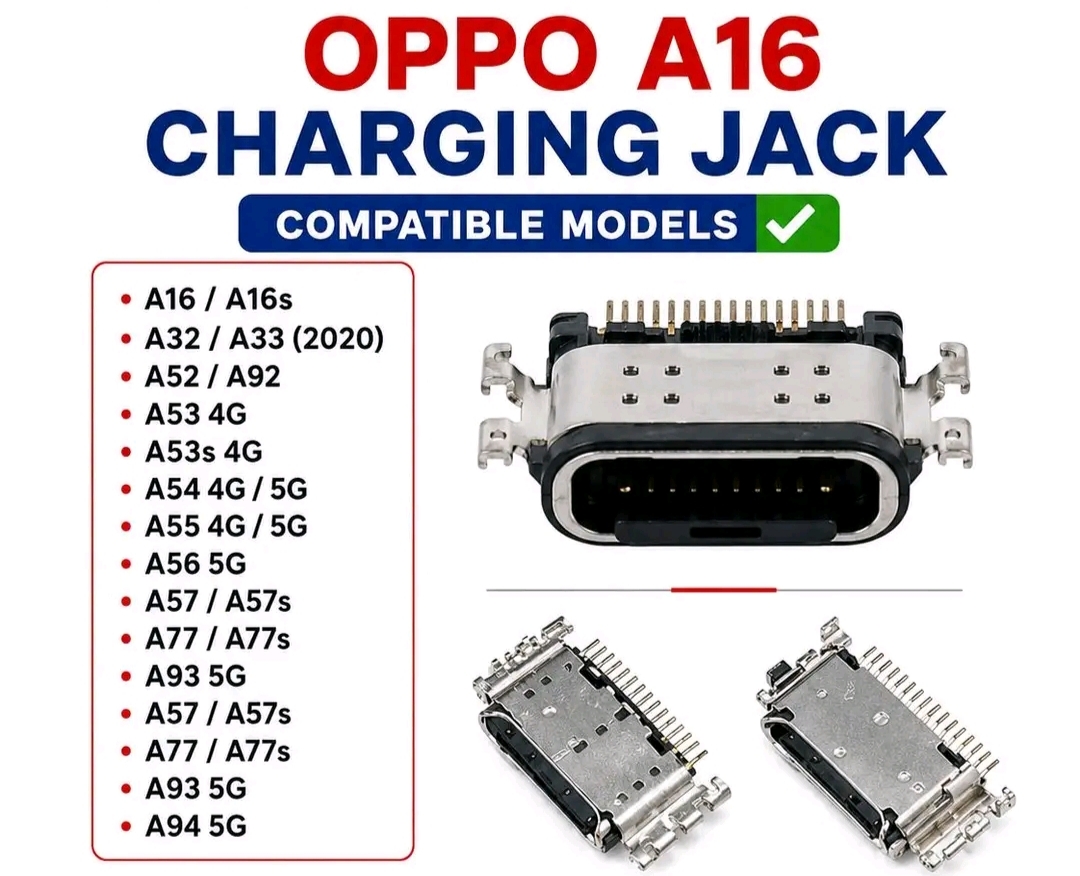

Cep telefonu tamir kursu

📱 OPPO A16 Şarj Girişi ile Uyumlu Modeller

Aşağıdaki tabloda, OPPO A16 şarj soketi ile birebir uyumlu olan OPPO modellerini listelemekteyiz. Bu liste, teknik servis deneyimlerimiz ve üretici verileri doğrultusunda oluşturulmuştur. Şarj girişi değişimi yapılacak cihazın modelini doğru tespit etmek, arızasız ve uzun ömürlü bir onarım için ilk adımdır.

Model Bağlantı Tipi Şarj Hızı Uyumluluk
OPPO A16 / A16s USB-C 10W ✅ Tam Uyum
OPPO A32 / A33 (2020) USB-C 18W ✅ Tam Uyum
OPPO A52 / A92 USB-C 18W ✅ Tam Uyum
OPPO A53 4G USB-C 18W ✅ Tam Uyum
OPPO A53s 4G USB-C 18W ✅ Tam Uyum
OPPO A54 4G / 5G USB-C 18W ✅ Tam Uyum
OPPO A55 4G / 5G USB-C 18W ✅ Tam Uyum
OPPO A56 5G USB-C 18W ✅ Tam Uyum
OPPO A57 / A57s USB-C 18W ✅ Tam Uyum
OPPO A77 / A77s USB-C 18W ✅ Tam Uyum
OPPO A93 5G USB-C 18W ✅ Tam Uyum

Yukarıdaki listede yer alan modellerin tamamı, OPPO A16 şarj girişi ile pin uyumu, mekanik ölçüler ve lehim noktaları açısından aynı standardı paylaşmaktadır. Bu sayede tek bir yedek parça stoku ile geniş bir model yelpazesine hizmet verebilmekteyiz.

🏆 Kaliteli Bir Şarj Girişinde Aranan 5 Temel Kriter

🔹 Yüksek KaliteElektriksel ve mekanik dayanıklılık
🔹 Uzun Ömür10.000+ tak-çıkar testi
🔹 Tam UyumOrijinal ölçülerde kusursuz montaj
🔹 Premium MalzemePaslanmaz çelik ve yüksek akım bakırı
🔹 Kolay MontajServis dostu tasarım, lehim gerektirmez

Mert Cep Telefonu Tamir Kursu olarak tedarik ettiğimiz OPPO A16 şarj jakları, yukarıdaki kriterlerin tamamını karşılayan, test edilmiş ve sertifikalı ürünlerdir. Her bir parça, cihazınıza takılmadan önce iki aşamalı kalite kontrolünden geçirilir.

🛠️ OPPO A16 Şarj Girişi Değişimi — Adım Adım Montaj

Şarj girişi değişimi, hassasiyet gerektiren bir işlemdir. Aşağıda, profesyonel teknisyenler tarafından uygulanan standart montaj prosedürünü özetliyoruz. Bu işlemleri yalnızca yetkili servisler veya deneyimli teknisyenler gerçekleştirmelidir.

  1. Cihazın Kapatılması ve Bataryanın Sökülmesi: Güvenlik önlemleri alınarak cihaz kapatılır ve batarya bağlantısı kesilir.
  2. Arka Kapak ve Anakart Koruyucunun Çıkarılması: Isı tabancası ve özel aparatlar ile arka kapak dikkatlice ayrılır, koruyucu plaka sökülür.
  3. Eski Şarj Soketinin Sökülmesi: Flex kablo bağlantısı veya lehimli soket, uygun ekipmanla çıkarılır.
  4. Yeni Şarj Girişinin Takılması: Yeni parça, orijinal konumuna yerleştirilir ve bağlantılar kontrol edilir.
  5. Test ve Montajın Tamamlanması: Şarj testi, veri aktarım testi ve mekanik oturma kontrolü yapılır. Ardından cihaz kapatılır.
⏱️ Ortalama Montaj Süresi

Uzman teknisyenlerimiz tarafından 25-35 dakika içerisinde profesyonel şarj girişi değişimi tamamlanmaktadır. Tüm işlemler antistatik ortamda ve özel ekipmanlarla yapılır.

%99 Başarı Oranı

❓ Neden Mert Teknoloji ?

Mert Teknoloji, yılların deneyimiyle mobil cihaz tamirinde güvenilir adres olmayı başarmıştır. OPPO A16 şarj girişi değişimi başta olmak üzere tüm onarımlarda:

  • Orijinal kalitesinde yedek parça kullanımı,
  • Garantili işçilik ve 6 ay parça garantisi,
  • Hızlı ve güvenilir servis anlayışı,
  • Şeffaf fiyatlandırma ve işlem öncesi detaylı bilgilendirme,
  • Uzman teknisyen kadrosu ile profesyonel hizmet sunuyoruz.
📞 İletişim: 0542 585 68 92  |  Mert Cep Telefonu Tamir Kursu

❓ Sıkça Sorulan Sorular (SSS)

Soru 1: OPPO A16 şarj girişi arızası nasıl anlaşılır?
Cihaz şarj olmuyor, şarj kablosu takıldığında gevşek duruyor, şarj sırasında ısınma artıyor veya veri aktarımı sırasında bağlantı kopuyorsa şarj girişi arızalıdır.
Soru 2: OPPO A16 şarj jakı değişimi garantiyi etkiler mi?
Yetkili olmayan servislerde yapılan müdahaleler garantiyi ihlal edebilir. Mert Cep Telefonu Tamir Kursu olarak, garanti prosedürlerine uygun şekilde onarım yapıyoruz.
Soru 3: Hangi modellerle aynı şarj girişi kullanılıyor?
A16, A16s, A32, A33 (2020), A52, A92, A53 4G, A53s 4G, A54 4G/5G, A55 4G/5G, A56 5G, A57, A57s, A77, A77s, A93 5G modelleri aynı şarj soketini kullanır.
Soru 4: Şarj girişi değişimi ne kadar sürer?
Profesyonel bir montaj ortalama 25-35 dakika sürer.Mert Cep Telefonu Tamir ‘de aynı gün teslim hizmeti sunuyoruz.
Soru 5: Orijinal olmayan şarj girişi kullanmanın riski nedir?
Düşük kaliteli şarj soketleri, anakart kısa devresine, şarj hızında düşüşe veya batarya ömrünün kısalmasına neden olabilir. Yüksek kaliteli parça kullanımı önemlidir.

📋 Teknik Özellikler ve Uyumluluk Detayları

OPPO A16 şarj girişi (charging jack), USB-C bağlantı standardını kullanır. 24 pinli yapısı ile hem şarj hem de veri aktarımını aynı anda destekler. Aşağıda teknik detayları bulabilirsiniz:

  • Bağlantı Tipi: USB-C (USB 2.0 / 3.0 uyumlu)
  • Maksimum Akım: 3.0 A (18W hızlı şarj desteği)
  • Pin Sayısı: 24 pin (tam işlevsel)
  • Malzeme: Paslanmaz çelik dış kasa, altın kaplama pinler
  • Dayanıklılık: 10.000+ takma-çıkarma testi
  • Çalışma Sıcaklığı: -20°C ile +60°C arası
Model Şarj Hızı (Maks.) Veri Aktarımı Pin Yapısı
A16 / A16s 10W USB 2.0 24 pin
A32 / A33 (2020) 18W USB 2.0 24 pin
A52 / A92 18W USB 2.0 24 pin
A53 4G / A53s 4G 18W USB 2.0 24 pin
A54 4G / 5G 18W USB 2.0 24 pin
A55 4G / 5G 18W USB 2.0 24 pin
A56 5G 18W USB 2.0 24 pin
A57 / A57s 18W USB 2.0 24 pin
A77 / A77s 18W USB 2.0 24 pin
A93 5G 18W USB 2.0 24 pin

🎯 Sonuç ve Öneriler

OPPO A16 şarj girişi değişimi, cihazınızın ömrünü uzatan ve günlük kullanım konforunu geri kazandıran kritik bir işlemdir. Bu işlemin profesyonel ellerce, kaliteli yedek parça kullanılarak yapılması, uzun vadede sorun yaşamamanız için en doğru yaklaşımdır.

Mert Cep Telefonu Tamir Kursu olarak, OPPO A16 ve uyumlu tüm modeller için şarj jakı değişimi hizmetimizle yanınızdayız. Kalite standartlarımız, deneyimli kadromuz ve müşteri memnuniyeti odaklı hizmet anlayışımızla, cihazınızı ilk günkü gibi şarj etmeye hazır hale getiriyoruz.

Sorularınız veya randevu talebiniz için iletişim numaramızdan bize ulaşabilirsiniz. Mert Cep Telefonu Tamir — Güvenilir tamir ortağınız.

🔍 Teknik Not: Bu makalede yer alan tüm bilgiler, Mert Cep Telefonu Tamir teknik servis deneyimlerine ve OPPO resmi servis kılavuzlarına dayanmaktadır. Modeller arası uyumluluk, üretim dönemine göre küçük farklılıklar gösterebilir. En güncel bilgi için servis merkezimizle iletişime geçiniz.
