Xiaomi Redmi Note 12 5G (M17_MB_PCB) anakart



dağılımını ve entegre devrelerin görevlerini inceleyip, arıza durumlarında oluşabilecek sorunları ve çözümlerini detaylı bir şekilde açıklayacağım. Bu bilgiler cep telefonu tamir teknisyenleri için teknik referans niteliğindedir.

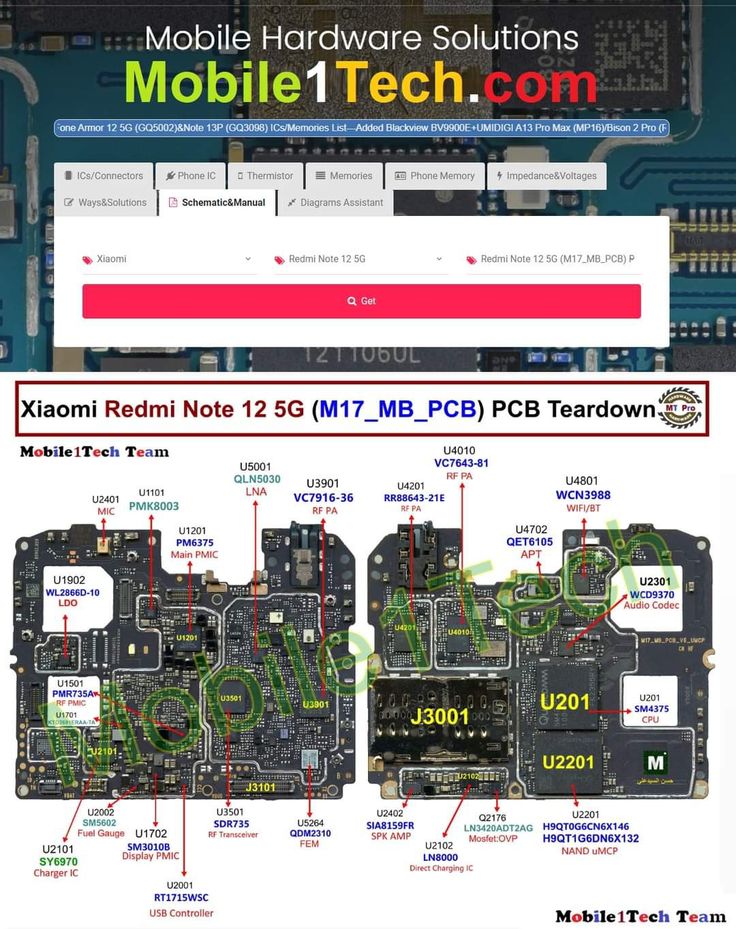

Xiaomi Redmi Note 12 5G (M17_MB_PCB) PCB Analizi ve Entegre Devre Dağılımı

1. Güç Yönetimi Entegreleri (PMIC)

U1201 – PM6375 (Ana PMIC)
– Görevi: Ana güç yönetim entegresi, sistem voltajlarını regüle eder
– Besleme Voltajları: 3.8V – 4.2V batarya girişi, 1.8V/2.8V/3.3V çıkış voltajları
– Arıza Belirtileri: Cihaz hiç açılmaz, boot loop, şarj olmama, rastgele kapanma
– Test Noktaları:
– VPH_PWR: 3.8-4.2V
– VREG_L1A: 0.85V (CPU çekirdek)
– VREG_L2A: 1.8V (DDR)
– VREG_L3A: 2.8V (I/O)
– Çözüm: PMIC yeniden balling veya değişim, çevre bobin ve kondansatör kontrolü

U1501 – PMR735A (RF PMIC)
– Görevi: RF bölümü güç yönetimi, baz istasyonu iletişim güç kaynağı
– Arıza Belirtileri: Şebeke yok, düşük sinyal, arama yapamama, 4G/5G çalışmama
– Test Voltajları:
– VREG_L1: 3.4V
– VREG_L2: 2.5V
– VREG_L3: 1.3V

U1702 – SM3010B (Ekran PMIC)
– Görevi: Ekran paneli güç yönetimi, LED sürücü, VDDI/VCI voltajları
– Arıza Belirtileri: Siyah ekran, beyaz ekran, görüntü yok ama dokunmatik çalışıyor, parlaklık sorunları
– Ölçüm Değerleri:
– VDDI: 1.8V
– VCI: 3.3V
– AVDD: 6.8V
– ELVSS: -5V

U2101 – SY6970 (Şarj IC)
– Görevi: Batarya şarj kontrolü, USB-C güç yönetimi
– Arıza Belirtileri: Şarj olmama, yavaş şarj, şarjda ısınma, batarya şişme
– Test Noktaları:
– VBUS: 5V (şarj girişi)
– VBAT: 3.8-4.2V (batarya çıkışı)
– I2C: 1.8V (iletişim hattı)
– Direnç Değerleri: VBUS toprağa: 400-600 ohm, VBAT toprağa: 300-500 ohm

—

2. İşlemci ve Hafıza

U201 – SM4375 (CPU – Snapdragon 4 Gen 1)
– Görevi: Ana işlemci, 8 çekirdekli ARM mimarisi
– Çalışma Voltajı: 0.5V – 1.2V (dinamik voltaj ölçekleme)
– Arıza Belirtileri: Cihaz hiç açılmaz, donma, aşırı ısınma, performans düşüklüğü
– Kritik Test: CPU çekirdek voltajları (VDD_CPU_L0-L3): 0.5-1.2V arası değişken

U2201 – H9QT1G6DN6X132 / H9QT1G6DN6X146 (NAND uMCP)
– Görevi: Birleşik hafıza (RAM + ROM), 4-6GB RAM + 64-128GB depolama
– Arıza Belirtileri: Yazılım hatası, boot loop, hafıza dolu uyarısı (boş alan varken), uygulama çökmeleri
– Voltaj Değerleri:
– VDDQ: 1.1V (LPDDR4X)
– VDD2: 1.8V
– VDD1: 3.3V (NAND)

—

3. Ses ve Codec Entegreleri

U2301 – WCD9370 (Audio Codec)
– Görevi: Ses işleme, hoparlör ve mikrofon sürücüleri, kulaklık amplifikatörü
– Arıza Belirtileri: Ses yok, çatırtılı ses, mikrofon çalışmama, kulaklık tanımama
– Test Voltajları:
– VDD_IO: 1.8V
– VDD_ANA: 2.8V
– VDD_CODEC: 1.35V
– Direnç Ölçümü: Codec çıkışları 32-600 ohm arası olmalı

U2402 – SIA8159FR (SPK AMP – Hoparlör Amplifikatörü)
– Görevi: Hoparlör sürücü, ses yükseltme
– Arıza Belirtileri: Zil sesi yok, düşük ses, bozuk ses
– Voltaj: VDD: 3.6-4.2V (batarya voltajı)
– Çıkış Dirençleri: SPK+ ve SPK- hatları 4-8 ohm (hoparlör direnci)

—

4. RF ve İletişim Entegreleri

U3501 – SDR735 (RF Transceiver)
– Görevi: Radyo frekans alıcı-verici, 4G/5G sinyal işleme
– Arıza Belirtileri: Şebeke yok, arama yapamama, internet çalışmama, düşük sinyal
– Besleme Voltajları:
– VDD_DIG: 1.3V
– VDD_ANA: 2.5V
– VDD_RF: 3.4V

U3901 – VC7916-36 (RF PA – Güç Amplifikatörü)
– Görevi: Gönderim sinyali güçlendirme
– Arıza Belirtileri: Arama düşme, “Ağda kayıtlı değil” hatası, düşük sinyal gönderimi
– Voltaj: VBAT direkt veya 3.8V

U4010 – VC7643-81 (RF PA)
– Görevi: Ek RF güç amplifikasyonu, 5G bant desteği
– Arıza Belirtileri: 5G çalışmama, sadece 4G düşme

U4201 – RR88643-21E (RF PA)
– Görevi: Çoklu bant RF amplifikasyonu
– Arıza Belirtileri: Belirli frekanslarda şebeke kaybı

U4702 – QET6105 (APT – Average Power Tracking)
– Görevi: RF güç optimizasyonu, batarya tasarrufu
– Arıza Belirtileri: Hızlı şarj tüketimi, ısınma, zayıf sinyalde batarya bitişi

—

5. Kablosuz İletişim

U4801 – WCN3988 (WiFi/BT Combo)
– Görevi: WiFi 5 (802.11ac) ve Bluetooth 5.1 kontrolü
– Arıza Belirtileri: WiFi açılmıyor, Bluetooth çalışmıyor, MAC adresi 02:00:00:00:00:00
– Besleme Voltajları:
– VDD_IO: 1.8V
– VDD_ANA: 3.3V
– VDD_PA: 3.8V
– Direnç Değerleri: SDIO hatları 10-50k ohm

—

6. Arayüz ve Kontrol Entegreleri

U2001 – RT1715WSC (USB Controller)
– Görevi: USB-C port kontrolü, PD (Power Delivery) haberleşme
– Arıza Belirtileri: Bilgisayar tanımıyor, USB hata veriyor, şarj yavaşlığı
– Test: CC1/CC2 hatları 5.1k ohm pull-down dirençleri

U2002 – SM5602 (Fuel Gauge – Batarya Kontrol)
– Görevi: Batarya kapasite ölçümü, şarj döngüsü hesaplama
– Arıza Belirtileri: Yanlış şarj yüzdesi, %0 veya %100 takılma, aniden kapanma
– I2C Voltajı: 1.8V

U2102 – LN8000 (Direct Charging IC)
– Görevi: Hızlı şarj kontrolü, 33W şarj desteği
– Arıza Belirtileri: Yavaş şarj, normal şarj moduna düşme, şarjda ısınma
– Voltaj: Giriş 5-11V, çıkış batarya voltajı

U5264 – QDM2310 (FEM – Front End Module)
– Görevi: RF ön uç modülü, anten anahtarlama
– Arıza Belirtileri: Şebeke zayıflığı, belirli bantlarda kopma

—

7. Analog ve Sensör Entegreleri

U1101 – PMK8003 (Mikrofon Amplifikatörü)
– Görevi: Mikrofon sinyal ön yükseltme
– Arıza Belirtileri: Karşı taraf sesi duymuyor, sesli aramada mikrofon çalışmama
– Voltaj: 2.8V bias voltajı

U1902 – WL2866D-10 (LDO Regülatör)
– Görevi: Düşük gürültülü voltaj regülasyonu, hassas devre besleme
– Arıza Belirtileri: Sensör hataları, kamera çalışmama
– Çıkış Voltajı: 1.8V veya 2.8V (programlanabilir)

U2401 – MIC (Mikrofon IC)
– Görevi: Dijital mikrofon arayüzü
– Arıza Belirtileri: Ses kayıt olmama, gürültülü kayıt
– CLK/Data: 1.8V dijital sinyal

Q2176 – LN3420ADT2AG (Mosfet OVP – Aşırı Voltaj Koruma)
– Görevi: Aşırı voltaj koruması, şarj güvenliği
– Arıza Belirtileri: Şarj olmama, güvenlik moduna geçiş
– Tetikleme Voltajı: 6.5-7V üzeri

—

Sık Karşılaşılan Arızalar ve Çözüm Yolları

Şarj Sorunları
Belirtiler: Şarj etmiyor, yavaş şarj, şarj göstergesi yanıp sönüyor

Kontrol Listesi:
1. U2101 (SY6970) VBUS girişi: 5V ölç
2. U2102 (LN8000) giriş/çıkış voltaj farkı maksimum 0.5V olmalı
3. Q2176 (OVP) direnç değeri: Normalde 0.5-2 ohm
4. Batarya konnektörü: 3.8V minimum

Çözüm:
– Şarj IC değişimi (reballing önerilmez, yeni IC takılmalı)
– OVP Mosfet kontrolü, kısa devre varsa değiştir
– USB konnektör lehim kontrolü

Ekran Sorunları (Görüntü Yok)
Belirtiler: Siyah ekran, açılıyor ama görüntü yok, parlaklık sorunu

Kontrol Listesi:
1. U1702 (SM3010B) VCI: 3.3V
2. AVDD: 6-7V (negatif voltaj ölçerle kontrol)
3. I2C hatları: 1.8V, direnç 10-50k ohm
4. Ekran konnektörü: 40 pin kontrol, oksidasyon temizliği

Çözüm:
– Ekran PMIC yeniden lehimleme
– Bobin ve diyot değişimi (açık devre kontrolü)
– Ekran flex kablo değişimi

Şebeke Sorunları
Belirtiler: Şebeke yok, arama yapamama, düşük sinyal

Kontrol Listesi:
1. U3501 (SDR735) beslemeleri: 1.3V, 2.5V, 3.4V
2. U1501 (PMR735A) RF voltajları
3. Anten konnektörü ve switch’ler
4. U3901, U4010, U4201 (RF PA) VBAT bağlantısı

Çözüm:
– RF IC reballing (ısı profiline dikkat)
– Anten yolu kontrolü (network analyzer ile)
– PA entegreleri değişimi

Ses Sorunları
Belirtiler: Zil sesi yok, hoparlör çalışmıyor, mikrofon sessiz

Kontrol Listesi:
1. U2301 (WCD9370) VDD_ANA: 2.8V
2. U2402 (SIA8159FR) giriş: 3.8V
3. Hoparlör direnci: 4-8 ohm
4. U1101 (PMK8003) mikrofon bias: 2.8V

Çözüm:
– Audio codec reballing
– Hoparlör konnektörü temizliği
– Mikrofon değişimi (bias voltaj yoksa IC arızalı)

WiFi/Bluetooth Sorunları
Belirtiler: WiFi gri kalıyor, Bluetooth açılmıyor

Kontrol Listesi:
1. U4801 (WCN3988) 1.8V ve 3.3V besleme
2. 32.768kHz kristal osilatör
3. SDIO hatları: CLK, CMD, DATA0-3
4. Anten bağlantısı

Çözüm:
– WCN3988 reballing veya değişim
– Kristal değişimi
– Anten yolu onarımı

—

Ölçüm Teknikleri ve Kritik Değerler

Diyot Modu Ölçüm (Multimetre ile)

Test Noktası Normal Değer Arızalı Değer
VBUS toprak 0.4-0.6V 0V (kısa) veya 1V+ (açık)
VBAT toprak 0.3-0.5V 0V veya OL
VPH_PWR toprak 0.4-0.6V Değişken
1.8V hatları 0.3-0.5V 0V veya yüksek
3.3V hatları 0.4-0.6V 0V veya yüksek

Voltaj Ölçüm Sırası (Açık Devrede)
1. Batarya konnektörü: 3.8-4.2V
2. Ana regülatör çıkışı: 3.3V
3. PMIC LDO çıkışları: 1.8V, 2.8V
4. CPU çekirdek: 0.5-1.2V (değişken)
5. RF voltajları: 2.5V, 3.4V

Kısa Devre Tespiti
– Batarya konnektörü toprağa direnç: 300-800 ohm normal
– 100 ohm altı: Kısa devre şüphesi
– 0 ohm: Tam kısa devre, batarya takma

—

Tamir İpuçları ve Dikkat Edilecekler

1. Reballing Sıcaklık Profili: Qualcomm IC’ler için 245-250°C maksimum, aşırı ısı CPU ölümüne yol açar

2. Underfill Temizliği: CPU ve hafıza çevresindeki underfill tamamen temizlenmeli, aksi halde yeni lehim çatlar

3. BGA Topları: 0.3mm veya 0.35mm seçilmeli, büyük top kontaksızlık yapar

4. Test Jig: Anakartı bataryasız çalıştırma için 4.2V laboratuvar güç kaynağı kullanın, batarya simülasyonu yapın

5. Yazılım Kontrolü: Donanım onarımı öncesi yazılım sorunu olup olmadığını test edin, yanlış onarım CPU’ya zarar verebilir

6. Ekran Değişimi: Ekran değişiminde U1702 (SM3010B) hasar görebilir, dikkatli sökün

Bu teknik bilgiler Xiaomi Redmi Note 12 5G modelinin M17_MB_PCB kodlu anakartı için geçerlidir. Farklı revizyonlarda entegre konumları ve bazı değerler değişiklik gösterebilir.
