OPPO A58 CPH2577 Test Point Rehberi ve EDL Modu Kullanımı

CPH2577 model numarasıyla bilinen OPPO A58, orta segment kullanıcılarına hitap eden popüler akıllı telefon modellerinden biridir. Cihaz yazılımsal olarak brick olduğunda, FRP kilidiyle karşılaşıldığında veya özel yazılım yüklemesi gerektiğinde test point yöntemi hayati önem taşır. Bu makalede OPPO A58 CPH2577 test point konumunu, kullanım amaçlarını ve teknik detaylarını ele alacağız.

Test point nedir sorusuyla başlayalım. Test pointler anakart üzerinde bulunan küçük bakır noktalardır. Bu noktalar cihazın EDL moduna yani Emergency Download Mode’a geçişini sağlar. EDL modu Qualcomm işlemcili cihazlarda bulunan özel bir kurtarma modudur. Normalde cihaz açılmadığında veya fastboot moduna erişilemediğinde devreye girer. OPPO A58 CPH2577 test point kullanımı sayesinde cihaza yazılım yüklemek, unbrick işlemi yapmak ve güvenlik kilitlerini aşmak mümkün hale gelir.

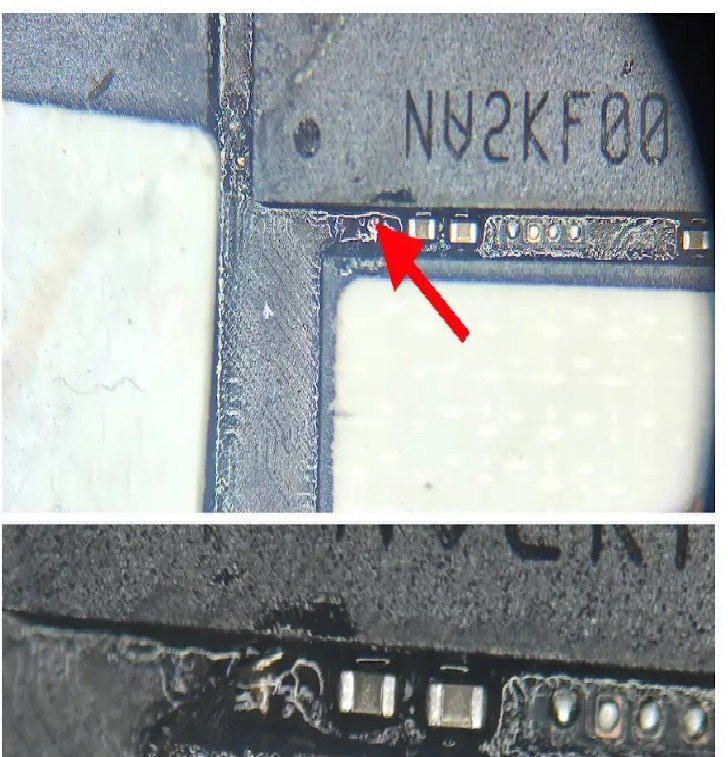

Görselde gösterilen test point konumu oldukça spesifik bir bölgede yer alır. NV2KF00 kodlu entegrenin hemen yanında bulunan bu test point, anakartın üst kısmında konumlanmıştır. Kırmızı okla işaretlenen nokta, cihazın EDL moduna alınması için kısa devre yapılması gereken bölgedir. Bu noktayı bulmak için öncelikle cihazın arka kapağını ve koruyucu plakaları sökmek gerekir. Anakartı gördükten sonra NV2KF00 yazılı chipi tespit edin. Bu chipin hemen yanındaki küçük bakır nokta işte aradığınız test pointtir.

Peki bu test point ne işe yarar?

OPPO A58 CPH2577 EDL point kullanım alanları oldukça geniştir. İlk olarak unbrick işlemi için kullanılır. Cihaz yazılımsal olarak tamamen kapandığında, ekran karardığında ve hiçbir şekilde tepki vermediğinde test point yöntemiyle cihayı kurtarmak mümkündür. İkinci olarak FRP bypass işlemlerinde kullanılır. Factory Reset Protection yani fabrika ayarları koruması, Google hesabıyla cihazı korur. Test point yöntemiyle bu kilit aşılabilir. Üçüncü olarak özel ROM yüklemeleri ve yazılım güncellemelerinde kullanılır. Resmi yollarla yapılamayan yazılım işlemleri test point üzerinden gerçekleştirilebilir.

Test point kullanımı nasıl yapılır?

Öncelikle cihazı tamamen kapatın ve arka kapağı sökün. Anakartı görebilecek şekilde koruyucu plakaları çıkarın. USB kablosunu bilgisayara takın ancak telefona bağlamayın. Test point için ince uçlu bir cımbız, penset veya özel test point pensesi kullanın. NV2KF00 chipinin yanındaki test point noktasını toprak noktasına yani anakartın metal kısımlarından birine kısa devre yapın. Kısa devre yaparken USB kablosunu telefona takın. Bilgisayar cihazı Qualcomm HS-USB QDLoader 9008 portu olarak gördüğünde işlem başarılı demektir. Bu port göründükten sonra kısa devre işlemini bırakabilirsiniz. Artık QPST, QFIL veya MSM Download Tool gibi yazılımlarla cihaza müdahale edebilirsiniz.

OPPO A58 CPH2577 test point kullanırken dikkat edilmesi gereken hususlar vardır. İlk olarak kısa devre süresi çok önemlidir. Çok uzun süre tutmak anakartta zarar oluşturabilir. İkinci olarak kullanılan aletin ucu keskin olmamalıdır. Anakartı çizmemek için yumuşak uçlu pensetler tercih edilmelidir. Üçüncü olarak ESD yani elektrostatik deşarj korumasına dikkat edilmelidir. Anakartla çalışırken antistatik bileklik kullanmak ve metal yüzeylerden uzak durmak gerekir. Dördüncü olarak doğru test pointi bulmak kritiktir. Yanlış noktaya müdahale etmek cihazı tamamen kullanılamaz hale getirebilir.

EDL moduna alınan cihazla yapılabilecek işlemler oldukça çeşitlidir. Stock ROM yüklemek için MSM Download Tool kullanılabilir. Bu araç OPPO’nun resmi yazılım yükleme aracıdır. FRP kaldırmak için özel araçlar veya QFIL kullanılabilir. Bootloader kilidini açmak için test point yöntemi bazen tek çözüm olabilir. Ayrıca cihazın IMEI onarımı ve NV veri yazımı gibi ileri düzey işlemler de EDL modu üzerinden yapılabilir.

Test point yöntemi her ne kadar etkili olsa da riskleri de vardır. Yanlış kullanım anakartın tamamen arızalanmasına yol açabilir. Bu yüzden bu işlemi yapacak kişilerin teknik bilgiye sahip olması ve dikkatli çalışması şarttır. Cihaz garanti kapsamındaysa test point kullanımı garantiyi geçersiz kılar. Bu durumu göz önünde bulundurmak gerekir.

OPPO A58 CPH2577 test point konumu NV2KF00 entegresinin yanında bulunur ve EDL moduna geçiş için kullanılır. Bu yöntem unbrick, FRP bypass ve yazılım yüklemesi gibi işlemlerde hayat kurtarıcıdır. Ancak dikkatli ve bilinçli kullanılması gerekir. Cihazınızda ciddi yazılımsal sorunlar yaşıyorsanız ve diğer yöntemler işe yaramıyorsa test point yöntemini deneyebilirsiniz. Teknik servis deneyimi gerektiren bu işlem için gerekli donanıma ve bilgiye sahip değilseniz profesyonel yardım almanız önerilir.





    • Mert_Egitim
