Samsung Galaxy S23 Ultra Anakart Tamiri ve Yazılım-Donanım Çözüm Rehberi

Son Güncelleme: Nisan 2026 | Yazar: Mert Cep Telefonu Tamir Kursu

Samsung Galaxy S23 Ultra, amiral gemisi özelliklerine rağmen kullanıcılar tarafından bildirilen çeşitli donanım ve yazılım sorunlarına maruz kalmaktadır. One UI 7 güncellemesi sonrası artan şikayetler arasında aşırı ısınma, ekran donmaları ve aniden ölüm sorunları öne çıkmaktadır. Bu rehberde, S23 Ultra’nın katmanlı anakart yapısı için profesyonel çözüm yöntemlerini ele alacağız.

İçindekiler

• 1. Aşırı Isınma ve Aşırı Sıcaklık Problemi
• 2. Hızlı Batarya Tüketimi ve Pil Sorunları
• 3. Ekran Donma ve Kasma Sorunu
• 4. Hoparlör Titreme ve Ses Bozukluğu
• 5. Parmak İzi ve Yüz Tanıma Sorunları
• Teknik Altyapı: Odin ve Anakart Tamiri Sistemleri

Teknik Altyapı: Samsung Servis Araçları

Samsung Galaxy S23 Ultra tamiri için kullanılan profesyonel araçlar:

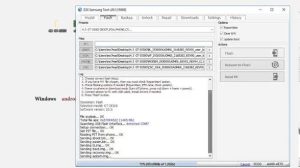

Odin – Samsung Firmware Flash Aracı veya Z3x Box, Octopusbox, Dftpro, Trtool, Chimera Tool

Odin, Samsung tarafından dahili kullanım için geliştirilen, Download Mode üzerinden cihazlara firmware yüklemeyi sağlayan resmi yazılımdır. iPhone’daki 3uTools’un karşılığıdır.

Sandwich Anakart Tamiri Ekipmanları

• i2C T20 AI Heater: Profesyonel anakart ısıtıcı
• XZZ AR BGA Reballing Stencil: S23 Ultra için özel stencil seti
• Lead-free Solder Paste: Kurşunsuz lehim macunu
• X-ray Cihazı: BGA hizalama kontrolü için
• Hot Air Station: Entegre sökme/takma için

1. Samsung Galaxy S23 Ultra Aşırı Isınma Sorunu

Kullanıcılar One UI 7 güncellemesi sonrası ciddi ısınma sorunları bildirmektedir. Telefon sosyal medya kullanımında bile ısınmakta ve performans düşmektedir. Bazı kullanıcılar CPU sıcaklığının 86.4 dereceye ulaştığını rapor etmiştir.

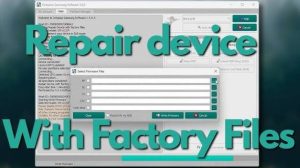

1.1 Yazılımsal Çözüm: Odin ile Firmware Yükleme(diğer Tool larda da yöntem aynı)

Adım 1: Download Moduna Alma

1. Telefonu tamamen kapatın
2. USB kablo ile bilgisayara bağlayın
3. Ses Kısma ve Güç tuşlarına aynı anda basın
4. Ekranda uyarı belirince Ses Açma tuşuna basın
5. Download Mode aktif olacaktır
6.

Adım 2: Odin ile Firmware Flaşlama

1. Odin 3.14.1 veya üzeri sürümü açın
2. SamFW.com’dan cihaz modeli SM-S918B ve bölge koduna uygun firmware indirin
3. Firmware dosyalarını Odin’deki karşılık gelen slotlara yerleştirin:
   • BL: Bootloader dosyası
   • AP: Android sistemi (en büyük dosya)
   • CP: Modem/çekirdek işlemci
   • CSC: Bölge yazılımı (HOME_CSC seçilirse veriler silinmez)
4. Start butonuna tıklayın

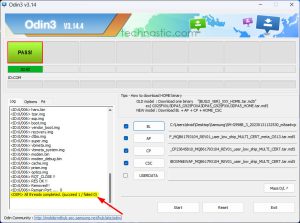

5. PASS yazısı belirince işlem tamamlanmıştır

Not: One UI 6 stabil sürümüne downgrade yaparak ısınma sorunu geçici olarak çözülebilir.

1.2 Donanımsal Çözüm: Anakart BGA Reballing ve Snapdragon 8 Gen 2 Isı Yönetimi

Yazılımsal çözümler yetersiz kalıyorsa, S23 Ultra’nın sandwich (çift katmanlı) anakart yapısında müdahale gerekebilir.

BGA Reballing İşlem Adımları:

Aşama 1: Anakart Ayrıştırma

1. S23 Ultra anakartı iki katmandan oluşur (üst ve alt PCB)
2. i2C T20 AI Heater kullanarak 180 derecede ısıtma uygulayın
3. Vakum pensesi ile katmanları dikkatlice ayırın
4. XZZ AR BGA Reballing Stencil kullanın

Aşama 2: Snapdragon 8 Gen 2 ve PMIC Kontrolü

Aşırı ısınma genellikle şu entegrelerden kaynaklanır:

• • Snapdragon 8 Gen 2 SoC: Ana işlemci – termal macun yenileme veya reballing
  • PMIC (Power Management IC): Güç yönetim entegresi
  • UFS 4.0 Hafıza: Isı dağılımını etkiler

Aşama 3: Reballing ve Yeniden Birleştirme

• • 1. 0.12mm BGA reballing stencil kullanın
    2. Kurşunsuz solder paste uygulayın
    3. X-ray ile hizalama kontrolü yapın
    4. Sandwich yapıyı yeniden birleştirin

2. Hızlı Batarya Tüketimi ve Pil Sorunları

One UI 7 güncellemesi sonrası batarya ömrü yüzde 50 oranında düşmüş, kullanıcılar günde 3-4 şarj zorunluluğu bildirmektedir.

2.1 Yazılımsal Çözüm: Odin ile Temiz Kurulum ve Optimizasyon

Cache Partition Temizliği (Recovery Modu):

• • 1. Telefonu kapatın
    2. Ses Açma ve Güç tuşlarına basılı tutun
    3. Android logosu belirince bırakın
    4. Recovery menüde Wipe cache partition seçeneğini seçin
    5. Onaylayın ve telefonu yeniden başlatın

Odin ile Full Firmware Yenileme:

CSC yerine HOME_CSC kullanarak verileri koruyun, AP dosyası ile sistem bölümünü temiz yükleyin.

2.2 Donanımsal Çözüm: Anakart Batarya Devresi ve PMIC Onarımı

Batarya sorunları anakart üzerindeki güç yönetim entegresinden kaynaklanıyorsa:

• • • PMIC entegresinin BGA lehimlerini reballing yapın
    • Batarya konnektörü yollarını kontrol edin
    • Sandwich anakart katmanları arası bağlantıları test edin
    • Donor board üzerinden entegre transferi gerekebilir

Batarya Değişimi Sonrası Kalibrasyon:

Yeni batarya takıldıktan sonra tam şarj-deşarj döngüsü yaparak pil kontrolcüsü kalibrasyonu gerçekleştirin.

3. Ekran Donma ve Kasma Sorunu

Kullanıcılar ekranın rastgele donduğunu, dokunmatiğin cevap vermediğini ve navigasyon barına basmak zorunda kaldıklarını bildirmektedir. Instagram kullanımında donma ve otomatik restart rapor edilmiştir.

3.1 Yazılımsal Çözüm: Odin ile Sistem Onarımı

Hard Reset ve Firmware Yenileme:

• • 1. Ayarlar > Genel Yönetim > Sıfırla > Fabrika Ayarlarına Sıfırla
    2. Veya Download Mode üzerinden Odin ile temiz firmware yükleme
    3. One UI 6’ya downgrade yaparak stabilite sağlama

3.2 Donanımsal Çözüm: Dokunmatik IC ve Anakart Tamiri

Ekran donma sorunları dokunmatik kontrol entegresi (Touch IC) veya anakart üzerindeki ekran sürücü devresinden kaynaklanabilir.

Dokunmatik IC Reballing:

• • 1. Ekran flex üzerindeki Touch IC’yi ısıtabla ile sökün
    2. BGA reballing stencil kullanarak yeniden lehimleyin
    3. Anakart üzerindeki ekran konnektörü yollarını kontrol edin
    4. Sandwich anakartta üst ve alt katman bağlantılarını test edin

Donor Board Kullanımı:

Entegre tamamen arızalıysa, çalışır durumdaki donor board üzerinden entegre transferi yapılır. Bu işlem yüksek hassasiyet gerektirir.

4. Hoparlör Titreme ve Ses Bozukluğu

S23 Ultra kullanıcıları hoparlörden çatırtı, cızırtı ve tiz sesler bildirmektedir. Uçak yolculuğu sonrası basınç değişimi bu sorunu tetikleyebilir.

4.1 Yazılımsal Çözüm: Samsung Members Tanılama

• • 1. Samsung Members uygulamasını açın
    2. Destek > Telefon Tanılama > Hoparlör testi
    3. Ses ayarlarını sıfırlayın
    4. Yazılım güncellemesi kontrolü yapın

4.2 Donanımsal Çözüm: Basınç Eşitleme ve Audio IC

Geçici Çözüm – SIM Tepsisi Yöntemi:

Arka hoparlördeki basınç sorunu için SIM tepsisini çıkarıp takmak geçici çözüm sağlayabilir.

Kalıcı Çözüm – Audio IC Değişimi:

• • 1. Sandwich anakartı ayırın
    2. Audio Codec IC’yi lokalize edin
    3. Hot air ile sökün ve BGA reballing yapın
    4. Yeni IC takın ve anakartı birleştirin

Hoparlör Değişimi:

Üst (ahize) veya alt hoparlör değişimi gerekebilir. Su hasarı durumunda korozyon temizliği şarttır.

5. Ultrasonik Parmak İzi ve Yüz Tanıma Sorunları

S23 Ultra’da Qualcomm 3D Sonic Sensor Max (ultrasonik parmak izi) kullanılır. Ekran koruyucu sonrası tanımama, nemli parmak sorunları ve yazılım hataları bildirilmektedir.

5.1 Yazılımsal Çözüm: Kalibrasyon ve Ayarlar

Parmak İzi Yeniden Kayıt:

• • 1. Ayarlar > Kilit Ekranı > Parmak İzleri
    2. Mevcut parmak izlerini silin
    3. Aynı parmağı farklı açılarla 2 kez kaydedin
    4. Ekran koruyucu varsa Dokunmatik hassasiyeti artır seçeneğini açın

Cache Temizliği:

• • 1. Recovery moduna alın
    2. Wipe cache partition yapın
    3. Cihazı yeniden başlatın

5.2 Donanımsal Çözüm: Ultrasonik Sensör ve Anakart Tamiri

Parmak izi sorunları devam ederse:

Ekran Değişimi Sonrası Kalibrasyon:

Samsung yetkili servisinde ekran değişimi sonrası parmak izi sensörü kalibrasyonu gerekebilir. Yetkisiz tamir sonrası sensör çalışmayabilir.

Anakart Üzeri Sensör Devresi:

• • 1. Sandwich(Çift katman) anakartı ayırın
    2. Ultrasonik sensör konnektör yollarını kontrol edin
    3. Sensör sinyal entegresini reballing yapın
    4. Gerekirse donor board’dan entegre transferi yapın

Yüz Tanıma Sorunları:

Ön kamera ve sensör grubu arızalarında ön kamera değişimi, proximity sensör testi ve anakart üzeri kamera IC reballing gerekebilir.

Profesyonel Servis ve Garanti Bilgileri

Anakart Tamiri Fiyatlandırması (Türkiye)

İşlem	Fiyat Aralığı	Garanti
S23 Ultra Anakart Tamiri (BGA Reballing)	3.500 – 7.500 TL	6 Ay – 2 Yıl
CPU/GPU Reballing (Sandwich)	4.000 – 6.000 TL	6 Ay
UFS 4.0 Hafıza Transferi (Donor Board)	5.000 – 8.000 TL	Veri kurtarma odaklı
Ekran Değişimi (Parmak İzi Dahil)	8.000 – 15.000 TL	1 Yıl
Hoparlör Değişimi	1.500 – 3.000 TL	6 Ay

Teknik Servis Tavsiyeleri

Odin kullanımı için:

• • • Her zaman orijinal Samsung USB driver yükleyin
    • Doğru CSC kodunu seçin (Türkiye: TUR)
    • HOME_CSC kullanarak verileri koruyun
    • Flaş işlemi sırasında kablo bağlantısını kesmeyin

Anakart tamiri için:

• • • S23 Ultra sandwich yapısı özel ekipman gerektirir
    • CPU ve UFS 4.0 çiftli olduğundan donor board gerekebilir
    • X-ray cihazı ile hizalama kontrolü zorunludur
    • Sadece deneyimli BGA teknisyenlerine başvurun

Sonuç

Samsung Galaxy S23 Ultra, özellikle One UI 7 güncellemesi sonrası aşırı ısınma ve batarya sorunları yaşamaktadır. Kullanıcı deneyimleri göstermektedir ki, yazılımsal çözümler (Odin ile downgrade veya cache temizliği) geçici çözüm sağlarken, kalıcı çözümler anakart seviyesinde BGA reballing gerektirebilir. Sandwich anakart yapısı nedeniyle CPU ve PMIC entegreleri arasındaki bağlantı sorunları, cihazın aniden ölümüne yol açabilir.

Uyarı: S23 Ultra anakart tamiri yüksek riskli bir işlemdir.Kurslarımızda adı geçen Box ve toolların eğitimi verilmektedir.

CPU ve UFS 4.0 hafıza çifti şifreli olduğundan, donor board transferi gerekebilir. Bu işlem veri kurtarma amaçlıdır ve yüksek maliyetlidir. Profesyonel servis hizmeti almanız önerilir.
