🔧 Samsung SM-A015 Ses Arızaları Teknik Rehberi
Mikrofon • Hoparlör • Buzzer | Anakart Şematik Analizi ve Çözümler
Önce yazılım ve uygulama kaynaklı olasılıkları kontrol edin.
📋 Genel Bakış ve Şematik Analiz

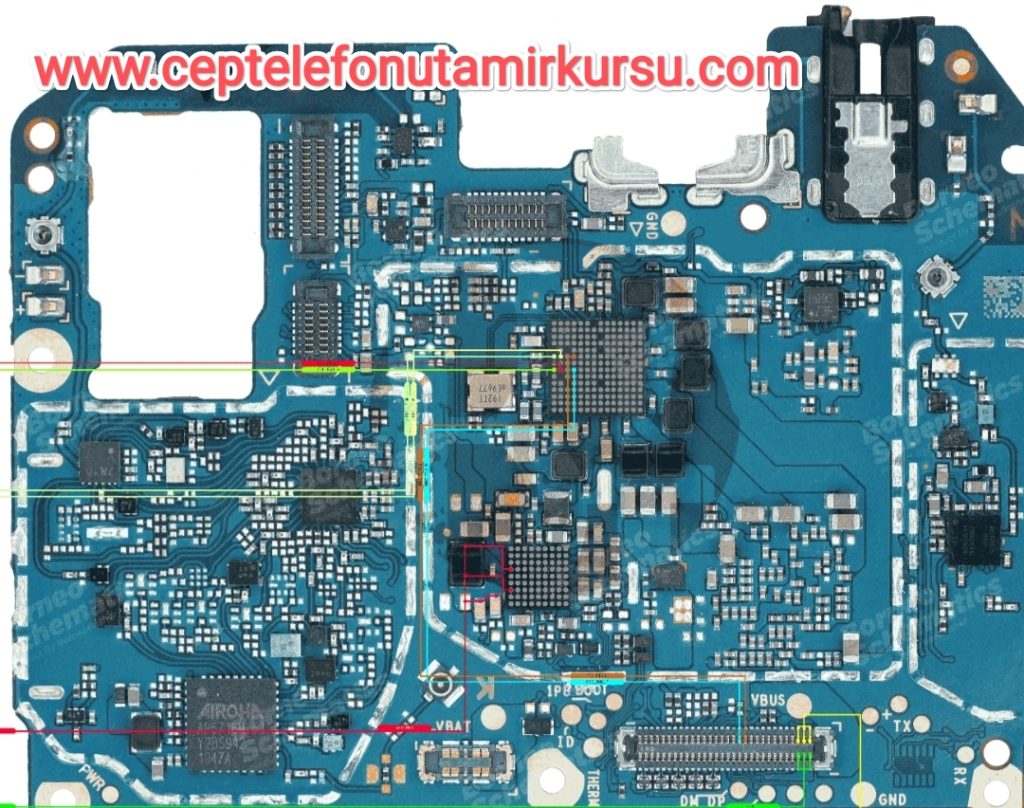

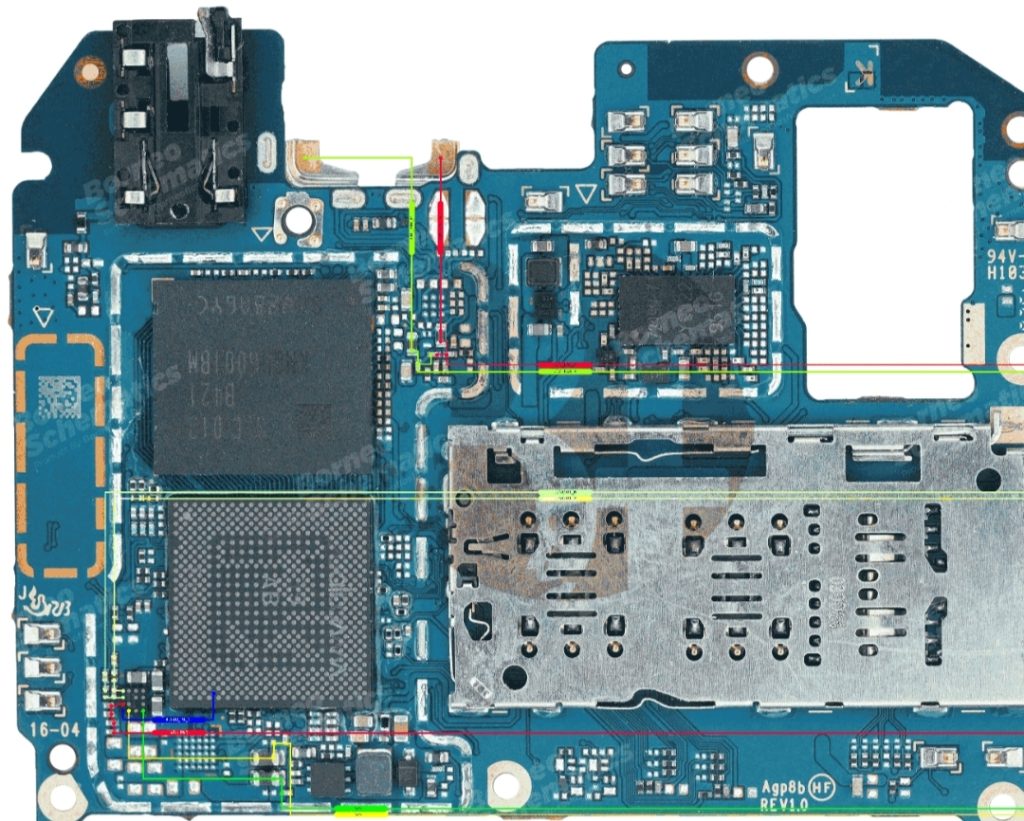

Samsung Galaxy A01 (SM-A015) modelinde ses sistemi üç ana bileşenden oluşur. CircuitBit şematiklerindeki renk kodlaması şu şekildedir:
| Bileşen | Konum | Renk Kodu | Pin Sayısı |
|---|---|---|---|
| MIC (Mikrofon) | Alt bölge, SIM yuvası yakını | Kırmızı | 2-pin (MIC_P, MIC_N) |
| SPEAKER (Hoparlör) | Üst bölge, kulaklık jakı yanı | Sarı | 4-pin (SPK+, SPK-, GND, VBUS) |
| BUZZER (Zil) | Alt bölge, USB port yakını | Mavi | 2-pin (PWM sinyal) |
⚠️ Önemli Uyarı:
SM-A015 modelinde mikrofon ve buzzer aynı FPC (Flexible Printed Circuit) üzerinde yer alır. Birinin arızası diğerini etkileyebilir.
SM-A015 modelinde mikrofon ve buzzer aynı FPC (Flexible Printed Circuit) üzerinde yer alır. Birinin arızası diğerini etkileyebilir.
🎤 Mikrofon (MIC) Arıza Nedenleri ve Çözümler
Sık Karşılaşılan Arıza Nedenleri:
- Fiziksel hasar: Mikrofon deliğinde toz/kir birikimi
- Entegre arızası: Audio Codec IC (WM1811 benzeri) hasarı
- PCB yol kopması: Kırmızı hatlarda (MIC sinyal) kopma
- Konnektör oksidasyonu: FPC bağlantı noktasında korozyon
- Yazılımsal sorun: Güncelleme sonrası sürücü uyumsuzluğu
Çözüm Adımları:
- Fiziksel Temizlik: Mikrofon deliğini fırça ve hava püskürtme ile temizleyin.
- Direnç Ölçümü: Multimetre ile MIC pinleri arası direnç ölçümü (normal: 600-800Ω).
- Yol Kontrolü: Şematikteki kırmızı hatları takip ederek kopma kontrolü yapın.
- Jumper Tamiratı: Gerekirse 0.02mm jumper wire ile yol tamiratı yapın.
- Entegre Değişimi: Codec IC hasarlıysa rework istasyonu ile değiştirin.
🔊 Hoparlör (SPEAKER) Arıza Nedenleri ve Çözümler
Teknik Arıza Analizi:
| Arıza Tipi | Belirti | Çözüm |
|---|---|---|
| Amplifikatör IC Arızası | Ses çok kısık veya yok | Class-D Amp IC değişimi |
| Bobin Kopması | Ses boğuk, cızırtılı | Hoparlör değişimi |
| Membran Hasarı | Ses kalitesi düşük | Mekanik onarım veya değişim |
| Korozyon | Ses kesik kesik | Ultrasonik temizlik |
Ölçüm ve Test Prosedürü:
- Hoparlör direncini ölçün (normal: 8Ω ± 10%)
- Sarı hatları (SPK±) takip ederek devre bütünlüğünü kontrol edin
- Amplifikatör IC’nin besleme voltajını kontrol edin (VBUS: 5V)
- Oscilloscope ile ses sinyali varlığını doğrulayın
📳 Buzzer (Zil/Titreşim) Arıza Çözümleri
Buzzer, PWM (Pulse Width Modulation) sinyali ile çalışan bir piezoelektrik elemandır. SM-A015’te titreşim motoru ile aynı modül üzerindedir.
Arıza Tespiti:
- Buzzer deliğini görsel olarak kontrol edin (tıkanıklık var mı?)
- Multimetre ile buzzer uçları arası direnç ölçümü (normal: 8-16Ω)
- Mavi hatları takip ederek PCB yol bütünlüğünü kontrol edin
- Driver IC çıkışında PWM sinyali varlığını oscilloscope ile doğrulayın
💡 Pro Tavsiye:
Buzzer ve titreşim motoru aynı FPC üzerindeyse, FPC değişimi her iki sorunu da çözebilir.
Buzzer ve titreşim motoru aynı FPC üzerindeyse, FPC değişimi her iki sorunu da çözebilir.
🧩 Entegre ve Pasif Devre Elemanları
Kritik Entegreler:
| Referans | Fonksiyon | Arıza Belirtisi | Paket Tipi |
|---|---|---|---|
| U1001 | Audio Codec (Ses İşleme) | Hem MIC hem SPEAKER çalışmaz | BGA/WLCSP |
| U1002 | Speaker Amplifier | Sadece buzzer çalışır, hoparlör sessiz | QFN-8/10 |
| U1003 | Mic Pre-amplifier | Karşı taraf ses duymaz, kayıt çok kısık | SOT-23 |
| U1004 | Buzzer Driver | Zil sesi yok, titreşim var | SOT-23-5 |
Pasif Elemanlar:
- C1001-C1005: DC blocking kapasitörleri (1µF-10µF, 0402/0603)
- R1001-R1003: Terminasyon dirençleri (22Ω-47Ω)
- L1001: EMI choke bobini (hoparlör hattında, 10µH)
- F1001: ESD protection diyotu (mikrofon hattında)
🔩 Profesyonel Tamir Adımları
Gerekli Ekipman:
- Digital multimetre (True RMS özellikli)
- Oscilloscope (20MHz+ bant genişliği)
- Rework istasyonu (hot air + soldering iron)
- Microscope veya büyüteç (10x+)
- Jumper wire (0.02mm-0.05mm)
Adım Adım Tamir Prosedürü:
- Görsel İnceleme: Anakart üzerinde korozyon, yanık izi veya fiziksel hasar kontrolü
- Güç Ölçümü: VBUS hattında 5V stabil besleme var mı?
- Sinyal Takibi: Şematikteki renkli yolları takip ederek kopma noktalarını tespit
- Entegre Testi: Audio Codec IC’nin ısınma durumu (aşırı ısı = kısa devre)
- Jumper İşlemi: Kopan yolları 0.02mm tel ile köprüleme
- Bileşen Değişimi: Hasarlı MIC/Speaker/Buzzer modülünün değişimi
- Test: Cihazı açmadan önce tüm ölçümleri tekrar kontrol
⚠️ Güvenlik Uyarısı:
Anakart üzerinde çalışmadan önce bataryayı mutlaka sökün. Li-ion batarya hasarı yangın riski taşır.
Anakart üzerinde çalışmadan önce bataryayı mutlaka sökün. Li-ion batarya hasarı yangın riski taşır.
