Xiaomi Poco M3 charge ways

Xiaomi Poco charge ways M3 Şarj Problemleri ve Çözüm Yolları

Xiaomi Poco M3 charge ways
Xiaomi Poco charge ways M3 Şarj Problemleri ve Çözüm Yolları

Giriş

Xiaomi Poco M3, uygun fiyat segmentinde sunduğu yüksek kapasiteli 6000 mAh bataryası ile dikkat çeken popüler bir akıllı telefon modelidir. Ancak zaman içinde kullanıcıların karşılaştığı şarj sorunları, cihazın verimli çalışmasını engelleyebilir. Bu makalede, Poco M3 şarj yolları (charge ways) hakkında detaylı teknik bilgiler, yaygın arızalar ve profesyonel çözüm önerileri sunacağız.

Poco M3 Şarj Sistemi Mimarisi

Ana Şarj Entegreleri ve Bileşenler

Poco M3 şarj devresi, karmaşık bir yapıya sahiptir ve birbirine bağlı birden fazla kritik bileşenden oluşur:

PMI632 Şarj IC (Entegre Devre)
– Cihazın ana şarj kontrol birimidir
– USB girişinden gelen voltajı düzenler ve bataryaya iletir
– Aşırı voltaj koruması (OVP) fonksiyonunu yönetir
– Isı yönetimi ve şarj akımı kontrolünden sorumludur

Entegreler
– Güç yönetimi ve dağıtımından sorumlu ana işlemci yakınındaki entegreler
– Şarj akımının stabilizasyonunu sağlar
– Batarya voltaj izleme fonksiyonlarını yürütür

Batarya Konnektörü (J1704)
– Ana batarya bağlantı noktası
– Voltaj iletiminin ilk durak noktasıdır

Yaygın Şarj Arızaları ve Teknik Çözümler

1. Yavaş Şarj veya Şarj Olmama Problemi

Belirtiler:
– Cihaz takılı kalıyor ancak şarj yüzdesi artmıyor
– Şarj simgesi görünüyor fakat batarya dolmuyor
– Çok yavaş şarj olma (normalden uzun süre)

Olası Nedenler ve Çözümler:

Batarya Degradasyonu:
– 6000 mAh batarya zamanla kapasitesini kaybedebilir
– Batarya sağlık durumunu kontrol edin (%80’in altındaysa değiştirme zamanı gelmiş olabilir)
– Orijinal Xiaomi batarya kullanımı önerilir

Şarj Portu Kirlenmesi:
– USB-C portunda biriken toz ve kir, temas sorununa yol açar
– Plastik olmayan küçük bir fırça veya basınçlı hava ile temizlik yapın
– Alkol bazlı temizleyici ile pinleri nazikçe temizleyin

Yazılım Kaynaklı Sorunlar:
– MIUI güncellemeleri bazen şarj algoritmasını etkileyebilir
– Ayarlar > Batarya > Şarj Optimizasyonu ayarlarını kontrol edin
– Gecelik şarj optimizasyonunu devre dışı bırakıp test edin

2. Şarj Esnasında Isınma Problemi

Kritik Sıcaklık Yönetimi:

Poco M3, aşırı ısınma durumunda şarjı otomatik olarak yavaşlatır veya durdurur. Bu durum şu nedenlerden kaynaklanabilir:

– Çevresel Sıcaklık: 35°C üzeri ortamlarda şarj performansı düşer
– Kılıf Kullanımı: Kalın kılıflar ısı dağılımını engeller
– Arka Plan Uygulamaları: Şarj sırasında yoğun kullanım ısıyı artırır

Çözüm Önerileri:
– Şarj sırasında cihazı düz, havalandırılabilir bir yüzeye yerleştirin
– Ağır oyun veya video render işlemlerinden kaçının
– Orijinal 18W şarj cihazı kullanın (yüksek wattlı adaptörler ısınmaya neden olabilir)

3. Şarj Bağlantısı Kopması ve Kesintili Şarj

Donanımsal Arıza Tespiti:

Bu sorun genellikle fiziksel bağlantı problemlerinden kaynaklanır:

USB-C Port Deformasyonu:
– Port içindeki pinler bükülmüş veya oksitlenmiş olabilir
– Mikroskop altında inceleme yapılması gerekir
– Gerekirse port değişimi profesyonel serviste yapılmalıdır

Flex Kablo Sorunları:
– Şarj portu ile anakart arasındaki flex kablo hasar görmüş olabilir
– Darbe veya sıvı teması sonrası korozyona uğrayabilir
– Flex kablo değişimi sorunu çözebilir

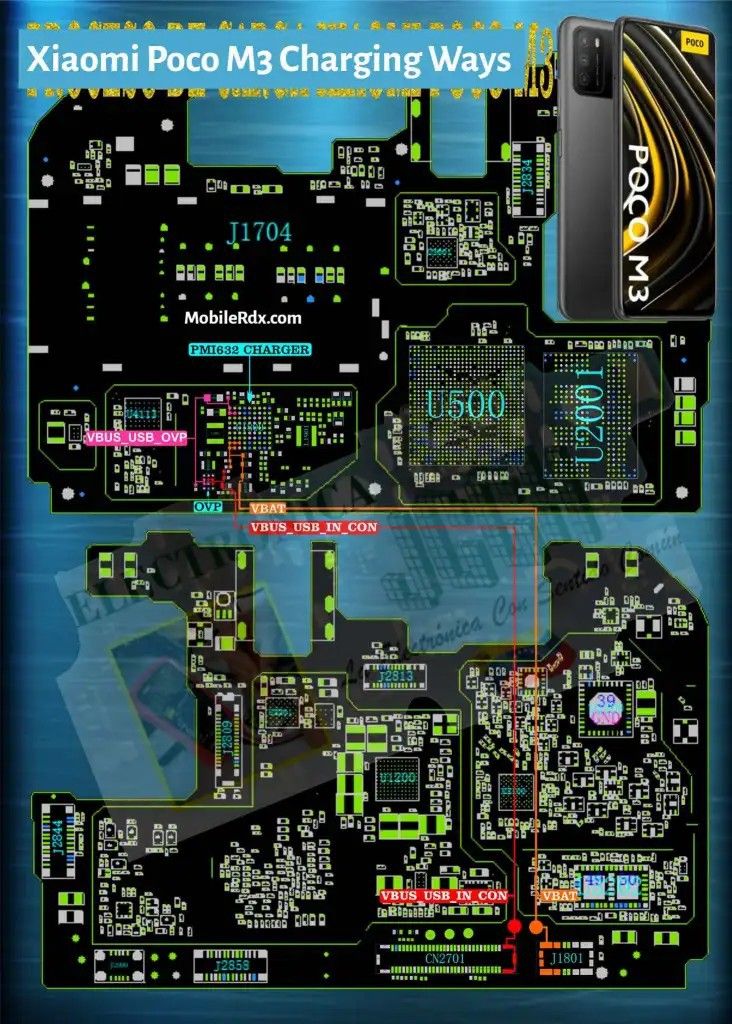

Poco M3 Şarj Yolları – Devre Analizi

VBUS Hattı ve Voltaj İletimi

VBUS (Voltage Bus), USB-C konnektöründen gelen 5V güç hattıdır ve şarj sürecinin başlangıç noktasını oluşturur:

VBUS USB OVP (Over Voltage Protection)
– Aşırı voltaj koruması devresidir
– 5.5V üzeri voltajları filtreleyerek sistemi korur
– Arızalandığında şarj tamamen kesilebilir

VBUS USB IN CON (Konnektör Girişi)
– Ana şarj giriş bağlantı noktasıdır
– Bu hatta voltaj ölçümü yapılarak şarj akışı takip edilebilir
– Voltaj düşüklüğü, adaptör veya kablo sorununa işaret eder

VBAT Hattı ve Batarya Yönetimi

VBAT, bataryadan gelen gerçek voltaj değerini temsil eder:

– Normal çalışma aralığı: 3.0V – 4.4V
– 3.0V altında batarya kritik seviyededir
– 4.4V üzeri şarj, batarya ömrünü kısaltır (hızlı şarj durumları hariç)

Şarj Entegresi Test Noktaları

Teknik servislerde kullanılan test prosedürleri:

1. VBUS Testi: USB-C girişinde 5V sabit voltaj kontrolü
2. VBAT Testi: Batarya konnektöründe voltaj değişimi izleme
3. SCL/SDA Hatları: I2C haberleşme hatlarının süreklilik testi
4. INT (Interrupt) Hattı: Şarj IC’sinin işlemci ile iletişim kontrolü

Profesyonel Onarım Prosedürleri

DIY (Kendin Yap) Kontrol Listesi

Cihazınızı servise götürmeden önce yapabilecekleriniz:

Temel Kontroller:
– Farklı orijinal kablo ve adaptör deneyin
– Güç düğmesine 30 saniye basılı tutarak hard reset yapın
– Safe Mode’da şarj testi gerçekleştirin (sadece sistem uygulamaları aktif)
– Batarya kalibrasyonu için cihazı %0’dan %100’e tam şarj edin

Yazılım Çözümleri:
– MIUI sürümünüzü güncelleyin veya sorun sonrası sürüme geri dönün
– Ayarlar > Uygulamalar > Pil servisini temizle ve verileri sıfırla
– Fabrika ayarlarına sıfırlama (yedek almayı unutmayın)

Servis Seviyesi Onarımlar

Şarj IC (PMI632) Değişimi:
– SMD (Yüzey Montajlı Cihaz) rework istasyonu gerektirir
– ESD (Elektrostatik Deşarj) koruma önlemleri şarttır
– Yeni entegre programlama gerektirebilir

Anakart Yol İzleme (Jumper):
– Kopan veya oksitlenen PCB yollarının tamiri
– Mikroskop altında ince lehim işçiliği
– Conductive ink veya ince bakır tel kullanımı

Poco M3 Şarj Optimizasyon İpuçları

Batarya Ömrünü Uzatma Stratejileri

1. İdeal Şarj Aralığı: %20 – %80 aralığında tutun
2. Hızlı Şarj Kullanımı: Günlük kullanımda normal şarj, acil durumlarda hızlı şarj tercih edin
3. Sıcaklık Yönetimi: 20°C – 25°C ortam sıcaklığı idealdir
4. Uzun Süreli Depolama: %50 şarj ile serin ortamda saklayın

Şarj Alışkanlıkları

– Gece boyunca şarjda bırakmak yerine gündüz şarjı tercih edin
– Orijinal 18W adaptör ve kablo kullanın
– Şarj sırasında cihazı yastık veya yatak gibi yumuşak yüzeylerde bırakmayın
– Aşırı soğuk ortamlarda (0°C altı) şarjdan kaçının

Sonuç

Xiaomi Poco M3 şarj sorunları, donanımsal ve yazılımsal kökenlere sahip olabilir. Basit temizlik ve ayar değişiklikleriyle çözülemeyen durumlarda, profesyonel teknik servis desteği almanız önerilir. PMI632 entegresi ve çevresindeki komponentlerin hassas yapısı, tecrübesiz müdahalelere açık değildir.

Düzenli bakım, orijinal aksesuar kullanımı ve doğru şarj alışkanlıkları ile Poco M3’ünüzün 6000 mAh bataryası uzun yıllar verimli performans sunacaktır.

Yasal Uyarı: Bu makaledeki teknik bilgiler eğitim amaçlıdır. Cihaz garanti kapsamındaysa Servisimize başvurunuz. Kendi başınıza yapacağınız müdahaleler garanti dışı kalmanıza ve cihaz hasarına neden olabilir.
