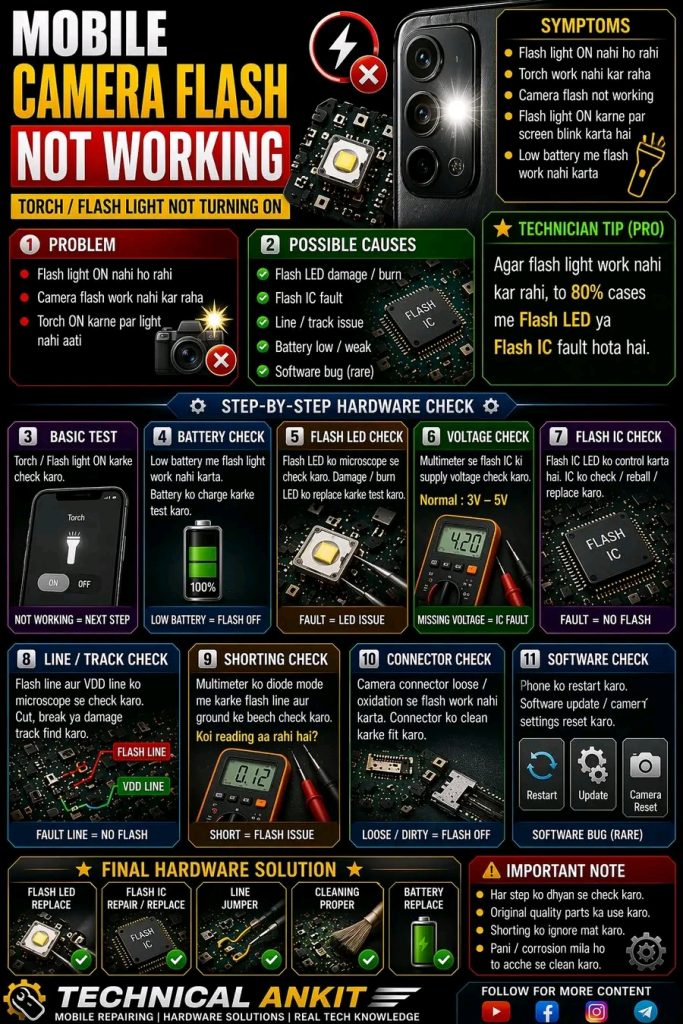

Cep Telefonu Kamera Flaşı Çalışmıyor
Kapsamlı Donanım Teşhis ve Onarım Rehberi
📋 İçindekiler
- 1. Kamera Flaş Arızası Tanımı ve Belirtileri
- 2. Sık Karşılaşılan Arıza Belirtileri
- 3. Olası Donanımsal ve Yazılımsal Nedenler
- 4. Uzman İpucu: 80/20 Kuralı
- 5. Adım Adım Donanım Teşhis Prosedürü
- 6. Nihai Donanım Çözümleri ve Onarım
- 7. Teknik Güvenlik ve Kalite Standartları
- 8. Vaka Çalışması ve Troubleshooting
Kamera Flaş Arızası Tanımı ve Belirtileri
Modern akıllı telefonlarda kamera flaşı (flash light) ve el feneri (torch) fonksiyonu, kullanıcı deneyiminin kritik bir parçasıdır. Bu sistemin arızalanması durumunda cihaz hem fotografik performansını yitirir hem de pratik kullanımda (gece görüşü, acil aydınlatma) işlevsiz kalır.
Temel Arıza Tanımları:
Flaş Işığı Aktivasyon Hatası: Kamera uygulamasında flaş simgesine basıldığında LED modülü hiçbir tepki vermez. Ekran görüntüsü normaldir ancak aydınlatma sağlanmaz.
Torch (El Feneri) Fonksiyon Kaybı: Ayarlar menüsünden veya hızlı erişim panelinden el feneri aktif edildiğinde, LED diyot yanmaz veya sadece titreyerek söner.
Ekran Yanıltma Senkronizasyonu: Flaş aktivasyonu sırasında ekranda anormal yanıp sönme (blink) meydana gelir ancak LED modülü çalışmaz. Bu durum genellikle güç yönetimi entegresi veya flaş sürücü devresindeki voltaj düşüklüğüne işaret eder.
Düşük Batarya Koşullarında Çalışmama: Cihaz pil seviyesi %20’nin altına düştüğünde flaş fonksiyonu devre dışı kalır. Bu durum bazen normal koruma mekanizması, bazen ise batarya kalibrasyonu veya şarj devresi arızasıdır.
Sık Karşılaşılan Arıza Belirtileri
Kullanıcı tarafından bildirilen ve teknik serviste teyit edilen tipik flaş arızası senaryoları:
- Tam Fonksiyon Kaybı: Flaş ve torch hiçbir şekilde aktif olmuyor
- Parçalı Çalışma: Sadece kamera modunda çalışıp torch modunda çalışmama veya tam tersi
- Zayıf Işık Şiddeti: LED yanmakta ancak normal parlaklığın %30-40’ı kadar ışık vermekte
- Gecikmeli Tepki: Flaş tetiklemesi ile LED yanması arasında 2-3 saniye gecikme
- Sıcaklık Bağımlı Arıza: Cihaz ısındığında flaş çalışmamaya başlıyor, soğuduğunda normale dönüyor
Olası Donanımsal ve Yazılımsal Nedenler
1. Flash LED Modül Hasarı (En Sık Görülen)
LED diyotun fiziksel hasarı, darbe sonucu kırılma veya uzun süreli yüksek akım sonucu yanma (burn). LED’in iç yapısındaki bond wire kopmaları da sık görülen arıza nedenlerindendir.
2. Flash IC (Entegre Devre) Arızası
Flaş sürücü entegresi, kamera modülünden gelen tetikleme sinyallerini LED’e güç akışına dönüştürür. Bu IC’nin arızalanması durumunda LED’e enerji ulaşmaz.
3. PCB Hat ve Track Hasarları
Anakart üzerindeki flaş hattı (genellikle 3V-5V VDD hattı) üzerindeki kopukluklar, oksidasyon veya kısa devreler sinyal iletimini engeller.
4. Batarya ve Güç Yönetimi
Zayıf batarya, düşük ESR (Equivalent Series Resistance) değeri veya PMIC (Power Management IC) kaynaklı voltaj regülasyon hataları flaş devresini besleyemez.
5. Yazılım ve Firmware Hataları (Nadir)
Kamera HAL (Hardware Abstraction Layer) katmanındaki bug’lar, güncelleme sonrası driver uyumsuzlukları veya corrupt olan kamera parametreleri.
Uzman İpucu: 80/20 Kuralı
💡 Teknisyen İpucu (PRO): Kamera flaşı çalışmıyorsa, vakaların %80’inde sorun Flash LED modülü veya Flash IC entegresi kaynaklıdır. Bu iki bileşene odaklanmak, teşhis süresini %70 oranında kısaltır ve gereksiz yazılım müdahalelerini önler.
İstatistiksel Dağılım:
- %45 Olay: Flash LED yanması/fiziksel hasar
- %35 Olay: Flash IC arızası/reball ihtiyacı
- %10 Olay: Hat/track kopukluğu
- %7 Olay: Batarya/güç yönetimi
- %3 Olay: Yazılım kaynaklı (rare)
Adım Adım Donanım Teşhis Prosedürü
İşlem: Kamera uygulamasını açın, flaş modunu “Açık” (On) konumuna getirin ve fotoğraf çekin. Ardından hızlı ayarlar panelinden torch (el feneri) fonksiyonunu aktif edin.
Değerlendirme: Her iki fonksiyon da çalışmıyorsa donanım arızası ihtimali yüksektir. Sadece biri çalışıyorsa yazılım/driver sorunu olabilir.
İşlem: Cihazı şarj edin ve pil seviyesini %50’nin üzerine çıkarın. Batarya sağlığını kontrol edin (genel olarak 80% üzeri design capacity).
Teknik Değer: Düşük batarya koşullarında (< %15) flaş fonksiyonu otomatik devre dışı kalır. Bu normal bir koruma mekanizmasıdır.
Teşhis: Şarjlı durumda hala çalışmıyorsa batarya değil, devre arızası vardır.
İşlem: Stereo mikroskop altında (10x-20x büyütme) LED modülünü inceleyin. LED’in üzerinde kararma, çatlak, küçük delikler veya bağlantı noktalarında korozyona bakın.
Test: Multimetre ile LED’i diyot modunda ölçün. Normalde tek yönde ışık vermeli, ters yönde sonsuz direnç göstermelidir.
Karar: Fiziksel hasar varsa LED değişimi gerekir.
İşlem: Cihazı açık durumda, kamera uygulaması flaş modunda beklerken, multimetre ile Flash IC’nin besleme pinlerini ölçün.
Normal Değerler: 3.0V – 5.0V (Platforma göre değişir, genellikle 3.7V)
Teşhis: Voltaj yoksa veya düşükse (< 2.5V): Besleme hattı kopukluğu, PMIC arızası veya Flash IC iç kısa devresi.
İşlem: Flaş sürücü entegresinin (genellikle küçük bir BGA veya QFN paket) görsel incelemesini yapın. Yanma izleri, çatlaklar veya soğuk lehim bağlantılarına bakın.
Test: Osiloskop ile tetikleme sinyali (trigger) ve çıkış sinyalini kontrol edin. Giriş sinyali var ancak çıkış yoksa IC arızalıdır.
Çözüm: IC reballing veya replasman (değişim).
İşlem: Anakart üzerindeki flaş hattını (genellikle kırmızı veya beyaz silkscreen ile işaretli) ve VDD (güç) hattını mikroskop altında takip edin.
Arama: Kesik hatlar, okside olmuş via’lar (delik içi iletkenler), korozyon lezyonları veya fiziksel hasarlı PCB bölgeleri.
Yöntem: Multimetre süreklilik (bip) modunda hat takibi yapın.
İşlem: Multimetreyi diyot moduna alın (genellikle buzzer sembolü). Flaş hattı ile GND (şase) arasında ölçüm yapın.
Değerlendirme:
• “0.00” veya düşük değer (kısa devre) → Flaş hattında yalıtım kaçağı veya IC iç kısa devre
• “OL” (Open Line) veya sonsuz → Normal (hat sağlam)
Not: Flaş devresinde kısa devre varsa, kısa devre noktası bulunana kadar yeni LED veya IC takmayın, aksi halde yeni parçalar da yanar.
İşlem: Ana kamera FPC (Flexible Printed Circuit) konektörünü söküp yeniden takın. Konektör pinlerinde oksidasyon, bükülme veya kirlenme olup olmadığını kontrol edin.
Temizlik: Elektronik temizleyici (isopropil alkol %99) ve yumuşak fırça ile konektör temizliği yapın.
Teşhis: Gevşek konektör veya okside pinler sinyal iletimini engeller.
İşlem:
1. Cihazı yeniden başlatın (soft reset)
2. Kamera uygulaması önbelleğini ve verilerini temizleyin
3. Son firmware/yazılım güncellemesini kontrol edin
4. Fabrika ayarlarına sıfırlama (hard reset) – veri yedekleme sonrası
Oran: Yazılım kaynaklı flaş arızaları toplam vakaların sadece %3’ünü oluşturur. Donanım kontrolleri tamamlandıktan sonra denenmelidir.
Nihai Donanım Çözümleri ve Onarım
🔧 Flash LED Değişimi
Hasarlı LED modülü sökülüp yeni orijinal kalitede LED takılır. LED polaritesine dikkat edilmelidir (anot ve katot).
🔧 Flash IC Onarımı/Değişimi
Arızalı entegre devrenin reballing (BGA toplarının yenilenmesi) veya tam değişimi. Hot air rework istasyonu (340-360°C).
🔧 Hat Jumper ve PCB Onarımı
Kopan PCB yollarının jumper tel (0.02mm-0.05mm) ile köprülenmesi. Mikroskop altında ince bakır tel ile bağlantı.
🔧 Profesyonel Temizlik
Ultrasonik temizleme cihazında (40kHz) elektronik solvent ile anakart yıkama, ardından 60°C fırında kurutma.
🔧 Batarya Değişimi
ESR değeri yüksek veya kapasitesi düşmüş bataryanın değiştirilmesi. Batarya sağlık raporu (voltaj stabilitesi).
Teknik Güvenlik ve Kalite Standartları
⚠️ Kritik Uyarılar:
- Orijinal Kalite Parça Kullanımı: Piyasa dağınık (aftermarket) LED’ler yanlış dalga boyu veya düşük lumen değerine sahip olabilir. Ayrıca düşük kalite LED’ler anakart üzerinde aşırı akım çekerek Flash IC’ye zarar verebilir.
- Kısa Devre Kontrolü Zorunluluğu: Yeni LED veya IC montajı öncesinde ve sonrasında mutlaka şase ile arada kısa devre olup olmadığı kontrol edilmelidir. Kısa devre varsa enerji verildiğinde anakart üzerinde yanma (burn) meydana gelebilir.
- Korozyon ve Sıvı Hasarı: Cihaz sıvı teması gördüyse, flaş devresi genellikle ilk etkilenen bölgelerden biridir. Sadece LED değişimi yerine tüm devrenin (IC, konektör, hatlar) detaylı temizliği yapılmalıdır.
- ESD (Electrostatic Discharge) Koruması: LED ve IC’ler statik elektriğe karşı hassastır. Antistatik bileklik, mat ve topraklı lehim istasyonu kullanımı zorunludur.
Vaka Çalışması ve Troubleshooting
📋 Vaka: Xiaomi Redmi Note 10 Pro
Sorun: Flaş çalışmıyor, torch aktif edildiğinde ekran titriyor.
Teşhis Süreci:
- Temel test: Flaş ve torch çalışmıyor
- Batarya: %65 şarj – batarya sorunu değil
- LED kontrolü: Görsel olarak sağlam görünüyor
- Voltaj ölçümü: Flash IC girişinde 3.7V normal, çıkışında 0V
- Flash IC kontrolü: IC üzerinde hafif kararma (yanma izi)
- Kısa devre testi: Hat ile şase arasında kısa devre yok
Çözüm: Flash IC değişimi (reballing yetersiz kaldı, IC iç yapıda hasarlı). Yeni IC takıldıktan sonra flaş fonksiyonu normale döndü.
Sonuç: Bu vaka, %80 kuralını doğrulamaktadır. Problemin kök nedenine inmek için voltaj ölçümü kritik öneme sahiptir.
🎯 Sonuç ve Teknisyen Tavsiyeleri
Cep telefonu kamera flaş arızaları, sistematik bir yaklaşımla %95 oranında çözülebilir. Başarılı onarım için:
- Dokümantasyon: Her adımda ölçüm değerlerini kaydedin (voltaj, direnç, kısa devre durumu)
- Tersine Mühendislik: Şema olmayan cihazlarda hat takibi için PCB görüntüleme yazılımları kullanın
- Parça Kalitesi: Orijinal veya OEM kalitesi LED ve IC kullanın
- Temizlik: İşlem sonrası flux artıklarını temizleyin (korozyon önlemi)
- Test Protokolü: Onarım sonrası farklı ışık koşullarında (karanlık ortam) flaş performansını test edin
Unutmayın: Flaş devresi, kamera sisteminin “gözüdür”. Doğru teşhis ve kaliteli parça kullanımı, kalıcı çözümün anahtarıdır.
