Akıllı Telefon Şarj Hatası ve Yüksek Sıcaklık Sorunu – Kapsamlı Teknik Servis Rehberi
İçindekiler – Hızlı Navigasyon
- 1. Giriş ve Problem Tanımı
- 2. RSI Termistör Direnç Sensörü Nedir ve Neden Jumper Yapılır
- 3. Şarj Hatası ve Yüksek Sıcaklık Hatasının Tanımları
- 4. Şarj Devresi Blok Şeması ve Çalışma Prensibi
- 5. Adım Adım Teşhis ve Onarım Prosedürü
- 6. Yaygın Arızalar ve Çözüm Tablosu
- 7. Voltaj Ölçüm Noktaları ve Normal Değerler
- 8. RSI Termistör Komponentleri ve Konumları
- 9. Gerekli Teknik Araç ve Gereçler
- 10. Kritik Teknik İpuçları
- 11. Güvenlik Uyarıları ve Riskler
- 12. Bypass Jumper Özeti ve Uygulama
- 13. Başarı Kriterleri ve Test Sonuçları
- 14. Sıkça Sorulan Teknik Sorular
- 15. Kaynakça ve Referanslar
1. Giriş ve Problem Tanımı
Akıllı telefon teknolojisinin hızla evrimleştiği günümüzde, cihazlar özellikle orta segment pazarında önemli bir paya sahiptir. Bu cihazlarda sıkça karşılaşılan şarj hatası ve batarya sıcaklık yüksek uyarısı sorunları, hem kullanıcı deneyimini olumsuz etkilemekte hem de teknik servis uzmanları için sistematik bir teşhis yaklaşımı gerektirmektedir.
Bu kapsamlı teknik doküman, akademik bir yaklaşımla, mobil cihaz şarj devrelerinin temel prensiplerini, RSI (Battery Thermistor Sense Resistor) termistör devresinin işlevini, PMIC (Power Management Integrated Circuit) entegre devrelerinin rolünü ve bu bileşenler arasındaki etkileşimleri detaylı bir şekilde ele almaktadır. Amaç, teknik servis uzmanlarına, üniversite tezi düzeyinde bilimsel bir temele dayanan, uygulanabilir ve tekrarlanabilir onarım prosedürleri sunmaktır.
2. RSI Termistör Direnç Sensörü Nedir ve Neden Jumper Yapılır
2.1 RSI Termistörün Temel İşlevi
RSI (Battery Thermistor Sense Resistor), akıllı telefonun batarya sıcaklığını algılamak için kullanılan kritik bir pasif devre elemanıdır. Bu direnç, batarya konnektörüne yakın konumlandırılmış NTC (Negative Temperature Coefficient) termistör ile birlikte çalışarak, batarya sıcaklığını sürekli olarak PMIC’e iletir. Termistörün direnci, sıcaklık arttıkça azalır (NTC karakteristiği) ve bu değişim PMIC tarafından analog-dijital çevirici (ADC) üzerinden okunur.

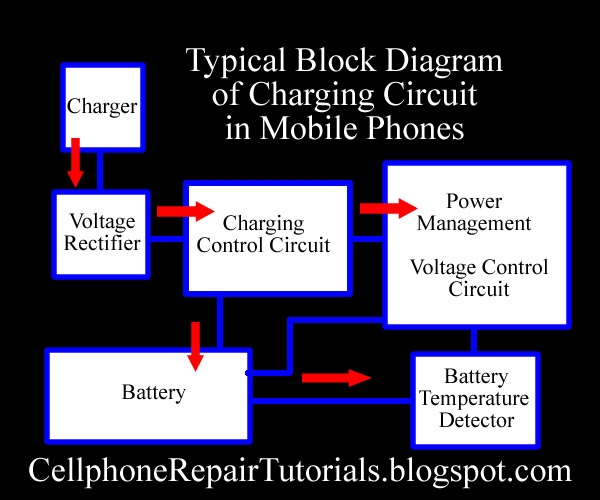

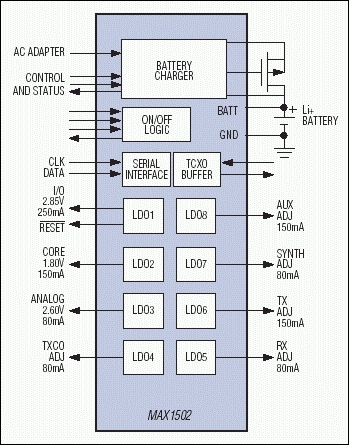

Tipik Mobil Telefon Şarj Devresi Blok Şeması – Şarj Kontrol Devresi, Voltaj Düzenleyici ve Batarya Sıcaklık Algılayıcı entegrasyonu
2.2 Jumper Uygulamasının Teknik Gerekçesi
RSI hattı açık devre (open) durumuna geldiğinde veya termistör IC arızalandığında, PMIC batarya sıcaklığını aşırı yüksek olarak algılar. Bu durumda cihaz, güvenlik protokolleri gereği şarj işlemini durdurur ve kullanıcıya Battery Temperature Too High veya Charging Error uyarısı verir. Teknik servis uzmanları, bu koruma mekanizmasını geçici olarak devre dışı bırakmak amacıyla RSI hattını toprağa (GND) jumperlamakta veya doğrudan bypass bağlantısı yapmaktadır.
2.3 Normal RSI Değerleri
| Ölçüm Noktası | Normal Direnç Aralığı | Açıklama |
|---|---|---|
| RSI → GND | 30 kΩ – 100 kΩ | Termistörün toprak referanslı direnci |
| RSI → VBAT | 30 kΩ – 100 kΩ | Termistörün batarya referanslı direnci |
| RSI → GND (Açık Devre) | OL (Açık Devre) veya > 1 MΩ | Termistör devre açıklığı veya kopuk hat |
| RSI → GND (Kısa Devre) | < 10 Ω | Termistör kısa devre veya hat çakışması |
3. Şarj Hatası ve Yüksek Sıcaklık Hatasının Tanımları
3.1 Şarj Hatası (Charging Error)
Cihaz, şarj adaptörü bağlandığında şarj işlemini başlatmaz ve ekranda Check Charger veya Charging Error mesajı görüntüler. Bu durum, şarj IC (PMIC) arızası, şarj portu hasarı, kablo uyumsuzluğu veya yazılım hatasından kaynaklanabilir.
3.2 Yüksek Sıcaklık Hatası (Temperature High)
Cihaz ekranda Battery Temperature Too High uyarısı verir ve şarj işlemi durdurulur. Kullanıcı, cihazın soğumasını beklemek zorunda kalır. Ana nedenler: termistör devre arızası, RSI açık devre, PMIC yazılım/ donanım hatası, batarya iç arızası veya yazılım seviyesinde kalibrasyon hatasıdır.
3.3 Ana Arıza Nedenleri Hiyerarşisi
| Öncelik Sırası | Muhtemel Arıza Kaynağı | Belirti | Doğrulama Yöntemi |
|---|---|---|---|
| 1 | Termistör devre arızası | Sürekli sıcaklık uyarısı | RSI direnç ölçümü |
| 2 | RSI açık devre / kopuk hat | OL okuma, şarj yok | Devre sürekliliği testi |
| 3 | PMIC entegre arızası | Düşük/ yüksek voltaj çıkışı | Voltaj ölçümü |
| 4 | Batarya iç arızası | Şişme, voltaj düşüşü | Batarya voltaj testi |
| 5 | Yazılım/ firmware hatası | Fabrika ayarlarında düzelme | Yazılım güncelleme/ flash |

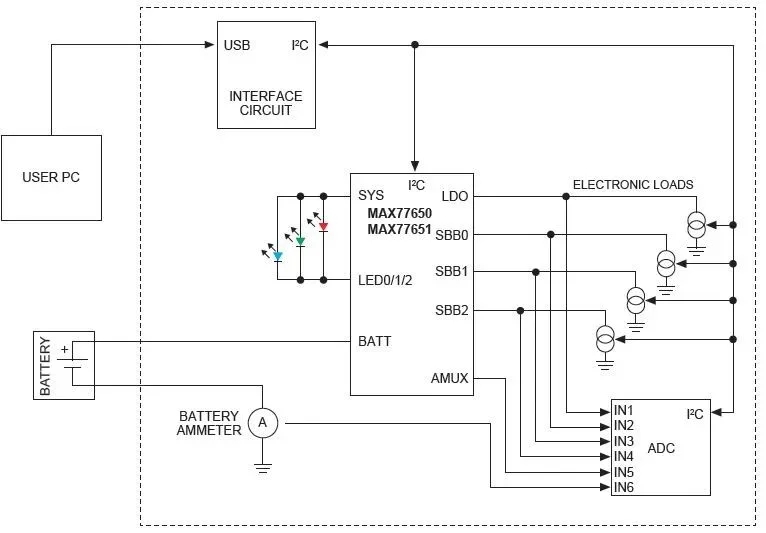

4. Şarj Devresi Blok Şeması ve Çalışma Prensibi
Modern akıllı telefon şarj devresi, beş temel bileşenden oluşan entegre bir sistemdir. Bu sistemde enerji akışı, adaptörden bataryaya doğru kontrollü bir şekilde gerçekleşirken, batarya durumu sürekli izlenir.
4.1 Devre Bileşenleri ve Fonksiyonları
| Bileşen | Fonksiyon | Tipik Entegre | Çalışma Voltajı |
|---|---|---|---|
| Şarj Portu (USB) | Harici enerji girişi, veri iletişimi | USB Type-C / Micro USB | 5V (standart), 9V/12V (hızlı şarj) |
| VBUS Hattı | Şarj voltajı dağıtım hattı | PCB bakır yolu | 4.8V – 5.2V |
| Şarj IC (PMIC) | Voltaj regülasyonu, akım kontrolü, güvenlik | MT6357, RT5081, BQ25601 | 3.3V – 4.4V (VBAT) |
| VBAT Hattı | Batarya besleme hattı | PCB bakır yolu | 3.7V – 4.4V |
| Termistör IC | Sıcaklık algılama, NTC karakteristiği | 10K NTC, 100K NTC | 0.6V – 1.2V (ADC girişi) |
| RSI Direnç | Sıcaklık-direnç dönüşümü | SMD 0402/0603 | Değişken (sıcaklığa bağımlı) |
| GND (Toprak) | Referans potansiyel | PCB ground plane | 0V |

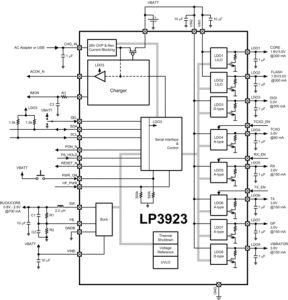

4.2 Enerji Akış Diyagramı
Adaptör → USB Port → VBUS → Şarj IC (PMIC) → VBAT → Batarya. Paralel olarak, Batarya → Termistör IC → RSI → PMIC ADC Girişi. PMIC, RSI üzerinden okunan sıcaklık değerini değerlendirir. Eğer değer, güvenlik eşiklerinin dışındaysa (genellikle 45°C üstü veya -10°C altı), CHG_EN (Charge Enable) sinyalini devre dışı bırakarak şarjı durdurur.
5. Adım Adım Teşhis ve Onarım Prosedürü
Aşağıdaki prosedür, teknik servis uzmanları için sistematik bir teşhis akışı sunar. Her adım, bir önceki adımın sonuçlarına bağlı olarak ilerler.
1 Temel Kontrol (Basic Check)
Orijinal şarj adaptörü ve kablo kullanarak şarj deneyin. Farklı bir adaptör ve kablo ile tekrarlayın. Sorun devam ediyorsa, arıza cihaz kaynaklıdır. Bu adım, harici faktörleri elimine eder.
2 Batarya Kontrolü (Check Battery)
Farklı, bilinen sağlam bir batarya ile deneyin. Eğer şarj normal ise, orijinal batarya arızalıdır. Batarya voltajını multimetre ile ölçün. Normal boşta voltaj: 3.7V – 3.9V. 3.0V altı derin deşarj, 4.4V üstü aşırı şarj göstergesidir.
3 Şarj Portu Kontrolü (Check Charging Port)
USB portunu büyüteç altında inceleyin. Gevşek pinler, yabancı cisim, oksidasyon veya fiziksel hasar arayın. Port temizliği için izopropil alkol ve fırça kullanın. Pinler arası kısa devre olup olmadığını kontrol edin.
4 Batarya Konnektörü Kontrolü (Check Battery Connector)
Konnektörü temizleyin, gevşek veya hasarlı pinleri kontrol edin. Konnektörün PCB’ye lehim bağlantısını görsel ve multimetre ile doğrulayın. Korozyon varsa temizleyin.
5 RSI Değer Ölçümü (Check RSI Value)
Multimetreyi direnç ölçüm moduna alın. RSI noktası ile GND arası direnci ölçün. Normal değer: 30 kΩ – 100 kΩ. Açık devre (OL) veya çok yüksek direnç (> 500 kΩ) tespit edilirse, sonraki adıma geçin.
6 Termistör ve IC Kontrolü (Check Thermistor / IC)
Termistör IC’yi ve çevre bileşenleri büyüteç altında inceleyin. Kısa devre, açık devre veya hasarlı parça olup olmadığını kontrol edin. Termistör IC’nin PCB üzerindeki konumunu doğrulayın (genellikle batarya konnektörünün hemen yanında).
7 PMIC ve Güç Yolu Kontrolü (Check PMIC & Power Path)
PMIC çıkış voltajlarını ölçün: VBAT, VBUS, CHG_EN, TS/RSI. Normal değerler için Bölüm 7’ye bakın. PMIC çıkışları anormal ise, entegre devrenin rework (yeniden lehimleme) veya değişimi gerekebilir.
8 RSI Jumper (Geçici Çözüm)
Tüm diğer kontroller normal ancak sıcaklık hatası devam ediyorsa, RSI noktasını GND’ye jumperlayın. Bu, cihazın sıcaklık okumasını görmezden gelmesini ve şarjı sürdürmesini sağlar. Jumper, ince bir tel veya lehim köprüsü ile yapılır.
6. Yaygın Arızalar ve Çözüm Tablosu
| Arıza Tanımı | Muhtemel Neden | Çözüm Yöntemi | Öncelik |
|---|---|---|---|
| Şarj Hatası (Charging Error) | Arızalı Şarj IC / PMIC, hasarlı port, kablo arızası | PMIC değişimi, port temizliği/değişimi, kablo kontrolü | Yüksek |
| Şarj Sıcaklığı Yüksek | RSI açık devre, termistör arızası, batarya iç arızası | RSI jumper, termistör değişimi, batarya değişimi | Yüksek |
| Şarj Olmuyor | VBUS yokluğu, PMIC arızası, batarya ölü | VBUS yolu kontrolü, PMIC değişimi, batarya değişimi | Kritik |
| Yavaş Şarj | Zayıf adaptör, kablo arızası, batarya değişimi, IC arızası | Adaptör değişimi, kablo değişimi, batarya/IC kontrolü | Orta |
| Kesintili Şarj | Gevşek konnektör, port hasarı, batarya, IC arızası | Konnektör lehimleme, port değişimi, batarya/IC kontrolü | Orta |
7. Voltaj Ölçüm Noktaları ve Normal Değerler
Doğru teşhis için voltaj ölçümleri kritik öneme sahiptir. Aşağıdaki tablo, teknik servis uzmanlarının referans alması gereken standart değerleri içerir.
| Ölçüm Noktası | Normal Voltaj Aralığı | Ölçüm Koşulu | Anormal Değer Anlamı |
|---|---|---|---|
| VBUS (USB) | 4.8V – 5.2V | Şarj adaptörü bağlıyken | Port arızası, kablo sorunu, adaptör arızası |
| VBAT | 3.7V – 4.4V | Batarya bağlıyken | Batarya ölü, PMIC arızası, koruma devresi |
| CHG_EN | 1.2V – 1.8V | Şarj işlemi aktifken | PMIC yazılım hatası, şarj devre arızası |
| TS / RSI | 0.6V – 1.2V | Normal oda sıcaklığında (25°C) | Termistör açık/kısa devre, hat kopukluğu |
8. RSI Termistör Komponentleri ve Konumları
8.1 Termistör IC
Termistör IC, genellikle batarya konnektörünün hemen yanında, SMD paketinde (genellikle 0402 veya 0603 boyut) monte edilmiştir. Bu entegre, batarya sıcaklığını algılayan ana sensördür. Fiziksel hasar, korozyon veya lehim çatlağı görülebilir.
8.2 RSI Direnç
RSI direnci, termistör ile PMIC arasındaki bağlantıyı sağlayan pasif elemandır. Üzerinde genellikle RSI etiketi bulunur. Bu direnç, batarya sıcaklığını direnç değişimi ile PMIC’e iletir. Direnç değeri sıcaklıkla değişir ve bu değişim ADC tarafından dijital veriye çevrilir.
9. Gerekli Teknik Araç ve Gereçler
| Araç / Gereç | Fonksiyon | Önerilen Özellikler |
|---|---|---|
| Dijital Multimetre | Voltaj, direnç, süreklilik ölçümü | Otomatik aralık, True RMS, 4.5 digit |
| Lehimleme İstasyonu | SMD komponent değişimi, jumper | 80W+, dijital sıcaklık kontrolü, 350-400°C |
| Sıcak Hava Tabancası | PMIC, termistör rework | 1000W+, ayarlanabilir hava akışı |
| Cımbız (Anti-statik) | Küçük komponent manipülasyonu | ESD güvenli, ince uçlu |
| Lehim Pastası | Lehim akışkanlığı | Kurşunsuz, RMA türü |
| Büyüteç / Mikroskop | Visual inspection | 10x-40x, LED aydınlatmalı |
| İzopropil Alkol | Temizlik | %99 saflık |
| ESD Bileklik | Elektrostatik koruma | 1MΩ dirençli, topraklı |
10. Kritik Teknik İpuçları
- Her zaman orijinal batarya ve şarj adaptörü kullanın. Uyumsuz aksesuarlar, PMIC’e zarar verebilir.
- Voltaj ölçümünü atlamayın. Voltaj ölçümü olmadan jumper yapmak, ciddi hasara yol açar.
- IC değişimi yalnızca gerekli olduğunda yapın. Rework öncesinde termal profili doğru ayarlayın.
- Jumper geçici çözümdür, kalıcı değil. Müşteriyi bilgilendirin.
- Her onarım sonrası batarya sıcaklık monitörünü 30 dakika şarj testi ile doğrulayın.
- ESD koruması kullanın. PMIC entegreleri statik elektriğe karşı hassastır.
- Çalışma alanınız iyi aydınlatılmış ve havalandırılmış olsun.
11. Güvenlik Uyarıları ve Riskler
- Yanlış jumper, anakart üzerinde kısa devre veya bileşen hasarına neden olabilir.
- Hiçbir hattı doğrudan kısa devre yapmayın. RSI → GND jumperı kontrollü yapılmalıdır.
- Uygun aletleri ve güvenlik önlemlerini kullanın. Kalitesiz lehim istasyonu PCB hasarı verir.
- Mikroskop altında çalışın. Görsel kontrol, hataları önler.
- Batarya yangını riskine karşı yangın söndürücü bulundurun.
12. Bypass Jumper Özeti ve Uygulama
RSI bypass, cihazın sıcaklık algılama fonksiyonunu devre dışı bırakarak şarjın devam etmesini sağlar. Bu işlem, RSI noktası ile GND arasına ince bir bakır tel veya lehim köprüsü eklenerek gerçekleştirilir.
13. Başarı Kriterleri ve Test Sonuçları
- Şarj işlemi normal olarak başlar ve devam eder.
- Yüksek sıcaklık hatası ortadan kalkar.
- Cihaz, şarj sırasında herhangi bir hata mesajı vermez.
- Batarya voltajı, şarj süresince düzenli artar (3.7V → 4.2V).
- Cihaz sıcaklığı normal aralıktadır (30°C – 40°C).
