Cep Telefonu Yavaş Şarj Oluyor
Kapsamlı Donanım ve Yazılım Çözüm Rehberi
📋 İçindekiler
- 1. Yavaş Şarj Problemi Tanımı ve Kullanıcı Belirtileri
- 2. Teknik Olarak Olası Arıza Nedenleri
- 3. Uzman İpucu: %80-20 Kuralı (Pareto Prensibi)
- 4. Adım Adım Sistematik Donanım Teşhisi
- 5. Yazılım Kaynaklı ve Sistemsel Kontroller
- 6. Nihai Donanım Çözümleri ve Onarım Prosedürleri
- 7. Teknik Güvenlik, Kalite Standartları ve Kritik Uyarılar
Yavaş Şarj Problemi Tanımı ve Kullanıcı Belirtileri
Modern akıllı telefonlarda “yavaş şarj” (slow charging) sorunu, kullanıcı deneyimini en çok olumsuz etkileyen teknik arızalardan biridir. Özellikle cihaz hızlı şarj (fast charge/quick charge) teknolojisini desteklemesine rağmen, gerçek şarj hızının standart USB şarj (5V/1A) seviyelerine düşmesi, hem donanımsal hem de yazılımsal karmaşık sorunların habercisidir.
Tipik Kullanıcı Şikayetleri ve Teknik Karşılıkları:
1. Yüzde Artış Hızında Belirgin Yavaşlama: Telefon şarj oluyor ancak pil yüzdesi çok yavaş artıyor (örneğin 30 dakikada %5-10 artış). Normalde hızlı şarj destekli bir cihazda 30 dakikada %50+ şarj olması gerekirken, bu sürede %10-15 gibi düşük değerler alınması.
2. Hızlı Şarj Göstergesi Var Ama Hız Yok: Ekranda “Fast Charging”, “Quick Charge”, “Turbo Power” veya “VOOC” gibi hızlı şarj logoları görünmesine rağmen, ampermetre ile ölçüldüğünde cihazın sadece 0.5A-1A çekmesi. Bu durum “ghost charging” (sahte şarj) olarak da adlandırılır.
3. Kullanım Esnasında Şarj Durması: Telefon şarja takılıyken kullanıcı ekranı açtığında veya uygulama kullandığında pil yüzdesi artmaz, hatta düşer. Bu durum şarj devresinin sağlıklı akım taşıyamadığını veya bataryanın ESR (Equivalent Series Resistance) değerinin yükseldiğini gösterir.
4. Değişken Şarj Hızı (İntermittent Charging): Şarj bazen normal hızda, bazen aşırı yavaş ilerler. Bu genellikle gevşek bağlantı (loose connection), termal throttle (ısı koruması) veya arızalı şarj portunun neden olduğu kopuk iletişimden kaynaklanır.
Teknik Olarak Olası Arıza Nedenleri
1. Şarj IC (Charging Integrated Circuit) Zayıflığı veya Hasarı
Şarj entegresi (genellikle PMU – Power Management Unit veya ayrı bir Charging IC olarak bulunur), adaptörden gelen voltajı bataryaya uygun seviyelere (4.2V-4.4V) düzenleyen, şarj akımını kontrol eden ve batarya sağlığını izleyen kritik bileşendir. Isı hasarı, ESD (elektrostatik deşarj) veya uzun süreli aşırı yük sonucu zayıflayabilir veya tamamen arızalanabilir.
2. Batarya Degradasyonu ve ESR Artışı (Old/Weak Battery)
Lityum-iyon bataryaların ömrü 500-800 şarj döngüsüdür. Zamanla kapasite (mAh) düşer ve iç direnç (ESR) artar. Yüksek ESR, bataryanın yüksek akımı kabul edememesine ve ısınmasına neden olur. Bu da şarj kontrolcüsünün amperi düşürmesine yol açar (güvenlik protokolü).
3. Şarj Portu (Charging Port) Arızaları
Type-C veya Micro-USB portun iç pinlerinde oksidasyon (yeşil/kızıl pas), mekanik bükülme veya kopma, lehim kırılması (soğuk lehim) ve toz birikimi sonucu temassızlık oluşur, voltaj düşümü (voltage drop) yaşanır.
4. Kablo ve Adaptör Uyumsuzluğu
Orijinal olmayan veya hasarlı kablolar data hattındaki (D+, D-) direnç değerlerini değiştirerek cihazın “standart şarj” moduna düşmesine neden olur. Ayrıca iç tellerdeki kopukluklar amper taşıma kapasitesini düşürür.
5. Anakart Üzeri Hat (Line/Track) ve PCB Hasarları
VBUS hattı (5V/9V/12V giriş), şarj hattı (SW – Switching node) veya VPH_PWR (batarya pozitif terminal hattı) üzerindeki PCB kopuklukları (trace damage), via (delik içi iletken) hasarları ve korozyon kaynaklı yüksek direnç şarj akımının düşmesine neden olur.
6. Yazılım ve Firmware Hataları (Nadir)
AOSP/Custom ROM uyumsuzlukları, Kernel seviyesinde şarj limiti ayarlarının bozulması veya EFS (Encrypting File System) bölgesindeki bozulma (IMEI kaybıyla birlikte şarj sorunları da görülebilir).
Uzman İpucu: %80-20 Kuralı (Pareto Prensibi)
💡 Teknisyen İpucu (PRO): Telefon yavaş şarj oluyorsa, vakaların %80’inde sorun Batarya veya Şarj IC’si (Charging Integrated Circuit) kaynaklıdır. Bu iki bileşene odaklanmak, teşhis süresini %70 oranında kısaltır ve gereksiz küçük parça değişimlerini önler.
İstatistiksel Dağılım:
- %40 Olay: Batarya yaşlanması (ESR yükselmesi, kapasite düşüklüğü)
- %35 Olay: Şarj IC zayıflığı veya termal hasarı
- %10 Olay: Şarj portu oksidasyonu veya fiziksel hasar
- %8 Olay: Kablo/adaptör uyumsuzluğu
- %5 Olay: Anakart hat/track kopukluğu
- %2 Olay: Yazılım/firmware kaynaklı (rare)

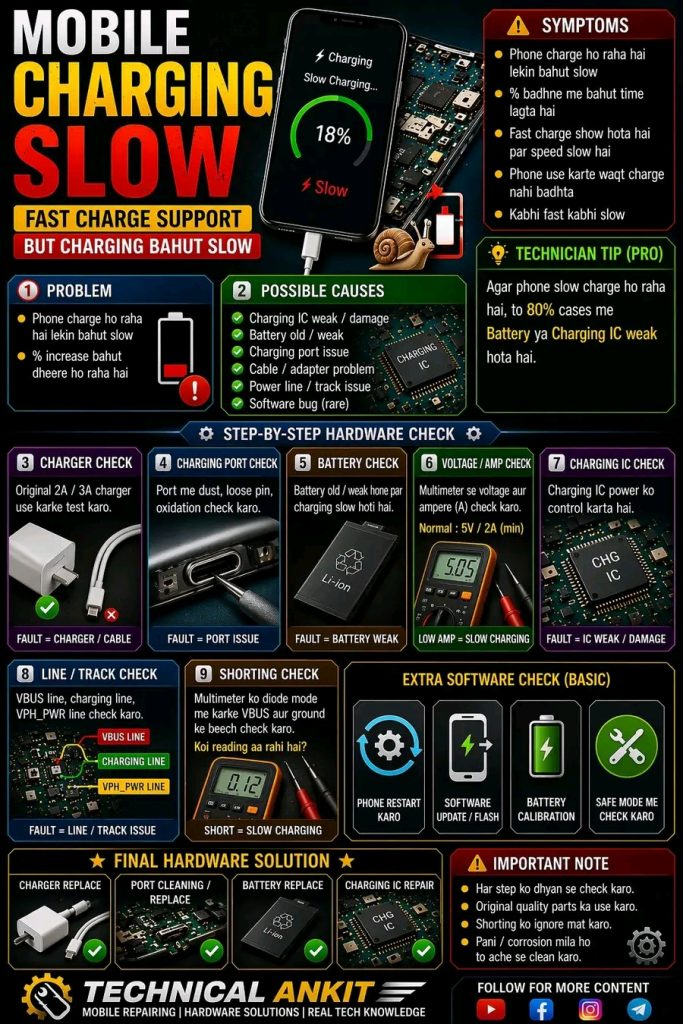

Adım Adım Sistematik Donanım Teşhisi
İşlem: Cihazla birlikte gelen veya orijinal OEM (2A, 3A, 5A) şarj aleti ve kablosu ile test yapın. UC (Universal Charger/Chinese clone) adaptörler veya ucuz kablolar kullanmayın.
Teknik Ölçüm: USB power monitor veya ampermetre ile kontrol edin. Normalde hızlı şarj destekli cihazlarda minimum 5V/2A (10W) veya 9V/2A (18W) çekmelidir. 5V/0.5A (2.5W) veya 5V/1A (5W) seyri yavaş şarjı gösterir.
Karar: Orijinal ekipmanla düzeliyorsa sorun aksesuardadır.
İşlem: Stereo mikroskop (10x-40x) altında port içini inceleyin.
Aranacaklar: CC (Configuration Channel) pinlerinde bükülme (Type-C için kritik), VBUS (güç pinleri) ve GND pinlerinde siyah/yeşil oksidasyon, lehim noktalarında soğuk lehim veya çatlak, portun anakartla temas noktasındaki gevşeme.
Test: Multimetre süreklilik (bip) modunda portun arkasındaki lehim noktaları ile anakarttaki VBUS hatları arası ölçüm yapın. Temassızlık varsa port değişimi veya reballing gerekir.
Yazılımsal Kontrol: Telefonun servis menüsünden (örn. Samsung: *#0228#, Xiaomi: *#*#6485#*#*) batarya sağlığını (SOH – State of Health) kontrol edin. %80 altındaysa değişim şarttır.
Donanımsal Kontrol (ESR Ölçümü): Batarya sökülür. ESR metre ile batarya iç direnci ölçülür. Normal Değer: 50-150 mΩ (milliohm). Yüksek Değer: 300mΩ+ (şarjı yavaşlatır, ısınma yapar).
Gerilim Davranışı: Batarya boşken 3.7V, şarjda 4.2V görmesi gerekir. Şarjda voltaj hızla 4.2V’a çıkıp hemen düşüyorsa (voltage drop) batarya ölmüştür.
Multimetre ile Ölçüm:
1. VBUS (Şarj Girişi): Portun arkasındaki VBUS noktası ile GND arası ölçülmeli. Normal: 5V (standart), 9V/12V (hızlı şarj aktifse). Düşük: 4.5V altı (kablo/port sorunu veya adaptör yetersizliği).
2. Amper Çekimi (Seri Ölçüm): USB kablosunun güç kabloları kesilip multimetre seri bağlanarak amper ölçülür. Normal: Minimum 2A (2000mA). Düşük: 0.5A-1A (Charging IC veya batarya limiti).
Not: Düşük amper çekimi + normal VBUS voltajı = Charging IC veya batarya arızası.
Görsel İnceleme: Anakart üzerinde şarj IC’sinin (genellikle “CHG_IC”, “PMU” veya “BQ” serisi etiketli) üzerinde yanık lekeleri (brown/black spots), çatlaklar veya blistering (kabarcıklanma), soğuk lehim (cold solder joints) arayın.
Sıcaklık Testi: Termal kamera veya el ile (dikkatli) dokunarak şarj sırasında IC’nin aşırı ısınması (60°C+) IC iç kısa devresi veya zayıflığı gösterir.
Voltaj Çıkışı: IC’nin batarya bağlantı pinlerinde 4.2V-4.4V sabit voltaj olmalıdır. Dalgalanma veya düşük voltaj (< 4.0V) IC arızasını gösterir.
Kritik Hatlar: VBUS (Şarj portundan IC’ye gelen 5V/9V hattı), SW (Switching Node – IC’den bobine giden hattır. Hasarlıysa voltaj regülasyonu bozulur), VPH_PWR (Batarya pozitif terminaline giden ana güç hattı), BATT_ID (Batarya tanımlama hattı – koparsa cihaz bataryayı tanımaz veya yavaş şarj eder).
Test: Multimetre süreklilik modunda hat takibi yapılır. Özellikle batarya konektörü çevresindeki via’lar (delikler) incelenir; kopuk via’lar jumper tel ile köprülenebilir.
Multimetre Ayarı: Diyot modu (genellikle buzzer ikonuyla birlikte).
Ölçüm: VBUS ile GND (Şase) arası kısa devre varsa multimetre “0.00” veya düşük bir değer gösterir (bip sesi çıkar). Batarya Konektörü (+) ile (-) arası cihaz kapalıyken ölçülür. 0Ω okuma direkt kısa devre demektir (genellikle kapasitörlerden kaynaklanır ama yüksek mA çekimine neden olur).
Yorum: Kısa devre varsa şarj IC’si veya batarya koruması (Protection IC) arızalıdır. Kısa devre düzeltilmeden yeni IC takılırsa yeni IC de yanar.
Yazılım Kaynaklı ve Sistemsel Kontroller
Donanım kontrolleri tamamlandıktan sonra yazılım kaynaklı sorunları elemek için:
1. Cihazı Yeniden Başlatma (Soft Reset)
Önbellekte takılı kalan şarj protokollerini temizler.
2. Güncelleme veya Yazılım Yenileme (Update / Flash)
OTA Update: Son güvenlik yaması şarj algoritmasını düzeltebilir. Full Firmware Flash: EFS veya persist partition bozukluğunu düzeltir. (Not: Bu işlem veri siler).
3. Batarya Kalibrasyonu (Battery Calibration)
Batarya istatistiklerini (batterystats) sıfırlama: Cihaz %100 şarj edilirken 2 saat daha takılı tutulur. Kapanana kadar kullanılır (0%). Tekrar %100 şarj edilir (kesintisiz).
4. Güvenli Mod Testi (Safe Mode)
Üçüncü parti uygulamaların şarj tüketimini veya şarj kontrolünü etkileyip etkilemediğini görmek için cihaz Safe Mode’da şarj edilir.
Nihai Donanım Çözümleri ve Onarım Prosedürleri
🔌 Şarj Aleti ve Kablo Değişimi
Orijinal veya sertifikalı (MFi, USB-IF) ürünler kullanılmalı. Özellikle hızlı şarj için data hatları (D+, D-) üzerindeki direnç değerleri standartlara uygun olmalıdır.
🔧 Şarj Portu Temizliği veya Değişimi
Temizlik: İsopropil alkol (%99) ve plastik fırça ile oksidasyon temizliği. Sonrasında PCB koruyucu sprey (conformal coating) uygulanabilir.
Değişim: Gevşek veya kırık portlar hot air rework (350-380°C) ile değiştirilir. Yeni portun lehimleri kaliteli olmalıdır.
🔋 Batarya Değişimi
Orijinal veya yüksek kalite aftermarket batarya takılır. Yeni batarya takılırken BATT_ID pinlerinin temiz olduğundan emin olunur.
⚡ Şarj IC Onarımı
Reballing: IC’nin altındaki BGA topları temizlenip yeniden lehimlenir (Isı profili: Preheat 150°C, Peak 245°C).
Replasman: IC tamamen değiştirilir. Yeni IC’nin termal macun (thermal paste) ile soğutucuya teması sağlanmalıdır.
Teknik Güvenlik, Kalite Standartları ve Kritik Uyarılar
⚠️ ÇOK ÖNEMLİ UYARILAR:
- Orijinal Kalite Parça Kullanımı: Ucuz aftermarket şarj IC’leri veya bataryalar cihaza zarar verebilir, hatta yangın riski oluşturabilir. Özellikle Li-ion bataryaların UL veya CE sertifikalı olmasına dikkat edin.
- Kısa Devre Kontrolü Asla Atlanmamalı: Yeni parça montajı öncesinde ve sonrasında VBUS-GND ve BAT+- arası kısa devre testi yapılmalıdır. Kısa devre varsa enerji verildiğinde anakart üzerinde “burn” (yanık izi) oluşur.
- Korozyon ve Sıvı Hasarı: Cihaz sıvı teması gördüyse sadece port değil, Charging IC çevresindeki pasif bileşenler (direnç, kapasitör) de ultrasonik banyo ile temizlenmelidir.
- ESD (Elektrostatik Deşarj) Koruması: Şarj IC’leri ve batarya konnektörleri statik elektriğe karşı hassastır. Antistatik bileklik, mat ve topraklı lehim istasyonu kullanımı zorunludur.
- Termal Yönetim: Şarj IC değişimi sonrası IC’nin soğutma pedi (thermal pad) veya macun ile kasaya teması sağlanmalıdır. Aksi halde IC tekrar termal hasar görebilir.
🎯 Sonuç ve Teknisyen Tavsiyeleri
Cep telefonu yavaş şarj sorunları, sistematik bir teşhis ile %95 oranında çözülebilir. Başarılı onarım için:
- Her zaman basitten karmaşığa gidin: Önce kablo/adaptör, sonra port, sonra batarya, en son anakart/IC kontrolü.
- Amper ölçümü kritiktir: Voltaj normal görünse bile amper düşükse sorun vardır.
- Batarya ömrünü hesaba katın: 2+ yıllık cihazlarda batarya değişimi ilk adım olarak düşünülmelidir.
- Kısa devre kontrolü: Yeni parça takmadan önce şase ile arada kısa devre olup olmadığını mutlaka kontrol edin.
- Test protokolü: Onarım sonrası 0’dan %100’e kadar tam şarj döngüsü ile test yapın, ara voltajları not edin.
Unutmayın: Şarj sistemi, cihazın “kalbi” gibidir. Doğru teşhis, kaliteli parça ve dikkatli lehim işçiliği, kalıcı çözümün anahtarıdır.
Test Ekipmanları: Dijital Multimetre, ESR Metre, USB Power Monitor, Termal Kamera, Stereo Mikroskop
