EUFS BGA 153 ISP Pinout ve eMMC/UFS Voltaj Referans Rehberi

Teknik Servis Dokümantasyonu · Depolama / ISP Programlama

EUFS BGA 153 ISP Pinout ve eMMC/UFS Voltaj Referans Rehberi: Teknik Servis için Tam Pin Haritası

📅 Yayın: 21 Haziran 2026 ⏱️ Okuma süresi: ~13 dk ✍️ Kaynak: ceptelefonutamirkursu.com 🏷️ Seviye: İleri / Teknik Servis
Cep telefonu tamir kursu

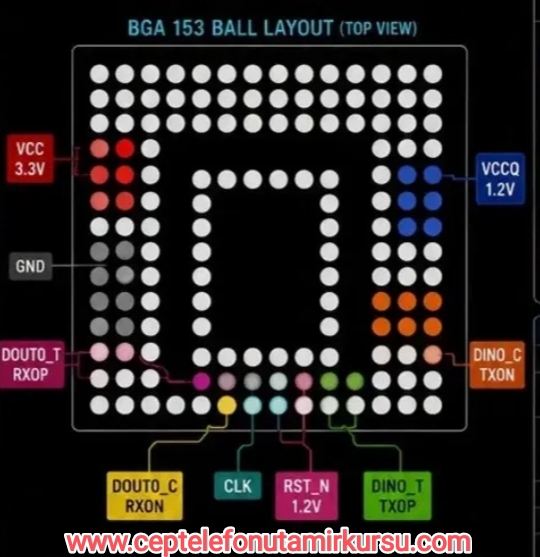

EUFS BGA 153 paketi için ISP pin haritası ve sinyal referans şeması.
EUFS BGA 153 ISP Pinout ve eMMC/UFS Voltaj Referans Rehberi

Özet

Bu doküman, EUFS BGA 153 paketli UFS (Universal Flash Storage) depolama çiplerinin ISP (In-System Programming) modunda programlanması için gerekli pin haritasını; güç, veri ve kontrol pinlerinin görevlerini, ISP bağlantı adımlarını ve eMMC ile UFS arabirimlerinin voltaj/veri hattı seviyesinde karşılaştırmalı referans değerlerini teknik servis bakış açısıyla derlemektedir. İçerik; 153 bilyelik BGA paketin güç dağılımı, diferansiyel veri hatlarının (DOUT/DIN) işlevi, kontrol sinyalleri, adım adım ISP bağlantı prosedürü ve eMMC 8.16 ile UFS 2.1/2.2/3.1 arabirimlerinin tam voltaj referans tablosunu kapsamaktadır.

Önemli Uyarı: Bilye (ball) konumları yaklaşıktır ve parti/üretim sürecine göre değişebilir. ISP programlama veya reballing işleminden önce mutlaka ilgili üreticinin (örneğin SK hynix) resmi datasheet’i ve kart şeması ile çapraz doğrulama yapılmalı, ESD korumasız ortamda işlem yapılmamalıdır.

1. Giriş: EUFS ve ISP Modu Nedir?

EUFS (embedded Universal Flash Storage), mobil cihazlarda NAND flash bellek ile UFS denetleyicisini tek bir BGA paket içinde birleştiren depolama çözümüdür. ISP (In-System Programming / Sistem İçi Programlama), bu çipin anakarttan sökülmeden veya sökülerek bir soket/adaptör üzerinden doğrudan programlanabilmesini sağlayan yöntemdir ve özellikle EMMC/UFS arızası, bootloop, IMEI/kalibrasyon (NV) kaybı veya veri kurtarma senaryolarında teknik serviste sıkça kullanılır.

Bu rehber, 153 bilyelik BGA paketin pin haritasını ve ISP bağlantı sırasını; ayrıca eMMC ile UFS arabirimlerinin voltaj ve veri hattı seviyesindeki farklarını ele almaktadır.

2. BGA 153 Paket ve Teknik Özellikler

↔ Tabloyu yatay kaydırarak inceleyebilirsiniz

Özellik Değer
Paket Tipi BGA 153
Teknoloji EUFS (Universal Flash Storage)
Voltaj VCC: 3,3V ±%5 · VCCQ: 1,2V ±%5 · VCCQ2: 1,8V ±%5 (opsiyonel)
Arabirim HS-GEAR (UFS 3.0 / 3.1)
Veri Hattı Sayısı 1 Lane (DOUT, DINO diferansiyel çift)
Saat Frekansı 200MHz’e kadar (HS-GEAR3)
I/O Tipi LVDS / M-PHY
Çalışma Sıcaklığı -25°C ~ +85°C
Uygulama Alanı Mobil Depolama (UFS Bellek)
ISP Modu In-System Programming (Sistem İçi Programlama)
Bilye Sayısı 153 Bilye
Yön / Oryantasyon Üst Görünüş (Top View, bilye tarafı yukarıda)

3. Güç Pinleri (VCC, VCCQ, VCCQ2, GND)

Çipin çalışması için gereken üç ayrı voltaj seviyesi ve ortak topraklama hattı aşağıda listelenmiştir; pinout şemasındaki renk kodları parantez içinde belirtilmiştir.

↔ Tabloyu yatay kaydırarak inceleyebilirsiniz

Pin Adı Voltaj Açıklama
VCC 3.3V ● 3,3V Ana güç beslemesi (çekirdek)
VCCQ 1.2V ● 1,2V I/O güç beslemesi
VCCQ2 1.8V ● 1,8V Opsiyonel/alternatif I/O gücü
GND ● 0V Topraklama

4. ISP / Veri Pinleri (Diferansiyel DOUT / DIN Hatları)

UFS arabirimi, eMMC’nin aksine paralel veri yolu yerine yüksek hızlı diferansiyel sinyalleme (M-PHY / LVDS tabanlı) kullanır. Veri çıkışı (host’a) ve veri girişi (host’tan) her biri pozitif/negatif çift halinde iki ayrı pin üzerinden taşınır.

↔ Tabloyu yatay kaydırarak inceleyebilirsiniz

Pin Adı Açıklama
DOUT0_T RXOP ● Veri Çıkışı (UFS → Host) Diferansiyel +
DOUT0_C RXON ● Veri Çıkışı (UFS → Host) Diferansiyel −
DINO_T TXOP ● Veri Girişi (Host → UFS) Diferansiyel +
DINO_C TXON ● Veri Girişi (Host → UFS) Diferansiyel −

Bu dört pin, ISP aracının UFS çipiyle komut alışverişi yapabilmesi ve okuma/yazma işlemlerini gerçekleştirebilmesi için zorunludur; tek bir veri hattı (lane) üzerinden çalışan bu yapı, yüksek hız gerektiren HS-GEAR modlarında düşük gecikme ve yüksek bant genişliği sağlar.

5. Kontrol / Sinyal Pinleri (CLK, RST_N, NC)

↔ Tabloyu yatay kaydırarak inceleyebilirsiniz

Pin Adı Açıklama
CLK ● Saat sinyali (UFS referans saati)
RST_N 1.2V ● Donanımsal reset (aktif düşük, 1,2V)
NC / RESERVED ● Bağlantısız / Rezerve / Test noktaları

Pinout Renk Lejantı

VCC 3.3V — Ana güç VCCQ 1.2V — I/O gücü VCCQ2 1.8V — Alternatif I/O GND — Toprak DOUT0_T RXOP — Veri Çıkış + DOUT0_C RXON — Veri Çıkış − DINO_T TXOP — Veri Giriş + DINO_C TXON — Veri Giriş − CLK — Saat RST_N 1.2V — Reset (Aktif Düşük) NC / RES — Bağlantısız / Rezerve

6. Pin Açıklama Detay Tablosu

Tüm pinlerin tip, voltaj ve fonksiyon bilgisini bir arada gösteren birleşik referans tablosu:

↔ Tabloyu yatay kaydırarak inceleyebilirsiniz

Pin Adı Tip Voltaj Açıklama
VCC 3.3V PWR 3,3V Çekirdek için birincil güç beslemesi
VCCQ 1.2V PWR 1,2V I/O güç beslemesi
GND PWR 0V Topraklama bağlantısı
DOUT0_T (RXOP) I/O 1,2V Veri çıkışı (UFS→Host) diferansiyel +
DOUT0_C (RXON) I/O 1,2V Veri çıkışı (UFS→Host) diferansiyel −
DINO_T (TXOP) I/O 1,2V Veri girişi (Host→UFS) diferansiyel +
DINO_C (TXON) I/O 1,2V Veri girişi (Host→UFS) diferansiyel −
CLK IN 1,2V Referans saat girişi
RST_N IN 1,2V Reset (aktif düşük)
NC / RESERVED — — Bağlantısız / rezerve pinler

7. ISP Modu Kullanım Adımları

  1. VCC (3,3V) ve VCCQ (1,2V) güç hatlarını bağlayın.
  2. GND bağlantısını yapın.
  3. Referans zamanlama için CLK hattını bağlayın.
  4. DOUT (UFS → Host) hattını veri okumak için bağlayın.
  5. DINO (Host → UFS) hattını komut göndermek için bağlayın.
  6. Cihazı sıfırlamak için RST_N’i düşük (low) seviyeye çekin.
  7. ISP aracını başlatın ve UFS çipiyle iletişimi kurun.

Dikkat Edilmesi Gerekenler

  • Tüm voltajlar belirtilen tolerans aralığında olmalıdır.
  • Uygun ESD koruması kullanılmalıdır.
  • Yüksek hızlı sinyaller için layout empedans kurallarına uyulmalıdır.

8. Referans Bağlantı Şeması

ISP aracı (ISP Tool / UFS Host) ile EUFS BGA 153 (UFS Memory) çipi arasındaki basitleştirilmiş bağlantı şu şekildedir: VCC 3,3V → çipin 3,3V güç girişine, VCCQ 1,2V → 1,2V I/O güç girişine, GND → toprak hattına, CLK → saat girişine, DOUT (RX) → veri çıkış hattına, DINO (TX) → veri giriş hattına ve RST_N → reset hattına bağlanır. Bağlantı sırası ve pin atamaları her zaman kullanılan ISP aracının ve çipin resmi datasheet talimatlarıyla teyit edilmelidir.

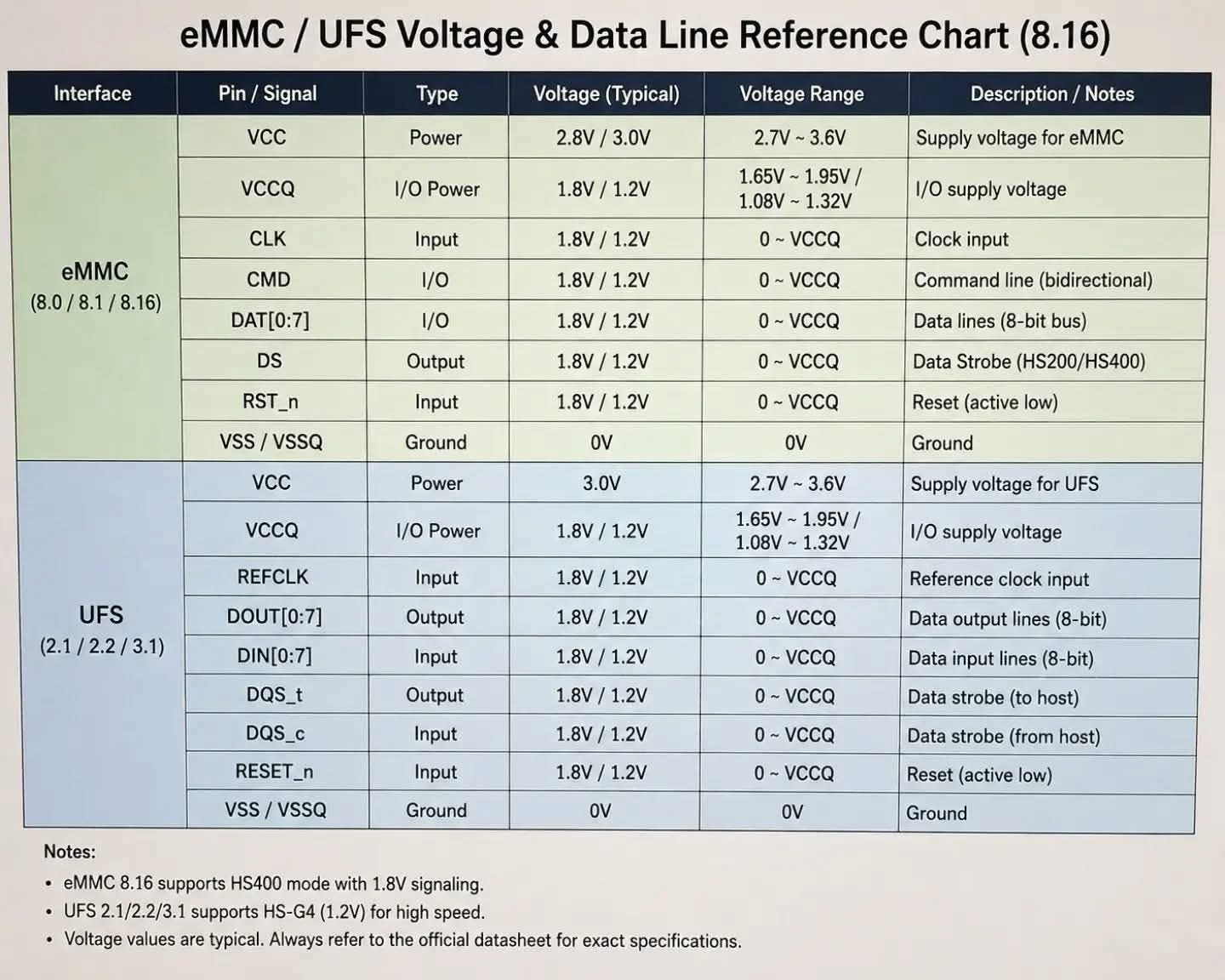

9. eMMC / UFS Voltaj ve Veri Hattı Referans Tablosu

Aşağıdaki tablo, eMMC (8.0/8.1/8.16) ve UFS (2.1/2.2/3.1) arabirimlerinin pin/sinyal bazında voltaj ve işlev karşılaştırmasını içermektedir.

↔ Tabloyu yatay kaydırarak inceleyebilirsiniz

Arabirim Pin / Sinyal Tip Tipik Voltaj Voltaj Aralığı Açıklama / Not
eMMC (8.0 / 8.1 / 8.16)
VCC Güç Power 2,8V / 3,0V 2,7V ~ 3,6V eMMC için besleme voltajı
VCCQ I/O Gücü Power 1,8V / 1,2V 1,65V~1,95V / 1,08V~1,32V I/O besleme voltajı
CLK Saat Input 1,8V / 1,2V 0 ~ VCCQ Saat girişi
CMD Komut I/O 1,8V / 1,2V 0 ~ VCCQ Komut hattı (çift yönlü)
DAT[0:7] Veri I/O 1,8V / 1,2V 0 ~ VCCQ Veri hatları (8-bit veri yolu)
DS Veri Şeridi Output 1,8V / 1,2V 0 ~ VCCQ Data Strobe (HS200/HS400)
RST_n Reset Input 1,8V / 1,2V 0 ~ VCCQ Reset (aktif düşük)
VSS / VSSQ Toprak Ground 0V 0V Topraklama
UFS (2.1 / 2.2 / 3.1)
VCC Güç Power 3,0V 2,7V ~ 3,6V UFS için besleme voltajı
VCCQ I/O Gücü Power 1,8V / 1,2V 1,65V~1,95V / 1,08V~1,32V I/O besleme voltajı
REFCLK Referans Saat Input 1,8V / 1,2V 0 ~ VCCQ Referans saat girişi
DOUT[0:7] Veri Çıkış Output 1,8V / 1,2V 0 ~ VCCQ Veri çıkış hatları (8-bit)
DIN[0:7] Veri Giriş Input 1,8V / 1,2V 0 ~ VCCQ Veri giriş hatları (8-bit)
DQS_t Veri Şeridi (Host’a) Output 1,8V / 1,2V 0 ~ VCCQ Data strobe (host’a doğru)
DQS_c Veri Şeridi (Host’tan) Input 1,8V / 1,2V 0 ~ VCCQ Data strobe (host’tan gelen)
RESET_n Reset Input 1,8V / 1,2V 0 ~ VCCQ Reset (aktif düşük)
VSS / VSSQ Toprak Ground 0V 0V Topraklama
  • eMMC 8.16, 1,8V sinyallemeyle HS400 modunu destekler.
  • UFS 2.1/2.2/3.1, yüksek hız için HS-G4 (1,2V) modunu destekler.
  • Voltaj değerleri tipik (typical) niteliktedir; kesin özellikler için her zaman üreticinin resmi datasheet’ine başvurulmalıdır.

10. eMMC ile UFS Arasındaki Temel Farklar

İki depolama arabirimi de mobil cihazlarda yaygın kullanılsa da mimari yaklaşımları temelden farklıdır. eMMC, SD kart mimarisinden türetilmiş paralel bir veri yolu (DAT[0:7]) ve tek komut hattı (CMD) kullanır; bu yapı belirli bir hız tavanından sonra darboğaza girer. UFS ise SCSI tabanlı komut kümesi ve noktadan noktaya diferansiyel sinyalleme (DOUT/DIN, M-PHY) kullanarak hem daha yüksek bant genişliği hem de tam çift yönlü (full-duplex) iletişim sağlar; bu sayede UFS 3.1, eMMC 5.1/8.x’e kıyasla okuma/yazma hızlarında belirgin bir avantaj sunar. Teknik servis açısından bu fark, ISP programlama sırasında kullanılan pin sayısını ve protokolünü doğrudan etkiler: eMMC programlamada CMD/DAT hatları yeterliyken, UFS programlamada diferansiyel çift hatların (T/C) doğru polarite ile bağlanması kritik önem taşır.

11. Pratik Teknik Servis Notları ve Sık Yapılan Hatalar

Önemli Notlar

  • Kodlar/işaretlemeler partiye veya üretim sürecine göre hafifçe değişebilir.
  • Kesin özellikler için her zaman SK hynix resmi datasheet’ine başvurun.
  • eMCP (PoP) paketler, eMMC/UFS denetleyicisinin üzerine LPDDR4X bellek entegre eder; bu tip paketlerde pin haritası farklılaşabilir.

Sık Yapılan Hatalar

  • VCCQ ve VCCQ2 hatlarının karıştırılması (1,2V ile 1,8V’un yanlış bağlanması çipi kalıcı hasara uğratabilir).
  • DOUT/DIN diferansiyel çiftlerinde T (+) ve C (−) polaritesinin ters bağlanması.
  • RST_N hattının aktif düşük mantığının göz ardı edilmesi (sürekli düşük tutulursa çip iletişime geçemez).
  • ESD korumasız ortamda soket/adaptöre çip yerleştirme.

12. Sonuç ve Değerlendirme

EUFS BGA 153 paketinin pin haritasını doğru yorumlamak, ISP programlama, veri kurtarma ve chip-off onarım süreçlerinin başarısını doğrudan belirleyen kritik bir adımdır. Güç hatlarının (VCC/VCCQ/VCCQ2) doğru ayrımı, diferansiyel veri hatlarının doğru polaritede bağlanması ve kontrol sinyallerinin (CLK, RST_N) zamanlamasının doğru yönetilmesi; başarılı bir ISP oturumunun temel şartlarıdır. eMMC ve UFS arabirimlerinin voltaj/veri hattı seviyesindeki farkları bilmek ise hem doğru programlama protokolünün seçilmesini hem de olası donanım hasarlarının önlenmesini sağlar.

13. Sıkça Sorulan Sorular

EUFS BGA 153 paketinde kaç adet bilye (ball) bulunur ve paket tipi nedir?

EUFS BGA 153 paketi adından da anlaşılacağı gibi 153 bilyeden oluşur; üst görünüşte (top view, bilye tarafı yukarıda) referans alınması gereken standart bir BGA paket tipidir.

ISP modunda UFS çipiyle iletişim kurmak için minimum hangi pinler bağlanmalıdır?

Minimum bağlantı için VCC (3,3V) ve VCCQ (1,2V) güç hatları, GND, CLK referans saat sinyali, DOUT/DIN diferansiyel veri hatları ve RST_N reset hattı gereklidir; bu yedi bağlantı olmadan ISP aracı çiple iletişim kuramaz.

eMMC ile UFS arasındaki temel voltaj ve veri yolu farkı nedir?

eMMC paralel 8 bitlik DAT veri yolu ve tek yönlü CMD hattı kullanırken, UFS noktadan noktaya diferansiyel DOUT/DIN hatları üzerinden çalışır; ayrıca UFS HS-G4 modunda 1,2V sinyalleme ile çok daha yüksek hıza ulaşabilir.

BGA153 üzerindeki bilye konumları her üretici/parti için birebir aynı mıdır?

Hayır. Bilye konumları yaklaşık kabul edilmeli; parti ve üretim sürecine göre küçük farklılıklar olabileceğinden kesin pin yerleşimi için üreticinin resmi datasheet’i ve kart şeması esas alınmalıdır.

EUFS BGA 153 pinout UFS ISP pin haritası eMMC UFS voltaj tablosu UFS chip off programlama BGA153 ball layout cep telefonu tamir kursu
