EZP2019 USB Yüksek Hızlı Programlayıcı

EZP2019 USB Yüksek Hızlı Programlayıcı

Kapsamlı Teknik İnceleme, Adaptör Seti Analizi ve Profesyonel Kullanım Rehberi

1. Giriş ve Genel Bakış

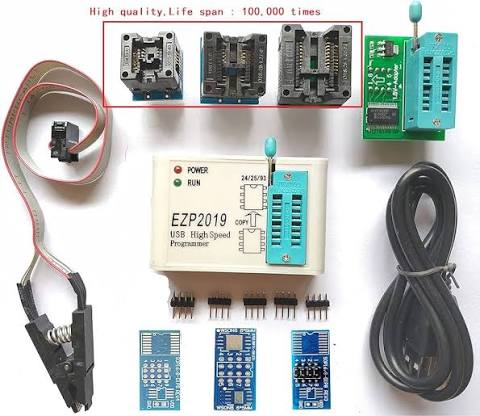

EZP2019 USB Yüksek Hızlı Programlayıcı Cep Telefonu Tamir Kursu

EZP2019 USB yüksek hızlı programlayıcı, elektronik tamir sektöründe BIOS çipi, EEPROM ve SPI Flash belleklerin programlanması için yaygın olarak kullanılan profesyonel bir cihazdır. Bu cihaz, anakart, televizyon, DVD oynatıcı, sabit disk ve çeşitli tüketici elektroniği ürünlerinin firmware onarımında kritik bir rol üstlenmektedir.

Görselde yer alan EZP2019 seti, programlayıcı ana ünitesi, çoklu adaptör soketleri, SOIC8 klipsi, USB kablosu ve pin headerları içermektedir. Bu kapsamlı set, farklı paket türlerine sahip bellek çiplerinin programlanmasına olanak tanıyarak teknik servis uzmanlarının iş yükünü önemli ölçüde hafifletmektedir.

Önemli Not: EZP2019, 24 EEPROM, 25 SPI Flash, 26 EEPROM ve 93 serisi EEPROM çiplerini destekleyen çok yönlü bir programlama çözümüdür. USB 2.0 arabirimi üzerinden 12 Mbps veri aktarım hızına ulaşabilmektedir.
EZP2019 USB Programlayıcı BIOS Onarım EEPROM SPI Flash Teknik Servis Firmware Anakart Tamir Çip Programlama Elektronik Diyagnostik

2. Teknik Özellikler ve Donanım Detayları

2.1 Genel Teknik Veriler

Parametre Değer Açıklama
Arabirim USB 2.0 12 Mbps maksimum veri aktarım hızı
Güç Kaynağı USB Bus Power Harici güç adaptörü gerektirmez
Otomatik Gerilim 3.3V / 5V Çip türüne göre otomatik seçim
Boyutlar 71 x 44 x 19 mm Kompakt ve taşınabilir tasarım
Malzeme ABS + PCB Dayanıklı gövde yapısı
İşletim Sistemi Windows XP/7/8/10 Linux desteği (üçüncü parti sürücüler ile)
Okuma Hızı ~3 saniye EN25T80 çip için örnek değer
Yazma Hızı ~9 saniye EN25T80 çip için örnek değer
USB VID 0x1FC8 Üretici tanımlayıcı
USB PID 0x310B Ürün tanımlayıcı

2.2 LED Gösterge Durumları

POWER LED (Kırmızı)

Cihazın USB üzerinden güç aldığını ve hazır durumda olduğunu gösterir. Yanıyorsa cihaz aktiftir.

RUN LED (Yeşil)

Programlama işlemi sırasında yanıp söner. Okuma, yazma veya doğrulama işlemi devam ederken aktif durumdadır.

2.3 Dahili ZIF Soket Yapısı

EZP2019 ana ünitesi üzerinde yer alan mavi renkli ZIF (Zero Insertion Force) soket, DIP paketli çiplerin zarar görmeden takılmasını sağlar. Soket üzerinde 24/25/93 serisi çipler için pin hizalama göstergeleri bulunmaktadır. COPY yön okları, çipin doğru yönde takılmasını sağlamak için referans işaretidir.

3. Adaptör Seti ve Soket Analizi

Görselde yer alan EZP2019 seti, çeşitli SMD ve DIP paket türleri için toplamda 8 adet adaptör ve yardımcı aksesuar içermektedir. Her bir adaptörün teknik özellikleri aşağıdaki tabloda detaylandırılmıştır:

Sıra No Adaptör Tipi Paket Pin Sayısı Kullanım Alanı
1 SOP8 Soket (150 mil) SOP-8 8 Winbond W25Qxx, Macronix MX25Lxx serisi
2 SOP8 Soket (200 mil) SOP-8 8 Geniş gövdeli SOP8 çipler
3 SOP16 Soket SOP-16 16 16 pinli EEPROM ve Flash çipler
4 SOIC8 Klips Adaptörü SOIC-8 8 Devre üzerinde programlama (ICSP)
5 1.27mm Pitch Header Pin Header 10 Özel programlama kartları için bağlantı
6 2.54mm Pitch Header Pin Header 10 Standart breadboard uyumlu bağlantı
7 TSSOP8 Adaptör Kartı TSSOP-8 8 İnce gövdeli SMD çipler
8 TSOP48 Adaptör Kartı TSOP-48 48 NAND Flash ve geniş kapasiteli bellekler

3.1 SOIC8 Klips Kullanımı

SOIC8 klips (veya test klipsi), çipi devre kartından sökmeden doğrudan programlama imkanı sunan en değerli aksesuardır. Kırmızı-beyaz şeritli flat kablo üzerinden programlayıcıya bağlanan bu klips, anakart üzerindeki BIOS çipinin lehimlemeden okunması ve yazılması için kullanılır.

Dikkat: SOIC8 klips kullanırken pin 1 (genellikle nokta veya çentik ile işaretli) doğru hizalanmalıdır. Ters bağlantı çipe ve programlayıcıya kalıcı zarar verebilir.

3.2 SMD Soket Adaptörleri

Siyah renkli SOP8 ve SOP16 soket adaptörleri, lehimlenmiş SMD çiplerin DIP formatına dönüştürülerek ZIF sokete takılmasını sağlar. Her adaptörün alt kısmında PCB üzerinde pin numaralandırması bulunur ve bu, çipin doğru oturmasını garanti eder.

4. Desteklenen Çip Türleri ve Üreticiler

4.1 24 Serisi I2C EEPROM

Çip Tipi Kapasite Üreticiler Kullanım Alanı
24C00 16 bit Atmel, Microchip Küçük veri depolama
24C01 128 byte Atmel, ST, Rohm Seri numara, kalibrasyon
24C02 256 byte Atmel, Catalyst, Fairchild TV EEPROM, monitör ayarları
24C04 512 byte Atmel, Microchip Küçük sistem yapılandırma
24C08 1 Kbyte Atmel, ST, Holtek Otomotiv ECU verisi
24C16 2 Kbyte Atmel, ISSI, Ramtron LCD monitör EDID
24C32 4 Kbyte Atmel, ST, Microchip Anakart SPD verisi
24C64 8 Kbyte Atmel, Rohm, NSC Endüstriyel kontrol
24C128 16 Kbyte Atmel, ST Kapsamlı yapılandırma depolama
24C256 32 Kbyte Atmel, Microchip Büyük kapasiteli EEPROM

4.2 25 Serisi SPI Flash

Çip Tipi Kapasite Üreticiler Kullanım Alanı
W25X10 128 Kbit Winbond Küçük firmware
W25X20 256 Kbit Winbond Router firmware
W25X40 512 Kbit Winbond Network cihazları
W25X80 1 Mbit Winbond Genel firmware
W25Q16 2 Mbit Winbond Anakart BIOS
W25Q32 4 Mbit Winbond, Macronix Modern anakart BIOS
W25Q64 8 Mbit Winbond, Eon Yüksek kapasiteli BIOS
W25Q128 16 Mbit Winbond, Esmt UEFI BIOS, büyük firmware
EN25T80 1 Mbit Eon TV mainboard firmware
MX25L3205 4 Mbit Macronix Endüstriyel kontrolör

4.3 93 Serisi Microwire EEPROM

Çip Tipi Kapasite Üreticiler Kullanım Alanı
93C46 1 Kbit Atmel, Microchip RFID, otomotiv
93C56 2 Kbit Atmel, ST Telekomünikasyon
93C66 4 Kbit Atmel, Catalyst Tüketici elektroniği
93C76 8 Kbit Atmel, Rohm Endüstriyel ayarlar
93C86 16 Kbit Atmel, Microchip Kapsamlı yapılandırma
Üretici Çeşitliliği: EZP2019; Atmel, Microchip, Winbond, Macronix, ST, Eon, Esmt, Spansion, Nexperia, PMC, Saifun ve Mshine gibi dünya çapında tanınmış yarı iletken üreticilerinin çiplerini desteklemektedir. Toplamda 25 farklı SPI Flash, 24 farklı I2C EEPROM ve 90’dan fazla Microwire EEPROM tipi ile uyumludur.

5. Yazılım Kurulumu ve Sürücü Yapılandırması

5.1 Windows İçin Kurulum Adımları

1

Sürücü Dosyalarının Hazırlanması

Cihaz ile birlikte gelen CD içeriğini bilgisayara kopyalayın veya üretici web sitesinden en güncel sürücü paketini indirin. Paket içeriğinde installer_x64.exe (64-bit) veya installer_x86.exe (32-bit) dosyaları bulunmalıdır.

2

USB Sürücü Kurulumu

Programlayıcıyı USB kablosu ile bilgisayara bağlamadan önce sürücü kurulumunu gerçekleştirin. İlgili installer dosyasını yönetici olarak çalıştırın ve ekrandaki talimatları izleyin.

3

Cihazın Tanınması

Kurulum tamamlandıktan sonra EZP2019’u USB portuna takın. Aygıt Yöneticisi’nde “USB Serial Converter” veya “EZP2019 Programmer” olarak görünmelidir. Sarı ünlem işareti varsa sürücüyü manuel olarak güncelleyin.

4

Yazılımın Çalıştırılması

EZP2019 yazılımı kurulum gerektirmeden doğrudan çalıştırılabilir. Program dizinindeki uygulama dosyasını açın. Açılış ekranında cihaz bağlantı durumu “Connected” olarak görünmelidir.

5.2 Windows 8/10 Manuel Sürücü Kurulumu

Otomatik kurulum başarısız olursa, Aygıt Yöneticisi üzerinden manuel güncelleme yapılmalıdır:

// Aygıt Yöneticisi -> Bilinmeyen Aygıtlar -> EZP2019 -> Sürücüyü Güncelle // “Bilgisayarım için sürücü yazılımını gözat” seçeneğini seçin // CD’deki veya indirilen klasördeki ../EZP2019/driver dizinini gösterin // “Sürücüyü yükle” butonuna tıklayın

5.3 Linux Desteği

EZP2019 için açık kaynaklı Linux sürücüsü mevcuttur. libusb-1.0 kütüphanesi kullanılarak komut satırından çip okuma/yazma işlemleri gerçekleştirilebilir. GitHub üzerindeki ezp2019 projesi, C23 uyumlu derleyici ve CMake ile derlenebilmektedir.

# Ubuntu/Debian için bağımlılıkların kurulumu sudo apt update sudo apt install libusb-1.0-0-dev pkg-config cmake gcc # udev kuralı oluşturma (root yetkisi olmadan erişim için) sudo bash -c ‘echo “SUBSYSTEM==\”usb\”, ATTR{idVendor}==\”1fc8\”, ATTR{idProduct}==\”310b\”, MODE=\”0666\”” > /etc/udev/rules.d/99-ezp2019.rules’ # Kuralları yeniden yükleme sudo udevadm control –reload-rules && sudo udevadm trigger

6. Adım Adım Programlama Prosedürü

6.1 Çip Tanımlama ve Seçim

Yazılım arayüzünde “Detect” veya “Auto Detect” butonu kullanılarak ZIF sokete takılı çip otomatik olarak tanımlanabilir. Yazılım, çipin Vendor ID ve Device ID değerlerini okuyarak veritabanında eşleşen modeli bulur.

6.2 Okuma İşlemi (Read)

1

Çipin Yerleştirilmesi

ZIF soketin kolunu kaldırın, çipi pin 1 işaretine dikkat ederek yerleştirin ve kolu aşağı indirerek sabitleyin. Çipin düz oturduğundan emin olun.

2

Model Seçimi

Yazılımda çip modelini manuel seçin veya “Auto Detect” ile otomatik tanımlatın. Yanlış model seçimi veri bütünlüğünü bozabilir.

3

Okuma ve Kaydetme

“Read” butonuna tıklayın. Yeşil RUN LED’i yanıp sönmeye başlayacaktır. İşlem tamamlandığında veriyi .bin veya .hex formatında kaydedin.

6.3 Yazma İşlemi (Write)

1

Dosyanın Açılması

Yazılacak firmware dosyasını “Open File” ile yükleyin. Dosya boyutunun çip kapasitesi ile uyumlu olduğunu kontrol edin.

2

Silme İşlemi

“Erase” butonu ile çipi tamamen temizleyin. SPI Flash çiplerinde yazma öncesi silme zorunludur.

3

Yazma ve Doğrulama

“Write” butonuna basın, ardından “Verify” ile yazılan verinin doğruluğunu kontrol edin. Verify hatası alınırsa çipi yeniden silip yazmayı deneyin.

Başarılı Programlama İpuçları: Programlama öncesi çip pimlerini temiz bir bez ve izopropil alkol ile silmek, oksitlenmeyi önler. ZIF soketin mekanik parçalarını periyodik olarak temizlemek, uzun vadede güvenilir temas sağlar.

7. Uygulama Alanları ve Sektörel Kullanım

EZP2019 Sektörel Kullanım Alanları İnfografiği

💻

Anakart Onarımı

BIOS/UEFI çipi güncelleme ve kurtarma. Bricked anakartların yeniden hayata döndürülmesi.

📺

Televizyon Servisi

Smart TV mainboard firmware onarımı. EEPROM verisi yedekleme ve geri yükleme.

🚗

Otomotiv Elektroniği

ECU EEPROM veri okuma/yazma. Immobilizer ve gösterge paneli onarımı.

🖥️

Monitör ve LCD

EDID EEPROM programlama. Görüntü ayarlarının fabrika değerlerine döndürülmesi.

🌐

Ağ Cihazları

Router, switch firmware güncelleme. SPI Flash çip programlama.

🎮

Oyun Konsolları

Konsol EEPROM veri manipülasyonu ve kurtarma işlemleri.

7.1 BIOS Kurtarma Senaryosu

Yanlış BIOS güncellemesi sonucu açılmayan bir anakartı kurtarmak için EZP2019 ideal bir çözümdür. Anakart üzerindeki SOIC8 paketli BIOS çipine SOIC8 klips takılır, sağlıklı bir bilgisayardan alınan BIOS dosyası yazılır ve anakart yeniden test edilir.

7.2 TV Mainboard Onarımı

Modern akıllı televizyonların mainboard’larında bulunan SPI Flash çipler, firmware bozulması durumunda cihazın açılmamasına neden olur. EZP2019 ile çip sökülmeden veya sökülerek sağlam firmware yazılabilir.

8. Sık Karşılaşılan Sorunlar ve Çözümler

Sorun Olası Neden Çözüm
“Device Not Found” hatası Sürücü yüklü değil veya USB port arızalı Sürücüyü yeniden yükleyin, farklı USB port deneyin
“Chip Detection Failed” Çip ters takılmış veya pimler oksitlenmiş Çip yönünü kontrol edin, pimleri temizleyin
“Verify Error” Yetersiz güç, zayıf temas veya bozuk çip Harici güç kaynağı kullanın, soketi temizleyin
Yazma işlemi çok yavaş USB 1.1 moduna düşmüş port USB 2.0 port kullanın, kabloyu değiştirin
SOIC8 klips algılamıyor Klips pimleri temas etmiyor Klips basınç yayını kontrol edin, yeniden konumlandırın
Yazılım açılmıyor Eksik .NET Framework veya Visual C++ Gerekli runtime paketlerini yükleyin
Çip ısınıyor Ters polarite veya yanlış voltaj Çip çıkarın, voltaj ayarlarını kontrol edin
Linux’ta izin hatası udev kuralı eksik 99-ezp2019.rules dosyasını oluşturun
Kritik Uyarı: Programlama sırasında bilgisayarın uyku moduna geçmesini önleyin. İşlem yarıda kesilirse çip bozulabilir. Laptop kullanıyorsanız güç adaptörüne bağlayın ve güç yönetimi ayarlarını “Yüksek Performans” olarak değiştirin.

9. Rakip Ürünlerle Karşılaştırma

Özellik EZP2019 CH341A TL866II Plus RT809H
Arabirim USB 2.0 (12 Mbps) USB 2.0 USB 2.0 USB 2.0
Desteklenen Çip 24/25/26/93 serisi 24/25 serisi 15000+ çip Profesyonel seviye
Okuma Hızı ~3 saniye (1MB) ~15 saniye ~2 saniye ~1 saniye
Otomatik Algılama Evet Hayır Evet Evet
SOIC8 Klips Dahil Opsiyonel Opsiyonel Dahil
Fiyat Aralığı ₺550-800 ₺150-300 ₺1200-1800 ₺3500+
Yazılım Windows (Linux açık kaynak) Windows Windows Windows
Linux Desteği Üçüncü parti Sınırlı Yok Yok
En İyi Kullanım Hobi ve orta seviye Başlangıç seviyesi Profesyonel Endüstriyel
Değerlendirme: EZP2019, fiyat-performans oranı açısından orta seviye kullanıcılar için idealdir. CH341A’dan daha hızlı ve güvenilirken, TL866II Plus kadar geniş çip desteği sunmamaktadır. BIOS kurtarma ve TV onarım odaklı servisler için yeterli yeteneklere sahiptir.

10. Sonuç ve Değerlendirme

EZP2019 USB yüksek hızlı programlayıcı, teknik servis uzmanları ve elektronik tamir profesyonelleri için dengeli bir çözüm sunmaktadır. 12 Mbps USB 2.0 arabirimi, otomatik çip algılama, otomatik voltaj seçimi ve geniş adaptör seti ile orta seviye programlama ihtiyaçlarını karşılamaktadır.

Cihazın en güçlü yönleri arasında hızlı okuma/yazma performansı, SOIC8 klips ile devre üzerinde programlama yeteneği ve rekabetçi fiyatlandırma yer almaktadır. Dezavantajları ise sınırlı resmi Linux desteği ve yüksek seviyeli endüstriyel çipler için yetersiz adaptör çeşitliliğidir.

Anakart BIOS kurtarma, televizyon mainboard onarımı, monitör EDID düzenleme ve küçük ölçekli firmware geliştirme projeleri için EZP2019 güvenilir bir yatırımdır. Profesyonel kullanıcıların yanı sıra elektronik mühendisliği öğrencileri ve maker topluluğu için de eğitim amaçlı tercih edilebilir.

Son Söz: Doğru adaptör seçimi, temiz pim teması ve güncel yazılım kullanımı ile EZP2019, uzun yıllar boyunca güvenilir bir programlama aracı olarak hizmet verecektir. Düzenli olarak yedekleme yapmayı ve orijinal firmware dosyalarını saklamayı unutmayın.

EZP2019 USB Yüksek Hızlı Programlayıcı – Teknik İnceleme ve Kullanım Kılavuzu

Bu içerik teknik servis uzmanları ve elektronik mühendisleri için hazırlanmıştır. Tüm teknik veriler üretici dokümantasyonundan derlenmiştir.
