1. İndüktör Nedir? Cep Telefonundaki Rolü

Bir cep telefonu anakartını masaya koyup incelediğinizde, küçücük dikdörtgen bileşenler görürsünüz. Bunların bir kısmı kondansatör, bir kısmı direnç, ama asıl sizi uğraştıracak olanlar indüktörlerdir. Türkçede “bobin” olarak da bilinen bu bileşen, özünde iletken bir tel bobininden ibarettir. İçine sarıldığı malzeme ise indüktörün performansını doğrudan belirler.

İndüktörler devre sembollerinde L harfiyle gösterilir; örneğin L3, L7 gibi. Fizik açısından bakıldığında, içinden elektrik akımı geçen bir bobinin çevresinde manyetik alan oluşturduğu ve bu alanın içinde enerji depolandığı görülür. İşte bu özellik, cep telefonu devrelerinde son derece kritik görevler üstlenmesini sağlar.

Cep Telefonunda İndüktörün Üstlendiği Görevler

İndüktörler telefon anakartlarında birden fazla kritik işlevi yerine getirir. Bunların en önemlisi voltaj dönüştürücü devrelerindeki rolüdür. Pil gerilimini (genellikle 3.7V–4.2V) farklı devre bloklarının ihtiyaç duyduğu gerilim seviyelerine dönüştüren DC-DC konvertör devrelerinde indüktör, anahtarlama frekansına bağlı olarak enerjiyi depolar ve salarak düzenli bir çıkış voltajı elde edilmesini sağlar.

Bunun dışında LC filtre devrelerinde, anten ve RF devrelerinde, rezonans devrelerinde ve bazı röle kontrolü uygulamalarında da indüktöre rastlanır. Kısaca söylemek gerekirse: telefon anakartında hem güç yönetimi hem de sinyal işleme açısından hayati bir bileşendir.

2. İndüktör Tipleri ve Kullanım Alanları

Cep telefonu tamiriyle ilgilenen bir teknisyen olarak farklı indüktör tiplerini tanımak, doğru değişimi yapabilmenin ön koşuludur. Her tip farklı manyetik özellikler ve kullanım senaryoları sunar.

Cep telefonlarında en sık karşılaşılan tip, küçük boyutlu ve yüzeye montajlı (SMD) ferrit veya hava çekirdekli indüktörlerdir. Bu bileşenler güç yönetimi entegrelerinin (PMIC) çevresinde yoğunlukla bulunur. Üzerinde yazılı değer olmayabilir; bu nedenle şema bilgisi veya referans telefon anakartı, değişim sırasında hayat kurtarır.

3. Arızalı İndüktörü Nasıl Tespit Edersiniz?

Yıllar içinde gelen onlarca tamir vakasını değerlendirdiğimde, indüktör arızalarının genellikle belirgin belirtilerle kendini gösterdiğini gördüm. Ama bazen de çok sinsi olabiliyor; hiçbir şey yokmuş gibi görünürken devreyi kilitlemiş olabiliyor.

Fiziksel Kontrol: İlk ve Zorunlu Adım

Herhangi bir ölçüm aleti kullanmadan önce mutlaka gözle inceleme yapın. Bu, hem en hızlı hem de en ucuz yöntemdir. Arızalı bir indüktörde şunlara rastlanabilir:

• Kahverengi, siyah ya da yanmış izler; bu, aşırı akım geçtiğinin açık göstergesidir.
• Kırık veya ayrılmış lehim bacakları; bileşen anakarttan kopmuş olabilir.
• Çatlak veya kırık gövde; fiziksel darbe sonucu oluşur.
• Çözülmüş sargı teli; bobinin içindeki tel açığa çıkmış olabilir.
• Renk değişimi veya koruyucu kaplamanın bozulması.

Belirtilere Göre Şüphelenilecek Arızalar

4. Multimetre ile İndüktör Testi

Teknik servis çalışanının en temel ölçüm aleti olan multimetre, indüktör testinde de devreye girer. Ancak burada bir gerçeği açıkça belirtmek gerekiyor: standart bir dijital multimetre, indüktansı (Henry cinsinden) ölçemez. Ölçebileceği şey süreklilik ve dirençtir. Bu iki değer bile çoğu zaman yeterli teşhisi koymamıza yetecektir.

Süreklilik (Devamlılık) Testi

Multimetreyi süreklilik moduna alın (hoparlör sembolü veya diyot sembolüne yakın bir konum). Probları indüktörün iki ucuna değdirin. Sağlıklı bir indüktörde bip sesi duyulmalı ya da ekranda düşük bir direnç değeri (genellikle 0 Ω ile birkaç ohm arası) görünmelidir. Eğer ekran “OL” (aşırı yük / açık devre) gösteriyorsa, sargı içinde kopukluk var demektir. Bu indüktör artık işe yaramaz.

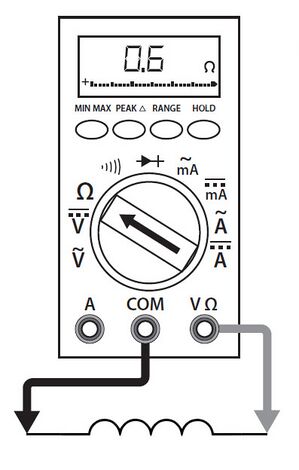

Direnç Ölçümü

Multimetreyi ohm moduna alıp indüktör uçlarına dayayın. Sağlıklı bir SMD indüktörde birkaç milliohm ile birkaç ohm arasında bir değer beklenir. Çok yüksek bir değer (onlarca ohm üzeri) sargıda hasar olduğuna işaret edebilir. Tam sıfır direnç ise bazı durumlarda kısa devre anlamına gelebilir, ancak düşük değerli indüktörlerde bu normaldir. Şema değeriyle karşılaştırmak her zaman en sağlıklı yoldur.

LCR Metre ile Profesyonel Ölçüm

Eğer cep telefonu tamir atölyenizi bir adım ileri taşımak istiyorsanız LCR metre yatırımı yapmalısınız. Bu cihaz, indüktansı (L), kapasitansı (C) ve direnci (R) doğrudan ölçer. Bir bileşenin gerçek indüktans değerini, şemada belirtilen değerle karşılaştırarak çok daha kesin bir teşhis koyabilirsiniz. Özellikle yüksek frekanslı RF devrelerinde bu fark kritik önem taşır.

5. İndüktör Değiştirme: Nelere Dikkat Edilmeli?

Bir indüktörün arızalı olduğunu tespit ettiniz. Şimdi sıra değiştirmeye geldi. Bu aşamada birçok teknisyen, “bobin bobin işte, yerine bir şeyler koyar geçerim” mantığıyla hareket eder ve sahaya çürük bir cihaz gönderir. Doğru değişim için dört temel parametreye odaklanmak şarttır.

Değiştirme Adımları

• Aynı modelin sağlam bir anakartını ya da teknik şemasını referans alarak arızalı indüktörün değerini belirleyin.
• Isı istasyonunuzu SMD kaldırma için uygun sıcaklığa getirin (genellikle 320–360°C). Anakarta zarar vermemek için hava miktarını ve mesafeyi dikkatli ayarlayın.
• Isı istasyonuyla veya iki havya yöntemiyle bileşeni kaldırın. Kaldırırken zorlamayın; pad’lerin kopması çok daha büyük bir sorun yaratır.
• Pad’leri temizleyip düzleyin. Flux sürün. Yeni indüktörü pens yardımıyla konumlandırın ve lehimleyin.
• Lehim işlemi sonrası tekrar süreklilik testi yapın ve telefonu güç kaynağına bağlayarak akım kontrolü gerçekleştirin.

6. Sık Yapılan Hatalar ve Kaçınılması Gerekenler

Cep telefonu tamir servislerinde yıllar içinde gözlemlediğim en yaygın hataları sizinle paylaşmak istiyorum. Bu listede yer alan her madde, birinin pahalıya mal olan bir deneyiminden doğmuştur.

• Sadece bileşeni değiştirip kökenine bakmamak. İndüktör yandıysa mutlaka neden yandığını araştırın. Aksi takdirde aynı sorun tekrar etmek için sadece zaman bekliyor olacak.
• Yanlış değerde bileşen kullanmak. Elinizdeki stoktan en yakın değeri koymak yerine doğru değeri bulmak için ekstra zaman harcayın. Bu, cihazın uzun ömürlülüğü açısından kritiktir.
• Pad’lere zarar vermek. Kaldırma işlemini aceleci yapmak pad’lerin soyulmasına neden olur. Bu durumdan sonra ciddi mikro lehim müdahalesi gerekir ve başarı oranı düşer.
• Gözle kontrol adımını atlamak. Ölçüm öncesi fiziksel inceleme hem zaman kazandırır hem de gözden kaçabilecek ikincil hasarları önler.
• Termal kamerayı ihmal etmek. Aşırı ısınan bir bileşeni gözle bulmak mümkün değildir. Termal kamera bu noktada tamir sürecini dramatik biçimde kısaltır.
