Samsung Note 20 Reballing Sonrası Baseband Unknown: Osiloskopla Gizli Arıza Nasıl Ortaya Çıkar?

Reballing Sonrası Baseband Unknown ile Karşılaşmak

Samsung Note 20 gibi amiral gemisi modellerde anakart onarımı sıklıkla baseband CPU reballing işlemini gerektirir. Özellikle düşme, darbe veya termal hasar sonrası ortaya çıkan iletişim sorunlarında teknisyenlerin ilk başvurduğu yöntemlerden biri budur. Ancak işlem tamamlandığında karşımıza çıkan Baseband Unknown hatası, birçok tamir ustasının kabusu olabilir. Ekranda beliren bu bilinmeyen baseband uyarısı, cihazın şebeke algılamadığını ve IMEI numarasının okunamadığını gösterir. Peki ya sorun sadece reballing kalitesinden kaynaklanmıyorsa?

Tekrar Reballing Yapmak Gerçekten Çözüm mü?

Birçok arkadaşımızın ilk refleksi, işlemi tekrarlamaktır. Evet, ikinci bir reballing denemesi sonrasında baseband versiyonu bazen geri gelebilir. Bu durum şans eseri toparlanmış bir bağlantıyı yeniden canlandırmış olabilir. Fakat asıl mesele, sorunun neden tekrarladığını veya neden bazen düzelip bazen düzelmediğini anlamaktır. Rastgele başarılar yerine, kök nedeni tespit etmek profesyonel tamircinin farkını ortaya koyar. İşte tam bu noktada devreye detaylı hat analizi giriyor.

Baseband CPU Hatlarının İncelenmesi

Baseband Unknown hatasıyla karşılaştığımızda, doğru yaklaşım baseband CPU üzerinden geçen kritik hatları tek tek ele almaktır. Samsung Note 20 anakartında baseband işlemciye giden güç hatları, saat sinyalleri ve veri yolları incelenir. Bu aşamada birçok hatın sağlam olduğu görülür. Voltajlar yerinde, saat sinyalleri üretiliyor ve temel iletişim başlatma sinyalleri mevcuttur. Ancak sorun, daha derin protokol seviyelerinde gizlidir.

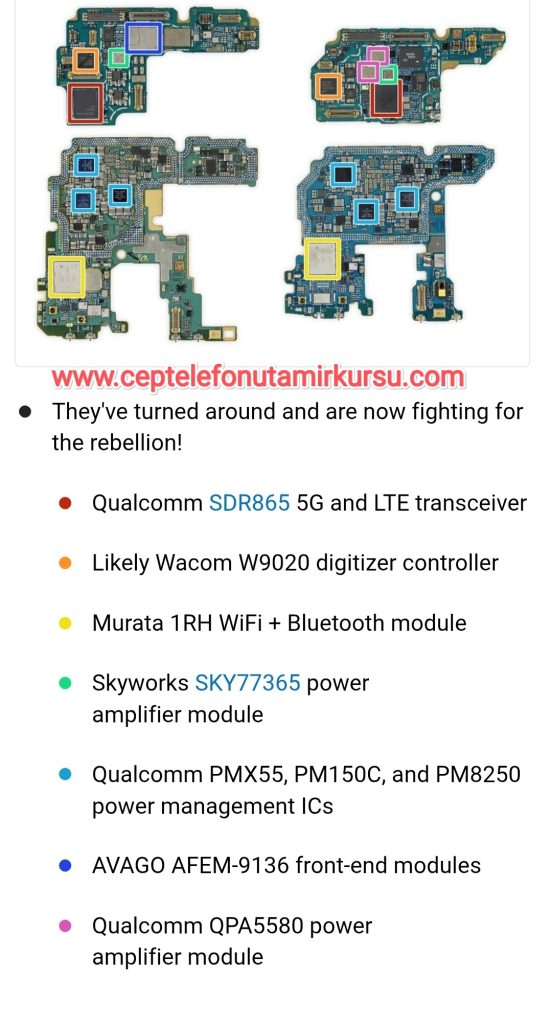

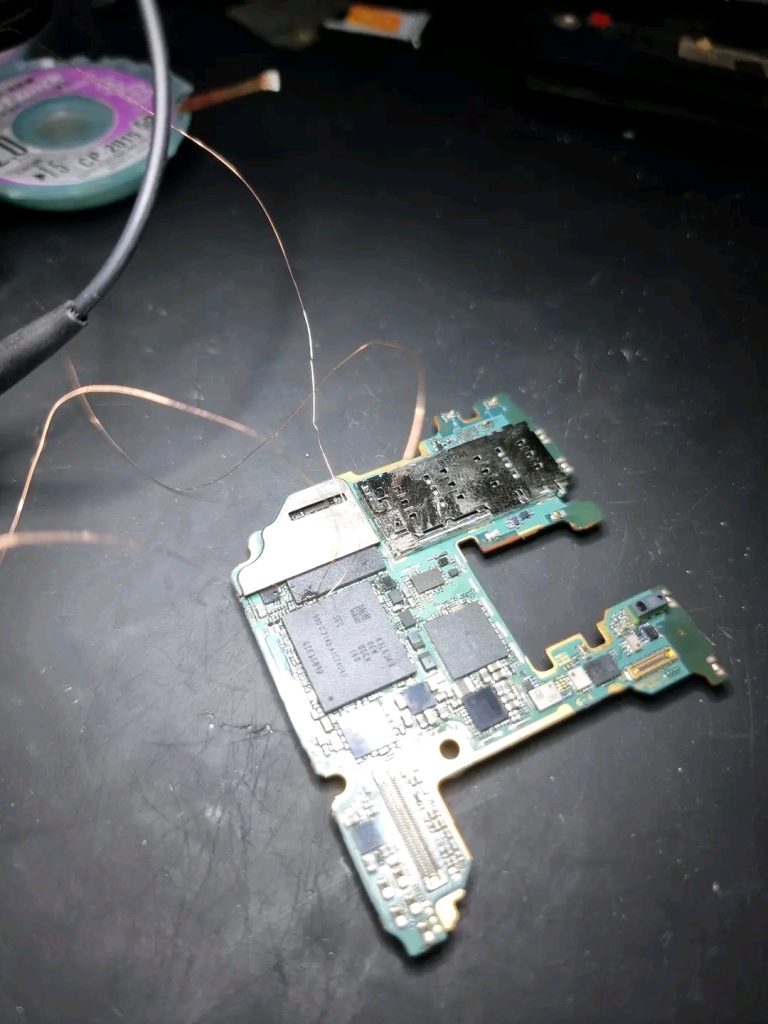

Samsung Note 20 anakartı üzerinde yapılan incelemeler ve test bağlantıları

PCIe Protokolüne İnmek ve TX RX Hatlarını Test Etmek

Baseband CPU ile ana işlemci arasındaki iletişim modern akıllı telefonlarda PCIe (Peripheral Component Interconnect Express) protokolü üzerinden gerçekleşir. Bu protokol yüksek hızlı veri transferi sağlar ve hatların bütünlüğü son derece önemlidir. Teşhis sürecinde baseband CPU’ya giden hatlar tek tek izlendiğinde, güç ve temel sinyal hatlarının sağlam olduğu görülür. Ancak PCIe protokol hattına ulaşıldığında işler değişir. Özellikle TX (Transmit – Gönderim) ve RX (Receive – Alım) hatları detaylı şekilde test edilmelidir.

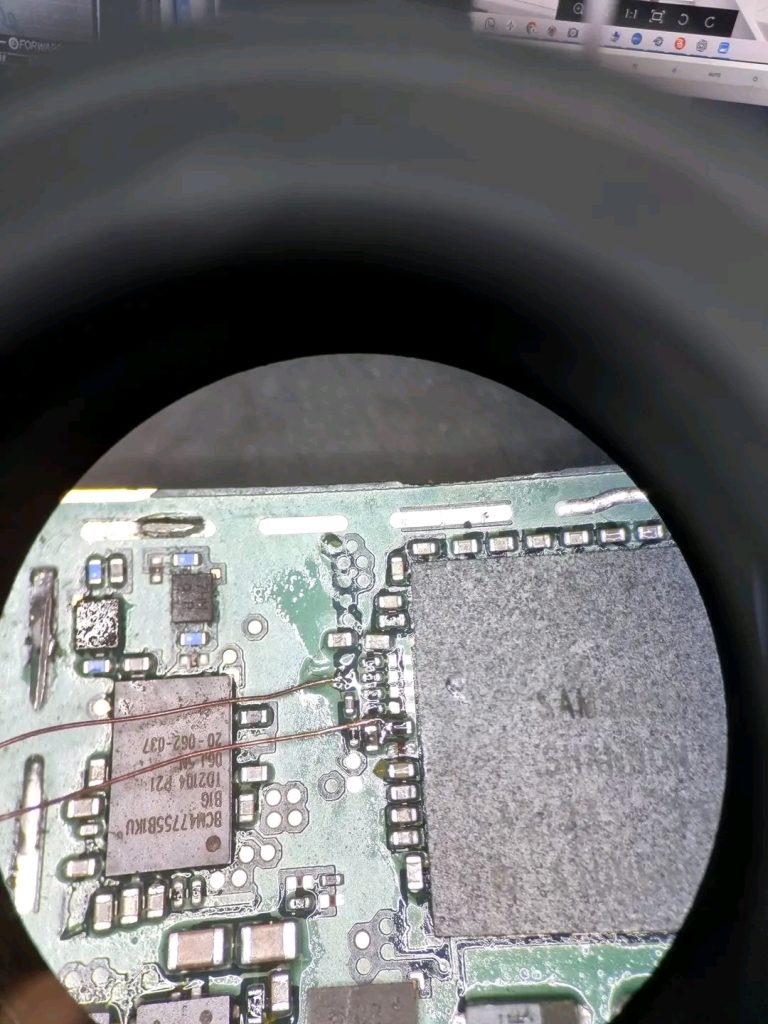

Mikroskop altında baseband CPU çevresindeki komponentler ve bağlantı noktaları

TX Hattındaki Gizli Arızanın Osiloskopla Tespiti

Yapılan incelemelerde, ana işlemciden baseband CPU’ya giden TX hattında ciddi bir bozulma tespit edilmiştir. Bu hat, baseband’in çalışması için elzemdir çünkü ana işlemci baseband’e komut ve veri gönderirken bu yolu kullanır. TX hattındaki arıza, baseband CPU’nun doğru şekilde başlatılamamasına ve sonuç olarak Baseband Unknown hatasına yol açar. İşin ilginç tarafı, bu arıza sadece multimetre ile yapılan direnç ölçümüyle yakalanamamıştır. Hat üzerindeki seri kondansatör normal direnç değeri göstermesine rağmen, sinyal iletimi gerçekleşmemektedir.

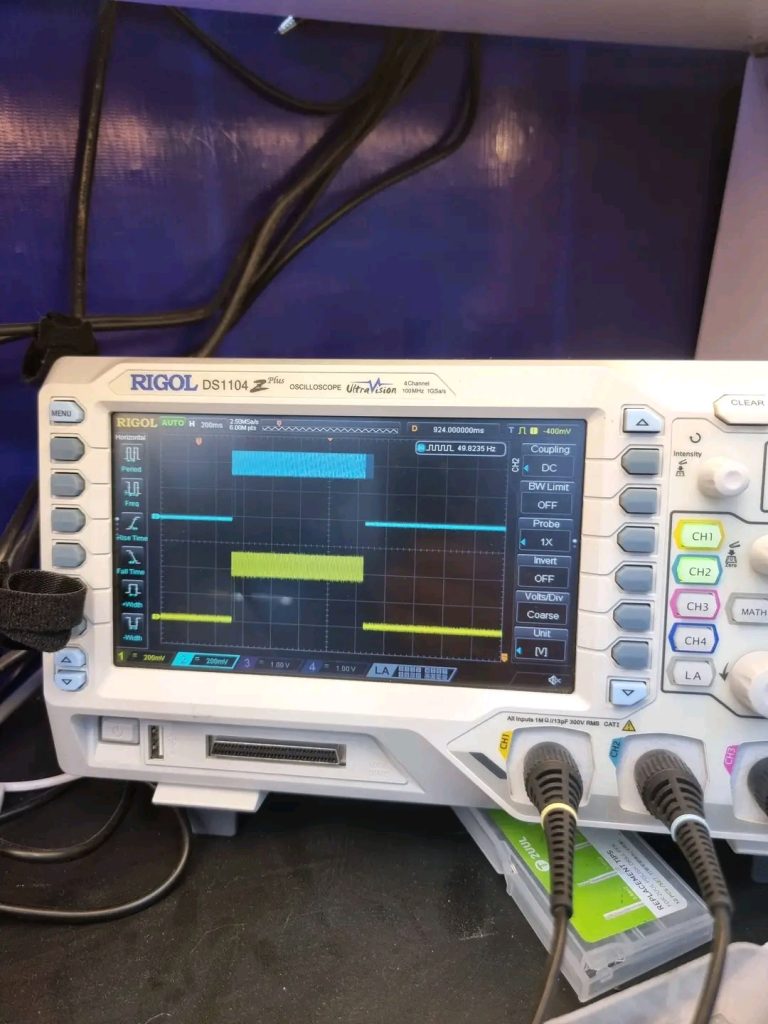

Osiloskop ekranında gözlemlenen sinyal dalga formu ve bozulma göstergeleri

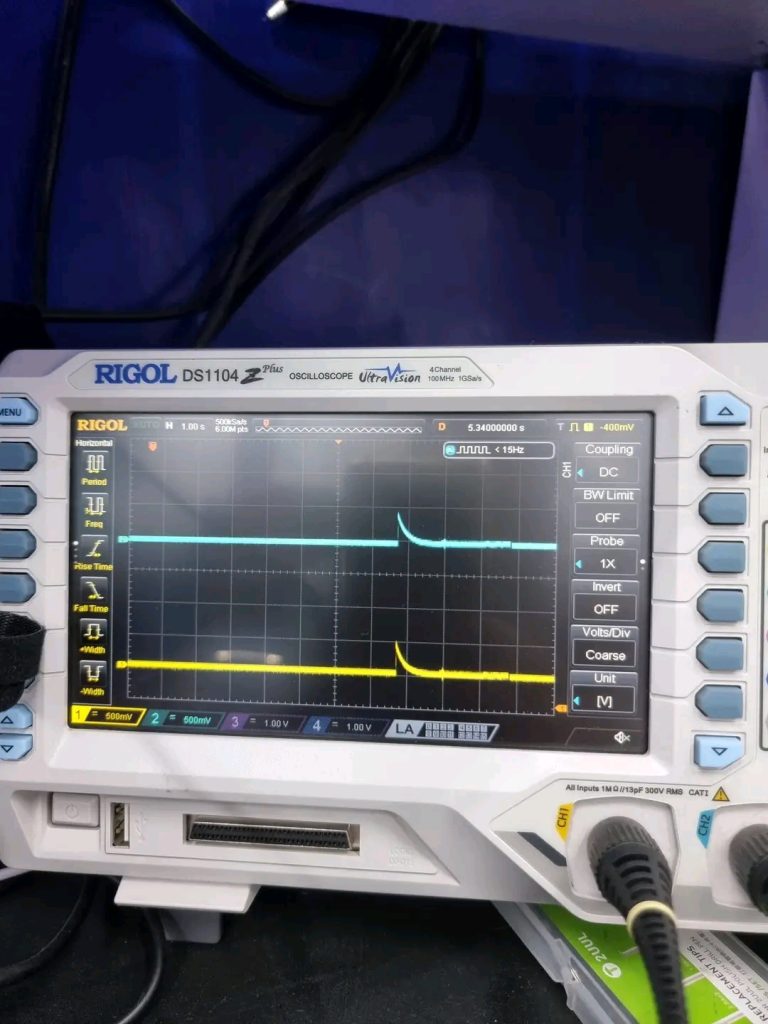

TX hattı üzerinde yapılan osiloskop ölçümleri ve sinyal analizi

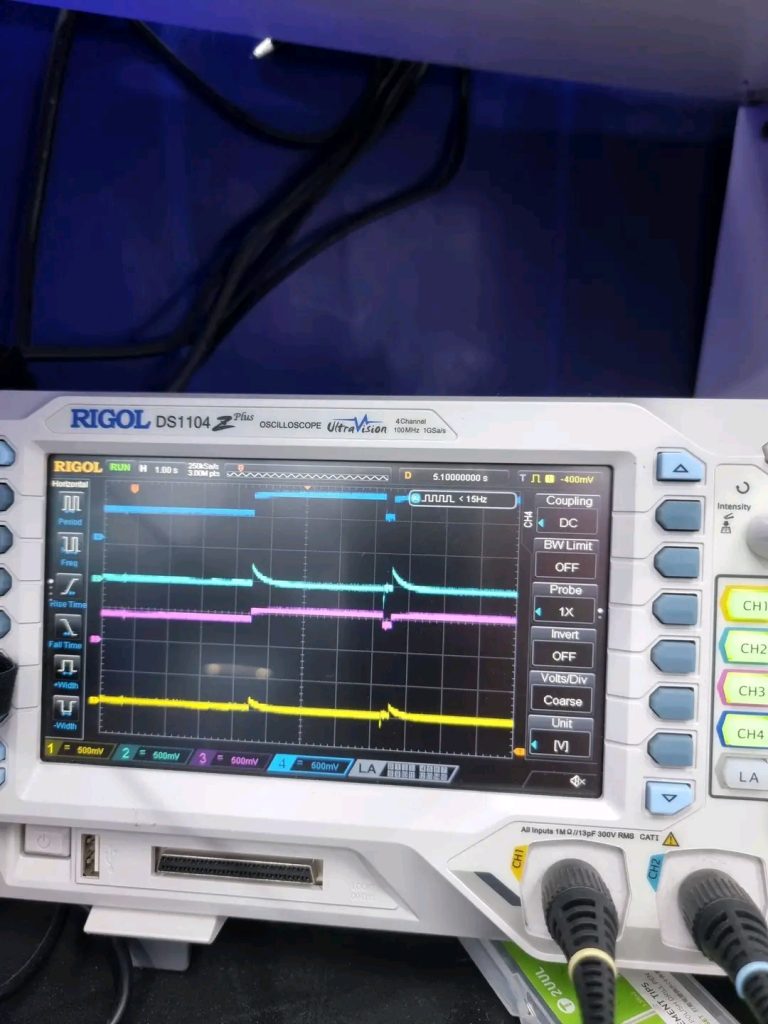

Çok kanallı osiloskop ölçümleri ile farklı hatların eşzamanlı analizi

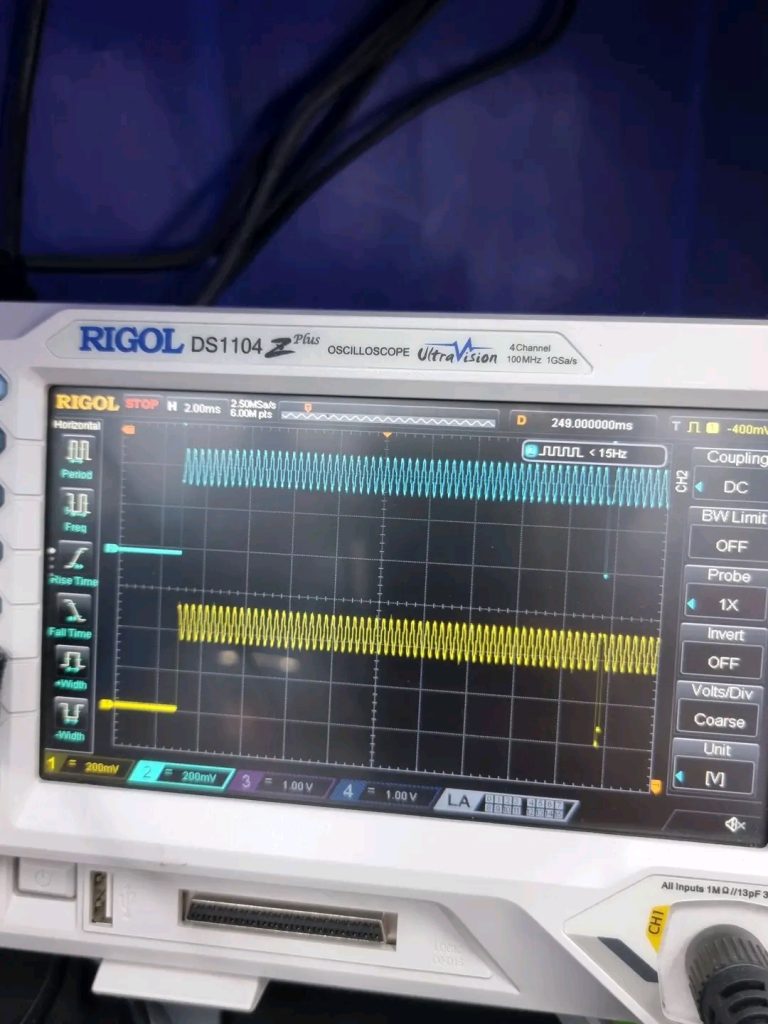

Sinyal geçişleri ve zamanlama analizinin osiloskopla incelenmesi

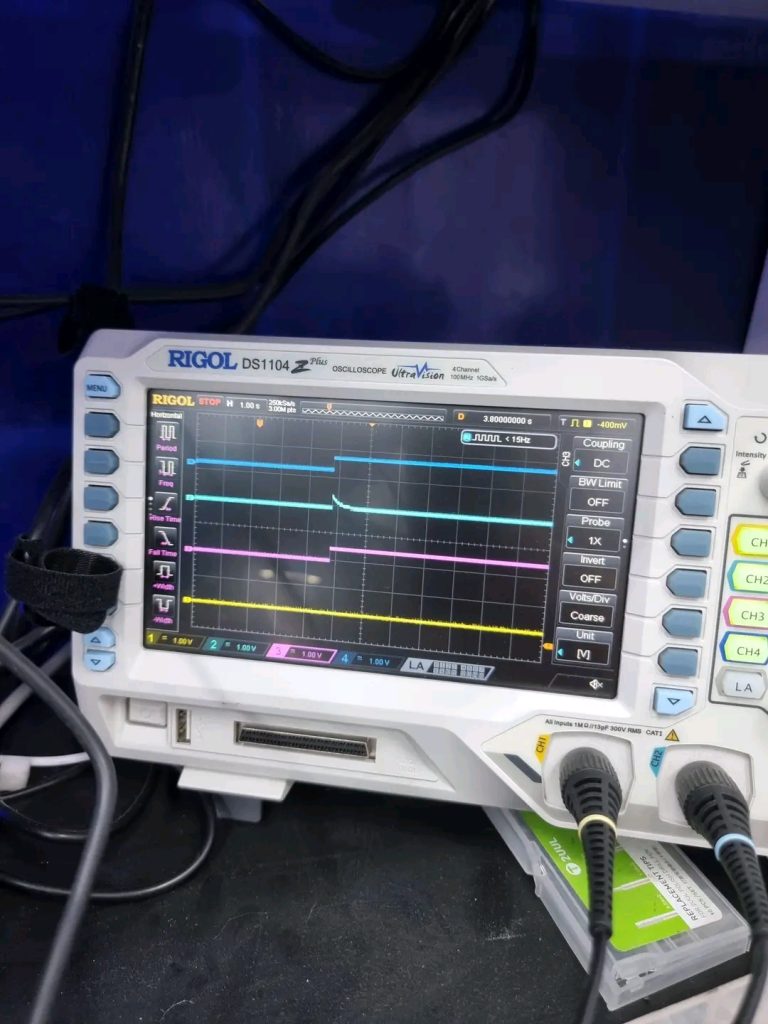

Detaylı dalga formu incelemesi ve sinyal bütünlüğü kontrolü

Neden Sadece Direnç Ölçümü Yeterli Olmuyor?

Birçok tamir ustası için multimetre vazgeçilmez bir araçtır. Ancak PCIe ve yüksek hızlı veri hatlarında direnç ölçümü yanıltıcı olabilir. Seri kondansatör üzerinde ölçülen direnç değeri normal aralıkta çıkabilir; çünkü kondansatör DC akım karşısında kapasitif davranır ve basit bir direnç testi ile arızası anlaşılamayabilir. Oysa sinyal AC karakterlidir ve belirli bir frekansta iletilmelidir. İşte tam burada osiloskop devreye girer. Osiloskop, hattın gerçek zamanlı sinyal taşıyıp taşımadığını, sinyalin genliğini, frekansını ve formunu gözler önüne serer.

Osiloskopun Anakart Tamirizindeki Yeri

Osiloskop, uzun süre sadece karmaşık elektronik laboratuvarlarında kullanılan gizemli bir cihaz olarak görülebilir. Ancak modern cep telefonu tamirinde, özellikle anakart seviyesi arıza teşhisinde artık bir lüks değil, zorunluluktur. Baseband CPU, RF devreleri, güç yönetimi entegreleri ve yüksek hızlı veri hatlarının kontrolü osiloskop olmadan tam anlamıyla yapılamaz. Sinyallerin varlığı, şekli, zamanlaması ve gürültü seviyesi sadece osiloskopla görülebilir. Bu cihaz, tamirciye gözle görülmeyen dünyayı gösterme şansı verir.

Özellikle Samsung Note 20 Baseband Unknown gibi karmaşık sorunlarda, osiloskop kullanarak TX hattındaki arızayı net bir şekilde tespit etmek, hem zaman hem de malzeme tasarrufu sağlar. Doğru teşhis, doğru onarımın temelidir.

Sonuç ve Profesyonel Tavsiyeler

Samsung Note 20 modelinde reballing sonrası ortaya çıkan Baseband Unknown sorunu, sadece yeniden lehimleme ile çözülebilecek basit bir bağlantı problemi olmayabilir. Baseband CPU ile ana işlemci arasındaki PCIe TX hattındaki sinyal kaybı, bu hatayı doğrudan tetikleyebilir. Seri kondansatör gibi küçük bir bileşendeki gizli arıza, direnç ölçümüyle yakalanamayabilir.

Bu nedenle anakart onarımında:

• Her zaman kök nedeni araştırın ve semptomatik çözümlerden kaçının.
• PCIe ve yüksek hızlı veri hatlarını osiloskopla mutlaka kontrol edin.
• Seri kondansatör ve dirençlerde direnç ölçümü yanıltıcı olabilir; sinyal bütünlüğünü test edin.
• Osiloskop kullanımını öğrenmek ve pratik yapmak, kariyerinizde büyük bir sıçrama yaratır.

Doğru eğitim, doğru aletler ve sistematik yaklaşım ile en gizemli anakart arızaları bile çözülebilir. Unutmayın, bir tamir ustasını diğerlerinden ayıran en büyük özellik, sorunun nerede bittiğini değil, nerede başladığını görebilmesidir.
