iPhone 16 Pro Max SPI Bellek Okuma ve Yazma Rehberi
Profe
syonel Cep Telefonu Tamir Eğitimi
iPhone 16 Pro Max modellerinde SPI bellek (Serial Peripheral Interface) okuma ve yazma işlemleri, cihazın yazılımsal sorunlarını çözmek, seri numarası değişiklikleri veya donanım kilidi kaldırma işlemleri için kritik öneme sahiptir. Bu rehberde CH341A MiniProgrammer kullanarak iPhone 16 Pro Max SPI bellek okuma ve yazma işlemlerini adım adım öğreneceksiniz.
Gerekli Araçlar ve Malzemeler
- CH341A MiniProgrammer USB programlayıcı
- iPhone 16 Pro Max anakartı veya SPI bellek chip’i
- Jumper kabloları (renk kodlu önerilir)
- NeoProgrammer veya ASProgrammer yazılımı
- Bilgisayar (Windows işletim sistemi önerilir)
- Mikroskop veya büyüteç (lehimleme için)
- Antistatik bileklik ve mat

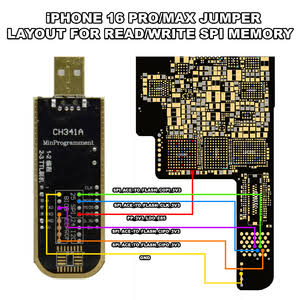

Jumper Bağlantı Şeması
iPhone 16 Pro Max SPI bellek okuma işlemi için CH341A programlayıcı ile anakart arasındaki bağlantılar aşağıdaki şekilde yapılmalıdır:
| CH341A Pini | iPhone 16 Pro Max Test Point | Sinyal Adı | Kablo Rengi |
|---|---|---|---|
| 3.3V | PP_3V3_LDO_E65 | Güç Beslemesi | Kırmızı |
| GND | GND (Toprak) | Toprak | Siyah/Sarı |
| CLK | SPI_ACE_TO_FLASH_CLK_3V3 | Saat Sinyali | Mavi |
| CS | SPI_ACE_TO_FLASH_COPI_3V3 | Chip Select | Yeşil |
| DI (MOSI) | SPI_ACE_TO_FLASH_CIPO_3V3 | Veri Girişi | Mor |
| DO (MISO) | SPI_ACE_TO_FLASH_CIPO_3V3 | Veri Çıkışı | Turuncu |
Donanım Bağlantısını YapınÖncelikle iPhone 16 Pro Max anakartını antistatik mat üzerine yerleştirin. Test point’leri temizleyin ve jumper kablolarını yukarıdaki tabloya göre bağlayın. Bağlantıların sağlam olduğundan emin olun – gevşek bağlantılar okuma hatalarına neden olur.
Programlayıcıyı Bilgisayara BağlayınCH341A programlayıcıyı USB port üzerinden bilgisayarınıza bağlayın. Cihazın sürücüleri otomatik olarak yüklenmelidir. Yükleme gerçekleşmezse resmi CH341A sürücülerini manuel olarak indirin.
Yazılım İşlemleri ve Programlama
NeoProgrammer Yazılımını AçınNeoProgrammer 2.2.0.10 veya üzeri bir sürümü çalıştırın. Yazılım açıldığında otomatik olarak CH341A cihazını algılamalıdır.

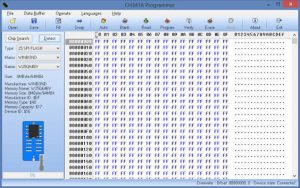

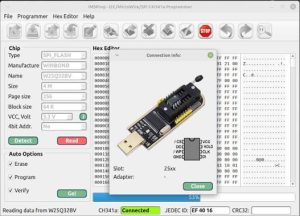

Chip Algılama (Detect)Yazılım arayüzünde “Detect” butonuna tıklayın. Bu işlem otomatik olarak bağlı olan SPI bellek chip’ini tanımlayacaktır. Ekranda chip modeli (örneğin W25Q64FV), üretici (WINBOND), kapasite (64 Mbit) ve diğer teknik bilgiler görüntülenecektir.Not: Algılama başarısız olursa bağlantıları kontrol edin ve 3.3V beslemenin stabil olduğundan emin olun.

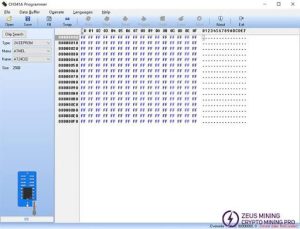

Bellek Okuma (Read)Chip başarıyla algılandıktan sonra “Read” (Oku) butonuna tıklayın. Bu işlem tüm bellek içeriğini bilgisayarın RAM’ine okuyacaktır. Okuma süresi chip kapasitesine bağlı olarak 1-5 dakika arasında değişebilir.İşlem sırasında ilerleme çubuğunu takip edin. Okuma tamamlandığında ana bellek penceresinde hexadecimal veriler görüntülenecektir.
Veriyi Kaydetme (Save)Okunan veriyi kaydetmek için “Save” (Kaydet) butonuna tıklayın. Dosya formatı olarak .bin (binary) önerilir. Dosyaya anlamlı bir isim verin (örneğin: iphone16promax_original_backup.bin) ve güvenli bir konuma kaydedin.Kritik Önem: Orijinal firmware’i mutlaka yedekleyin. Herhangi bir hata durumunda cihazı eski haline döndürebilmek için bu yedek hayati öneme sahiptir.
Yeni Firmware YüklemeDeğiştirilmiş veya yeni bir firmware yazmak için önce “Open” (Aç) butonuna tıklayın. Bilgisayarınızdan .bin, .hex veya .eep formatındaki dosyayı seçin. Dosya yüklendikten sonra ana bellek penceresinde yeni veriler görüntülenecektir.
Programlama (Write/Program)Yeni firmware’i chip’e yazmak için “Program” butonuna tıklayın. Bu işlem otomatik olarak şu adımları gerçekleştirir:
- Chip’i silme (Erase)
- Yeni veriyi yazma (Write)
- Doğrulama (Verify)
İşlem başarıyla tamamlandığında onay mesajı görüntülenecektir. Hata alırsanız bağlantıları kontrol edip işlemi tekrarlayın.
Profesyonel İpuçları ve Sık Karşılaşılan Sorunlar
🔧 Güç Beslemesi Kontrolü
iPhone 16 Pro Max SPI bellek okuma işlemi sırasında 3.3V beslemenin stabil olması kritiktir. Voltaj düşüklüğü veya dalgalanma okuma/yazma hatalarına neden olur. Harici bir güç kaynağı kullanmanız önerilir.
🔧 Test Point Temizliği
Anakart üzerindeki test point’ler okside olabilir. İşlem öncesinde flux kullanarak temiz lehimleme yapın. Jumper kablolarının mümkün olduğunca kısa olması sinyal bütünlüğü açısından önemlidir.
🔧 Yazılım Seçimi
NeoProgrammer yerine ASProgrammer veya Flashrom gibi alternatif yazılımlar da kullanılabilir. Ancak CH341A ile en uyumlu çalışan yazılım genellikle NeoProgrammer’dır.
🔧 Sık Hatalar ve Çözümleri
- “Chip not detected” hatası: Bağlantıları kontrol edin, 3.3V beslemeyi ölçün
- Okuma hatası: Kablo uzunluğunu kısaltın, toprak bağlantısını güçlendirin
- Yazma doğrulama hatası: Chip’i tam silmeden önce tekrar deneyin
- Yavaş okuma: USB 2.0 port kullanın, USB 3.0 bazen uyumsuzluk yaratabilir
Sonuç ve Değerlendirme
iPhone 16 Pro Max SPI bellek okuma ve yazma işlemi, doğru araçlar ve yöntemlerle başarıyla gerçekleştirilebilir. Bu rehberde anlatılan adımları takip ederek cihazın firmware’ini yedekleyebilir, değiştirebilir veya onarabilirsiniz.
Unutmayın ki bu işlem gelişmiş teknik bilgi ve beceri gerektirir. Cep telefonu tamir kursu alarak veya deneyimli bir teknisyenden eğitim alarak pratik yapmanız önerilir. Teorik bilgi kadar pratik deneyim de bu işte kritik öneme sahiptir.
