Bu bir USB Type-C TESTER PINOUT diyagramı ve “Tail Insertion Tester” cihazı gösterimi.

USB Type-C konnektörleri günümüzde akıllı telefonlardan laptoplara kadar her yerde karşımıza çıkıyor. Bu küçük ama karmaşık yapı, aslında 24 ayrı pinden oluşuyor ve her birinin farklı bir görevi var.

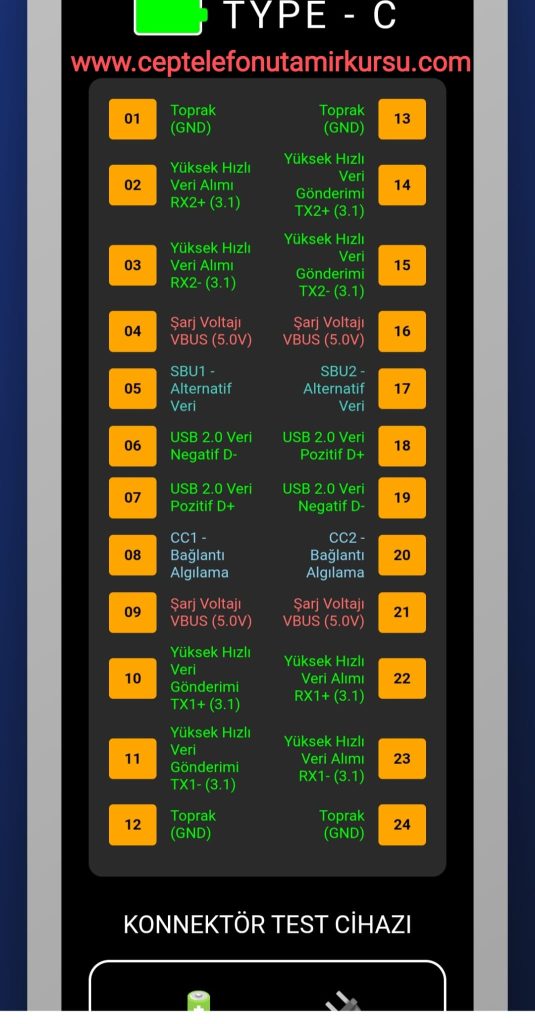

Cihaz üzerindeki pinout tablosuna baktığımızda, Type-C’nin simetrik yapısını net bir şekilde görebiliriz. 1 ve 13 numaralı pinler toprak hattı olarak çalışırken, 4, 9, 16 ve 21 numaralı pinler 5V şarj voltajını taşıyor. Bu da cihazın her iki yönde de takılabilmesini sağlıyor.

Veri iletimi konusunda Type-C oldukça yetenekli. 2-3 ve 10-11 numaralı pinler USB 3.1 standardıyla yüksek hızlı veri aktarımını sağlıyor. Ayrıca 6-7 ve 18-19 numaralı pinler sayesinde eski USB 2.0 cihazlarla da uyumlu çalışabiliyor.

5 ve 17 numaralı SBU pinleri ise alternatif modları destekliyor. Bu pinler sayesinde Type-C üzerinden video çıkışı (DisplayPort, HDMI) hatta bazı durumlarda Thunderbolt bağlantısı bile mümkün olabiliyor.

8 ve 20 numaralı CC pinleri ise bağlantının doğru şekilde kurulmasını sağlıyor. Cihaz takıldığında bu pinler sayesinde hangi yönde bağlandığı anlaşılıyor ve buna göre veri yolları aktif hale getiriliyor.

Test cihazları bu pin yapısını kullanarak arızalı konnektörleri teşhis edebiliyor. Özellikle şarj sorunları yaşanan cihazlarda VBUS pinlerinin kontrolü, veri iletişim problemlerinde ise RX/TX hatlarının testi yapılıyor.

Lightning konnektörü 8 pinle sınırlıyken, Type-C’nin 24 pini çok daha fazla fonksiyonellik sunuyor. Bu da onu geleceğin evrensel bağlantı standardı haline getiriyor.
