⚡Face ID Sisteminin Çalışma Prensibi ve Anot Devresinin Önemi

Face ID teknolojisi, iPhone’un ön kamerasındaki TrueDepth kamera sisteminin bir parçası olarak çalışır. Bu sistemde Flood Illuminator (Aşırı Aydınlatıcı), karanlık ortamlarda kullanıcının yüzünü aydınlatan kızılötesi LED’dir. Bu LED’in çalışması için anot (pozitif) ve katot (negatif) olmak üzere iki temel elektrik bağlantısı gerekir.

Anot devresi, LED’e pozitif voltaj sağlayan kritik hattır. Bu hatta gelen “fails” hatası, voltaj iletiminin kesildiğini veya çip içindeki koruma sigortasının attığını gösterir. JCID V1SE cihazı, bu devreleri milisaniyeler içinde test ederek hangi noktada kopukluk olduğunu tespit eder.

🔬“Chip Fuses, Anode Fails!” Hatasının Teknik Analizi

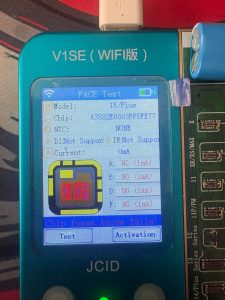

Ekrandaki test sonuçlarına göre:

Bu veriler, Face ID çipinin tamamen devre dışı kaldığını gösterir. 0mA akım değeri, çipe enerji ulaşmadığını veya çipin kendisinin kısa devre yaptığını işaret eder. Test noktalarının tamamında “NG” çıkması, sorunun sadece anot hattında değil, muhtemelen çipin tamamında olduğunu gösterir.

❓Hatanın Olası Nedenleri

1. Fiziksel Darbe veya Sıvı Teması

iPhone 15/Plus modellerinin Face ID modülü, ekran değişimi sırasında yanlış tornavida kullanımına veya düşme sonrası iç bağlantıların kopmasına karşı oldukça hassastır. Anot hattındaki ince bakır yollar kırılabilir.

2. ESD (Elektrostatik Deşarj) Hasarı

Face ID çipleri, statik elektriğe karşı son derece duyarlıdır. Tamir sırasında antistatik bileklik kullanılmaması, çipin iç yapısındaki nano-ölçekli sigortaların erimesine neden olabilir.

3. Yanlış Voltaj Uygulaması

JCID V1SE cihazında yapılan testler sırasında, özellikle “Activation” moduna geçişte yanlış voltaj seviyesi seçilirse, çipin koruma devreleri devreye girer ve sigortalar atar.

4. Önceki Tamir Denemelerinde Hatalı Lehimleme

Face ID modülü üzerinde daha önce yapılan jumper (atlama) kablo lehimlemeleri, anot hattını kalıcı olarak hasarlayabilir. Özellikle iPhone 15 serisindeki multi-layer PCB yapısı bu riski artırır.

5. Orijinal Olmayan Yedek Parça Kullanımı

Piyasada dolaşan “kopya” veya “refurbished” Face ID modülleri, JCID test cihazında bu hatayı verebilir. Çipin EEPROM verileri hasarlıdır veya yanlış programlanmıştır.

🔧Donanımsal Hasarlar ve Çözüm Yöntemleri

Anot Hattı Jumper İşlemi

Eğer hata sadece anot hattındaki PCB yol kopmasından kaynaklanıyorsa, mikroskop altında 0.02mm kalınlığında jumper tel kullanılarak kopuk devre tamir edilebilir. Ancak bu işlem Face ID modülünün açılmasını gerektirir ve Apple’ın güvenliği kırar.

Flood Illuminator Değişimi

Anot devresi çip içinde sigorta sorunluysa ve entegre kendisi hasar gördüyse, tek çözüm Flood Illuminator modülünün tamamının değişimidir. iPhone 15/Plus modellerinde bu modül, ön kamera camıyla birleşik yapıdadır ve özel ekipman gerektirir.

JCID V1SE ile Aktivasyon Denemesi

Ekranın altındaki “Activation” butonu, hasarlı çiplerde bazen geçici olarak çalışma sağlayabilir. Ancak bu, çipin yazılımsal olarak “reset” edilmesi anlamına gelir ve her zaman kalıcı çözüm sunmaz.

💻Yazılımsal Çözümler ve Aktivasyon İşlemleri

JCID V1SE cihazının “Activation” fonksiyonu, Face ID çipinin EEPROM belleğini yeniden programlayarak fabrika ayarlarına döndürmeyi amaçlar. Ancak bu işlem için:

• Cihazın WiFi bağlantısı aktif olmalıdır (WiFi版 özelliği)
• iPhone 15/Plus modeli için doğru firmware seçilmelidir
• Test voltajı 1.8V-3.3V aralığında ayarlanmalıdır (yüksek voltaj çipi tamamen yakabilir)
• Aktivasyon öncesi batarya şarjı en az %50 olmalıdır

Eğer “Chip fuses” hatası devam ediyorsa, yazılımsal çözüm mümkün değildir ve donanımsal müdahale şarttır. Bu durumda çipin fiziksel değişimi gereklidir.

🛠️JCID V1SE Cihazının Kullanımı ve Ayarları

Test Modu Ayarları

Ekranda “Test” ve “Activation” olmak üzere iki mod görülüyor. Test modu sadece teşhis içindir, çözüm için Activation modu kullanılmalıdır. WiFi版 cihazda, test sonuçları JCID bulut sunucularına gönderilerek karşılaştırmalı analiz yapılabilir.

Voltaj Kalibrasyonu

Hatanın “1mA” değerlerinde görülmesi, cihazın test akımını düşük seviyede tuttuğunu gösterir. Ayarlar menüsünden “High Current Test” modu aktive edilerek daha detaylı analiz yapılabilir.

📱iPhone 15/Plus Özel Face ID Tamir Notları

iPhone 15 ve 15 Plus modelleri, önceki nesillere göre Face ID donanımında değişiklikler içerir:

• A3582 kodlu çip seti kullanılır (görseldeki A3582E0003FF5FET7)
• NFC entegrasyonu Face ID modülüne daha bağımlıdır
• Ekran değişimi sonrası Face ID kalibrasyonu zorunludur
• Dot Projector ve Flood Illuminator aynı PCB üzerindedir

Bu modellerde “Chip fuses” hatası alınıyorsa, ekran değişimi sırasında Face ID flex kablosunun kopmuş olma ihtimali yüksektir. Özellikle ekran açılırken üst kısımdaki sensör şeridinin yırtılması yaygın bir hatadır.

🛡️Önleme ve Bakım Önerileri

• Antistatik Önlemler: Face ID tamirlerinde %100 antistatik ortam şarttır. ESD mat ve bileklik kullanılmadan işlem yapılmamalıdır.
• Orijinal Parça Kullanımı: JCID testinde “NG” veren çiplerin “refurbished” versiyonlarından kaçınılmalıdır.
• Voltaj Kontrolü: JCID V1SE cihazının voltaj ayarları her test öncesi kontrol edilmelidir.
• Flex Kablo Koruma: iPhone 15 serisinde Face ID flex kablosu, ekran menteşesi bölgesinde ezilmeye karşı korunmalıdır.
• Düzenli Kalibrasyon: JCID cihazı her 3 ayda bir kalibre edilmelidir.

✅Sonuç ve Profesyonel Tavsiyeler

Görseldeki “Chip fuses, Anode fails!” hatası, Face ID sisteminde ciddi bir donanımsal hasar olduğunu gösterir. JCID V1SE cihazı bu hatayı tespit etmiş ancak otomatik çözüm sunamamıştır (Activation butonuna rağmen hata devam ediyor).

Profesyonel Tamir Teknisyenleri İçin Önerilen Adımlar:

1. Önce Flood Illuminator modülünün fiziksel bağlantılarını mikroskop altında kontrol edin
2. Anot hattında jumper yapılabilirliğini değerlendirin (PCB yol kopması varsa)
3. Eğer çip iç hasarlıysa, orijinal Flood Illuminator modülü temin edin ve değiştirin
4. Değişim sonrası JCID V1SE ile yeniden test yapın ve “Activation” işlemini tamamlayın
5. Kalibrasyon sonrası Face ID fonksiyonlarını test edin (Ayarlar > Face ID ve Parola)
