iPhone Panic Full Hatası: SMC BSC Failure ve nS.sensor Array Sorunu Nedir? Tamir Rehberi (2026 Güncel)

iPhone Panic Full Hatası: SMC BSC Failure ve nS.sensor Array Sorunu Nedir? Tamir Rehberi (2026 Güncel)

Cep telefonu tamir sektöründe en sık karşılaşılan arızalardan biri, iPhone’un 2-3 dakikada bir kendi kendine yeniden başlatılması sorunudur. Bu problem genellikle panic-full log dosyalarında görünen SMC PANIC – ASSERT hatalarıyla teşhis edilir. Paylaşılan loglarda da tam bu tip hatalar öne çıkıyor:

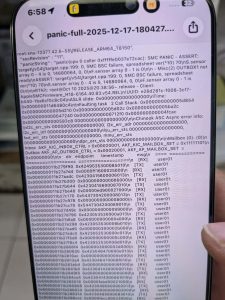

  • SMC BSC failure, spreadsheet ver(*10) 70 (veya benzer versiyon numaralarıyla)
  • nS.sensor array 0 – 4 is 0, bazen yüksek değerler gibi 146800064 (hex karşılıkları 0x8C00000 civarı olabilir, modele göre değişir)
  • OUTBOX1 not ready, Chinook ASC Async error, I2C iletişim hataları
  • target/…/target.cpp satırlarında assertion failure

Bu hata, özellikle iPhone 13 serisi ve üzeri modellerde (14, 15, 16 serisi dahil) çok yaygın görülen bir SMC (System Management Controller) panic tipidir. Cihazın klasik belirtisi her 3 dakikada bir yeniden başlatma döngüsü (3-minute reboot loop) olur – SMC sıcaklık, pil ve sensör verilerini alamayınca “güvenlik için” telefonu resetler.

Bu Hata Neden Oluşur? En Yaygın Arıza Olasılıkları

SMC, pil yönetimi, termal kontrol, sensör verileri ve güç dağıtımını yöneten kritik bir sistemdir. SMC BSC failure (Baseband/System Controller iletişim sorunu) + sensor array hataları genelde şu donanım problemlerinden kaynaklanır:

  1. Pil (Battery) veya Pil Bağlantı Sorunu
    En sık karşılaşılan nedenlerden biri budur. Pilin gas gauge sensörü veya flex kablosu hasarlı/kopuksa SMC veri alamıyor ve panic tetikliyor. Logdaki nS.sensor array 0 ve yüksek değerler genellikle pil veya batarya yönetim devresini işaret eder.
    Çözüm: Orijinal veya kaliteli uyumlu pil değişimi + konektör temizliği.

  2. Şarj Portu Flex (Charging Port / Lightning veya USB-C Flex)
    Birçok logda 0x400000, 0x300000, 0x800 gibi kodlar şarj portu sensörünü gösterir. Su teması, darbe veya yıpranma sonrası I2C hattı bozulur.
    Çözüm: Şarj portu değişimi (çoğu vakada sorun %70-80 oranında çözülür).

  3. Arka Cam / Kablosuz Şarj Flex (MagSafe / Wireless Charging Coil)
    Özellikle iPhone 14 ve sonrası modellerde 0x200000 gibi değerler kablosuz şarj bobini veya arka cam flex’ini işaret eder. Arka cam değişimi sonrası konektör gevşek kalırsa veya kablo hasar görürse bu panic çıkar.
    Çözüm: Arka cam veya wireless coil değişimi (orijinal parça ile System Configuration yapılması önerilir).

  4. Ön Sensör Flex (Front Sensor Assembly / Proximity + Ambient Light)
    Bazı modellerde 0x1000, 0x10000, 0x200000 gibi kodlar ön sensör kablosunu gösterir. Ekran değişimi sonrası çok sık görülür.
    Çözüm: Ön sensör flex kontrolü ve değişimi.

  5. Anakart Seviyesinde Sorun
    Nadiren SMC’nin bağlı olduğu I2C hattında kısa devre, sıvı teması sonrası korozif hasar veya PMIC (güç yönetimi çipi) arızası. Chinook ASC Async error ve I2C_err satırları bunu destekler.
    Çözüm: Mikroskop altında inceleme, jumper veya reballing gerekebilir.

  6. Diğer Olasılıklar

– Güç tuşu flex (mic2 veya ilgili sensör)
– Isı sensörleri (thermal sensor) kopukluğu
– Yazılım kaynaklı çok nadir durumlar (ama %95+ donanım kaynaklıdır)

Arıza Teşhis ve Tamir Adımları (Profesyonel Tamirci İçin)

  1. Panic log’u oku → Ayarlar > Gizlilik ve Güvenlik > Analiz ve İyileştirmeler > Analiz Verileri → panic-full dosyalarını incele.
  2. Sensor array kodunu bul (örneğin 0x… veya 146800064‘ü hex’e çevirip bilinen tablolara bak). iFixit, Repair Wiki ve tamir topluluklarında 2026 güncel sensor array hex tabloları mevcut (örneğin 0x800 → charge port, 0x1000 → front sensor, 0x200000 → wireless coil vb.).
  3. Şüpheli parçayı test et: Known good (sorunsuz bilinen) parça ile değiş tokuş testi yap. Sırayla dene: şarj portu → pil → arka flex → ön sensör.
  4. Mikroskop altında I2C hatlarını, konektörleri ve korozif alanları kontrol et.
  5. Başarısız olursa anakart tamiri (reballing, jumper vb.) gerekebilir.

Sonuç: Çoğu Durumda Çözüm Mümkün!

Bu tip SMC BSC failure hatalarının %80-90’ı basit parça değişimiyle çözülüyor. Özellikle pil + şarj portu kombinasyonu ilk denenmesi gerekenler. Anakart seviyesi çıkarsa maliyet artsa da tamir edilebiliyor.

Bu tür arızaları hızlı ve doğru teşhis edip tamir etmek istiyorsanız, Mert Cep Telefonu Tamir Kursu‘nda detaylı pratik eğitimler alabilirsiniz – gerçek cihazlar üzerinde adım adım öğrenirsiniz.

Daha fazla tamir ipucu için takipte kalın.
