iPhone 17 Pro ve iPhone 17 Pro Max’ta Dokunmatik Ekran Çalışmama Sorunu: RSYNC Jumper Çözümü
iPhone 17 Pro ve iPhone 17 Pro Max’ta Dokunmatik Ekran Çalışmama Sorunu
iPhone 17 Pro veya Pro Max modelinde ekran değişimi yaptıktan sonra dokunmatik fonksiyonun tamamen durması ya da felç olması (touch paralysis) oldukça yaygın bir arıza haline geldi. Özellikle cihaz hala güç aldığında ve RSYNC sinyalinde kısa devre ya da yanma meydana geldiğinde bu sorun ortaya çıkıyor. Bu durum genellikle montaj sırasında anakartın hâlâ enerjili olması nedeniyle RSYNC hattının zarar görmesinden kaynaklanıyor.
Bu sorunla karşılaştığınızda panik yapmayın. Birçok tamirci bu arızayı jumper yöntemiyle başarıyla gideriyor. Aşağıda adım adım açıklanan çözüm, orijinal yol açık (open line – OL) ya da diyot (diode) değerinin düşmesi/kısa devre yapması durumlarında etkili oluyor.
Sorunun Nedeni

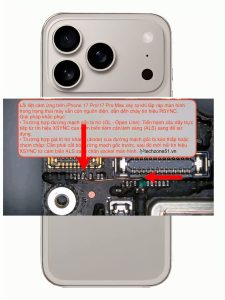

Yeni ekran takıldıktan sonra cihaz enerjiliyken RSYNC sinyali (yenileme senkronizasyonu) bozuluyor. Bu sinyal, ekranın dokunmatik kontrolü için kritik öneme sahip. Genellikle şu iki sebepten kaynaklanıyor:
Anakart üzerindeki orijinal RSYNC yolu açık devre (OL) haline geliyor.
Hat üzerindeki koruma diyotu (diode) düşük değere düşüyor ya da kısa devre yapıyor.
Her iki durumda da çözüm, sinyali ALS (Ambient Light Sensor – ortam ışığı sensörü) üzerinden bypass etmek yani jumper çekmek oluyor.
Çözüm Adımları (Jumper Yöntemi)
Ön Hazırlık
Cihazı güvenli bir şekilde açın ve anakartı inceleyin. Sorunlu bölge genellikle ekran soketinin yakınındaki küçük bileşenler ve hatlar üzerinde yer alıyor. RSYNC sinyalinin orijinal yolunu kontrol edin (multimetre ile OL testi yapın).
Duruma Göre Uygulanacak Yöntem
– Orijinal yol açık devre (OL) ise:
ALS sensöründen gelen XSYNK (veya RSYNC benzeri) sinyalini doğrudan ekran soketinin ilgili pinine jumper ile bağlayın. Bu, sinyali bypass ederek dokunmatiği yeniden çalışır hale getirir.
Diyot düşük değer yapmış veya kısa devre yapmışsa:
Önce orijinal RSYNC yolunu kesin (diyotu ve hattı izole edin). Ardından ALS sensöründen gelen sinyali ekran soketinin ilgili chân’ına jumper ile taşıyın. Bu işlemde dikkatli olun; yanlış pin bağlantısı başka arızalara yol açabilir.
Uygulama İpuçları
– Jumper kablosu olarak ince emaye tel (0.02-0.05 mm) kullanın.
– Lehimleme işlemini düşük sıcaklıkta ve kaliteli flux ile yapın.
– Bağlantı noktalarını mikroskop altında temizleyin ve kısa devre kontrolü yapın.
– İşlem sonrası cihazı test edin: Dokunmatik yanıt veriyor mu, True Tone veya otomatik parlaklık etkilenmiş mi kontrol edin.
Bu jumper çözümüyle birçok tamirci iPhone 17 Pro / Pro Max cihazlarında dokunmatik sorununu kalıcı olarak gideriyor. Özellikle ekran değişimi sonrası “dokunmatik yok” şikayetlerinde etkili bir yöntem.
Not: Bu işlem ileri seviye anakart tamiri gerektirir. Deneyiminiz yoksa profesyonel bir cep telefonu tamircisine başvurun. Yanlış uygulama anakartı tamamen kullanılamaz hale getirebilir.
iPhone 17 Pro dokunmatik çalışmama, iPhone 17 Pro Max touch felç, RSYNC jumper, ALS bypass, iPhone 17 ekran değişimi sonrası sorun, iPhone tamir jumper yolu)
SK Hynix H56FG4ARK depolama IC, SK Hynix H9TQ66A2 RAM IC ve Qualcomm SM6115 işlemci üçlüsünün sinyal akışı, güç kaynağı gereksinimleri ve board-level arıza giderme prosedürü. Teknik servis uzmanı perspektifinden kaleme alınmış, ölçüm protokollü tam referans dökümanı.
Bir akıllı telefon anakartında üç temel entegre devre (IC), cihazın tüm işlevselliğini birlikte yönetir: depolama birimi olan UFS/eMMC, geçici bellek olan RAM ve sistemin beyni konumundaki CPU. Bu üç IC arasındaki sinyal bütünlüğü, güç raylarının stabilitesi ve fiziksel bağlantı kalitesi doğrudan cihazın açılıp açılmamasını belirler.
Qualcomm SM6115 platformunun seçilme sebebi; piyasada Redmi, Realme, Samsung A serisi ve pek çok bütçe segmenti telefonda bu işlemcinin yoğun olarak kullanılmasıdır. SK Hynix H56FG4ARK UFS depolama IC ve SK Hynix H9TQ66A2 RAM IC ile oluşturulan bu üçlü kombinasyon, teknik servis atölyelerinde sıkça karşılaşılan arıza senaryolarının büyük bölümünü kapsar.
Kapsam Notu
Bu döküman yalnızca board-level (devre kartı düzeyi) analiz ve ölçüm protokolünü kapsar. Yazılım kaynaklı sorunlar (bootloader, firmware) ayrı bir belgeyle ele alınmaktadır.
Anakart IC Envanteri
İncelenen anakart üzerinde, her birinin belirlenmiş konumu ve kimlik bilgisiyle üç ana IC bulunmaktadır. Bu IC’lerin fiziksel tanımlanması, arıza tespitinin ilk adımını oluşturur.
⚠ Uyarı — Tablo Görünümü
Mobil cihazda tablolar yatay kaydırma ile görüntülenebilir. Lütfen ekranı yatay konuma getiriniz.
📱 Yatay çevirin veya kaydırın →
#
IC Tipi
Üretici
Model / Part No
Anakart Konumu
Ana Görev
1
eMMC / UFS (Depolama IC)
SK Hynix
H56FG4ARK · X238 S28A
Sol bölge (Mavi çerçeve)
Sistem verisi, fotoğraf, uygulama depolama
2
RAM (Bellek IC)
SK Hynix
H9TQ66A2 · 039 X1
Orta bölge (Yeşil çerçeve)
Çalışma süresi geçici bellek
3
CPU (İşlemci IC)
Qualcomm
SM6115 · 200-AC · HU529PBS
Sağ bölge (Kırmızı çerçeve)
Tüm veri işleme, sinyal üretimi, kontrol
Güç Kaynağı Gereksinimleri
PMIC (Power Management IC), batarya gerilimini (3.7V–4.4V) alarak tüm sistem IC’lerine uygun, regüle edilmiş güç raylarını sağlar. Herhangi bir ray kayıp ya da voltaj dışı görünüyorsa o IC çalışmaz; dolayısıyla arıza tespiti her zaman güç kaynaklarının doğrulanmasıyla başlar.
⚠ Uyarı — Tablo Görünümü
Mobil cihazda tablolar yatay kaydırma ile görüntülenebilir. Lütfen ekranı yatay konuma getiriniz.
📱 Yatay çevirin veya kaydırın →
Güç Rayı / Pin
Hedef IC / Bölüm
Önerilen Voltaj
Durum
VPH_PWR
Ana Giriş (Tüm sistem)
3.7V – 4.4V
Kritik
VREG_S4A
CPU Çekirdeği
0.65V – 1.05V
Kritik
VREG_S2A
CPU Çekirdeği (ek)
0.75V – 1.20V
Kritik
VREG_L1A
CPU LDO
1.05V – 1.20V
Önemli
VDDQ
RAM I/O
1.1V
Kritik
VDDQ (UFS)
UFS I/O
1.1V / 1.2V
Kritik
VCC_UFS
UFS Çekirdeği
1.8V / 2.85V
Kritik
VCCQ_UFS
UFS I/O (genişletilmiş)
1.1V / 1.2V
Önemli
VDD_ARM_PMU
CPU ARM Çekirdeği
1.8V
Önemli
VDD_MIPI
Ekran Arayüzü
1.8V
Bağımlı
CLK_BUFF
Saat Tamponu
1.8V
Önemli
Ölçüm Protokolü Notu
VPH_PWR hattı ölçülürken multimetre probu PMIC çıkış noktasına veya batarya konektörüne yakın bir test noktasına yerleştirilmelidir. Direnç ölçümünde referans GND noktası sabit tutulmalıdır.
Sinyal Akışı ve Bağlantı Şeması
Qualcomm SM6115 CPU, tüm saat sinyallerinin kaynağıdır. CLK (Clock) sinyali CPU’dan hem UFS/eMMC IC’ye hem de RAM IC’ye iletilir. Veri aktarımı; UFS için CLK + CMD + DATA[0-7] hattı üzerinden, RAM için CLK + CMD/ADDR + DATA[0-15] hattı üzerinden gerçekleşir.
SINYAL AKIŞ DİYAGRAMI — CPU → RAM + UFS/eMMC
Depolama
UFS / eMMC
◀── CLK ──▶
Bellek
RAM
◀── CLK ──▶
İşlemci
CPU (SM6115)
◀── CMD ──▶
◀── CMD/ADDR ──▶
◀── DATA[0-7] ──▶
◀── DATA[0-15] ──▶
VCC / GND ─── PMIC
■ CLK ■ CMD/ADDR ■ DATA ■ Güç Yolları
Sinyal Detayları (CPU Tarafı)
⚠ Uyarı — Tablo Görünümü
Mobil cihazda tablolar yatay kaydırma ile görüntülenebilir. Lütfen ekranı yatay konuma getiriniz.
📱 Yatay çevirin veya kaydırın →
Sinyal Adı
Açıklama
Tipik Voltaj
Yoksa Semptom
CLK
Saat Sinyali
1.8V
UFS + RAM tespit edilemez
CMD
Komut Sinyali
1.8V
Depolama algılanmaz
DATA[0-n]
Veri Yolu
1.8V
Veri aktarımı durur
VCC
UFS Çekirdek Gücü
1.8V / 2.85V
UFS hiç açılmaz
VCCQ
UFS I/O Gücü
1.1V / 1.2V
I/O iletişimi kesilir
VDDQ (RAM)
RAM I/O Gücü
1.1V
RAM görünmez, bootloop
VDD (RAM)
RAM Çekirdek Gücü
0.75V / 1.2V
RAM tamamen ölü
GND
Toprak Hattı
0V
Referans hattı — kritik
RST_n
Reset Sinyali
1.8V
IC sürekli reset modunda
PLL CLK
IC’ye Saat
1.8V
IC çalışma frekansı yok
UFS / eMMC Çalışma Prensibi
UFS (Universal Flash Storage) ve eMMC (embedded Multi-Media Card), akıllı telefonlarda kullanılan iki farklı flaş depolama standardıdır. Her ikisi de sistem verilerini, işletim sistemini, kullanıcı fotoğraflarını ve uygulamaları barındırır; ancak UFS, çift veri yolu mimarisiyle eMMC’ye kıyasla çok daha yüksek okuma/yazma hızları sunar.
SK Hynix H56FG4ARK modeli UFS 2.1 standardında çalışmakta olup CPU ile CLK, CMD ve DATA[0-7] hatları üzerinden haberleşir. Çalışması için iki ayrı güç bölgesine ihtiyaç duyar: çekirdek için VCC (1.8V veya 2.85V) ve I/O arayüzü için VCCQ (1.1V veya 1.2V).
Teknik Notasyon — H56FG4ARK
H: SK Hynix | 56: UFS Generasyon | FG: Kapasite/Config kodu | 4ARK: Paket ve sıcaklık sınıfı. X238 lot kodu, S28A konfigürasyon tanımlayıcısıdır.
UFS IC Kontrol Öncelikleri
Bir Qualcomm cihazda depolama tespit edilmiyorsa ya da sistem “No OS” hatasıyla boot dışı kalıyorsa, kontrol sırası şu şekilde uygulanmalıdır:
İlk olarak VCC ve VCCQ voltajları ölçülür; bu voltajlar yoksa PMIC UFS güç rayı arızalıdır. İkinci adımda RST_n sinyali kontrol edilir; sürekli düşük görünüyorsa CPU UFS IC’yi reset konumunda tutuyor demektir. Üçüncü adımda osiloskopl ile CLK sinyali incelenir; sinyal yoksa CPU dahili osilatör ya da CLK tampon devresi arızalı olabilir. Son aşamada BGA altı short (kısa) durumu kontrol edilir; ısı uygulayarak reballing değerlendirmesi yapılır.
RAM Çalışma Prensibi
RAM (Random Access Memory), telefon açık olduğu sürece CPU tarafından anlık işlem verilerini barındırmak için kullanılan yüksek hızlı geçici bellektir. SK Hynix H9TQ66A2, LPDDR4X standardında çalışmakta olup 16-bit geniş veri yolu (DATA[0-15]) üzerinden CPU ile haberleşir.
RAM’in sağlıklı çalışması için VDD çekirdek gerilimi (0.75V – 1.2V) ve VDDQ I/O gerilimi (1.1V) birlikte mevcut olmalıdır. Bu gerilimlerden herhangi birinin yokluğu; bootloop, anlık kapanma ya da sistem çökmesi biçiminde kendini gösterir. Ayrıca CLK ve CMD sinyal kalitesi, RAM kararlılığını doğrudan etkiler.
Bootloop Analiz Notu
Bootloop arızasının %60’ı RAM güç rayı ya da CLK sinyal sorununa dayanır. VDDQ hattı ölçülmeden RAM “ölü” diye sonuca varmak teknik bir hata sayılır.
CPU Çalışma Prensibi
Qualcomm SM6115, 11nm üretim sürecinde fabrikasyon yapılmış sekiz çekirdekli bir Snapdragon işlemcidir. HU529PBS suffix kodu, CPU’nun lot ve revizyon bilgisini içerir. İşlemci; UFS/eMMC ve RAM IC’lerle doğrudan haberleşirken aynı zamanda PMIC, ekran, kamera, modem ve ses donanımı gibi tüm alt sistemlere de sinyal sağlar.
CPU’nun çalışması için VREG_S4A, VREG_S2A ve VREG_L1A güç raylarının tamamı eş zamanlı olarak hazır olmalıdır. Bu raylardan herhangi biri eksikse CPU POST (Power-On Self Test) aşamasını tamamlayamaz ve cihaz hiç açılmaz ya da hemen kapanır. Isıl hasar (thermal damage) CPU’da görülmesi en zor arızadır; cihaz kısa süreli açılıp sonra kapanıyorsa veya dokunmatik ekran çalışmıyorken açılış tamamlanıyorsa CPU reballing ya da değişim düşünülmelidir.
Adım Adım Arıza Giderme Prosedürü
Aşağıdaki sekiz adımlı protokol, Qualcomm SM6115 platformunda “açılmıyor”, “depolama algılanmıyor” ve “bootloop” arızalarının sistematik çözümü için tasarlanmıştır. Her adım önceki adımın onaylanmasını gerektirir; adım atlamak yanlış tanı riskini artırır.
1
Güç Kaynağını Kontrol Et
VPH_PWR ölç: 3.7V – 4.4V bekleniyor
Tüm PMIC çıkışlarını doğrula
Eksik voltaj → PMIC şüphesi
2
CLK Sinyalini Kontrol Et
CPU → UFS + RAM CLK hattı ölç
~1.8V osiloskopta görülmeli
Yoksa CLK tampon devresi veya CPU
3
CMD Hattını Kontrol Et
CMD sinyali ~1.8V olmalı
Eksikse UFS/RAM algılanmaz
CPU çıkışını doğrula
4
DATA Hattını Kontrol Et
DATA[0-n] hatları ~1.8V bekleniyor
Open/Short durumu → veri akışı yok
BGA altı pad kontrolü yapılmalı
5
eMMC / UFS Kontrol Et
VCC: 1.8V / 2.85V doğrula
VCCQ: 1.1V / 1.2V doğrula
Arızalıysa reball veya değiştir
6
RAM Kontrol Et
VDD: 0.75V / 1.2V ölç
VDDQ: 1.1V ölç
CLK, CMD, DATA hatlarını kontrol et
7
CPU Kontrol Et
Tüm CPU güç raylarını ölç
Isıl durumu değerlendir
Gerekiyorsa reball / değiştir
8
Son Kontrol
Kartı yeniden monte et
Cihazı aç ve test et
Boot, depolama, bellek doğrula
Kritik Protokol Uyarısı
Hiçbir IC reballing veya değiştirme işlemine başlamadan önce ilgili güç rayı ve sinyal hatları ölçüm tablosuna kaydedilmelidir. Ölçüm kaydı yapılmadan gerçekleştirilen reball, sonraki arıza tespitini imkânsız kılar.
Voltaj Ölçüm Özeti
Aşağıdaki kartlar, teknik servis sürecinde her bölüm için ölçülmesi gereken sinyal ve voltaj aralığını özetler.
VPH_PWR
3.7–4.4V
Ana Giriş
VREG_S4A
0.65–1.05V
CPU Core
VREG_L1A
1.05–1.20V
CPU LDO
VDD (RAM)
0.75–1.2V
RAM Çekirdeği
VDDQ (RAM)
1.1V
RAM I/O
VCC (UFS)
1.8 / 2.85V
UFS Core
VCCQ (UFS)
1.1 / 1.2V
UFS I/O
CLK / CMD
~1.8V
Sinyal Hatları
GND
0V
Referans
Arıza Tablosu
Yaygın Arızalar ve Çözümler
⚠ Uyarı — Tablo Görünümü
Mobil cihazda tablolar yatay kaydırma ile görüntülenebilir. Lütfen ekranı yatay konuma getiriniz.
📱 Yatay çevirin veya kaydırın →
Arıza Semptomu
Olası Neden
Çözüm Adımı
Hiç Açılmıyor (No Power)
Batarya, PMIC, ana güç hattı
Bataryayı test et, VPH_PWR ölç, PMIC çıkışlarını doğrula
Boot Olmuyor (No Boot)
CPU, RAM veya güç rayı
CPU güç raylarını ölç, RAM VDD/VDDQ kontrol et
Depolama Algılanmıyor
UFS VCC, CMD, CLK veya RST_n
UFS güç rayı, CMD hattı ve CLK sinyalini osiloskopla kontrol et
Yüksek Sıcaklık / Isınma
Isıl hasar, CPU kısa devresi
Thermal kamera ile bölge tespiti yap, CPU/PMIC altını kontrol et
Depolama hız testi yap, RAM frekans sinyal kalitesini kontrol et
Gerekli Aletler ve Ekipman
Qualcomm board-level tamir sürecinde doğru alet kullanımı, hem teknik başarıyı hem de IC güvenliğini doğrudan etkiler. Aşağıdaki ekipman listesi minimum gereksinim olarak kabul edilmelidir.
🔬 Dijital Multimetre (ör. Fluke 87V)
📊 Osiloskop (min. 100 MHz bant genişliği)
🔧 Havya İstasyonu (JBC / Hakko)
💨 Sıcak Hava Tabancası (ör. Quick 861DW)
🪛 Cımbız Seti (ESD güvenli)
🔍 Stereo Mikroskop (7x–45x)
🌡️ Termal Kamera (ör. FLIR One)
💧 IPA (Izopropil Alkol %99)
⚙️ BGA Reball Kiti (Qualcomm stencil)
🧲 DC Güç Kaynağı (ör. Maynuo M8811)
§ Sıcaklık Uyarısı
IC reballing işleminde sıcak hava tabancası 320°C – 350°C aralığında tutulmalıdır. Bu değerin altında akma sağlanamaz; üstünde PCB pad bağlantıları zarar görür. Havasız ortamda flux kullanımı zorunludur.
Sık Sorulan Sorular
Qualcomm anakartında UFS IC hangi voltajlarda çalışır?
UFS çekirdek voltajı VCC 1.8V veya 2.85V olarak ölçülmelidir; modele göre değişir. I/O voltajı VCCQ ise 1.1V veya 1.2V beklenir. Bu voltajlar yoksa PMIC çıkış rayları ve ilgili kablo hatları incelenmelidir.
Qualcomm SM6115 CPU hangi güç raylarına ihtiyaç duyar?
VREG_S4A 0.65V–1.05V, VREG_S2A 0.75V–1.20V ve VREG_L1A 1.05V–1.20V olmak üzere en az üç ayrı güç rayı birlikte hazır olmalıdır. Bunlardan biri yoksa CPU çalışmaz.
Telefon açılmıyorsa ilk ölçüm nerede yapılmalıdır?
Her zaman VPH_PWR ana giriş hattından başlanmalıdır. Bu hat 3.7V–4.4V aralığında değilse batarya ya da PMIC kaynaklı bir sorun vardır. Ana giriş doğruysa sırayla PMIC çıkışları, CLK, CMD ve DATA hatları ölçülür.
UFS mi eMMC mi daha iyi? Tamir açısından fark var mı?
UFS 2.1, eMMC 5.1’e kıyasla 2–4 kat daha hızlıdır ve çift veri yolu kullanır. Tamir perspektifinden en kritik fark; UFS’in ayrı VCC ve VCCQ ray gereksinimidir. eMMC tek çekirdek gerilimle çalışabilirken UFS ikisini birden ister.
CLK sinyali yoksa ne yapılmalı?
İlk şüpheli CPU’dur; çünkü CLK CPU tarafından üretilir. Ancak CLK tampon devresi (clock buffer IC) de bu sinyali şekillendirebilir. Önce CLK_BUFF güç rayı (1.8V) kontrol edilmeli, ardından CPU çıkış noktası osiloskopla incelenmelidir.
Reball mi yoksa IC değişimi mi tercih edilmeli?
Reball, BGA altındaki bir veya birkaç ball bağlantısının düzeltilmesinde etkilidir. IC içi hasar (ölü çekirdek, yanmış devre) durumunda değişim zorunludur. Karar vermeden önce multimetre ile direnç ölçümü ve termal kamera ile sıcak nokta tespiti yapılmalıdır.
Önemli Notlar ve Güvenlik Kuralları
Kural 1 — Güç Rayı Önceliği
Herhangi bir IC’yi reball etmeden veya değiştirmeden önce tüm güç rayları ölçülmeli ve kayıt altına alınmalıdır. Güç sorunu çözülmeden yapılan mekanik müdahale işe yaramaz.
Kural 2 — Kaliteli Lehim Malzemesi
Kurşunsuz Sn96.5/Ag3/Cu0.5 bileşiminde kaliteli solder paste kullanılmalıdır. Düşük kaliteli paste, BGA ball formasyonunu bozar ve uzun vadede tekrar arızaya yol açar.
Kural 3 — Isı Yönetimi
Sıcak hava uygulaması 320°C – 350°C arasında tutulmalı ve bitişik IC’ler ısı kalkanıyla (kapton bant veya metal koruyucu) korunmalıdır.
Kural 4 — IPA ile Temizlik
Her tamir sonrasında kart %99 IPA ile temizlenmeli, flux kalıntıları yumuşak fırça ve ısıtılmış IPA kullanılarak giderilmelidir. Temizlenmemiş flux karbon köprülerine yol açar.
Kural 5 — Test Et, Teslim Et
Tamir tamamlandıktan sonra cihaz en az 15 dakika süreyle çeşitli yükler altında (fotoğraf çekme, uygulama açma, video oynatma) test edilmeden müşteriye teslim edilmemelidir.
Qualcomm SM6115 platformu, doğru ölçüm protokolü uygulandığında büyük çoğunlukla kurtarılabilir durumdadır. Bu dökümanın temel mesajı şudur: Ölç, Anla, Kaydet — sonra müdahale et. Ölçümsüz müdahale hem cihaza hem teknisyene zarar verir.
Özet: Bu rehber, cep telefonu tamir atölyelerinde karşılaşılan NAND, eMMC ve UFS depolama entegre arızalarının sistematik teşhisini, voltaj ölçüm protokollerini, yazılımsal kurtarma yöntemlerini ve donanımsal onarım tekniklerini kapsamlı bir şekilde ele almaktadır. Apple iPhone ve Android platformlarında kanıtlanmış teşhis adımları, entegre spesifikasyonları ve onarım başarı kriterleri teknik servis uzmanlarına yönelik olarak derlenmiştir.
NAND Flash, cep telefonlarında veri depolama birimi olarak kullanılan temel yarı iletken teknolojisidir. İsim olarak NAND (Not AND) mantık kapısı yapısından türetilmiş olup, hücrelerin seri bağlı olduğu bir mimariye sahiptir. Her bir hücre, yüzer kapı (floating gate) transistörü prensibiyle çalışır ve elektriksel olarak şarjlanarak 0 veya 1 değerini temsil eder.
NAND Flash hafıza hücreleri üç temel tipte sınıflandırılır: SLC (Single-Level Cell) her hücrede 1 bit, MLC (Multi-Level Cell) 2 bit, TLC (Triple-Level Cell) 3 bit ve QLC (Quad-Level Cell) 4 bit depolar. Cep telefonlarında yaygın olarak TLC ve MLC yapılar kullanılır çünkü maliyet-etkinlik oranı daha yüksektir. Ancak bu yapılar daha düşük dayanıklılığa sahiptir ve belirli bir yazma/silme döngüsü sonrasında hücre bozulması (wear-out) yaşanır.
Kritik Bilgi: TLC NAND hücrelerinin tipik dayanıklılığı 1.000 ila 3.000 Program/Erase (P/E) döngüsü arasındadır. Yoğun kullanılan cihazlarda 3-5 yıl sonra hücre bozulması kaçınılmaz hale gelir. Bu durum, özellikle yazılım güncellemesi gibi büyük veri yazma işlemlerinde arıza olarak kendini gösterir.
Telefon tamir kursu
NAND Flash kontrolcüsü, hücrelerin ömrünü uzatmak amacıyla wear leveling (aşınma dengeleme), bad block management (bozuk blok yönetimi) ve ECC (Error Correction Code) gibi algoritmalar kullanır. Kontrolcü arızalandığında veya yazılımı bozulduğunda, tüm depolama sistemi çalışamaz hale gelir.
1.2 eMMC, UFS ve NVMe Arasındaki Farklar
Cep telefonu depolama entegreleri, arayüz protokolüne göre üç ana kategoriye ayrılır. Her birinin mimarisi, performans karakteristikleri ve arıza modelleri farklıdır.
Özellik
eMMC (embedded MultiMediaCard)
UFS (Universal Flash Storage)
NVMe (Apple Özel)
Arayüz
8-bit paralel, half-duplex
M-PHY seri, full-duplex
PCIe tabanlı, NVMe protokolü
Maks. Hız
HS400: 400 MB/s
UFS 3.1: 2.100 MB/s
iPhone 15 Pro: ~3.000 MB/s
Komut Yapısı
CMD, tek komut kuyruğu
SCSI komutları, çoklu kuyruk
NVMe komut kuyruğu
Tipik Arıza
Wear-out, kontrolcü çöküşü
Link eğitimi hatası, FW uyumsuzluğu
Mantıksal bozulma, güç kesintisi
Onarım Kolaylığı
Chip-off mümkün (JEDEC standardı)
Chip-off mümkün (BGA standardı)
Chip-off mümkün değil (Secure Enclave)
Kullanım Dönemi
2010-2018 (giriş seviyesi 2020+)
2017-günümüz
iPhone 6s ve sonrası
eMMC entegrelerinde NAND hücreleri ve kontrolcü tek bir paket içinde yer alır. UFS entegrelerinde ise daha gelişmiş bir kontrolcü mimarisi kullanılır ve WriteBooster, HPB (Host Performance Booster) gibi performans artırıcı özellikler bulunur. Apple’ın NVMe tabanlı özel NAND yapısı ise SoC ile doğrudan entegredir ve Secure Enclave güvenlik çipiyle birlikte çalışır.
Depolama entegreleri BGA (Ball Grid Array) paketleme teknolojisiyle üretilir. Paket tipi, entegrenin fiziksel boyutlarını, pin sayısını ve lehimleme yöntemini belirler. Yanlış paket tipi seçimi, anakart üzerinde kısa devre veya bağlantı kopukluğuna yol açar.
Paket Tipi
Pin Sayısı
Boyut (mm)
Kullanım Alanı
Örnek Entegre
BGA153
153 pin
11.5 x 13.0
eMMC 4.5/5.0/5.1 (16-64GB)
Samsung K9PGD8U7A, KLMAG1JETD
BGA169
169 pin
12.0 x 16.0
eMMC 5.1 (64-128GB)
Hynix H26M64002BNR
BGA254
254 pin
11.5 x 13.0
UFS 2.1/3.0/3.1
SK Hynix H9HQ21AFAMMAER
Özel (Apple)
Değişken
SoC entegre
iPhone NVMe NAND
Apple NAND (proprietary)
Servis Uyarısı: Entegre değişimi yapılırken mutlaka orijinal kapasite ve paket tipi korunmalıdır. Düşük kapasiteli entegre yüksek kapasiteli yazılımı kaldıramaz; farklı paket tipi ise anakart delik dizilimi uyumsuzluğuna yol açar. JEDEC standardına uygun olmayan entegreler boot sorununa neden olur.
2. NAND Arızası Belirtileri ve Teşhis Protokolü
2.1 Yazılımsal Belirtiler
NAND arızasının yazılımsal belirtileri, kullanıcı tarafından kolayca fark edilebilen ve genellikle yazılım yenileme ile çözülebilen semptomlardır. Ancak bu belirtilerin altında yatan nedenin donanımsal olabileceği unutulmamalıdır.
iPhone Platformunda Yazılımsal Belirtiler
“Connect to iTunes” döngüsü (Recovery Mode)
DFU moduna geçişte başarısızlık
Yazılım güncellemesi sırasında donma (%80-%90 aralığı)
Uygulama yüklenirken beklenmedik kapanma
Kamera uygulaması açılmama veya çökme
Ayarlar menüsünde depolama bilgisi gösterilmemesi
iCloud yedekleme hatası
Android Platformunda Yazılımsal Belirtiler
“No internal storage” veya “Depolama hatası” uyarısı
Bootloop (sürekli yeniden başlama döngüsü)
Uygulama donması ve “Uygulama durduruldu” hatası
Yavaş sistem performansı ve açılış gecikmesi
Fotoğraf/video kaydedilememe
Fabrika ayarlarına sıfırlama sonrası hata devamı
Fastboot modunda “data” bölümü okunamama
2.2 Donanımsal Belirtiler
Donanımsal NAND arızaları, yazılım müdahalesiyle çözülemeyen ve fiziksel onarım gerektiren durumlardır. Bu belirtiler genellikle anakart seviyesinde voltaj ölçümü ve sinyal takibi ile teşhis edilir.
Belirti
Olası Donanımsal Neden
Teşhis Yöntemi
Öncelik
Telefon hiç tepki vermiyor (tam ölü)
PP_VCC_MAIN kopukluğu, PMIC arızası, NAND güç yolu kısa devre
Multimetre ile PP_BATT_VCC ve PP_VCC_MAIN ölçümü
KRİTİK
Titreşim var ama logo gelmiyor
NAND boot bölümü bozuk, SoC-NAND bağlantı kopukluğu
Osiloskop ile AP_TO_NAND_RESET_L sinyali kontrolü
YÜKSEK
Apple logosunda takılı kalma
NAND hücre bozulması, baseband-NAND uyumsuzluğu
iTunes hata kodu kontrolü, NAND voltaj ölçümü
ORTA
Yazılım güncellemesi %80’de hata
Baseband çip arızası, NAND-CPU bağlantı kopukluğu
Hata kodu analizi, baseband direnci ölçümü
ORTA
“Depolama dolu” uyarısı (boş alan varken)
NAND bad block artışı, wear-out
F64Box / Easy JTAG ile sağlık raporu
DÜŞÜK
Isınma şarj sırasında
NAND iç kısa devre, PMIC aşırı akım çekimi
Termal kamera, akım tüketim ölçümü
YÜKSEK
2.3 Apple Hata Kodları ve NAND İlişkisi
Apple cihazlarında iTunes/Finder üzerinden geri yükleme sırasında alınan hata kodları, arızanın kaynağını hızla belirlemede kritik öneme sahiptir. Aşağıdaki hata kodları doğrudan veya dolaylı olarak NAND/depolama arızasına işaret eder.
Hata Kodu
Açıklama
Olası Neden
Çözüm Önerisi
9
Hard disk, çip veya CPU sorunu; kırık board
NAND flash, CPU, anakart hasarı
Hard disk değişimi, CPU kontrolü, anakart onarımı
40
Restore recovery modunda seri numarası bulunamıyor. CPU hard diski tanımıyor.
NAND-CPU bağlantı kopukluğu, hava lehimlenmesi
Önce hard disk değişilmeli, direnç ölçümü yapılmalı
4013
6S sonrası modellerde baseband güç kaynağı veya hard disk arızası
Baseband güç kaynağı, NAND flash
Baseband indüktansları kontrol edilmeli
4014
Üst CPU veya ölü batarya, USB hava lehimlenmesi
CPU, batarya, USB bağlantısı
Batarya değişimi, USB lehim kontrolü
4005
Yazılım çıkarıldıktan sonra telefon hazırlanırken hata. CPU I2C veri yolu.
CPU I2C hattı, hard disk güç kaynağı
CPU çalışma koşulları kontrol edilmeli
2009, 21, 23
Batarya veya veri hattı sorunu
Batarya arızası, veri hattı kopukluğu
Batarya değişimi, veri hattı kontrolü
53
Baseband ve CPU eşleşmiyor. Farklı anakart değişimi sonrası da görülebilir.
Baseband-CPU uyumsuzluğu, Touch ID eşleşme hatası
Orijinal eşleşmiş parçalar kullanılmalı
iPhone 9 Hatası Özel Durum: iPhone’da 9 hatası, NAND hafıza entegresinin fiziksel arızalandığının en net göstergesidir. Yeni bir iOS yazılımı atılsa dahi hata devam eder ve ana ekran asla açılmaz. Bu durumda tek çözüm NAND değişimidir. NAND değişimi sonrası yedeği olmayan tüm veriler kaybolur, ancak cihaz tekrar çalışır hale gelir.
3utools nasıl kullanılır?
2.4 Android Platformunda Teşhis Adımları
Android cihazlarda NAND arızası teşhisi, platformun açık yapısı sayesinde daha fazla tanısal araç kullanılarak yapılabilir. Aşağıdaki protokol, teknik servis atölyelerinde kanıtlanmış bir sırayı yansıtır.
Görsel İnceleme: Anakart üzerinde su hasarı, yanık izi, konnektör hasarı veya entegre çevresinde korozyon olup olmadığını kontrol edin. Güncelleme öncesi düşme veya nem maruziyeti anamnezi alın.
Güç Testi: Multimetre ile batarya voltajını ölçün. PP_BATT_VCC ≥ 3,5V olmalıdır. Şarj adaptörüne bağlıyken akım tüketimini gözlemleyin: 0mA = güç yolu kopuk; yüksek akım = kısa devre.
Zorunlu Yeniden Başlatma: Güç + Ses Kıs tuş kombinasyonu veya donanımsal reset deliği ile zorunlu yeniden başlatmayı deneyin.
Flash Modu Kontrolü (Fastboot): USB bağlantısıyla fastboot/download moduna girişi deneyin. PC tarafında tanıma oluyorsa sorun yazılım katmanındadır.

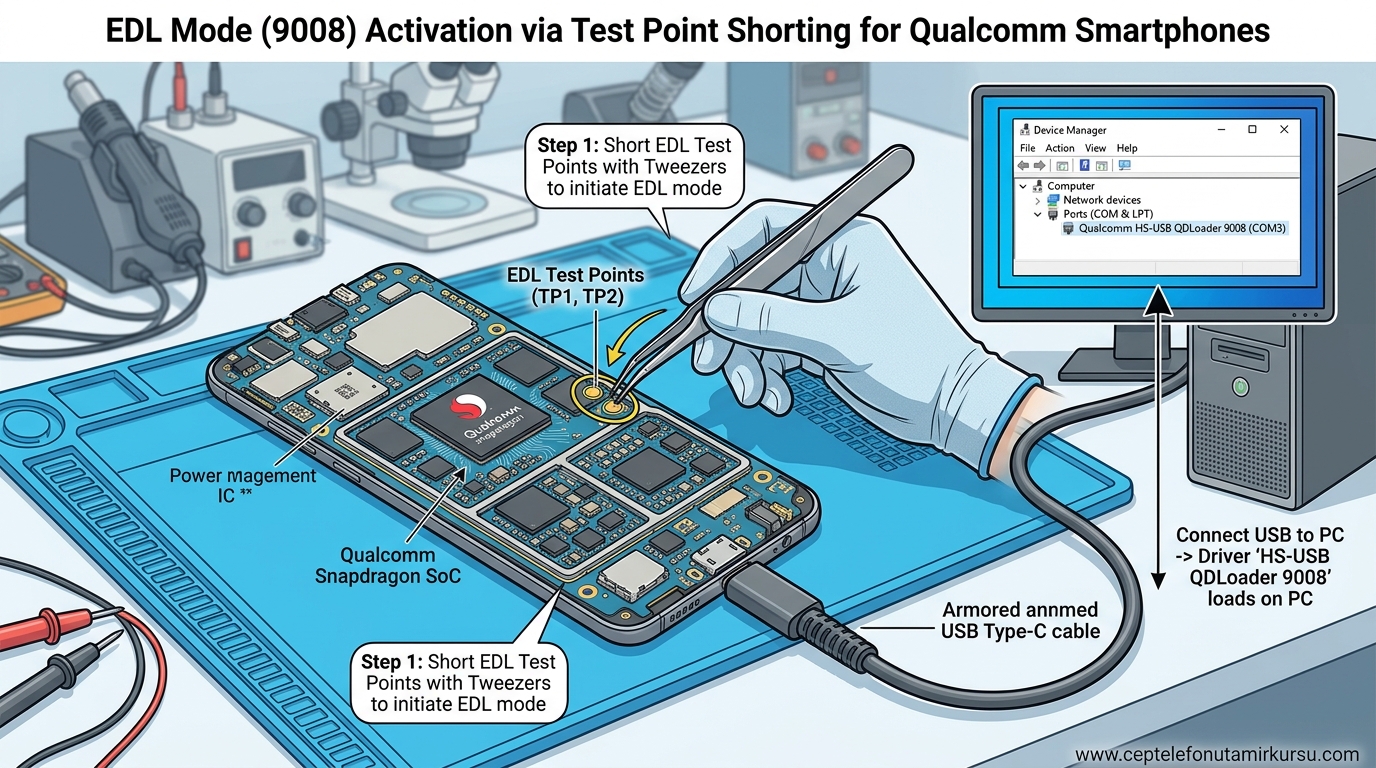

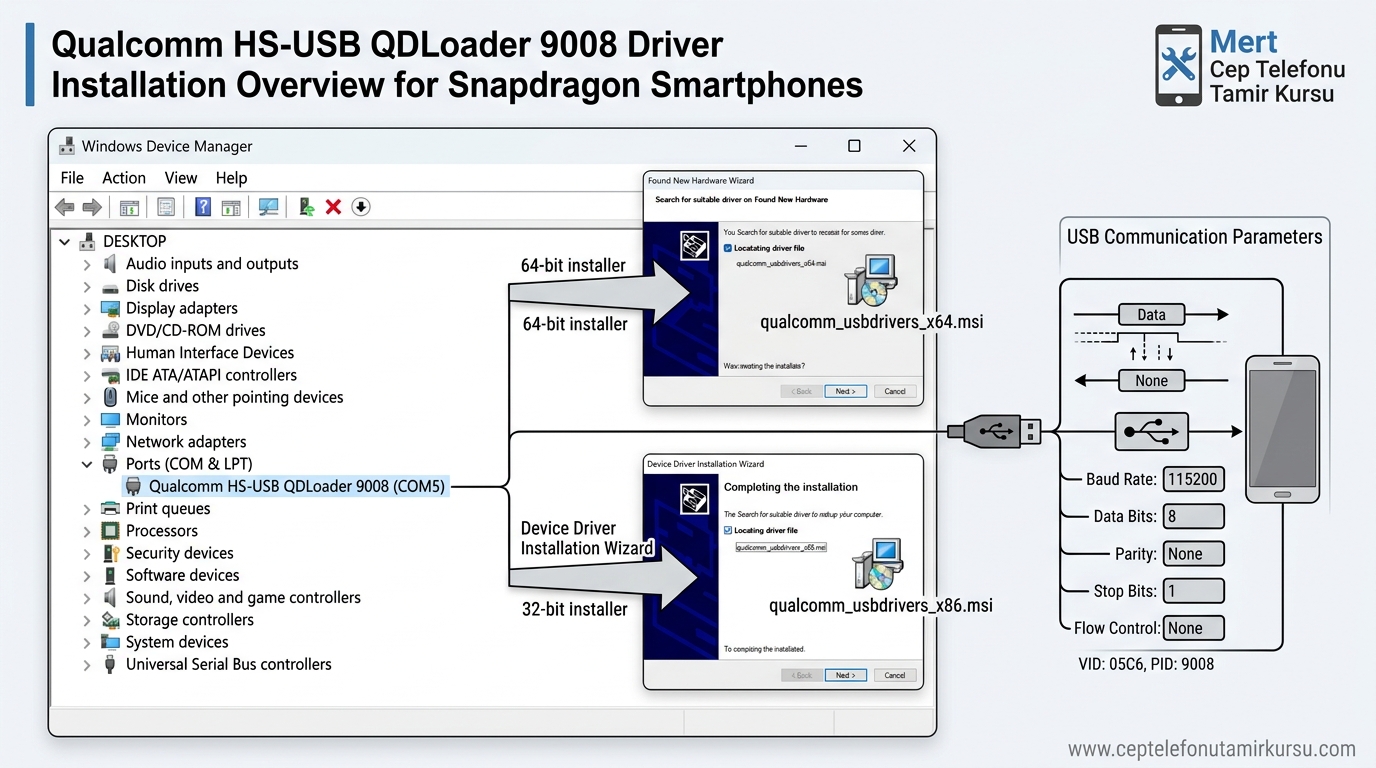

EDL Modu: Fastboot çalışmıyorsa, Qualcomm cihazlar için EDL test noktasına bağlanarak donanım seviyesinde erişim sağlayın.
eMMC/UFS Sağlık Testi: F64 Box veya Easy JTAG Plus ile depolama entegresini doğrudan okuyun. Read/Write testi ve sağlık raporu alın.
CPU / Donanım Isı Kontrolü: Termal kamera veya ısıya duyarlı etiket ile SoC ve PMIC bölgelerinde anormal ısılanma var mı kontrol edin.
Son Aşama: Tüm adımlar başarısızsa depolama entegresinin kullanım ömrünü tükettiği düşünülmeli ve entegre değişimi planlanmalıdır.
Teşhis İpucu: USB bağlantısında cihazın PC tarafında tanınıp tanınmadığı, arızanın yazılım mı yoksa donanım mı kaynaklı olduğunu hızla ayırt eder. Tanınma = yazılım sorunu; tanınmama = güç yolu veya depolama entegresi sorunu.
3. Kritik Voltaj Ölçüm Noktaları ve Değerleri
3.1 Güç Yolu Voltajları (PP_BATT_VCC, PP_VCC_MAIN)
Güç yolu analizi, NAND arızası teşhisindeki ilk ve en kritik adımdır. Cihazın güç alıp almadığını, güç yönetim entegresinin (PMIC) doğru çalışıp çalışmadığını ve depolama entegresine ulaşan voltajın yeterli olup olmadığını belirler.
Düşük = LDO arızası; kamera ve sistem başlatma etkilenir
PP1V8_FCAM_CONN
Ön Kamera 1.8V Besleme
Kamera / Güç
1.8V ±5%
Multimetre
Düşük = PMIC LDO çıkış arızası
3.2 Depolama Entegre Besleme Voltajları
eMMC ve UFS entegreleri, çalışmak için birden fazla voltaj seviyesine ihtiyaç duyar. Bu voltajlar genellikle PMIC üzerindeki LDO (Low Drop-Out) regülatörlerden veya DC-DC dönüştürücülerden sağlanır.
Z3x EasyJTAG
Voltaj Adı
Değer
Görev
Kaynak
Arıza Etkisi
VCCQ (I/O Voltajı)
1.8V / 3.3V
eMMC/UFS veri yolu beslemesi
PMIC LDO
Veri iletişimi kesilir; cihaz tanınmaz
VCC (Çekirdek Voltajı)
2.7V – 3.6V
NAND hücre dizisi beslemesi
PMIC DCDC
NAND hücreleri çalışmaz; tam ölü
VCCQ2 (UFS özel)
1.2V
UFS M-PHY arayüzü beslemesi
PMIC LDO
UFS link eğitimi başarısız
VCCQ1 (eMMC özel)
1.8V / 3.3V
eMMC CMD/DAT yolu beslemesi
PMIC LDO
eMMC komut iletişimi kesilir
VPP (Programlama Voltajı)
12V (pump içinde)
NAND hücre yazma/silme voltajı
Entegre içi charge pump
Yazma/silme başarısız; read-only mod
Ölçüm Protokolü: Voltaj ölçümü yapılırken mutlaka batarya bağlı olmalı ve cihaz açık konumda (veya şarja takılı) olmalıdır. Bataryasız ölçümde PMIC koruma moduna geçebilir ve yanlış değerler okunabilir. Osiloskop kullanımında probe ground’u mutlaka AGND (Analog Ground) noktasına bağlayın.
3.3 Sinyal Yolu Ölçümleri
Depolama entegresinin SoC ile olan iletişimi, saat sinyalleri ve reset hatları üzerinden gerçekleşir. Bu sinyallerin osiloskop ile kontrol edilmesi, bağlantı bütünlüğünü doğrular.
Sinyal Adı
Türkçe Anlamı
Kategori
Frekans/Değer
Ölçüm Yöntemi
AP_TO_NAND_RESET_L
Ana İşlemciden Depolamaya Reset
Depolama / PCIE
LOW aktif (0V = reset)
Osiloskop veya multimetre
PCIE_AP_TO_NAND_REFCLK_P
Ana İşlemciden Hard Disk PCIE Arayüzüne Referans Saat
Depolama / PCIE
100 MHz diferansiyel
Osiloskop diferansiyel ölçüm
PCIE_AP_TO_NAND_RESET_L
Ana İşlemciden Hard Disk PCIE Arayüzüne Reset
Depolama / PCIE
LOW aktif
Osiloskop
SLEEP_CLK
Uyku Saati / Ana Konuşma Sinyali
Baseband / Saat
32.768 kHz
Osiloskop frekans ölçümü
XTAL_19P2M_OUT
19.2MHz Saat Sinyal Çıkışı
Saat / Osilatör
19.2 MHz
Osiloskop frekans ölçümü
I2C_AP_TO_CODEC_SCLK
Ana İşlemciden Ses Kodlayıcı SPI’sine Saat Sinyali
Ses / SPI
400 kHz – 3.4 MHz
Osiloskop
4. Depolama Entegreleri Veritabanı ve Arıza Analizi
eMMC entegreleri, giriş ve orta segment cep telefonlarında yaygın olarak kullanılır. Aşağıdaki tablo, servis pratiğinde en sık karşılaşılan eMMC entegrelerinin teknik özelliklerini, arıza belirtilerini ve çözüm yöntemlerini içerir.
Entegre / IC Adı
Standart
Kapasite
Arıza Belirtileri
Olası Arıza Nedeni
Çözüm Yöntemi
Kullanılan Cihazlar
Samsung K9PGD8U7A
eMMC 4.5
16-32GB TLC
Telefon açılmıyor, yavaş boot, depolama hatası
NAND hücre bozulması, aşırı yazma, voltaj dalgalanması
NAND programlama aracı ile yeniden yazma; chip-off veri kurtarma
UFS entegreleri, amiral gemisi ve üst segment cihazlarda kullanılan yüksek performanslı depolama çözümleridir. Link eğitimi (link training) ve firmware uyumluluğu, eMMC’ye göre daha karmaşık arıza modellerine yol açar.
Apple cihazlarında kullanılan NVMe tabanlı özel NAND yapısı, SoC ile doğrudan entegredir ve Secure Enclave güvenlik çipiyle birlikte çalışır. Bu yapı, chip-off veri kurtarma yöntemini imkansız kılar.
Apple NAND (Proprietary NVMe)
Görev: Özel NVMe tabanlı; 3D TLC; SoC ile entegre
Arıza Belirtileri: “Connect to iTunes”, dış depolama görünmüyor
Olası Arıza Nedeni: Mantıksal bozulma, güç kesintisi
Çözüm Yöntemi: DFU restore; chip-off mümkün değil (Secure Enclave)
Kullanılan Cihazlar: iPhone 6s ve üzeri tüm modeller
Dönem: NVMe — 2015+
Kritik Uyarı: Apple cihazlarında NAND değişimi sonrası, yeni entegre üzerine orijinal seri numarası (SN), IMEI, WiFi MAC adresi ve biyometrik verilerin yazılması gerekir. Bu işlem olmadan Face ID, Touch ID ve iCloud aktivasyonu çalışmaz. NAND değişimi Apple yetkili servisleri dışında tam fonksiyonellik sağlamayabilir.
5. Yazılımsal Çözüm Yöntemleri
5.1 DFU Modu ve iTunes/Finder Geri Yükleme (iPhone)
Device Firmware Upgrade (DFU) modu, Apple cihazlarının en derin yazılım kurtarma modudur. Bootloader ve işletim sistemi tamamen çalışmıyor olsa dahi donanım seviyesinde firmware yazmayı sağlar.
Side tuşunu basılı tutarken Volume Down tuşunu da 5 saniye basılı tutun
Side tuşunu bırakın, Volume Down’u 10 saniye daha tutun
Ekran tamamen siyah kalacak; iTunes “recovery mode” uyarısı verecek
iPhone 7/7 Plus DFU Modu
iPhone’u bilgisayara bağlayın
Güç + Volume Down tuşlarına aynı anda basın
8 saniye sonra Güç tuşunu bırakın
Volume Down tuşunu 10 saniye daha basılı tutun
Ekran siyah kalacak; iTunes tanıyacak
DFU Başarı Kriteri: Ekran tamamen siyah olmalıdır (Apple logosu görünmemeli). iTunes/Finder “Bir iPhone kurtarma modunda algılandı” mesajı vermelidir. DFU modunda cihazın ekranı hiçbir şey göstermez; bu, normal recovery modundan ayırt edici özelliğidir.
5.2 EDL Modu ve Qualcomm Flash Araçları (Android)
Emergency Download (EDL) modu, Qualcomm tabanlı Android cihazlarda bootloader ve işletim sistemi tamamen çalışmıyor olsa dahi donanım seviyesinde firmware yazmayı sağlar. EDL moduna geçmek için cihazın test noktalarına (test points) kısa devre yapılması veya özel kablo kullanılması gerekir.
Araç
Kullanım Alanı
Desteklediği İşlemler
Not
QPST / QFIL
Qualcomm cihazlar
Firmware flash, partition yazma, NV restore
Qualcomm resmi aracı; ücretsiz
F64 Box
eMMC/UFS doğrudan erişim
Chip-off okuma/yazma, sağlık test, firmware yenileme
Donanım box gerektirir; ücretli
Easy JTAG Plus
eMMC/UFS/ISP
JTAG pinout tespiti, direkt NAND erişimi, bootloader bypass
Firmware flash, bootloader kilidi, yazılım onarımı
Kredi sistemi; ücretli
5.3 Fastboot ve Bootloader Kurtarma
Fastboot, Android cihazların bootloader seviyesinde komut almasını sağlayan bir protokoldür. Bootloader hasarsız ancak sistem bölümü bozuksa, fastboot üzerinden partition yenileme yapılabilir.
PC (ADB/Fastboot)→USB VBUS (5V)→USBHS_P/USBS_N→USB Kontrolör (SoC içi)→Bootloader→Fastboot Komut İşleme
fastboot erase userdata — Kullanıcı verilerini sil (factory reset)
fastboot reboot bootloader — Bootloader’ı yeniden başlat
fastboot oem unlock — Bootloader kilidini aç (destekleyen cihazlarda)
Önemli Not: Fastboot komutları partition seviyesinde müdahale içerir. Yanlış komut kullanımı cihazı tamamen kullanılamaz hale getirebilir. Özellikle fastboot flash komutlarında doğru partition adı ve dosya kullanılmalıdır.
5.4 F64 Box, Easy JTAG Plus ve Chip-Off Teknikleri
Yazılım yenileme işlemleri sonuç vermediğinde, depolama entegresine doğrudan erişim gerekebilir. Bu durumda F64 Box veya Easy JTAG Plus gibi donanım araçları kullanılarak entegre üzerinden okuma/yazma işlemleri yapılır.
F64 Box İşlem Adımları
Cihazı sökün ve anakartı hazırlayın
eMMC/UFS pinout haritasını belirleyin
F64 Box adaptörünü entegreye bağlayın
UFI yazılımında cihaz modelini seçin
“Read Full Dump” ile tam yedek alın
“Health Check” ile entegre durumunu kontrol edin
Gerekirse “Write Full Dump” ile firmware yenileyin
Chip-Off Veri Kurtarma
Entegreyi anakarttan sıcak hava istasyonu ile sökün
BGA lehim toplarını temizleyin
Chip-off soketine entegreyi yerleştirin
Programlama adaptörü ile doğrudan okuma yapın
Ham NAND dump’ını analiz edin
ECC düzeltmesi ve dosya sistemi rekonstrüksiyonu
Kullanıcı verilerini kurtarın
Chip-Off Sınırlamaları: Apple cihazlarda Secure Enclave ve şifreli depolama nedeniyle chip-off veri kurtarma mümkün değildir. Ayrıca UFS entegrelerinde veri şifrelemesi (hardware encryption) aktifse, ham dump okunamaz durumdadır. Chip-off öncesi cihazın şifreleme durumu mutlaka kontrol edilmelidir.
6. Donanımsal Onarım Teknikleri
6.1 Reballing İşlemi ve BGA Yenileme
Reballing, BGA (Ball Grid Array) paketlemeli entegrelerde zaman içinde yorulan, mikro çatlaklar oluşan veya düzensiz ısı döngüleri nedeniyle bağlantı kopukluğu gelişen lehim noktalarının yenilenmesi işlemidir. NAND, eMMC, UFS, PMIC ve SoC entegreleri için sıklıkla uygulanır.
Reballing Başarı Kriterleri: X-ray görüntülemede lehim toplarında bridge (köprü) oluşmamalı, void (boşluk) oranı %25’in altında olmalı ve entegre hizalaması ±0.05mm tolerans içinde olmalıdır. Reballing sonrası cihazın ilk açılışında termal kamera ile entegre sıcaklığı izlenmelidir.
6.2 PCB Yolu Tamiri ve Jumper Atma
Güncelleme sonrası ölü telefon arızasına eşlik eden fiziksel hasar (düşme, su) veya üretim hatası nedeniyle bakır yolun (trace) kopmuş ya da yıpranmış olabileceği durumlar mevcuttur. Kritik sinyal yollarında kopukluk tespit edildiğinde onarım yapılır.
Kritik Yollar ve Onarım Yöntemleri:
AP_TO_NAND_RESET_L — 0.1mm bakır tel jumper hattı (köprü) çekilir
PP_VCC_MAIN — Yüksek akım taşıyan yol; kalın bakır tel (0.2mm) kullanılır
PCIE_AP_TO_NAND_REFCLK_P/N — Diferansiyel sinyal; eş uzunlukta çift jumper
I2C hatları (SDA/SCL) — İletken boya veya ince jumper teli
MIPI hatları — Yüksek hızlı sinyal; jumper önerilmez; yol tamir levhacığı (trace repair patch) kullanılır
Jumper Atma Kuralları: Jumper teller mümkün olduğunca kısa olmalıdır. Yüksek frekanslı sinyallerde (MIPI, PCIe) jumper kullanımı sinyal bütünlüğünü bozabilir; bu durumlarda PCB delikten delikeye (via-to-via) yol tamiri tercih edilmelidir. Jumper sonrası multimetre ile süreklilik (continuity) ve yalıtım (isolation) testi yapılmalıdır.
6.3 Entegre Değişimi ve Uyumluluk Kriterleri
Reballing işlemine rağmen entegre sağlıklı çalışmıyorsa ya da NAND hücre hasar oranı geri dönülemez düzeydeyse komple entegre değişimi gerekir. Entegre değişiminde aşağıdaki uyumluluk kriterleri mutlaka sağlanmalıdır.
Uyumluluk Kriteri
Açıklama
Uyumsuzluk Sonucu
Kapasite Eşleşmesi
Yeni entegre, orijinal kapasiteye eşit veya daha büyük olmalı
Düşük kapasite = yazılım sığmama; boot hatası
Paket Tipi (BGA)
BGA153, BGA169, BGA254 gibi pin dizilimi aynı olmalı
Farklı paket = anakart delik uyumsuzluğu; kısa devre
Protokol Standardı
eMMC 5.1 yerine eMMC 5.1; UFS 3.1 yerine UFS 3.1
Protokol farkı = SoC tanımama; boot hatası
Üretici Firmware
Aynı üretici veya uyumlu firmware sürümü
Firmware uyumsuzluğu = performans düşüklüğü; stabilite sorunu
Voltaj Seviyeleri
VCC, VCCQ, VCCQ2 voltajları aynı olmalı
Voltaj farkı = entegre hasarı; anakart kısa devre
7. Entegre Değişimi Sonrası Yazılım Yükleme
Donanımsal onarım tamamlandıktan sonra cihazın orijinal firmware ile başlayabilmesi için yazılım yükleme işlemi yapılmalıdır. Bu süreç, entegre tipine ve platforma göre değişiklik gösterir.
Android Cihazlarda İşlem Akışı
Yeni eMMC/UFS entegresini anakarta lehimleyin
F64 Box veya Easy JTAG ile entegreyi doğrudan bağlayın
Bootloader ve partition tablosunu yazın
Factory firmware (full ROM) yükleyin
NV/Radio bölümlerini orijinal değerlere ayarlayın
IMEI ve MAC adreslerini yazın (yasal çerçevede)
Cihazı ilk açılış için hazırlayın
iPhone Cihazlarda İşlem Akışı
Yeni NAND entegresini anakarta lehimleyin
NAND programlama aracı ile seri numarası yazın
WiFi/BT MAC adreslerini yazın
Region bilgilerini yapılandırın
DFU moduna alın ve iTunes/Finder ile geri yükleyin
Aktivasyon kilidi kontrolü yapın
Biyometrik sensör eşleştirmesini kontrol edin
Onarım Başarı Kriterleri: Onarım sonrası cihazın orijinal firmware ile tam olarak başlayabilmesi, depolama kapasitesinin doğru görünmesi ve güncelleme döngüsünü sorunsuz tamamlayabilmesi başarılı onarımın göstergesidir. Onarım sonrasında bir yazılım güncellemesi daha çalıştırılarak entegrenin dayanımı doğrulanmalıdır.
8. Sık Sorulan Sorular ve Servis Notları
Soru 1: Güncelleme sonrası telefon neden tamamen ölü kalıyor?
Güncelleme sırasında batarya bitmesi, bozuk firmware paketi, eMMC/UFS depolama hasarı veya yazılım flash döngüsünün kesilmesi telefonu yanıtsız bırakabilir. PMIC güç yolu kontrolü ve firmware yeniden yazma ilk adım olmalıdır. PP_BATT_VCC’nin 3.5V altında olması, güncelleme sırasında entegrenin koruma moduna geçmesine ve yazma tamponunun kaybolmasına neden olur.
Soru 2: Logo gelmiyor ama telefon titreşiyor — bu ne anlama geliyor?
Titreşim varsa telefon PMIC düzeyinde güç alıyor demektir. Logo gelmemesi boot/sistem dosyalarının hasar gördüğüne ya da eMMC/UFS entegresinin arızalı olduğuna işaret eder. Fastboot veya EDL moduna girişi deneyin; başarılıysa yazılım flash yeterli olabilir. Başarısızsa AP_TO_NAND_RESET_L sinyalini osiloskop ile kontrol edin.
Soru 3: eMMC mi UFS mi güncelleme arızasına daha yatkın?
eMMC 4.5/5.1 entegrelerinde wear-out ve voltaj dalgalanmalarına bağlı hücre bozulması daha sık görülür. Samsung K9PGD8U7A (eMMC 4.5) ve KLMAG1JETD (eMMC 5.1) serisi entegrelerde bu tablo özellikle sık raporlanmaktadır. UFS 2.1/3.0/3.1 entegreleri daha dayanıklı olmakla birlikte link eğitimi hatası ve HPB FW uyumsuzlukları ölü telefon arızasına yol açabilir. Her iki türde de güncelleme sırasında kesintisiz güç şarttır.
Soru 4: Güncelleme sonrası bootloop — yazılım mı, donanım mı?
Bootloop çoğunlukla yazılım kaynaklıdır. Önce flash modu üzerinden firmware yenilemeyi deneyin. Başarısız olursa, eMMC/UFS sağlık testine geçin. Depolama entegresi yazılabiliyorsa sorun yazılım; yazılamıyorsa donanım hasarı söz konusudur. F64 Box ile “Health Check” yapılması bu ayrımı netleştirir.
Soru 5: Apple iPhone güncelleme sonrası ölü kaldı, ne yapmalıyım?
DFU moduna alın: iPhone 8 ve sonrası için önce Vol+, sonra Vol-, ardından güç tuşunu 8 saniye basılı tutup Vol+ ve Vol-‘u bırakın, güç tuşu 5 saniye daha basılı kalsın. iTunes/Finder’da “Geri Yükle”yi seçin. Başarısız olursa, batarya voltajını ve PP_VCC_MAIN hattını ölçün. Hata kodu 9, 4013 veya 4014 alınıyorsa NAND veya CPU arızası şüphesi vardır.
Soru 6: Güncelleme sırasında cihaz kapandı, veri kurtarılabilir mi?
eMMC/UFS entegresi fiziksel olarak hasarlı değilse, yazılım yenileme ile cihaz kurtarılabilir ve mevcut kullanıcı verilerine erişilebilir. Ancak entegrenin ciddi wear-out yaşamışsa ya da yazma tamponu bozulmuşsa veri kaybı yaşanabilir. Bu durumda profesyonel chip-off veri kurtarma yöntemi değerlendirilebilir; ancak Apple cihazlarda Secure Enclave nedeniyle bu yöntem uygulanamaz.
9. Kaynakça ve Teknik Referanslar
Bu rehberde kullanılan teknik veriler, aşağıdaki kaynaklardan derlenmiştir:
SK Hynix UFS Technical Reference Manual (H9HQ21AFAMMAER)
Micron eMMC Product Specification (MTFC64GAPALBH)
Texas Instruments Power Management IC Application Notes
Yasal Uyarı: Bu rehberde anlatılan teknik işlemler, eğitim ve profesyonel teknik servis kullanımı amacıyla hazırlanmıştır. IMEI değişimi, seri numarası manipülasyonu ve yetkisiz yazılım müdahaleleri yasalara aykırı olabilir. Tüm işlemler yasal çerçevede ve cihaz sahibinin bilgisi dahilinde yapılmalıdır.
Cep Telefonu NAND Arızası Teknik Servis Rehberi 2026
Kaynak: ceptelefonutamirkursu.com | Teknik Başvuru Kaynağı
Mert_Egitim
