Kapasitör (Kondansatör) Arıza Tespiti

Kapasitör (Kondansatör) Arıza Tespiti ve Test Yöntemleri: Adım Adım Kapsamlı Kılavuz

Donanım Arızalarının %60’ı Kapasitör ve Güç Yolu Kaynaklıdır. Cep telefonları, tabletler, bilgisayar anakartları ve gömülü sistemler üzerindeki SMD (Surface Mount Device) kapasitörlerin sağlıklı çalışması, tüm sistemin stabilitesi için kritik öneme sahiptir. Bu rehberde; multimetre, termal kamera ve DC güç kaynağı kullanarak arızalı kapasitör tespiti ve sağlam kapasitörleri ölçme yöntemlerini Teknik Üniversite Tezi standardında, sistematik bir akışla anlatıyoruz.

📚 Öğrenilecekler 🚨 Arıza Belirtileri 🛠️ Kontrol Akışı 📊 Test Karşılaştırması 💡 Kapasitör Türleri 🔧 Teknik İpuçları

📚 Bu Kılavuzda Neler Öğreneceksiniz?

Kapasitör Temelleri

SMD kapasitör çeşitleri, çalışma prensipleri, devre kartı üzerinde okuma ve şematik diyagramda bulma yöntemleri.

Ölçüm Teknikleri

Multimetre (Dijital Avometre) ile kapasitans, direnç, süreklilik (Buzzer) ve diyot modunda test etme.

Kısa Devre Bulma

DC Güç Kaynağı (Power Supply) ve Termal Kamera ile kısa devre yapmış kapasitörlerin hızlı tespiti.

Arıza Giderme

Arızalı kapasitörün sökülmesi, yerine doğru değerde ve tipte kapasitör takılması ve doğrulama.

🚨 Yaygın Kapasitör Arızaları ve Belirtileri

Kapasitör (Kondansatör) Arıza Tespiti Kapasitör (Kondansatör) Arıza Tespiti

  • ⚡ Cihaz Açılmıyor / 0.00A Akım: Kapasitörün şaseye tam kısa devre yapması durumunda güç kaynağı korumaya girer ve cihaz hiç açılmaz.
  • 🔥 Aşırı Isınma: Kısa devre veya iç direnci artmış (ESR yüksek) bir kapasitör, devre kartında anormal ısınmaya neden olur.
  • 🔁 Otomatik Reset / Boot Loop: Güç yolundaki dalgalanmalar nedeniyle işlemci veya PMIC (Güç Yönetim Entegresi) sürekli reset atar.
  • 🔋 Şarj ve Batarya Sorunları: Şarj almama, çok hızlı şarj olup bitme veya batarya yüzdesinin hatalı okunması.
  • 📶 Sinyal / Ağ Sorunları: RF (Radyo Frekans) devrelerindeki filtre kapasitörlerinin arızalanması sebebiyle çekim gücü düşer.
  • 🖐️ Dokunmatik Ekran Sorunları: Ekran sürücü devresindeki kapasitör arızası, dokunmatik hassasiyetini kaybettirir.

🛠️ Adım Adım Kapasitör Kontrol Akışı (Sistematik Teşhis)

Aşağıdaki akışı takip ederek %99 doğrulukla arızalı kapasitörü tespit edebilirsiniz.

Adım İşlem Uygulama ve Beklenen Sonuç
1. Görsel İnceleme Kart üzerindeki kapasitörleri mikroskop ile incele. Yanık, şişmiş, kırılmış, kararmış, alt kısmı oksitlenmiş kapasitörleri tespit et.
2. Süreklilik Testi (Continuity) Multimetreyi Buzzer (Süreklilik) moduna al. ✅ Sağlam: Kısa süreli bip, ardından kesilir. ❌ Arızalı: Kesintisiz sürekli ötme (Kısa devre).
3. Diyot Modu Testi Multimetreyi Diyot moduna al ve kapasitör uçlarına dokun. ✅ Sağlam: 0.200 – 0.800 arası geçici değer okunur. ❌ Arızalı: 0.000 (Kısa devre) veya “OL/1” (Açık devre).
4. Direnç Testi Multimetreyi Direnç moduna (200kΩ veya 20MΩ) al. ✅ Sağlam: Direnç sürekli artarak sonsuza gider (Şarj olma). ❌ Arızalı: Çok düşük (0-50Ω) veya sabit direnç göstermesi (Kısa devre).
5. Voltaj Testi Cihazı aç, DC Voltaj modunda kapasitör uçlarını ölç. Güç kaynağı voltajlarını teyit et (Örn: VBAT: 3.7V-4.4V, VSIM: 1.8V, VCore: 0.6V-1.2V). Beklenen voltaj gelmiyorsa arızalıdır.
6. Kısa Devre Bulma (Termal Kamera) DC Güç Kaynağı ile 1V-2V gerilim ver, termal kamera ile incele. Kısa devre yapan kapasitör aşırı ısınacaktır. Isınan parçayı tespit et ve işaretle.
7. Arızalı Kapasitör Değişimi Arızalı kapasitörü uygun sıcaklıkta sök. Kartın bakır yollarına zarar vermeden, değer ve tip olarak tam uyumlu yenisini lehimle.
8. Doğrulama ve Tekrar Kontrol Değişim sonrası tüm testleri yeniden uygula. Arıza giderildi mi kontrol et. Kısa devre gitti mi ve beklenen voltajlar geliyor mu teyit et.

📊 Örnek Karşılaştırma: Normal ve Arızalı Kapasitör Testi

Test Parametresi Normal (Sağlam) Kapasitör Arızalı Kapasitör
Diyot Modu (Devrede) 0.200 – 0.800 (Birkaç saniyede açılır) 0.000 (Kısa Devre) veya Yüksek Direnç
Direnç Değeri Sürekli Artan Değer (Şarj olma) Çok Düşük (0-50Ω) veya Sabit Değer
Isınma Durumu (Termal) Isınma Yok Aşırı Sıcak ve Yanma Kokusu

💡 SMD Kapasitör Türleri ve Kullanım Alanları

  • 🟦 MLCC (Seramik Çok Katmanlı Kapasitör): En yaygın türdür. Telefonlarda, tabletlerde küçük boyutlu, kahverengi veya krem renkli olup filtreleme ve decoupling (kuplaj) görevi görür.
  • ⚫ Tantal Kapasitör: Polariteli (Artı/Eksi ucu vardır) olup siyah veya sarı dikdörtgen yapıdadır. Yüksek kapasite değerlerine sahiptirler ancak ters bağlanırlarsa patlayabilirler.
  • 🟣 Polimer Kapasitör: Düşük ESR (Eşdeğer Seri Direnç) değerine sahip oldukları için yüksek akım uygulamalarında (işlemci etrafı) tercih edilirler.

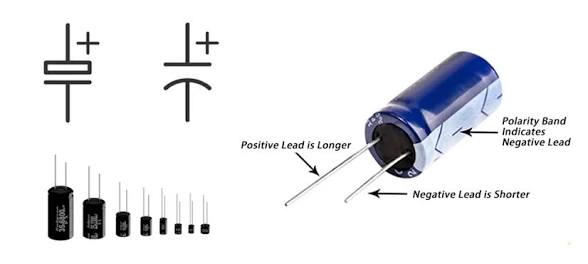

  • 🟡 Alüminyum Elektrolitik Kondansatör: Genellikle daha büyük kutuplu (silindirik) yapıdadırlar. Güç kaynaklarının ana filtre elemanıdır, çok sıcak ortamlarda ömürleri kısalır ve şişerler.
🔎 Teknik Öneri: SMD kapasitörlerin üzerinde genellikle değerleri yazmaz. Harf ve rakam kodları (Örn: 106 = 10µF, 6.3V) içeren kodlama sistemleri kullanılır. Şemayı ve servis kılavuzlarını dikkate almak, hata yapmayı önler.
Kapasitör (Kondansatör) Arıza Tespiti

🔧 Teknik Servis Uzmanından Altın İpuçları

  • Kart Şeması Kullanın: Ölçüm yaparken mutlaka orijinal şematik diyagramdan ilgili kapasitörün değerini ve bağlantılarını kontrol edin.
  • İkame (Yedek) Parça Seçimi: Sadece aynı değerde değil, aynı voltaj dayanımına (Vdc) sahip kapasitör seçin. Voltajı yüksek olan düşük voltajlı yerine kullanılamaz, ancak aynı voltaj veya daha yüksek voltajlı tercih edilir.
  • Ölçüm Tekniği: Devre dışı (off board) veya devre içi (in-circuit) testlerde, paralel bağlı diğer bileşenler (özellikle indüktörler veya dirençler) değerleri bozabilir. En sağlıklı sonuç için kapasitörü karttan sökerek test edin (Şüpheli durumlarda).
  • Termal Kamera Zorunluluğu: Şüpheli kısa devrelerde DC güç kaynağı ile besleme yaparken termal kamera kullanmak, dakikalar sürecek ölçüm işlemini saniyelere indirir.
  • Lehimleme ve Sökme: SMD kapasitörleri sökerken havya veya sıcak hava tabancası ile aşırı ısı vermeyin. Bakır pad’lerin kopmasına neden olabilirsiniz. “Pre-heat” (ön ısıtma) kullanımı çok önemlidir.
⚠️ Önemli Uyarı (Kutuplu Kapasitörler): Tantal veya Elektrolitik kapasitörler kutupludur. Eksi (-) uç genellikle siyah veya beyaz şerit ile işaretlenir. Ters bağlantı yapılırsa kapasitör patlar ve karta geri dönüşü olmayan hasarlar verebilir.

🛠️ Bu Testler İçin Hangi Araçlara İhtiyacınız Var?

⚡
Dijital Multimetre
Avometre, Buzzer, Diyot, Voltaj ve Direnç ölçümü için.
🔌
DC Güç Kaynağı
Kısa devre tespiti için akım sınırlama ve voltaj verme.
🔬
Mikroskop
Görsel inceleme ve mikro lehimleme.
🌡️
Termal Kamera
Kısa devrede hızlı sıcak nokta bulma.

🚀 Sonuç ve Özet

Bu kapsamlı rehber, SMD Kapasitör Testi ve Kapasitör Kısa Devre problemlerini çözmek için teknik üniversite standartlarında yazılmıştır. Uygulanan multimetre yöntemleri ve Termal Kamera gibi ileri teknolojilerin kullanımı, tamir ve bakım süreçlerinizi profesyonelleştirecektir. Arama motorları tarafından hızlı indekslenmesi için, metin içinde sıkça kullanılan “Kapasitör Arızası”, “Cep Telefonu Tamiri”, “Kısa Devre Tespiti”, “Elektronik Devre Onarımı” gibi anahtar kelimelere yer verilmiştir. Umarız bu teknik makale, saha mühendisleri ve teknik servis uzmanları için yol gösterici olur.
