RST Nedir? Tam Açılımı ve Anlamı

RST, İngilizce RESET kelimesinin kısaltmasıdır. Şemalarda karşınıza RST, RST_N, nRST veya SYS_RST gibi farklı etiketlerle çıkabilir; hepsi aynı işlevi ifade eder: bir entegre devreyi (IC) başlangıç durumuna zorla getiren kontrol sinyali.

Bunu servis masasında şöyle düşünün: Takılıp kalan bir bilgisayarı yeniden başlattığınızda ne olur? İşlemci sıfırlanır, RAM temizlenir, sistem baştan yüklenir. RST de tam olarak bunu yapar; fakat bunu bir mobil cihazın içindeki her IC için ayrı ayrı, milisaniyeler içinde gerçekleştirir.

Kısa tanım: RST hattı, IC’ler için bir “yenile” düğmesidir. Güç verildiği anda ya da hata tespit edildiğinde PMIC bu hattı tetikler, her IC temiz bir slate üzerinden başlar.

RST Sinyali Nasıl Üretilir ve Dağıtılır?

Mobil cihazda RST sinyalinin kaynağı neredeyse her zaman PMIC (Power Management IC — Güç Yönetim Entegresi)’dir. Cihaza güç verildiğinde PMIC önce kendi iç voltaj regülatörlerini stabil hale getirir, ardından her IC için sıralı Reset Pulse’ları üretir.

Bu sinyal aktif-düşük ya da aktif-yüksek olabilir. Şemada RST_N ya da nRST görüyorsanız bu aktif-düşük demektir: hat normalde HIGH konumdadır, reset uygulanacağı zaman kısa süreliğine LOW’a çekilir. Yalnızca RST etiketli hatlarda ise genelde tersi geçerlidir.

Sinyal Zamanlaması

Servis şemasına baktığınızda reset sinyalinin timing diyagramını inceleyin. PMIC tipik olarak şu adımları izler:

  1. Güç Rayları Stabil Hale Gelir
    Batarya bağlandıktan ya da güç tuşuna basıldıktan sonra PMIC VCC, VDD ve VBAT hatlarını regüle eder. Bu aşama tamamlanmadan RST üretilmez.
  2. Reset Pulse Üretilir (LOW → HIGH Geçişi)
    PMIC, ilgili IC’nin RST pinine kısa süreli bir darbe gönderir. Bu darbenin genişliği IC’nin datasheet’inde belirtilir; genellikle birkaç mikrosaniye ile birkaç milisaniye arasındadır.
  3. IC Başlangıç Durumuna Geçer
    Reset darbesi tamamlandıktan sonra IC iç register’larını temizler, bootloader’ı çalıştırır ya da fabrika konfigürasyonuna döner ve normal işleyişe hazır hale gelir.
  4. RST Hattı HIGH Konumda Sabit Kalır
    Normal çalışma süresince RST hattı yüksek seviyede (1.8V, 2.8V veya 3.0V) sabit durur. Bu seviyenin düşmesi ya da tamamen kaybolması arızaya işaret eder.

RST Sinyal Akış Diyagramı

Aşağıdaki diyagram, RST sinyalinin PMIC’ten farklı IC bloklarına nasıl dağıldığını gösterir. Servis şemasında bu bağlantıları izlediğinizde kopukluk ya da kısa devreyi hızla tespit edebilirsiniz.

// RST_FLOW — Güçten IC’ye Sinyal Dağılımı
BATARYA
Güç Kaynağı
PMIC
Reset Üretici
[RST SİNYALİ]
Dağıtım Hattı
└─ Birden fazla IC’ye dağılım:
CPU_RST
İşlemci IC
|
LCD_RST
Ekran Sürücü IC
|
CAM_RST
Kamera IC
|
CHG_RST
Şarj IC
|
RF_RST
RF / WiFi IC

Bu diyagram şunu gösterir: RST zincirinde PMIC çıkışı ya da hat üzerindeki bir direnç veya kondansatör hasar gördüğünde, aşağı akıştaki tüm IC’ler etkilenebilir. Bu nedenle servis sırasında önce PMIC çıkışını ölçün, ardından hat üzerinde ilerleyin.

RST Hattının Kullanıldığı IC’ler ve Diğer İsimleri

Modern akıllı telefon anakartlarında RST hattı neredeyse her kritik blokta bulunur. Şemayı incelerken aşağıdaki etiketlere rastladığınızda hepsinin RST sinyalinin bir varyantı olduğunu bilin:

Şema Etiketi Bağlı Olduğu Blok Arıza Belirtisi
CPU_RST Uygulama İşlemcisi (AP) Cihaz hiç açılmıyor, bootloader’a giremiyor
LCD_RST / RST_L Ekran Sürücü IC Ekran siyah, arka ışık yanıyor ama görüntü yok
CAM_RST Kamera IC “Kamera başlatılamadı” hatası, kamera uygulaması çöküyor
CHG_RST Şarj Yönetim IC Şarj algılanmıyor, şarj durumu değişmiyor
RF_RST / WIFI_RST RF / WiFi / BT IC WiFi bulunamıyor, sinyal yok, Bluetooth açılmıyor
AUDIO_RST Ses Codec IC Ses yok, hoparlör tanınmıyor, mikrofon çalışmıyor
SYS_RST / PWR_RST Genel sistem reset hattı Rastgele yeniden başlama, boot loop
RST_N / nRST Aktif-düşük reset (herhangi bir IC) Bağlı olduğu IC’ye göre değişir
Şemada RST hattını takip ederken pull-up dirençlerini atlama. Bu dirençler hattı boşta HIGH konumda tutar. Direnç açık devre olduğunda hat salınıma girer ve IC düzensiz davranabilir.

RST Hattını Nasıl Ölçersiniz?

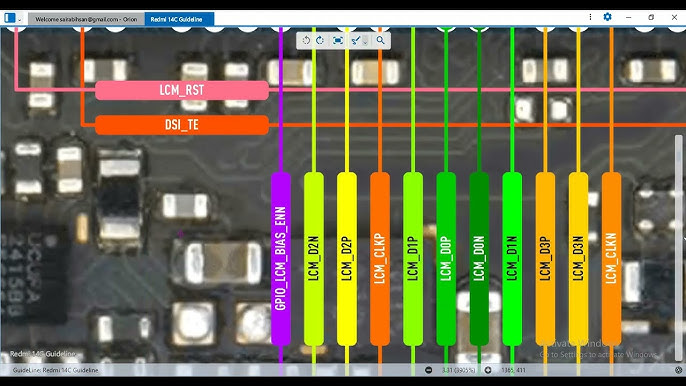

RST hattı, reset sinyali, PMIC reset, LCD_RST arıza, CAM_RST, telefon açılmıyor, boot loop, RST voltaj ölçümü

RST hattı ölçümü iki farklı cihazla yapılır: multimetre ve osiloskop. Her ikisinin de servis masasında yeri farklıdır. Hangi ölçüm aracının ne zaman kullanılacağını bilmek, tanı sürenizi ciddi ölçüde kısaltır.

Multimetre ile RST Ölçümü (DC Voltaj Modu)

Multimetrenin sınırlaması şudur: yalnızca anlık DC voltajı okur, darbenin olup olmadığını anlayamazsınız. Buna rağmen statik arızalarda (hat tamamen ölü, toprak kısasına düşmüş vb.) oldukça hızlı bir ilk teste imkân tanır.

  1. Şemadan RST Pin Numarasını Bulun
    Hangi IC’nin RST hattını ölçeceğinizi belirleyin. Şemada ilgili IC’nin RST pinine bağlı test noktasını veya pull-up direncini işaretleyin.
  2. Güç Verilmeden Önce Direnç Ölçün
    Cihaz kapalıyken RST hattı ile GND arasındaki direnci ölçün. Çok düşük değer (birkaç ohm ya da kısa devre) hatta kısa devre olduğunu gösterir.
  3. Güç Açılırken Voltajı İzleyin
    Güç tuşuna basıldığı anda multimetre iğnesi önce 0V gösterir, ardından bir sıçrama ile 1.8V, 2.8V ya da 3.0V’a atlar ve orada sabit kalır. Bu normal davranıştır.
  4. Sonuçları Yorumlayın
    Hat sürekli 0V kalıyorsa: PMIC reset üretemiyor ya da hat kısaya düşmüş. Hat hedef voltajda ama IC çalışmıyorsa: sorun IC içindedir, RST hattı sağlam.

Osiloskop ile RST Ölçümü

Osiloskop RST tanısında asıl güçlü araçtır. LOW’dan HIGH’a geçiş darbesi görsel olarak ortaya çıkar. Darbe hiç oluşmuyorsa PMIC’te sorun var; darbe oluşuyor ama IC cevap vermiyorsa IC içinde sorun var demektir.

Osiloskop prob ucunu RST hattına, klipsi GND’ye bağlayın. Tetikleme modunu “Rising Edge” (yükselen kenar) olarak ayarlayın ve tek atımlı yakalamayı etkinleştirin. Güç tuşuna basın; ekranda temiz bir LOW→HIGH darbesi görmelisiniz.
Bazı RST hatları çok kısa süreli darbeler üretir (100µs altı). Düşük bant genişlikli osiloskoplar bu darbeleri kaçırabilir. Mümkünse en az 20 MHz bant genişliğine sahip bir osiloskop kullanın.

RST Hattı Bozulursa Ne Olur?

RST hattı arızaları, genellikle başka bir şeymiş gibi görünür. Cihazı getiren müşteri “ekran açılmıyor”, “kamera çalışmıyor” ya da “şarj olmuyor” diye şikâyet eder. Deneyimli teknisyen ise bu belirtilerin altında RST zincirini arar.

Cihaz Hiç Açılmıyor
CPU_RST veya SYS_RST hattı çalışmıyorsa işlemci başlatma döngüsüne giremez.
🔄
Boot Loop
RST hattı sürekli aktif kalıyor veya periyodik olarak tetikleniyorsa cihaz durmadan yeniden başlar.
🖤
Siyah Ekran
LCD_RST hattı kopuk ya da kısaya düşmüşse ekran sürücü IC hiç başlamaz.
📷
Kamera Açılmıyor
CAM_RST yoksa kamera IC, CPU’nun açma komutuna rağmen başlatma döngüsünü tamamlayamaz.
🔋
Şarj Algılanmıyor
CHG_RST hattı arızalıysa şarj IC yazılımla konuşamaz, şarj başlamaz.
📶
Sinyal Yok / WiFi Yok
RF ya da WiFi IC’inin RST hattı yoksa modem başlatılamaz, ağ bağlantısı kurulamaz.
RST hattını GND’e kısa devre yapmak, bağlı tüm IC’lerin sürekli reset durumunda kalmasına neden olur. Bu durum kimi zaman “ölü” gibi görünen ama aslında sağlam bir cihaza yol açar. Kısa devre tespiti için multimetreyi direnç moduna alın.

Gerçek Servis Senaryoları

Örnek 1 — Siyah Ekran, Dokunmatik Çalışıyor

Müşteri cihazı yere düşürdükten sonra ekran tamamen siyah olmuş. Dokunmatik geri bildirim veriyor (titreşim hissediliyor), ses çalıyor. Bu tablo sıklıkla LCD_RST hattına işaret eder.

Yapılacak işlem sırası: Şemada LCD_RST hattını izleyin → test noktasında voltaj ölçün → güç açıldığında 0V’tan hedef voltaja atlıyor mu kontrol edin → hat ölüyse PMIC çıkışından gelen direncin açık devre olup olmadığına bakın.

LCD_RST kısaya düşmüşse ekran IC zarar görmüş olabilir. Önce kısa devreyi çözmeden yeni ekran takmayın; aksi takdirde yeni IC de zarar görebilir.

Örnek 2 — Kamera “Başlatılamadı” Hatası

Kamera uygulaması açılınca anında hata veriyor. Ön kamera da çalışmıyor. Sisteme USB ile bağlandığınızda cihaz algılanıyor, yani CPU sağlam.

CAM_RST hattını şemada bulun. Osiloskopla kamera uygulaması açılırken hattı izleyin. Darbe hiç oluşmuyorsa PMIC ya da CPU tarafından reset komutu üretilemiyor demektir. Darbe oluşuyor ama kamera IC cevap vermiyorsa IC içi arıza söz konusudur.

Örnek 3 — Ara Ara Rastgele Yeniden Başlama

SYS_RST hattında intermittent (aralıklı) darbe üretimi yaşanıyorsa cihaz rastgele kapanır ya da yeniden başlar. Bu tipik olarak PMIC’teki yazılım güncelleme hatası, voltaj sarkması ya da anakart üzerinde gevşek/kopmuş bir via’dan kaynaklanır.

Bu tür aralıklı arızalar ısınma testine karşı hassastır. Cihazı küçük bir fırınla 60°C civarında ısıtın ve semptomun tekrarlanıp tekrarlanmadığını izleyin. Genleşme-büzülme döngüsünde ortaya çıkan gevşek bağlantılar bu şekilde yakalanabilir.
