Günümüz akıllı telefonlarında 5G ve LTE teknolojileri, karmaşık RF devreleri ve sinyal işleme sistemleri ile çalışmaktadır. Bir telefon tamir teknisyeni olarak, bu sistemlerin çalışma prensiplerini ve yaygın arıza noktalarını bilmek, profesyonel servis hizmeti sunmak için kritik öneme sahiptir. Bu rehberde, modern mobil şebeke mimarisini, RF transceiver sistemlerini ve anten modüllerini detaylı olarak inceleyeceğiz.

1. Mobil Şebeke Sistemlerine Giriş

Modern akıllı telefonlar, 5G NR (New Radio) ve LTE (Long Term Evolution) teknolojilerini destekleyen karmaşık bir RF alt sistemine sahiptir. Bu sistemler, kullanıcıların yüksek hızda veri iletişimi yapmasını, sesli görüşme gerçekleştirmesini ve düşük gecikmeli bağlantılar elde etmesini sağlar.

Temel Bileşenler: Bir mobil şebeke sistemi; RF transceiver, baseband işlemci, güç amplifikatörleri, anten modülleri ve SIM kart arayüzünden oluşur. Bu bileşenlerin her biri, telefonun şebeke bağlantısı için hayati öneme sahiptir.

5G teknolojisinin getirdiği yüksek frekanslar (sub-6 GHz ve mmWave), devre tasarımında yeni zorluklar ortaya çıkarmıştır. Bu frekanslarda sinyal kayıpları daha yüksek olduğundan, anten dizileri ve RF yolları çok daha hassas bir şekilde tasarlanmalıdır.

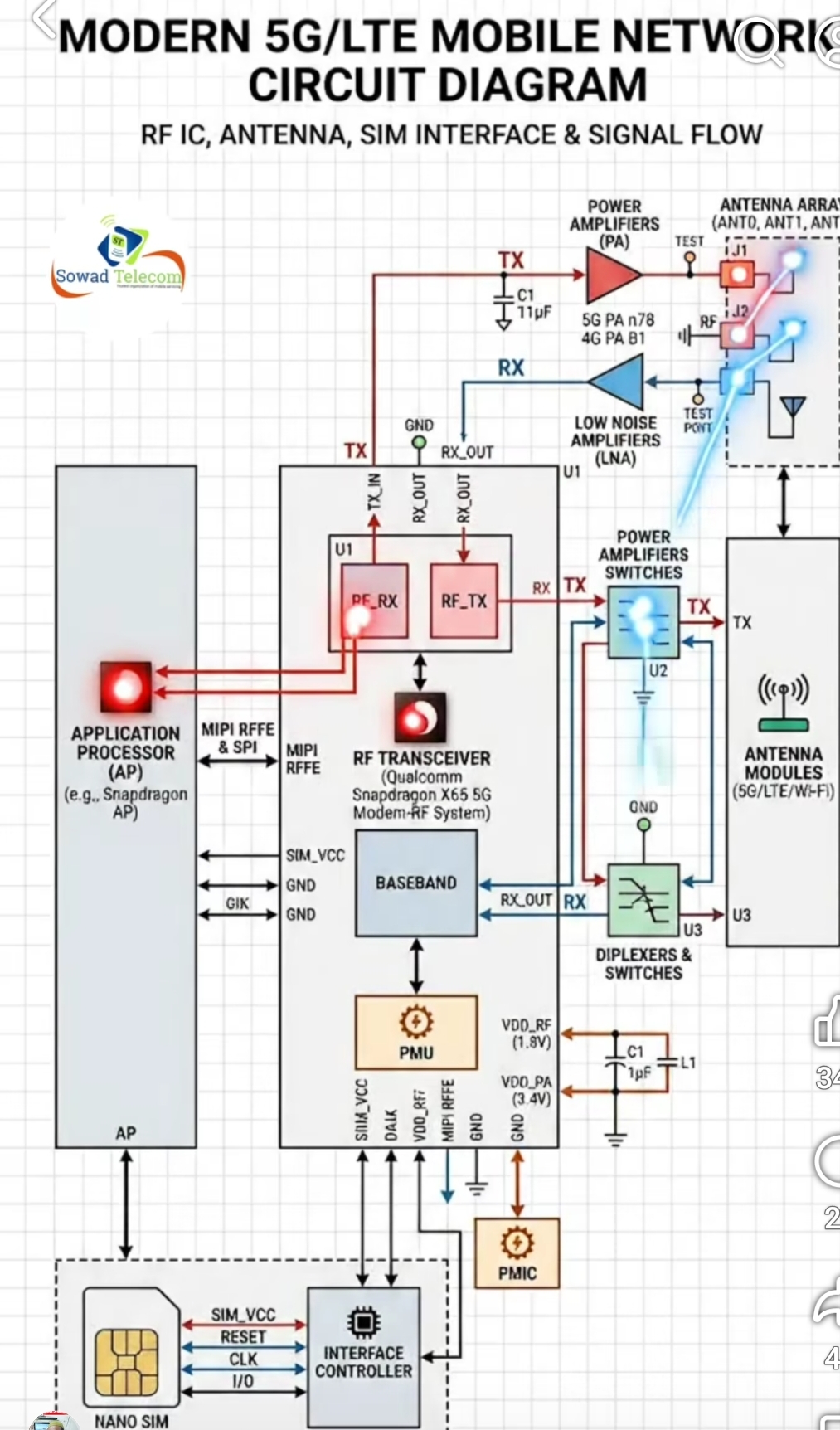

2. RF Transceiver ve Modem Mimarisi

RF transceiver, telefonun kablosuz iletişiminin kalbidir. Qualcomm Snapdragon X65 5G Modem-RF System gibi modern çözümler, hem 5G hem de 4G LTE bağlantılarını tek bir entegre devre üzerinde yönetir.

2.1. Temel RF Bileşenleri

  • RF Transceiver (U1): Sinyallerin alımı ve iletiminden sorumlu ana entegre devre
  • RF_RX: Alıcı (receiver) modülü, gelen sinyalleri işler
  • RF_TX: Verici (transmitter) modülü, gönderilecek sinyalleri hazırlar
  • Baseband: Sinyal işleme ve protokol yönetimi birimi
  • PMU (Power Management Unit): RF devrelerinin güç yönetimi

RF transceiver, uygulama işlemcisi (AP) ile MIPI RFFE ve SPI arabirimleri üzerinden iletişim kurar. Bu iletişim, anten ayarlarının, güç seviyelerinin ve frekans bantlarının dinamik olarak kontrol edilmesini sağlar.

Dikkat: RF transceiver entegre devreleri, statik elektriğe karşı son derece hassastır. Tamir işlemlerinde mutlaka ESD (Electrostatic Discharge) koruma önlemleri alınmalıdır.

3. Sinyal Akışı ve İletişim Yolları

Mobil şebeke sinyallerinin akışı, telefonun çalışma prensibini anlamak için kritik öneme sahiptir. İletim (TX) ve alım (RX) sinyalleri farklı yolları takip eder.

3.1. İletim (TX) Sinyal Yolu

Baseband işlemciden gelen dijital sinyal, RF transceiver tarafından modüle edilir ve analog RF sinyaline dönüştürülür. Bu sinyal daha sonra güç amplifikatörüne (PA) gönderilir. 5G PA n78 ve 4G PA B1 gibi farklı amplifikatörler, kullanılan frekans bandına göre devreye girer.

Amplifikatörden çıkan yüksek güçlü sinyal, diplexer ve anahtarlama devreleri üzerinden uygun antene yönlendirilir. Bu süreçte sinyal kalitesi ve empedans uyumu kritik öneme sahiptir.

3.2. Alım (RX) Sinyal Yolu

Antenden gelen zayıf RF sinyalleri, önce düşük gürültülü amplifikatörden (LNA) geçirilir. LNA, sinyal-gürültü oranını korurken sinyali yükseltir. Ardından sinyal, RF transceiver tarafından dijital formata dönüştürülür ve baseband işlemcisine iletilir.

Test Noktaları: RF devrelerinde TX ve RX yollarında test noktaları (test point) bulunur. Bu noktalardan spektrum analizör ile sinyal ölçümü yapılarak arıza tespiti gerçekleştirilebilir.

4. Anten Modülleri ve Dizileri

Modern 5G telefonlarda MIMO (Multiple Input Multiple Output) teknolojisi kullanılır. Bu teknoloji, aynı anda birden fazla anten kullanarak veri hızını artırır ve bağlantı kalitesini iyileştirir.

4.1. Anten Dizisi Yapısı

Tipik bir 5G telefonda ANT0, ANT1 ve ANT2 gibi birden fazla anten bulunur. Bu antenler, farklı frekans bantlarını ve iletişim modlarını destekler:

  • ANT0: Ana iletişim anteni, genellikle düşük frekans bantlarını kapsar
  • ANT1: MIMO için ikincil anten, veri hızını artırır
  • ANT2: 5G yüksek frekansları için özel anten

Anten modülleri, telefonun kasası içine entegre edilmiş şekilde bulunur. Anten bağlantıları, koaksiyel kablolar veya esnek devreler (flex PCB) üzerinden RF devrelerine ulaşır.

Anten Arızaları: Anten bağlantı kopuklukları, korozyon veya fiziksel hasar, şebeke kaybına ve zayıf sinyale neden olur. Anten testi için network analizör kullanılması önerilir.

5. Güç Yönetimi ve PMIC Sistemleri

RF devreleri, farklı voltaj seviyelerine ihtiyaç duyar. PMIC (Power Management Integrated Circuit), bu voltajların düzenlenmesinden sorumludur.

5.1. RF Güç Hatları

  • VDD_RF (1.8V): RF transceiver ve lojik devreler için besleme
  • VDD_PA (3.4V): Güç amplifikatörleri için yüksek akım beslemesi
  • SIM_VCC: SIM kart arayüzü için besleme voltajı

PMU, telefonun işlemcisinden gelen komutlara göre bu voltajları açıp kapatır ve gerektiğinde düşük güç moduna geçiş sağlar. Voltaj regülasyonundaki hatalar, RF performansında ciddi düşüşlere yol açabilir.

Güç amplifikatörleri, telefonun en çok akım çeken bileşenlerinden biridir. PA devrelerindeki arızalar, aşırı ısınma, düşük şarj süresi ve şebeke bağlantı sorunlarına neden olur.

6. SIM Kart Arayüzü ve Bağlantıları

SIM kart arayüzü, mobil şebeke bağlantısının kimlik doğrulama katmanını oluşturur. Nano SIM slotu, arayüz kontrolcüsü ve ilgili bağlantı hatlarından oluşur.

6.1. SIM Kart Sinyalleri

  • SIM_VCC: SIM kart besleme voltajı (1.8V veya 3V)
  • RESET: SIM kart sıfırlama sinyali
  • CLK: Saat sinyali, iletişim senkronizasyonu
  • I/O: Veri iletişim hattı

SIM kart okuma hataları, genellikle okside olmuş kontaklar, kopuk flex kablolar veya arayüz kontrolcüsü arızalarından kaynaklanır. Osiloskop ile CLK ve I/O sinyallerinin kontrolü, arıza teşhisinde faydalıdır.

7. Yaygın Arızalar ve Teşhis Yöntemleri

5G/LTE telefonlarda karşılaşılan şebeke sorunları, sistematik bir yaklaşımla teşhis edilebilir. İşte en yaygın arızalar ve çözüm yöntemleri:

7.1. Şebeke Yok veya Zayıf Sinyal

Bu sorunun nedenleri arasında anten bağlantı kopuklukları, RF transceiver arızaları ve yazılım sorunları bulunur. Teşhis adımları:

  1. Anten bağlantılarının fiziksel kontrolü
  2. RF transceiver besleme voltajlarının ölçümü
  3. Baseband yazılımının güncellenmesi veya yeniden yüklenmesi
  4. Şebeke kilidi (network lock) kontrolü

7.2. Sesli Görüşme Sorunları

Sesli görüşme sorunları, genellikle ses kodlayıcı (audio codec) veya RF transceiver arızalarından kaynaklanır. Ancak modern telefonlarda VoLTE ve VoNR kullanımı nedeniyle, veri bağlantısı sorunları da ses kalitesini etkiler.

7.3. 5G Bağlantı Sorunları

5G bağlantı sorunları, anten dizisi arızaları, yanlış bant yapılandırması veya operatör uyumsuzluklarından kaynaklanabilir. 5G NSA (Non-Standalone) ve SA (Standalone) modları arasındaki farkların bilinmesi önemlidir.

8. Profesyonel Tamir Teknikleri

RF devrelerinin tamirinde kullanılan teknikler, dijital devrelerden farklılık gösterir. Hassas bileşenler ve yüksek frekanslar, özel ekipman ve uzmanlık gerektirir.

8.1. Sıcak Hava ile Entegre Değişimi

RF transceiver veya güç amplifikatörü değişimi için, hassas sıcaklık kontrolü şarttır. BGA (Ball Grid Array) paketli entegrelerin doğru şekilde lehimlenmesi, X-ray kontrolü ile doğrulanmalıdır.

8.2. Anten Yolu Onarımı

Kopan anten bağlantıları, mikro koaksiyel kablolar veya jumper tel kullanılarak onarılabilir. Ancak yüksek frekanslarda (5G mmWave) bu onarımlar sinyal kalitesini etkileyebilir.

8.3. Yazılım Çözümleri

Baseband yazılımı, şebeke sorunlarının önemli bir kısmını çözebilir. IMEI onarımı, şebeke kilidi kaldırma ve bant yapılandırması, profesyonel yazılım araçları ile gerçekleştirilir.

Eğitim Önerisi: RF devre tamirinde uzmanlaşmak için kapsamlı bir eğitim almanız şarttır. Cep telefonu tamir kursumuz bu konularda pratik yapma imkanı sunar.

9.Öneriler

5G ve LTE mobil şebeke sistemleri, telefon tamirinde en karmaşık konulardan biridir. RF devreleri, anten sistemleri ve güç yönetimi bileşenlerinin doğru şekilde anlaşılması, başarılı tamir işlemleri için zorunludur.

Bir telefon tamir teknisyeni olarak, sürekli güncellenen teknolojiye ayak uydurmalı ve yeni nesil cihazların mimarisini öğrenmelisiniz. 5G teknolojisinin yaygınlaşmasıyla birlikte, mmWave antenleri ve yeni RF bileşenleri hakkında bilgi sahibi olmak, rekabet avantajı sağlayacaktır.

Profesyonel tamir işlemlerinde doğru teşhis ekipmanları, kaliteli yedek parçalar ve sistematik çalışma yöntemleri kullanılmalıdır. Unutmayın, RF devrelerinde yapılan hatalar, telefonun tamamen kullanılamaz hale gelmesine neden olabilir..

Samsung, Exynos ve Snapdragon işlemci varyantlarıyla farklı RF mimarileri kullanır. Bu durum, tamir süreçlerinde önemli farklılıklar oluşturur.

Devam ediyorum. İkinci bölümü ekliyorum:

Profesyonel telefon tamirinde, doğru teşhis için uygun test ekipmanlarının kullanılması şarttır. RF devreleri, multimetre ile ölçülemeyecek kadar karmaşık sinyaller içerir.

10.1. Temel RF Ölçüm Cihazları

  • Spektrum Analizör: RF sinyallerinin frekans, genlik ve spektrum analizi için kullanılır. TX ve RX yollarında sinyal varlığı kontrol edilir.
  • Network Analizör: Anten empedansı, VSWR (Voltage Standing Wave Ratio) ve S-parametre ölçümleri için kullanılır.
  • Osiloskop: SIM kart sinyalleri, saat sinyalleri ve dijital iletişim hatlarının analizi için kullanılır.
  • RF Sinyal Jeneratörü: Bilinen sinyaller üreterek alıcı devrelerinin test edilmesini sağlar.

Bu cihazların kullanımı için teknik bilgi ve deneyim gereklidir. Özellikle spektrum analizör ayarları (span, RBW, VBW, reference level) doğru yapılmazsa, yanlış ölçüm sonuçları elde edilebilir.

10.2. ESD Koruma ve Çalışma Ortamı

RF entegre devreleri, statik elektriğe karşı son derece hassastır. Çalışma ortamında mutlaka:

  1. Topraklı antistatik mat kullanılmalıdır.
  2. Antistatik bileklik takılmalıdır.
  3. Hassas bileşenler antistatik torbada saklanmalıdır.
  4. Nem oranı %40-60 arasında tutulmalıdır.
ESD Zararı: Statik elektrik, RF transceiver veya güç amplifikatöründe görünmeyen hasarlar oluşturabilir. Cihaz çalışır görünse bile, sinyal kalitesi düşebilir veya tamamen arızalanabilir.

Modern telefonlarda RF transceiver, güç amplifikatörü ve diğer kritik bileşenler BGA (Ball Grid Array) paketleme teknolojisi kullanır. Bu entegrelerin değişimi, özel ekipman ve teknik gerektirir.

11.1. BGA Kaldırma ve Yerleştirme Adımları

BGA entegre değişimi için sistematik bir yaklaşım izlenmelidir:

  1. Isı Profili Belirleme: Entegrenin datasheet’inden sıcaklık toleransları öğrenilir.
  2. PCB Hazırlığı: Bölgeye ısı yansıtıcı bant uygulanır, yanlış yerlerin zarar görmesi engellenir.
  3. Sıcak Hava Uygulaması: Merkezden dışa doğru dairesel hareketle ısı uygulanır.
  4. Lehim Temizliği: Lehim pompası veya balmumu ile eski lehim temizlenir.
  5. Reballing: Yeni entegreye veya PCB’ye lehim topları yeniden uygulanır.
  6. Yerleştirme: Hassas konumlandırma ve yeniden ısıtma ile lehimleme yapılır.

11.2. X-Ray Kontrolü

BGA entegrelerin altındaki lehim bağlantıları gözle görülmez. Bu nedenle X-ray cihazı ile kontrol şarttır. X-ray görüntülemede:

  • Lehim topu bütünlüğü kontrol edilir.
  • Köprü oluşumu (short) kontrol edilir.
  • Açık devre (open) bağlantılar tespit edilir.
  • Entegrenin yanlış yerleşimi kontrol edilir.
Profesyonel İpucu: BGA değişimi sonrası, telefonun şebeke bağlantısı test edilmelidir. IMEI kontrolü, sinyal seviyesi ölçümü ve veri bağlantısı testi yapılmalıdır.

Bazı şebeke sorunları, donanım değişimi yerine yazılım müdahaleleri ile çözülebilir. Bu yöntemler, hem maliyet hem de zaman açısından avantajlıdır.

12.1. Baseband Yazılımı Onarımı

Baseband işlemci, şebeke iletişiminin yazılım katmanını yönetir. Yazılım bozulmaları, şebeke kaybına, IMEI kaybına veya sinyal sorunlarına neden olabilir. Çözüm yöntemleri:

  • DFU Modunda Yenileme: Cihazı DFU (Device Firmware Update) moduna alıp temiz yazılım yüklemek.
  • Baseband Firmware Yenileme: Sadece baseband bölümünü yeniden yazmak.
  • NVRAM Reset: Şebeke ayarlarını fabrika varsayılanlarına döndürmek.

12.2. IMEI ve Şebeke Kilidi Onarımı

IMEI kaybı, cihazın şebekeye kaydolmasını engeller. Bu sorun, genellikle yanlış yazılım güncellemesi veya donanım arızası sonrası ortaya çıkar. Profesyonel araçlar ile:

  1. IMEI numarası yeniden yazılabilir.
  2. Şebeke kilidi (carrier lock) kaldırılabilir.
  3. Bölge kodu (region code) değiştirilebilir.
  4. 5G bant yapılandırması düzenlenebilir.
Yasal Uyarı: IMEI değişikliği ve şebeke kilidi kaldırma işlemleri, bazı ülkelerde yasal kısıtlamalara tabidir. Bu işlemleri yalnızca yasal hak sahibi cihazlarda ve yetkili servislerde gerçekleştirin.

Karmaşık şebeke arızalarında, temel ölçümler yetersiz kalabilir. Bu durumlarda ileri seviye teşhis teknikleri devreye girer.

13.1. Sinyal İzleme ve Protokol Analizi

MIPI RFFE ve SPI arabirimleri üzerinden iletişim, lojik analizör ile izlenebilir. Bu sayede:

  • RF transceiver ile AP arasındaki iletişim kontrol edilir.
  • Komut ve yanıt sinyalleri analiz edilir.
  • Zamanlama (timing) hataları tespit edilir.
  • Yazılım ve donanım arızaları birbirinden ayırt edilir.

13.2. Termal Görüntüleme

Termal kamera kullanımı, aşırı ısınan bileşenlerin tespitinde etkilidir. Güç amplifikatörleri, voltaj regülatörleri ve RF transceiver’deki anormal ısı artışları, arıza noktasını belirlemede yardımcı olur.

Normal çalışma sıcaklıkları:

  • RF Transceiver: 40-60°C
  • Güç Amplifikatörü: 50-70°C (yük altında)
  • PMIC: 35-55°C
  • Anten Switch: 30-45°C

Bu değerlerin üzerindeki ısınmalar, kısa devre, yanlış voltaj veya entegre arızasına işaret eder.

Teorik bilgilerin pratikte uygulanması, gerçek vaka analizleri ile pekiştirilir. İşte sık karşılaşılan senaryolar:

14.1. Vaka 1: iPhone 12 5G Bağlantı Sorunu

Şikayet: Cihaz 4G çalışıyor ancak 5G bağlanmıyor.

Teşhis:

  1. Anten bağlantıları kontrol edildi – sorun yok.
  2. Spektrum analizör ile 5G bandı (n78) sinyali ölçüldü – sinyal yok.
  3. 5G güç amplifikatörü (PA) besleme voltajı kontrol edildi – 3.4V normal.
  4. PA çıkışı ölçüldü – sinyal zayıf.

Çözüm: 5G PA entegresi değiştirildi. X-ray kontrolü sonrası cihaz çalıştı.

14.2. Vaka 2: Samsung Galaxy S21 Şebeke Kaybı

Şikayet: Düşme sonrası şebeke tamamen kayboldu.

Teşhis:

  1. IMEI kontrolü yapıldı – IMEI mevcut.
  2. Anten flex kablosu kontrol edildi – kırık tespit edildi.
  3. RF transceiver beslemeleri ölçüldü – normal.

Çözüm: Anten flex kablosu değiştirildi. Sinyal seviyesi normale döndü.

14.3. Vaka 3: Xiaomi Mi 11 SIM Kart Okumuyor

Şikayet: SIM kart takılı ancak “SIM yok” hatası veriyor.

Teşhis:

  1. SIM kart slotu temizlendi – sorun devam etti.
  2. SIM_VCC voltajı ölçüldü – 0V (normalde 1.8V).
  3. PMIC çıkışları kontrol edildi – SIM voltaj hattında kısa devre tespit edildi.

Çözüm: Kısa devre olan kapasitör değiştirildi. SIM kart algılandı.

Mobil iletişim teknolojisi sürekli evrim geçiriyor. Bir telefon tamir teknisyeni olarak, gelecek trendleri takip etmek önemlidir.

15.1. 5G mmWave ve Anten Tasarımı

mmWave (24 GHz ve üzeri) frekanslar, çok daha yüksek veri hızları sunar ancak sinyal penetrasyonu düşüktür. Bu nedenle:

  • Telefon içinde birden fazla mmWave anten modülü bulunur.
  • Beamforming teknolojisi kullanılır.
  • Anten modülleri, ana kart üzerine SMT (Surface Mount Technology) olarak monte edilir.

mmWave anten modüllerinin değişimi, hassas konumlandırma gerektirir. Yanlış montaj, sinyal kalitesinde ciddi düşüşe neden olur.

15.2. eSIM Teknolojisi

eSIM (embedded SIM), fiziksel SIM kart yerine telefonun içine entegre edilmiş bir çiptir. Bu teknoloji:

  • Fiziksel SIM slotunu ortadan kaldırır.
  • Uzaktan yapılandırma (OTA) ile operatör değişikliği sağlar.
  • Arıza durumunda, entegre devre değişimi gerektirebilir.

15.3. Yapay Zeka Destekli Ağ Optimizasyonu

Modern telefonlarda, yapay zeka algoritmaları şebeke bağlantısını optimize eder. Bu sistemler:

  • En uygun anteni ve bandı otomatik seçer.
  • Güç tüketimini optimize eder.
  • Sinyal koşullarına göre adaptasyon sağlar.

Bu teknolojilerin tamirinde, yazılım ve donanım entegrasyonunun daha iyi anlaşılması gerekecektir.

Mobil cihaz tamir sektörü, sürekli büyüyen ve gelişen bir alandır. RF ve şebeke sistemleri konusunda uzmanlaşmak, kariyerinizde önemli avantajlar sağlar.

16.1.Eğitim

Profesyonel gelişim için önerilen adımlar:

  1. Temel elektronik ve lehimleme eğitimi alın.
  2. RF teorisi ve iletişim sistemleri konusunda kendinizi geliştirin.
  3. Apple, Samsung gibi markaların servis eğitimlerine katılın.
  4. Sürekli olarak yeni cihazların teknik dokümanlarını inceleyin.

16.2. İş Fırsatları

RF uzmanlığı ile çalışabileceğiniz alanlar:

  • Yetkili servis merkezleri
  • Bağımsız tamir atölyeleri
  • Telefon üreticilerinin teknik destek ekipleri
  • Yedek parça tedarikçileri
  • Kendi işinizi kurun.
Tavsiye: Telefon tamirinde başarılı olmak için sadece teknik bilgi değil, problem çözme becerisi, sabır ve sürekli öğrenme isteği de gereklidir. Her yeni cihaz, yeni bir öğrenme fırsatıdır.

17.1. Exynos vs Snapdragon RF Farklılıkları

Samsung’un kendi ürettiği Exynos işlemciler ve Qualcomm Snapdragon işlemciler, farklı RF transceiver entegreleri kullanır:

  • Exynos Modeller: Samsung Shannon serisi modem ve RF entegreleri kullanır. Shannon 5150, 5300 gibi modeller yaygındır.
  • Snapdragon Modeller: Qualcomm X50, X55, X60, X65 serisi modem-RF sistemleri kullanır.
  • Anten Yapılandırması: İki varyant arasında anten dizisi ve RF yolu farklılıkları bulunur.

Aynı model numarasına sahip telefonlar (örneğin Galaxy S21), bölgeye göre farklı işlemci ile gelebilir. Tamir öncesi işlemci tipinin doğru tespit edilmesi gerekir.

17.2. Samsung Şebeke Arıza Kodları

Samsung cihazlarda, servis menüsü üzerinden şebeke durumu kontrol edilebilir. Arıza teşhisinde kullanılan kodlar:

  • *#0011# – Service mode: Gerçek zamanlı şebeke bilgileri, sinyal seviyesi (RSSI), frekans bandı görüntülenir.
  • *#9900# – SysDump: Detaylı sistem logları ve hata raporları alınır.
  • *#2663# – TSP firmware version: Dokunmatik ve bazı RF bileşenlerinin versiyon bilgisi.
Önemli: Service mode menüleri, cihazın bölgesel yazılımına göre değişiklik gösterebilir. Bazı operatör kilitli cihazlarda bu kodlar devre dışı bırakılmış olabilir.

Apple iPhone’lar, sektörde en entegre RF mimarisine sahip cihazlardan biridir. Yüksek seviyede modülerleştirme, tamir süreçlerini hem kolaylaştırır hem de zorlaştırır.

18.1. iPhone RF Modül Yapısı

iPhone’larda RF sistemleri, genellikle ayrı modüller halinde tasarlanmıştır:

  • Baseband CPU: Qualcomm veya Intel baseband işlemcisi (iPhone modeline göre değişir).
  • RF Transceiver: Baseband CPU’ya bağlı, genellikle WTR veya WCD serisi entegreler.
  • PA/Duplexer Modülü: Güç amplifikatörleri ve filtreler entegre modül halindedir.
  • Anten Anahtarı: Çok yollu anten switch entegreleri kullanılır.

18.2. iPhone Şebeke Arıza Belirtileri

iPhone’larda yaygın şebeke sorunları ve muhtemel nedenleri:

Arıza Belirtisi Muhtemel Neden Çözüm
“Arama yapılıyor” ama bağlanmıyor PA arızası veya anten sorunu PA modülü veya anten flex değişimi
“Arama yapılamıyor” hatası Baseband CPU veya yazılım Yazılım güncellemesi veya CPU reballing
Sadece 4G çalışıyor, 5G yok 5G anten veya mmWave modülü 5G anten modülü değişimi
SIM kart algılanmıyor SIM reader veya baseband SIM reader değişimi veya baseband onarımı

18.3. iPhone Baseband CPU Reballing

Baseband CPU arızalarında, reballing işlemi son çare olarak düşünülebilir. Ancak bu işlem:

  • Çok yüksek risk içerir (CPU zarar görebilir).
  • Özel ekipman ve deneyim gerektirir.
  • İşlem sonrası IMEI ve aktivasyon kontrolü şarttır.
  • iPhone 7 ve sonrası modellerde daha karmaşıktır (katmanlı PCB).
iPhone Tavsiyesi: iPhone şebeke sorunlarında önce anten flex kablolarını ve RF FPC (Flexible Printed Circuit) bağlantılarını kontrol edin. Fiziksel hasar, yazılım sorunlarından daha yaygındır.

Çin menşeili telefon üreticileri, maliyet optimizasyonu amacıyla farklı RF çözümleri kullanır. Mediatek işlemciler, bu markalarda yaygındır.

19.1. Mediatek Dimensity RF Mimarisi

Mediatek Dimensity serisi işlemciler, entegre 5G modem ile gelir. Bu durum, RF tasarımını Qualcomm tabanlı sistemlerden farklılaştırır:

  • Entegre Modem: Baseband işlemci, AP ile aynı pakette (SoC) bulunur.
  • RF Transceiver: MT6xxx serisi entegreler kullanılır.
  • PA Modülleri: Skyworks, Qorvo veya muadil Çin üretimi modüller.
  • Anten Dizisi: Daha basit anten yapılandırması, düşük maliyetli tasarım.

19.2. Yaygın Arızalar ve Çözümler

Bu markalarda sık karşılaşılan sorunlar:

  1. Anten Flex Kopması: Düşme sonrası yaygın. Ucuz yedek parça bulunabilir.
  2. RF IC Yanık: Aşırı ısınma sonrası. Reballing veya değişim gerekir.
  3. SIM Okuma Hatası: SIM slot veya entegre arızası. Slot değişimi kolaydır.
  4. Yazılım Brick: Yanlış ROM yükleme sonrası. SP Flash Tool ile kurtarılabilir.

19.3. Yazılım Araçları ve Kullanımı

Çin markalarında şebeke yazılımı onarımı için kullanılan araçlar:

  • SP Flash Tool: Mediatek cihazlarda firmware yükleme.
  • QPST/QFIL: Qualcomm cihazlarda NV (Non-Volatile) memory erişimi.
  • Mi Flash: Xiaomi cihazlar için özel flash aracı.
  • MSMDownload Tool: OPPO ve vivo cihazlarda kullanılır.
Yazılım Uyarısı: Bu araçlar güçlüdür ancak yanlış kullanım cihazı tamamen kullanılamaz hale getirebilir (brick). İşlem öncesi mutlaka NV data yedeği alın.

Huawei, kendi ürettiği Kirin işlemciler ve Balong modemler ile bağımsız bir ekosistem oluşturmuştur. ABD ambargosu sonrası bu sistemlerde değişiklikler olmuştur.

20.1. Kirin ve Balong Mimarisi

Huawei’nin RF sistemi şunları içerir:

  • Kirin İşlemci: AP ve entegre baseband (bazı modellerde).
  • Balong Modem: Harici 5G modem (Kirin 9000 öncesi bazı modellerde).
  • Hi6xxx Serisi: RF transceiver ve PA entegreleri.
  • Anten Dizisi: Huawei’nin kendi anten tasarımı, 5G optimizasyonu.

20.2. Huawei Cihazlarda Özel Durumlar

Huawei cihazlarında karşılaşılan özel sorunlar:

  1. GMS (Google Mobile Services) Yokluğu: Şebeke bağlantısını etkilemez ancak bazı uygulamalar çalışmayabilir.
  2. HMS Core Bağımlılığı: Şebeke optimizasyonu Huawei Mobile Services üzerinden yapılır.
  3. Yedek Parça Kıtlığı: Ambargo sonrası orijinal RF entegreleri bulmak zorlaşmıştır.
  4. Yazılım Kilitleri: Bootloader kilidi açılamayabilir, yazılım modifikasyonu zordur.
Huawei İçin İpucu: Huawei cihazlarda şebeke sorunlarında önce “Ağ Ayarlarını Sıfırla” fonksiyonunu kullanın. Bu işlem, yazılım kaynaklı birçok sorunu çözebilir.

Profesyonel bir tamir atölyesinde, her şebeke onarımı sonrası standart test prosedürleri uygulanmalıdır.

21.1. Temel Fonksiyon Testleri

Tamir sonrası mutlaka yapılması gereken testler:

    1. IMEI ve Seri Numarası Kontrolü: Cihazın kimlik bilgileri doğrulanır.
    2. SIM Kart Algılama: SIM kart takılıp algılanıp algılanmadığı kontrol edilir.

21.2. Gelişmiş RF Testleri

Profesyonel atölyelerde yapılan ileri seviye testler:

  • TX Power Test: İletim gücü, operatör standartlarına uygun mu?
  • RX Sensitivity: Alıcı hassasiyeti, zayıf sinyal koşullarında çalışıyor mu?
  • Frequency Error: Frekans sapması kabul edilebilir sınırlar içinde mi?
  • Phase Error: Faz hatası, modülasyon kalitesi kontrolü.
  • Harmonic Distortion: Harmonik distorsiyon, spektral temizlik.

21.3. Kalite Kontrol Formu

Her tamir işlemi için doldurulması önerilen kontrol listesi:

Kontrol Listesi:
□ Cihaz fiziksel durum kontrolü yapıldı
□ ESD koruma önlemleri alındı
□ Arıza teşhisi doğrulandı
□ Kullanılan yedek parçalar kaydedildi
□ Tüm şebeke fonksiyonları test edildi
□ Sinyal seviyesi ölçüldü ve kaydedildi
□ Müşteri bilgilendirildi
□ Garanti belgesi düzenlendi

Telefon tamir sektöründe, teknik bilgi kadar etik ve yasal bilgi de önemlidir.

22.1. Veri Güvenliği ve Gizlilik

Müşteri cihazlarındaki veriler:

      • Tamir sırasında korunmalıdır.
      • İzin alınmadan kopyalanmamalı veya görüntülenmemelidir.
      • Fabrika ayarlarına sıfırlama öncesi mutlaka yedek alınmalıdır.
      • Kişisel verilerin korunması kanunlarına (KVKK) uyulmalıdır.

22.2. Telif Hakları ve Orjinal Parça

Yedek parça kullanımında dikkat edilecekler:

      1. Çalıntı cihazlardan sökülen parçalar kullanılmamalıdır.
      2. IMEI değişikliği yasa dışıdır ve suçtur.
      3. Orjinal parça kullanımı, cihaz garantisini etkileyebilir.
      4. İthal yedek parçada gümrük prosedürlerine uyulmalıdır.

22.3. Çevre ve Atık Yönetimi

Elektronik atıkların (e-atık) doğru şekilde yönetilmesi gerekir:

Çevre Uyarısı: Hasarlı RF entegreleri, piller ve elektronik kartlar çevreye zararlı maddeler içerir. Bu atıklar belediyenin e-atık toplama noktalarına bırakılmalıdır.

Bu rehberde, modern 5G/LTE mobil şebeke sistemlerinin çalışma prensiplerini, yaygın arızalarını ve profesyonel tamir tekniklerini inceledik. RF devreleri, telefon tamirinin en karmaşık ancak en kazançlı alanlarından biridir.

Başarılı bir telefon tamir teknisyeni olmak için:

      • Sürekli öğrenmeye ve kendinizi geliştirmeye açık olun.
      • Doğru ekipmanlara yatırım yapın.
      • Sistematik teşhis yöntemleri kullanın.
      • Müşteri memnuniyetini ön planda tutun.
      • Sektördeki gelişmeleri takip edin.
Unutmayın: Her arızalı cihaz, yeni bir öğrenme fırsatıdır. Sabır, dikkat ve bilgi ile her sorunu çözebilirsiniz.

Faydalı Kaynaklar ve Referanslar

  • 3GPP Standartları: 5G NR ve LTE teknik spesifikasyonları
  • Qualcomm Developer Network: Snapdragon modem dokümantasyonu
  • MediaTek Labs: Dimensity işlemci kaynakları
  • GSMA: Mobil endüstri standartları ve raporları
  • IEEE Xplore: Akademik RF ve haberleşme makaleleri

Daha fazla bilgi ve profesyonel eğitim için:

www.ceptelefonutamirkursu.com



    • Mert_Egitim

    Benzer İçerik

    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları




    Teknik Servis Dokümantasyonu · Donanım Seviyesi Analiz

    Android eMMC IC (BGA) Tipleri: Yapı, Voltaj, JTAG ve Arıza Onarım Rehberi

    Akıllı telefon, tablet ve Android TV kutularının anakartında yer alan eMMC (embedded MultiMediaCard) belleklerin BGA paket ailelerini — BGA-153‘ten BGA-8250‘ye kadar — pin dizilimi, besleme voltajları, JTAG/ISP test noktaları, diyot ölçüm değerleri ve sahada karşılaşılan arızalarıyla birlikte teknik servis uzmanı bakış açısıyla ele alıyoruz.

    Kategori: Donanım / Anakart Tamiri
    Seviye: İleri (Teknik Servis)
    Kapsam: 9 âdet BGA Paket Tipi
    Güncelleme: 2026



    § 01

    eMMC IC Nedir, Anakartta Ne İşe Yarar?

    eMMC (embedded MultiMediaCard), NAND flash bellek ile bir bellek denetleyicisini (controller) tek bir BGA gövde içinde birleştiren, JEDEC standardına bağlı depolama çözümüdür. Android cihazlarda eMMC 4.41 / 4.51 / 5.0 / 5.1 sürümleri yaygın kullanılır ve anakart üzerinde genellikle işlemciye (SoC/AP) en yakın konumda, ısı yayılımının düşük olduğu bölgede konumlandırılır.

    Teknik servis açısından eMMC, cihazın “hafızası” değil “kalıcı diskidir” — RAM (DRAM/LPDDR) ile karıştırılmamalıdır. eMMC arızalarında cihaz genellikle açılır ancak boot loop, fastboot modda takılma veya IMEI/baseband kaybı gibi belirtiler verir.

    Servis notu: Bir arızanın eMMC kaynaklı mı yoksa SoC/PMIC kaynaklı mı olduğunu ayırt etmek için önce diyot ölçümü, ardından JTAG/ISP ile chip-off okuma testi uygulanması önerilir. Doğrudan reball işlemine geçmeden önce güç hattı (VCC/VCCQ) kısa devre kontrolü yapılmalıdır.
    § 02
    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları
    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları

    BGA Paket Tipleri Karşılaştırma Tablosu

    Aşağıdaki tablo, sahada en sık karşılaşılan 9 eMMC BGA gövde tipinin pin sayısı, tipik gövde ölçüsü, kullanıldığı cihaz sınıfı ve yaklaşık kapasite aralığını özetler.

    Paket Tipi Pin Sayısı

    Tipik Gövde

    Ölçüsü

    Pin Aralığı

    (pitch)

    Yaygın

    Kullanım

    Alanı

    Tipik

    Kapasite

    eMMC

    Versiyonu
    BGA-153 153 11.5 x 13 mm 0.5 mm

    Orta-üst segment

    akıllı telefon

    		 8GB – 128GB 4.5 / 5.0 / 5.1
    BGA-169 169 11.5 x 13 mm 0.5 mm

    Giriş-orta

    segment telefon, tablet

    		 4GB – 64GB 4.41 / 4.5
    BGA-162 162 11.5 x 13 mm 0.5 mm

    Çin menşeli SoC’lu cihazlar

    (Spreadtrum/Unisoc)

    		 4GB – 32GB 4.5
    BGA-186 186 11.5 x 13 mm 0.5 mm MediaTek tabanlı orta segment 8GB – 64GB 5.0 / 5.1
    BGA-200 200 11.5 x 13 mm 0.5 mm

    Üst segment /

    oyun odaklı telefonlar

    		 32GB – 128GB 5.1
    BGA-221 221 12 x 16.5 mm 0.5 mm Tablet, Android TV kutusu 8GB – 32GB 4.5 / 5.0
    BGA-254 254 11.5 x 13 mm 0.5 mm Samsung Exynos tabanlı cihazlar 16GB – 128GB 5.0 / 5.1
    BGA-297 297 12 x 16 mm 0.5 mm Üst segment Qualcomm cihazlar 32GB – 256GB 5.1
    BGA-8250 ~500+ (UFS/kombine) 14 x 18 mm 0.4-0.5 mm

    Bayrak gemisi (flagship) telefonlar,

    Samsung

    KLU/KLM serisi

    		 64GB – 1TB

    UFS 2.1 / 3.1 (eMMC muadili değil,

    karıştırılmamalı)

    → Tabloyu görmek için yatay kaydırın

    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları

    § 03

    Paket Tiplerinin Teknik İncelemesi

    Her paket tipinin görsel olarak ayırt edici pad dizilimi, teknik servis tarafından çıplak gözle veya mikroskop altında tanımlanabilir. Aşağıda her tipin karakteristik özellikleri listelenmiştir.

    BGA-153
    Merkezde boşluklu kare pad dizilimi
    En yaygın orta-üst segment paket. Kenarlarda yoğun, merkezde seyrek pad yerleşimi ile tanınır. Genellikle Qualcomm Snapdragon 4/6 serisi ile eşleşir.
    BGA-254
    Üst ve alt bantlarda yoğun sıra dizilimi
    Samsung Exynos tabanlı modellerde sık görülür. İki yoğun pad bandı arasında boşluk bırakan karakteristik “H” formuna benzer yerleşim.
    BGA-221
    Sağ üst köşede kesik pad boşluğu
    Tablet ve TV Box anakartlarında yaygındır. Dikdörtgen gövde ve sağ üstte belirgin bir pad eksikliği bölgesi ile tanınır.
    BGA-169
    Merkezde kare boşluk, köşelerde 4 adet mikro-cluster
    Giriş seviyesi cihazlarda en çok karşılaşılan tip. BGA-153 ile karıştırılabilir; pin sayımı ile ayrıştırılmalıdır.
    BGA-162
    “U” harfine benzer pad grupları
    Unisoc/Spreadtrum SoC’lu düşük maliyetli cihazlarda yaygın. Alt bantta belirgin U şeklinde pad kümesi bulunur.
    BGA-186
    Üstte “π” (pi) desenine benzer pad grubu
    MediaTek Helio/Dimensity serisi cihazlarda yaygın kullanılır. Üst bantta karakteristik köprü şeklinde pad dizilimi vardır.
    BGA-297
    Üstte 4 sütunlu “kule” pad grupları
    Bayrak gemisi Qualcomm platformlarında (Snapdragon 8 serisi) kullanılır. Yüksek pin yoğunluğu, hassas reball gerektirir.
    BGA-200
    Simetrik 4 blok pad dizilimi
    Dört eşit bloğa bölünmüş pad alanı ile tanınır. Oyun odaklı ve üst-orta segment cihazlarda görülür.
    BGA-8250
    Yoğun tam-matris (full-grid) pad alanı
    Aslında çoğu modern flagship’te UFS ailesine (KLUxxxxx, THGAFxxxx gibi) karşılık gelir; “eMMC” olarak anılsa da NAND+controller mimarisi UFS protokolüyle çalışır ve JTAG/ISP prosedürleri farklıdır.
    Ayırt etme ipucu: Paket tipini sadece görsel pad dizilimine bakarak tahmin etmek risklidir çünkü farklı üreticiler (Samsung, SanDisk/Western Digital, Kioxia/Toshiba, Micron, SK Hynix) aynı pin sayısı için farklı pad haritaları kullanabilir. Kesin teşhis için IC üzerindeki kod çözülerek üreticinin resmi datasheet / pinout diyagramı ile teyit edilmelidir.
    § 04

    Besleme Voltajları (VCC / VCCQ) ve Datasheet Verileri

    JEDEC JESD84 eMMC standardına göre her IC iki ayrı besleme hattı kullanır: VCC (NAND flash çekirdek besleme) ve VCCQ (I/O arayüz besleme). Bu iki hattın gerilim toleransı dışına çıkması, en sık karşılaşılan “eMMC yanığı” arızalarının başında gelir.

    Hat Nominal Değer Min–Maks Tolerans Kaynağı (Anakart) Görevi
    VCC 3.3 V 2.7 V – 3.6 V PMIC (LDO çıkışı) NAND flash çekirdek / erase-program güç kaynağı
    VCCQ 1.8 V 1.70 V – 1.95 V PMIC (LDO çıkışı) I/O veri yolu (DAT0-7, CMD, CLK) sinyal seviyesi
    VCCQ (eski nesil) 3.3 V 2.7 V – 3.6 V PMIC Bazı eMMC 4.41 IC’lerde tek voltajlı I/O modu
    CLK (bus clock) 0 – VCCQ Maks. 200 MHz (HS400) SoC eMMC controller Veri yolu senkronizasyon sinyali

    VDDi (dahili çekirdek,

    bazı modeller)

    		 1.2 V 1.14 V – 1.26 V Dahili LDO (IC içi) Controller çekirdek mantık gerilimi

    → Tabloyu görmek için yatay kaydırın

    Ölçüm önerisi: Multimetre ile VCC ve VCCQ hatları cihaz açıkken ölçülmelidir. VCC hattında 0 V okunması PMIC LDO arızasını veya hat üzerinde kısa devreyi; VCCQ’nun 1.8 V yerine dalgalı/kararsız değer vermesi ise genellikle bağlantı noktasında (pad) mikro çatlak veya nem/oksidasyon kaynaklı temas sorununu işaret eder.
    § 05

    JTAG / ISP Test Noktaları ve Programlama

    Yazılımsal olarak erişilemeyen (brick, hard-brick, format atmayan) cihazlarda eMMC’ye doğrudan donanımsal erişim için iki yöntem kullanılır: JTAG (Joint Test Action Group) arayüzü üzerinden SoC içinden eMMC’ye erişim veya ISP (In-System Programming) ile eMMC pinlerine doğrudan lehimsiz/lehimli prob bağlantısı.

    Standart JTAG Sinyal Hattı (SoC Üzerinden)

    TCK — Test ClockTMS — Test Mode SelectTDI — Test Data InTDO — Test Data OutTRST — Test Reset (opsiyonel)GND — Ortak Toprak

    JTAG erişimi, eMMC IC’nin kendi pinlerinden değil SoC’nin boundary-scan portundan sağlanır; bu nedenle IC sökülmeden (in-circuit) veri okuma/yazma mümkündür. Ancak birçok modern SoC’de (Snapdragon, Exynos, Kirin) JTAG portu fabrika çıkışında fuse ile kilitlenir; bu durumda üretici bazlı özel test point haritaları (EDL/9008 mod, Download modu vb.) kullanılır.

    ISP (eMMC Doğrudan Erişim) Pin Tanımları

    Pin Adı İşlev Not
    CLK Bus saat sinyali Programlayıcı clock hızına uyumlu olmalı
    CMD Komut hattı (bidirectional) Pull-up dirençle 1.8V/3.3V seviyesinde
    DAT0–DAT7 8-bit veri yolu Chip-off okumada tüm hat bağlanmalı
    VCC

    Çekirdek

    besleme

    		 Bkz. Voltaj tablosu §04
    VCCQ I/O besleme Bkz. Voltaj tablosu §04
    RST_n

    Donanımsal

    reset

    		 eMMC 4.41+ modellerde zorunlu
    GND Toprak Birden fazla GND pini paralel bağlanmalı

    → Tabloyu görmek için yatay kaydırın

    Chip-off ile ilgili önemli not: IC söküldükten sonar (chip-off) bir eMMC programlayıcı soket (örn. UFI Box, Easy JTAG Plus, Medusa Pro, Z3X gibi cihaz sınıfları) ile okuma yapılabilir. Bu işlem geri dönüşü olmayan bir müdahaledir; öncelikle in-circuit (EDL/Download mod) yöntemler denenmeli, chip-off en son çare olarak uygulanmalıdır.
    § 06

    Diyot (Diode Mode) Ölçüm Değerleri

    Kısa devre / hat arızası teşhisinde multimetrenin diyot modu (diode mode) kullanılarak VCC, VCCQ ve veri hatlarının GND’ye göre ölçülen yaklaşık gerilim düşümleri, IC’nin sağlıklı olup olmadığı hakkında ilk fikir verir. Değerler ölçüm cihazına ve pil gerilimine göre ±%10 değişebilir; referans olarak kullanılmalıdır.

    Hat Sağlıklı IC Diyot Değeri Kısa Devre Şüphesi Açık Devre Şüphesi
    VCC → GND 0.45 – 0.65 V < 0.15 V veya 000 OL (sonsuz)
    VCCQ → GND 0.35 – 0.55 V < 0.10 V veya 000 OL (sonsuz)
    CMD → GND 0.40 – 0.60 V < 0.15 V OL (sonsuz)
    CLK → GND 0.40 – 0.60 V < 0.15 V OL (sonsuz)
    DAT0-7 → GND 0.40 – 0.65 V < 0.15 V OL (sonsuz)
    RST_n → GND 0.45 – 0.70 V < 0.15 V OL (sonsuz)

    → Tabloyu görmek için yatay kaydırın

    Yorumlama: Bir hattın diyot değeri “000” veya “0.00 V” gösteriyorsa o hat GND’ye kısa devre olmuştur — bu genellikle IC’nin dahili hasarı, nemden kaynaklanan korozyon veya komşu bileşenin (decoupling kondansatör) arızasıdır. “OL / 1” göstermesi ise hat kopukluğunu (açık devre) işaret eder ve çoğunlukla pad/via çatlağı veya sökülmüş bileşenden kaynaklanır. Ölçüm öncesi cihazın pili çıkarılmalı ve kondansatörlerin deşarj olması için birkaç saniye beklenmelidir.
    § 07

    eMMC’nin Sistem İçindeki Görevleri

    • Sistem dosyaları: Android/AOSP sistem bölümü (system.img), önyükleyici (bootloader), çekirdek (kernel) imajları eMMC’nin belirli partition’larında (boot, system, vendor) saklanır.
    • Kullanıcı verileri: Uygulamalar, fotoğraflar, videolar, indirilen dosyalar userdata partition’ında tutulur.
    • Kalibrasyon ve IMEI/NV verisi: Modem/baseband kalibrasyon verileri genellikle korumalı modemst1/modemst2 veya persist partition’larında saklanır — bu nedenle eMMC değişiminde IMEI kaybı riski oluşur.
    • Önyükleme sırası kontrolü: eMMC controller, SoC’nin BootROM’una hangi partition’dan (boot_a/boot_b, A/B slot sistemi) açılacağını bildirir.
    • Wear-leveling ve hata düzeltme: Dahili controller, NAND hücrelerinin ömrünü dengelemek için wear-leveling algoritması ve ECC (error correction code) uygular.
    § 08

    Sık Görülen Arızalar ve Çözüm Yöntemleri

    Arıza 1: Sürekli Boot Loop (Açılış Logosunda Takılma)

    Cihaz logo ekranından ileri gidemiyor, sürekli yeniden başlıyor. Genellikle system veya boot partition’ındaki bozuk sektörlerden kaynaklanır.

    Çözüm

    Önce fabrika sıfırlama (factory reset / wipe cache) denenir. Sonuç alınamazsa Download/EDL modunda orijinal firmware ile tam flash yapılır. Flash sonrası da tekrarlıyorsa eMMC’nin bad block oranı programlayıcı yazılımıyla (örn. SN write imajı sonrası bad block raporu) kontrol edilmeli, eşik değeri aşılıyorsa IC değişimi planlanmalıdır.

    Arıza 2: “Format Atmıyor” / Formatlama Hatası

    Recovery modda wipe data işlemi hata veriyor veya sonsuz döngüde kalıyor. Genellikle eMMC controller’ın erase komutuna yanıt vermemesi ile ilgilidir.

    Çözüm

    Önce VCC/VCCQ hatları diyot modunda ölçülerek kısa devre dışlanır (bkz. §06). Sorun yoksa test point üzerinden EDL/9008 moduna girilip düşük seviyeli (raw) format komutu gönderilir. Bu da başarısızsa controller arızası kesinleşir ve chip-off + reball ile IC değişimi gerekir.

    Arıza 3: Cihaz Açılmıyor, VCC/VCCQ Hattında Kısa Devre

    Şarj kablosu takıldığında amper göstergesi anlık yükselip cihaz açılmıyor; termal kamerada eMMC bölgesinde ısınma tespit ediliyor.

    Çözüm

    IC izole edilerek (BGA altındaki VCC/VCCQ pedi kaldırılarak) kısa devrenin IC kaynaklı olup olmadığı doğrulanır. IC kaynaklıysa doğrudan değişim; komşu decoupling kondansatör kaynaklıysa kondansatör değişimi yeterlidir.

    Arıza 4: IMEI / Baseband Kaybı (eMMC Değişimi Sonrası)

    Donör (boş) eMMC takıldıktan sonra cihaz açılır ancak IMEI “Unknown”/”0” görünür, şebeke çekmez.

    Çözüm

    Değişimden önce orijinal IC’den persist, modemst1, modemst2 ve NV kalibrasyon partition’larının yedeği alınmalıdır. Yedek mümkün değilse üretici bazlı QCN/NV geri yükleme veya yetkili servis üzerinden IMEI onarım prosedürü uygulanır.

    Arıza 5: Fastboot / EDL Modunda Takılı Kalma

    Cihaz normal moda geçemiyor, sürekli fastboot veya 9008 (EDL) moduna düşüyor.

    Çözüm

    Firehose programcısı ile eMMC’nin GPT partition tablosu kontrol edilir; bozuksa orijinal GPT ile yeniden yazılır. Partition tablosu sürekli bozuluyorsa NAND hücrelerinde kalıcı hata var demektir ve IC değişimi gerekir.

    Arıza 6: eMMC Datasheet Uyumsuzluğu (Reball Sonrası Tanınmama)

    Reball/IC değişimi sonrası cihaz eMMC’yi hiç görmüyor, EDL modunda bile “Storage not found” hatası alınıyor.

    Çözüm

    Kullanılan donör IC’nin üretici kodu çözülerek orijinal ile aynı yoğunluk sınıfında (density class) ve aynı pinout revizyonunda olduğu datasheet üzerinden teyit edilmelidir; farklı üreticilerin aynı pin sayısına sahip IC’leri bile pinout açısından uyumsuz olabilir. Ayrıca reball sıcaklık profili (genellikle kurşunsuz BGA için 220–245°C pik) IC üreticisinin reflow profiline uygun ayarlanmalıdır.

    Arıza 7: Nemden Kaynaklanan Pad Korozyonu

    Suya maruz kalmış cihazlarda eMMC etrafındaki pedlerde beyaz/yeşil oksit birikimi görülür, bağlantı kararsızdır.

    Çözüm

    İzopropil alkol (%99.9 IPA) ile ultrasonik temizlik yapılır, korozyon mekanik olarak fiberglas kalemle temizlenir. Pad hasar görmüşse mikro lehim köprüsü (jumper wire) ile onarım denenir; pad tamamen kalkmışsa IC değişimi kaçınılmazdır.

    § 09

    Sıkça Sorulan Sorular

    eMMC ile UFS arasındaki fark nedir?

    eMMC paralel bus mimarisi kullanırken UFS (Universal Flash Storage) SCSI tabanlı seri ve tam çift yönlü (full-duplex) mimari kullanır; bu nedenle UFS çok daha yüksek hız sunar. BGA-8250 gibi büyük pinli paketler çoğunlukla UFS ailesine aittir ve eMMC programlama araçlarıyla doğrudan uyumlu değildir.

    Hangi BGA tipinin hangi telefonda olduğunu nasıl anlarım?

    IC üzerindeki üretici kodu (örn. Samsung KLM, SanDisk SDIN, Toshiba/Kioxia THGBM, Micron MTFC ön ekleri) not edilip ilgili üreticinin resmi datasheet arşivinden pinout ve paket tipi teyit edilmelidir. Cihaz modeli tek başına kesin bilgi vermez, aynı model farklı üretim partilerinde farklı IC tedarikçisi kullanabilir.

    eMMC değişiminde veri kurtarma mümkün mü?

    Evet; IC söküldükten sonra chip-off yöntemiyle ham (raw) veri imajı alınabilir, ancak controller şifrelemesi (özellikle Android 10+ File-Based Encryption/FBE) aktifse veri şifre çözülmeden okunamaz.

    JTAG her cihazda çalışır mı?

    Hayır. Üreticiler güvenlik gerekçesiyle JTAG portlarını fabrikada fuse ile kapatabilir (secure boot). Bu durumda EDL/Download modu veya test point tabanlı alternatif erişim yöntemleri kullanılır.

    Bu içerik genel teknik referans amaçlıdır; IC üzerinde işlem yapmadan önce ilgili üreticinin güncel datasheet belgesi ve cihaza özel servis şeması mutlaka teyit edilmelidir. Yanlış voltaj uygulaması veya hatalı reflow profili IC’de kalıcı hasara yol açabilir.

    ↑ İçindekiler tablosuna dön

    © 2026 Mert Cep Telefonu Tamir Kursu —

    Devamını Oku
    AMOLED Ekran Güç Besleme Hatları



    AMOLED Ekran Güç Dağıtım Ağları (PDN) ve DC-DC Regülasyon Standartları: Sinyal ve Güç Analizi

    Tez Sorumlusu: Mert Cep Telefonu Tamir Kursu
    Yayın Tarihi: Temmuz 2026

    1. Giriş ve AMOLED Ekran Teknolojisinin Güç İhtiyacı

    Aktif Matrisli Organik Işık Yayan Diyot (AMOLED) ekran panelleri, piksellerin bağımsız olarak ışık ürettiği, arka aydınlatmaya (backlight) ihtiyaç duymayan ileri düzey görüntüleme donanımlarıdır. LCD ekranlardan farklı olarak AMOLED piksellerinin uyarılması, her bir alt pikselin arkasında yer alan İnce Filmli Transistörlerin (TFT) son derece kararlı ve çift yönlü simetrik gerilimlerle beslenmesini zorunlu kılar. Görüntünün oluşması, kontrastın sağlanması ve piksel renk doğruluğu doğrudan bu besleme voltajlarının kararlılığına bağlıdır.

    Mert Cep Telefonu Tamir Kursu laboratuvarlarında gerçekleştirilen deneysel onarım ve analiz süreçleri, AMOLED ekran panellerindeki arızaların %90’ının fiziksel kırılmalardan değil, Display Power IC (Ekran Besleme Entegresi) çevresindeki DC-DC regülasyon ve anahtarlama devrelerinin çökmesinden kaynaklandığını ortaya koymaktadır. Bu akademik makalede, bir akıllı telefonun bataryasından ekran paneline kadar uzanan karmaşık AMOLED güç dağıtım ağı (PDN) ve sinyal akış şeması, mikro-elektronik mühendislik standartlarına göre incelenmiştir.

    “AMOLED paneller, sadece pozitif gerilimle değil, piksel deşarjını sağlayabilmek amacıyla milimetrik negatif gerilimlerle (ELVSS) de çalışırlar. Bu simetrik gerilim dengesini kuran Display Power IC arızalandığında, teknisyenin hatayı doğrudan ekranda değil, anakart üzerindeki bu regülatör hattında araması gerekir.”

    2. Birincil Güç Girişleri: VBAT ve VPH_PWR

    Sistem uyanma diziliminin (Power-Up Sequence) en başında, doğrudan bataryadan veya ana şarj entegresinden (Charger IC) türetilen yüksek akımlı birincil gerilimler yer alır. Bunlar sırasıyla:

    • VBAT (3.7V – 4.4V): Doğrudan bataryanın pozitif kutbundan beslenen, Display Power IC’nin giriş kapasitörlerine kadar ulaşan ham DC gerilimdir.
    • VPH_PWR (3.7V – 4.4V): Şarj entegresi tarafından sistemdeki ana bileşenlere dağıtılan, batarya voltajına paralel hareket eden sistem besleme gerilimidir. VPH_PWR, hem Display Power IC’nin güç dönüştürme katmanına (Buck-Boost Regülatörleri) girer hem de doğrudan AMOLED panelin lojik ve analog uyanma ayaklarını beslemek üzere ekrana iletilir.

    Eğer VPH_PWR veya VBAT hatlarında bir kısa devre varsa, cihaza güç verildiğinde veya şarj kablosu takıldığında Display Power IC uyanamaz, hatta sistem korumaya geçerek cihazı tamamen kapatabilir (Dead Phone durumu). Soğuk ölçümde bu hatların GND dirençlerinin (Diyot/GR Değeri) 350mV – 550mV aralığında olması beklenir.

    3. Display Power IC Tetikleme Mekanizmaları: VDDP_EN ve EL_ON2

    Birincil voltajlar mevcut olsa dahi, Display Power IC kendiliğinden çıkış voltajları üretmez. Entegrenin içindeki DC-DC dönüştürücü ve LDO regülatör bloklarının aktif hale gelebilmesi için ana işlemciden (CPU) veya ekran kontrol biriminden (DSI / MIPI Kontrolörü) gelen lojik aktif yüksek yetkilendirme (Enable) sinyallerine ihtiyaç vardır:

    A) VDDP_EN (Enable Sinyali / 1.8V – 3.0V)

    Display Power IC’nin lojik kontrol katmanını uyandıran birincil tetikleme sinyalidir. Bu sinyal genellikle 1.8V düzeyindedir ve işlemci tarafından ekranın bağlı olduğu algılandığında (Screen Detection) gönderilir. VDDP_EN sinyali gelmediği takdirde, Display Power IC uyku modundan çıkamaz ve çıkış bobinlerinde hiçbir voltaj üretilemez.

    B) EL_ON2 (Enable Sinyali / 1.8V – 3.0V)

    EL (Electroluminescent) yani ekranın organik LED piksellerini besleyecek olan yüksek gerilimli ELVDD ve ELVSS anahtarlama konvertörlerini uyararak aktif hale getiren ikincil tetikleme sinyalidir. İşlemci ekran taramasını başlatacağı anda EL_ON2 hattını 1.8V seviyesine çekerek piksellere can suyu verir. Sinyal kesildiğinde ekran anında kararır.

    4. İletişim Protokolü: SCL ve SDA Veri Yolları

    Modern AMOLED ekran güç entegrasyonlarında voltajların sadece üretilmesi yetmez, aynı zamanda ekran parlaklığı, tazeleme hızı (Hz) ve güç tasarrufu modlarına göre bu voltajların dinamik olarak ayarlanması gerekir. Bu amaçla Display Power IC ile Ana İşlemci arasında I2C (Inter-Integrated Circuit) seri haberleşme veri yolu kullanılır:

    • SCL (Serial Clock Line): İşlemci tarafından üretilen ve veri transferinin senkronizasyonunu sağlayan saat frekans sinyalidir.
    • SDA (Serial Data Line): Çıkış voltajlarının (AVDD, ELVDD, ELVSS) milivolt seviyesindeki ince ayarlarını ve entegre durum raporlarını taşıyan iki yönlü seri veri hattıdır.

    I2C hatları genellikle 1.8V seviyesinde pull-up dirençleri ile beslenir. Bu hatlardaki kopukluklar veya kısa devreler, Display Power IC’nin uyanmasını tamamen engelleyebileceği gibi, ekranın takılmasına, donmasına veya renklerin birbirine girmesine neden olabilir.

    5. Display Power IC Çıkış Güçleri: AVDD, ELVDD ve ELVSS Hatları

    Tüm girişler ve sinyaller stabil olduğunda, Display Power IC yüksek frekanslı anahtarlama (switching) bobinleri ve kapasitörler yardımıyla AMOLED ekranın ihtiyaç duyduğu üç temel çıkış voltajını üretir:

    1. AVDD (Analog Power for Display – Positive / 5.5V – 6.2V / Tipik 5.8V): Ekranın analog matris kontrolcülerini ve kaynak sürücülerini besleyen yüksek kararlı pozitif analog gerilim hattıdır. AVDD voltajının eksik olması, ekranda dikey çizgiler oluşmasına veya ekranın tamamen çalışmamasına yol açar.
    2. ELVDD (EL Positive Supply for AMOLED / 5.5V – 6.2V / Tipik 5.8V): Organik LED (OLED) piksellerinin anot (+) uçlarına uygulanan ana pozitif besleme gerilimidir. Piksellerin ışık şiddetini ve parlaklığını doğrudan belirler.
    3. ELVSS (EL Negative Supply for AMOLED / -5.5V – -6.2V / Tipik -5.8V): OLED piksellerinin katot (-) uçlarına uygulanan ana negatif (eksi) besleme gerilimidir. OLED piksellerinin siyah seviyesini yakalayabilmesi, piksellerin hızlı sönmesi ve yüksek kontrast oranına ulaşılması bu negatif gerilime bağlıdır.

    6. İnteraktif Ölçüm ve Güç Başlatma Akışı (Flowchart)

    Aşağıdaki görselleştirilmiş akış diyagramı, teknik servis atölyenizde tamir süreçlerini standartlaştırmak amacıyla Mert Cep Telefonu Tamir Kursu mühendisleri tarafından tasarlanmıştır. Bu şema, AMOLED ekran arızalarında izlenmesi gereken mantıksal sıralamayı infografik olarak sunmaktadır.

    AMOLED Ekran Güç Başlatma ve Regülasyon Akış Şeması
    1

    Batarya ve Sistem Girişi (VBAT / VPH_PWR)

    Bataryadan gelen ham voltaj (3.7V – 4.4V) Display Power IC ve AMOLED Ekranın ilgili pinlerine ulaşır.

    2

    İşlemci Kontrol Sinyalleri (VDDP_EN)

    İşlemci ekranı algıladığında 1.8V’luk VDDP_EN sinyalini göndererek Display Power IC kontrolcüsünü uyandırır.

    3

    İletişim Kurulması (I2C SCL & SDA)

    İşlemci ve Ekran Entegresi arasında 1.8V seviyesinde seri haberleşme başlar, voltaj parametreleri set edilir.

    4

    Ekran Piksel Uyarısı (EL_ON2 Sinyali)

    İşlemci, ekran piksellerini aktif etmek için EL_ON2 (1.8V) kontrol tetiklemesini Display Power IC’ye iletir.

    5

    Pozitif Güç Üretimi (AVDD & ELVDD)

    Display Power IC, anahtarlamalı bobinler üzerinden +5.8V seviyesinde analog ve dijital pozitif çıkışlarını üretir.

    6

    Negatif Güç Üretimi (ELVSS Gerilimi)

    Display Power IC, ters çevirici şarj pompası devresi ile -5.8V’luk negatif katot gerilimini üreterek AMOLED panele basar.

    7. Multimetre Ölçüm Noktaları Referans Tablosu

    Aşağıdaki tabloda, teknik servis laboratuvarlarında multimetreyi DC Voltaj moduna alarak ekran açık konumdayken (veya uyanma esnasında) ölçmeniz gereken test noktaları ve milimetrik değerleri listelenmiştir. Tablo responsive (kaydırılabilir) olarak tasarlanmıştır.

    No Ölçüm Hattı

    Multimetre

    Kademe Seçimi

    Nominal

    Voltaj Seviyesi

    İşlevsel

    Görevi ve Önemi

    Hat Eksikliğinds

    Beliren Arıza Semptomu
    1 VPH_PWR DC Voltaj (20V) 3.7 V – 4.4 V Bataryadan gelen ham ana güç dağıtım hattı Entegreye besleme gitmez, ekran tamamen karanlık kalır.
    2 VDDP_EN DC Voltaj (2V / 20V) 1.8 V / 3.0 V Sinyal Display Power IC’yi uyandıran işlemci enable sinyali Entegre çalışmaz, çıkış voltajlarının hiçbiri oluşmaz.
    3 EL_ON2 DC Voltaj (2V / 20V) 1.8 V / 3.0 V Sinyal AMOLED piksellerini uyandıran enable sinyali Pikseller uyarılmaz, ses var görüntü yok arızası oluşur.
    4 AVDD DC Voltaj (20V) +5.5 V ~ +6.2 V Güç AMOLED analog devrelerinin pozitif besleme gerilimi Ekranda renk bozulmaları, dikey veya yatay çizgiler oluşur.
    5 ELVDD DC Voltaj (20V) +5.5 V ~ +6.2 V Güç AMOLED piksel anotlarının birincil pozitif beslemesi Pikseller ışık üretemez, siyah ekran (no light) oluşur.
    6 ELVSS DC Voltaj (20V – Negatif Ölçüm) -5.5 V ~ -6.2 V Güç AMOLED piksel katotlarının birincil negatif beslemesi Siyah kalitesi düşer, görüntüde karlanma veya komple donma olur.
    7 GND Diyot / Buzzer Modu 0.0 V (Kısa Devre / Şase) Sistem ortak referans şase hattı Anormal akım çekimleri ve devrenin aşırı ısınması gözlenir.

    8. Arıza Analizleri, Belirtileri ve Hata Giderme Algoritmaları

    Mert Cep Telefonu Tamir Kursu laboratuvarlarında sıkça karşılaşılan iki kritik vaka senaryosu ve primar müdahale algoritmaları aşağıda sunulmuştur:

    Vaka 1: AMOLED Ekranda Görüntü Yok, Cihaz Açılıyor (Arama Alıyor / Titreşim Var)

    Bu durumda teknik servis uzmanı sırasıyla şu algoritmaları işletmelidir:

    1. Adım 1 (Soğuk Ölçüm): Cihaz kapatılır, batarya sökülür. Ekran FPC konnektörü üzerindeki AVDD, ELVDD ve ELVSS hatlarının diyot modunda şaseye karşı dirençleri (GR) ölçülür. Eğer bu hatlardan birinde 0.001V (Kısa Devre) varsa, hatta paralel bağlı filtre kondansatörleri şüphelidir.
    2. Adım 2 (Sinyal Ölçümü): Eğer kısa devre yoksa cihaz açılır. Multimetre DC voltaj kademesinde VDDP_EN ve EL_ON2 test noktalarındaki 1.8V lojik tetikleme gerilimleri ölçülür. Bu sinyallerden biri eksikse sorun CPU veya ekran konnektöründeki lehim soğukluğudur (Cold Solder).
    3. Adım 3 (Aktif Voltaj Ölçümü): Sinyaller mevcutsa ekran takılı ve aktifken (ekran açık kalacak şekilde tetik verilerek) Display Power IC çevresindeki AVDD (+5.8V), ELVDD (+5.8V) ve ELVSS (-5.8V) voltajları ölçülür. Eğer bu voltajlar sıfır ise Display Power IC arızalıdır ve değiştirilmelidir.
    Eğitmen Notu (Mert Cep Telefonu Tamir Kursu)

    Çoğu teknisyen, ekran takılı değilken ELVDD ve ELVSS voltajlarını ölçmeye çalışır. Unutulmamalıdır ki, Display Power IC ekranın takılı olduğunu algılamazsa (veya geri besleme alamazsa) bu voltajları anında kapatır. Ölçüm mutlaka ekran bağlıyken veya test noktalarından yapılmalıdır.

    Vaka 2: Ekranda Parlama, Yeşil Ekran (Green Screen) Veya Renk Bozulmaları

    Cihazda görüntü var ancak renkler dalgalanıyor, ekran yeşile çalıyor veya titriyorsa:

    1. Adım 1: Display Power IC çıkışındaki filtre bobinlerinin (LDO indüktörleri) lehim çatlakları kontrol edilir. Bobinlerin deforme olması çıkış gerilimlerinde yüksek dalgalanmaya (Ripple) neden olur.
    2. Adım 2: ELVSS (-5.8V) negatif gerilim hattındaki dalgalanma ölçülür. Negatif gerilimin stabil olmaması AMOLED piksellerinin tam kapanmasını engellediği için yeşil veya grimsi parlamalara sebep olur. Bu durumda filtre kapasitörleri yenilenmelidir.

    9. Sonuç ve Sektörel Değerlendirme

    AMOLED ekran teknolojisi, sunduğu eşsiz görüntü kalitesinin yanı sıra son derece hassas bir güç dağıtım şebekesine ihtiyaç duyar. Milimetrik lojik sinyallerin (+1.8V), yüksek kararlı analog gerilimlerin (+5.8V) ve simetrik negatif potansiyellerin (-5.8V) mükemmel bir uyum içinde çalışması, ekranın uzun ömürlü ve performanslı olmasını garanti eder.

    Mert Cep Telefonu Tamir Kursu olarak misyonumuz, teknisyenlerimizin arızalara deneme-yanılma yöntemiyle değil, devre şemaları ve sinyal akış algoritmaları üzerinden profesyonel yaklaşımlarla müdahale etmesini sağlamaktır. AMOLED güç yollarının ve Display Power IC yapısının derinlemesine kavranması, hata teşhis hızını artıracak ve onarım başarı oranlarını zirveye taşıyacaktır.

    © 2026 Mert Cep Telefonu Tamir Kursu . Tüm hakları saklıdır. Bu makalenin ticari amaçlarla kopyalanması veya dağıtımı kanunen yasaktır.

    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Xiaomi Tamir Kursu
    Xiaomi Redmi Note 14 4G GLB (tanzanite) HyperOS OS3 Bootloader Locked Donanımsal ve Yazılımsal Dual IMEI Repair ve Hücresel Ağ Kalibrasyon Protokolü
    Cep Telefonu Tamir Kursu
    Android cihazlarda kullanılan eMMC BGA paket tiplerinin teknik detayları
    Xiaomi Tamir Kursu
    Xiaomi 17 Serisi (Qualcomm SM8 UFS Platformu) Yazılımsal IMEI Onarımı ve Sıfırlama Sonrası NV Data Hatası Çözüm
    Xiaomi Tamir Kursu
    17T Pro (warhol) Mediatek Dimensity Platformu Yazılımsal IMEI Onarımı
    Cep Telefonu Tamir Kursu
    AMOLED Ekran Güç Besleme Hatları
    Oppo Tamir Kursu
    Yeni Nesil Android Cihazlarda Fabrika Sıfırlama Koruması (FRP) Güvenlik Aşımı DFTPro, Trtools ile
    error: İçerik korumalıdır.Bilgi için MERT CEP TELEFONU TAMİR KURSU !!
