Samsung A045 (Galaxy A04s)
Sorun Senaryosu Analizi
Belirtiler:
– Cihaz kapalıyken şarja takılınca → Şarj oluyor ✓
– Cihaz açıkken şarja takılınca → Şarj var ✓
– Ama kabloyu söküp tekrar takınca → Şarj gitmiyor/gidiyor ✗

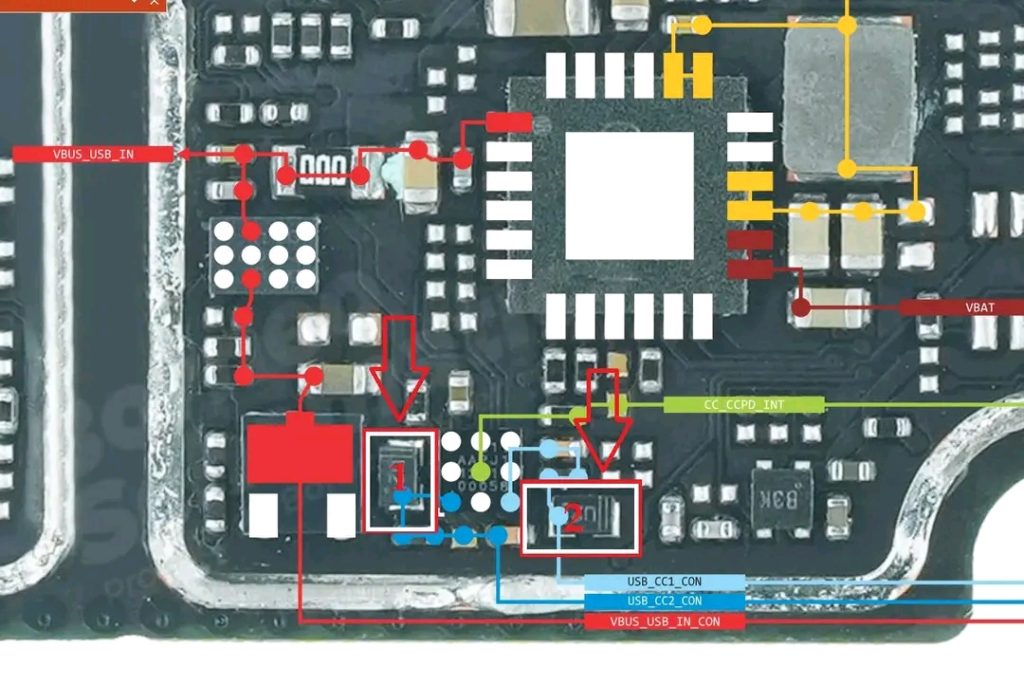

1 ve 2 Numaralı Diyotların Görevi
Görselde işaretlenen diyotlar muhtemelen CC (Configuration Channel) hattı üzerindeki koruma diyotlarıdır:
CC Hattı Nedir?
USB Type-C bağlantısında CC1 ve CC2 pinleri:
– Şarj cihazının bağlı olup olmadığını algılar
– Şarj yönünü belirler (Source/Sink)
– Akım kapasitesini anlaşır (5V/3A, 9V/2A vb.)
Diyotların İşlevi
Diyot Görevi
Diyot 1 CC1 hattı koruma diyodu
Diyot 2 CC2 hattı koruma diyodu
Neden Bu Diyotlar Arızalanınca Bu Sorun Olur?
Normal Çalışma:
“`
Şarj Cihazı ←→ CC Pinleri ←→ PMIC (Güç Yönetim IC)
↑
[Koruma Diyotları]
“`
Arızalı Diyot Senaryosu:
1. Cihaz Kapalıyken Çalışması:
– Kapalı durumda basit bir şarj algılama devresi çalışır
– CC hattı üzerinden minimal iletişim yeterli
– Diyot kısmen iletken olsa bile, statik algılama çalışabilir
2. Cihaz Açıkken İlk Bağlantı:
– Açılış sırasında CC hattı initialize edilir
– İlk bağlantı anında diyot “tutuyor” gibi davranabilir
3. Kablo Çıkarılıp Takılınca Sorun:
– Hot-plug (sıcak tak-çıkar) durumunda:
– CC hattı hızlı switching gerektirir
– Arızalı diyot yanlış voltaj seviyeleri iletir
– PMIC şarj cihazını tanıyamaz
– VBUS (5V) aktive edilmez
Teknik Detay
“`
CC Hattı Voltaj Seviyeleri:
├── Rp (Pull-up) şarj cihazında
├── Rd (Pull-down) telefonda (5.1kΩ)
└── Diyotlar: ESD koruması + voltaj kısıtlama
Arızalı diyot → Yanlış voltaj bölünmesi →PMIC CC seviyesini okuyamaz →Şarj protokolü başlatılamaz
Neden “Boşa da Alınabilir” Denmiş?
Bu diyotlar koruma amaçlıdır. Eğer:
– ESD (elektrostatik deşarj) riski düşükse
– Geçici çözüm olarak
– Test amaçlı
Direkt olarak kısa devre (jumper) yapılabilir. Ancak uzun vadede:
– ESD hasarı riski artar
– CC hattı hasar görebilir
– Ana PMIC zarar görebilir
Özet
Durum Açıklama
Kronik sorun : CC hattı diyotları yavaş yavaş özelliklerini kaybediyor
Neden farklı davranış? Statik vs. dinamik (switching) koşullar farklı
Çözüm Diyot 1 ve 2 değişimi
Alternatif Kısa devre (geçici/test)
Bu diyotlar genellikle çiftli diyot (dual diode) veya Schottky diyot olarak SMD pakette (SOD-323, SOT-23 vb.) bulunur. Değiştirirken aynı karakteristikte (Vf, If, trr) olmasına dikkat edilmelidir.
