Samsung Galaxy A022 Anakart Arızaları



Samsung Galaxy A022 Anakart Arızaları ve Profesyonel Çözüm Yöntemleri

Power IC, Şarj Devresi, Ekran Soketleri ve Voltaj Test Noktaları Detaylı Analizi

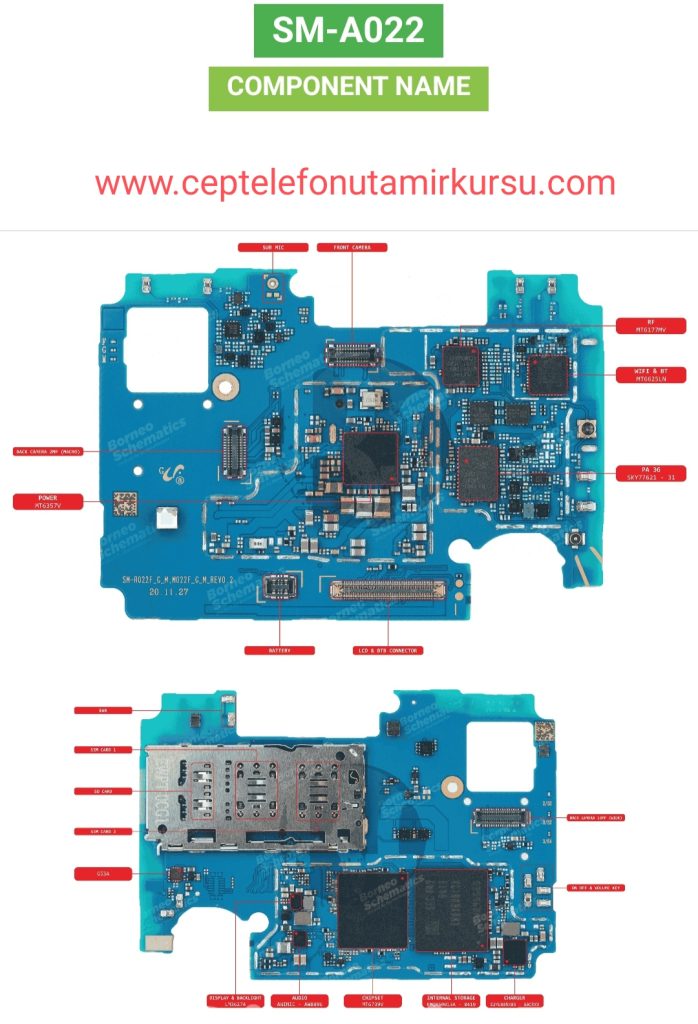

A022 Samsung charge, diode, camera, lcd, touch, audio, mipi problem

Uzman Uyarısı: A022 modeli MediaTek işlemci mimarisine sahip olup, anakart tamiri hassas ekipman ve deneyim gerektirir. Yanlış müdahale veri kaybına ve kalıcı hasara yol açabilir.Cep telefonu tamir kursumuzda detaylı analiz, ekipman, eğitmen, uygulama desteği ile siz de bu arızaları tespit edip, tamir edebileceksiniz.

A022 Modeli Genel Özellikleri ve Yaygın Arızalar

Samsung Galaxy A02 (model kodu A022F), giriş seviyesi akıllı telefon pazarının en çok tercih edilen cihazlarından biridir. MediaTek MT6739W işlemci ve 2GB/3GB RAM konfigürasyonuyla gelen bu model, yoğun kullanımda belirli anakart arızalarına eğilim göstermektedir.

Sık Karşılaşılan A022 Arıza Belirtileri

  • ⛔ Tamamen Ölü Cihaz (Dead Phone): Hiç tepki vermeme, şarj ışığı yanmama
  • ⚠️ Yarım Açılma: Samsung logosunda takılma veya sürekli restart.
  • ⚠️ Şarj Problemleri: Yavaş şarj, şarj almama veya şarjda açılmama.
  • ⚠️ Ekran Arızaları: Backlight (arka ışık) sorunları, LCD görüntü vermeme.
  • ⚠️ Şebeke ve WiFi Kaybı: Baseband IC arızaları sonucu sinyal yok.

Kritik Komponentler ve Görevleri:

1. Power Management IC (PMIC)

Görevi: Bataryadan gelen 3.7V-4.2V voltajı, işlemcinin ve diğer bileşenlerin ihtiyaç duyduğu farklı voltaj seviyelerine (1.8V, 3.3V, 1.2V vb.) dönüştürür. Ayrıca şarj kontrolü, termal yönetim ve güç dağıtımını sağlar.

Arızası Durumunda:

  • Cihaz hiç açılmaz (tamamen ölü)
  • Şarj algılanır ancak batarya dolmaz
  • Aşırı ısınma veya anormal sıcaklık artışı
  • Rastgele kapanmalar ve yeniden başlatmalar

2. Şarj IC (Charging Integrated Circuit)

Görevi: USB portundan gelen 5V voltajı batarya şarj voltajına (4.2V-4.4V) düzenler. Şarj akımını kontrol eder ve batarya koruma mekanizmalarını yönetir.

Arızası Durumunda:

  • “Şarj ediliyor” göstergesi var ancak yüzde artmıyor
  • Çok yavaş şarj (5-10 saatte %100)
  • Şarjda kullanımda batarya yüzdesi düşme
  • Aşırı ısınan şarj portu bölgesi

3. Ekran Soketi ve Backlight Devresi

Görevi: LCD paneline görüntü sinyali (MIPI DSI) ve LED backlight sürücü devresi üzerinden aydınlatma gücü sağlar.

Arızası Durumunda:

  • Siyah ekran ancak telefon çalışıyor (ses geliyor, titreşim var)
  • Çok soluk veya düzensiz aydınlatma
  • Ekranda çizgiler veya renk bozulmaları
  • Dokunmatik çalışır ancak görüntü yok

4. Baseband Processor (Modem IC)

Görevi: Şebeke iletişimini (2G/3G/4G), WiFi ve Bluetooth sinyallerini yönetir. SIM kart okuma ve operatör bağlantısını sağlar.

Arızası Durumunda:

  • Acil arama dışında şebeke yok
  • SIM kart algılanmıyor veya sürekli arama yapılıyor
  • IMEI numarası kaybolması (00000000000000)
  • WiFi ve Bluetooth çalışmaması

Voltaj Test Noktaları ve Normal Değerler

A022 anakartında arıza tespiti için multimetre veya osiloskop ile ölçüm yapılması gereken kritik test noktaları:

Test Noktası Normal Voltaj Açıklama
Batarya Konnektörü (B+) 3.7V – 4.4V Batarya voltajı, şarjda 4.2V üzeri olmalı
VBUS (Şarj Girişi) 5.0V ± 0.25V USB portundan gelen voltaj
VPH_PWR (Ana Güç Hattı) 3.6V – 4.3V Power IC çıkışı, sistem ana besleme
1.8V LDO (I/O Voltajı) 1.8V ± 0.1V Giriş/çıkış devreleri beslemesi
3.3V LDO (Sensör/Analog) 3.3V ± 0.15V Sensörler ve analog devreler
1.2V (CPU Çekirdek) 1.1V – 1.3V İşlemci çekirdek beslemesi
LCD VCI (Ekran Besleme) 2.8V – 3.3V LCD panel mantık voltajı
LED Anod (Backlight) 15V – 25V LED sürücü çıkışı (boost converter)

Soket Diyot (Diyodik) Değerleri ve Ölçüm Yöntemi

Soket diyot modu ölçümleri, kısa devre (short) tespiti için kritik öneme sahiptir. Multimetreyi diyot moduna (diod symbol) alarak soket pinlerine kırmızı probu (-) batarya negatifine (GND), siyah probu (+)ise test edilecek pine değdirerek ölçüm yapılır.

Önemli Not: Normal değerler 0.300V – 0.700V arasındadır. 0.000V (OL veya 0V) kısa devre, 1.000V üzeri açık devre (kopuk) anlamına gelir.

Soket / Bileşen Normal Diyot Değeri Arıza Göstergesi
Batarya Soketi (B+) 0.400V – 0.600V 0V = Kısa devre, 1.2V+ = Açık devre
USB Şarj Soketi (VBUS) 0.450V – 0.650V 0V = Kısa devre (şarj IC arızalı)
LCD Soket (VCI Pin) 0.350V – 0.550V 0V = Ekran devresi kısa
LCD Backlight Anod 0.600V – 0.900V 0V = LED sürücü arızası
Kamera Soketleri (AVDD) 0.300V – 0.500V 0V = Kamera devresi kısa
Sim Kart Soketi (VSIM) 0.400V – 0.600V 0V = Baseband veya güç hattı arızası

A022 Arıza Çözüm Yöntemleri ve Tamir Adımları

Adım 1: Arıza Tespiti ve Termal Analiz

Cihaz tamamen kapalı durumdayken:

  1. Visual Inspection: Anakart üzerinde yanmış izler, şişmiş kapasitörler veya korozyon kontrolü
  2. Diyot Modu Tarama: Tüm kritik hatlarda kısa devre tespiti (özellikle VPH_PWR ve VBUS hatları)
  3. Termal Kamera Kullanımı: Cihaz şarja takılıyken ısınan bölgeyi tespit etme (Power IC veya şarj IC bölgesi)

Adım 2: Power IC Arızası Çözümü

Belirtiler: Cihaz hiç açılmıyor, batarya voltajı normal ancak sistem voltajları (1.8V, 3.3V) yok.

Çözüm:

  • Reballing veya Power IC değişimi (PMB6818 veya uyumlu model)
  • Çevre pasif komponentlerin (kondansatör, bobin) kontrolü
  • Kristal osilatör (32.768kHz) frekans kontrolü

Adım 3: Şarj Devresi Tamiri

Belirtiler: Şarj simgesi var ama yüzde artmıyor veya çok yavaş şarj oluyor.

Çözüm:

  • Şarj IC (MT6357 veya uyumlu) değişimi
  • Şarj portu (FPC) konnektörü temizliği veya değişimi
  • Şarj bobini (indüktör) ve çevre kapasitörlerin kontrolü
  • NTC (sıcaklık sensörü) devresi kontrolü – arızalıysa şarj durur

Adım 4: Ekran ve Backlight Tamiri

Belirtiler: Siyah ekran ama telefon çalışıyor (bildirim sesleri geliyor).

Çözüm:

  • LCD soketi jumper (kablo çekme) yöntemiyle yeniden bağlantı
  • Backlight sürücü IC (LP8557 benzeri) değişimi
  • LED anod hattındaki bobin ve diyot kontrolü
  • LCD_VCI voltaj regülatörü kontrolü

Adım 5: Baseband ve Şebeke Çözümleri

Belirtiler: IMEI kaybı, şebeke yok, SIM kart algılanmıyor.

Çözüm:

  • Baseband IC reballing veya değişimi (MT6177 veya uyumlu)
  • RF devresindeki filtre ve amplifikatör kontrolü
  • IMEI yazılımı (NV data) kurtarma işlemi
  • Anten bağlantıları ve switch kontrolü

A022 Test Point (Test Noktaları) ve EDL Modu

Yazılımsal arızalar veya FRP (Factory Reset Protection) kilitlerini aşmak için kullanılan test noktaları:

  • EDL Mode (Emergency Download): Test point jumper ile cihazı download moduna alma
  • ISP Pinout: EMMC/UFS bellek doğrudan programlama noktaları
  • UART Test Points: Seri haberleşme noktaları (debug için)
  • 1.8V UART: TX/RX noktaları (CMD ve DAT hatları)

Uyarı: Test point kullanımı ileri düzey teknik bilgi gerektirir. Yanlış jumper bağlantısı anakart kalıcı hasar görebilir. Detaylı schematic diagramlar için Borneo schematic veya wuxinji gibi programlara başvurun. KLASİK YÖNTEM için PDF formatında internetten ücretsiz indirebilirsiniz.

Önerilen Ekipman ve Malzemeler

  • Digital Multimeter (Fluke veya Uni-T)
  • Termal Kamera (FLIR ONE veya benzeri)
  • Mikroskop (trinoküler, 10x-40x zoom)
  • SMD Rework Station (Quick 861DW)
  • Lehim Pastası (Mechanic XG-Z40)
  • BGA Reballing Kit
  • Jumper Teli (0.02mm copper wire)
  • Isı Yalıtım Bantı (Kapton tape)
  • Programlayıcı (UFI,DFT PRO CHİMERA Tr Tools, Z3xbox, Octopusbox EasyJTAG)
  • Orijinal Samsung Yedek Parçalar

Sonuç ve Öneriler

Samsung Galaxy A022 anakart tamiri, doğru teşhis ve profesyonel ekipman kullanıldığında yüksek başarı oranı sağlar. Power IC ve şarj devresi arızaları en sık karşılaşılan sorunlardır. Voltaj test noktalarındaki ölçümler ve soket diyot değerleri, arızanın hızlı tespiti için kritik öneme sahiptir.

Teknik Servis Önerisi: Anakart tamiri hassas bir işlemdir. Kendi başınıza müdahale etmeden önce www.ceptelefonutamirkursu.com adresinden profesyonel eğitim ve destek almanızı öneririz.

Kaynaklar: Samsung Galaxy A022 Service Manual, MTK MT6739W Reference Design, GSM Hosting Forum Teknik Dokümanları

Yayın Tarihi: 2024 | Son Güncelleme: Mart 2026
