Samsung A54 PMIC Voltaj Ölçümleri ve Teknik Onarım Rehberi
İçindekiler
Samsung A54 PMIC (SPU15Q/SPU16) Nedir?
Samsung Galaxy A54 akıllı telefonunda kullanılan SPU15Q ve SPU16 kodlu PMIC (Power Management Integrated Circuit), cihazın güç yönetiminden sorumlu ana entegre devredir. Exynos 1380 işlemcisi ile birlikte çalışan bu PMIC, telefonun açılması, şarj olması ve tüm alt sistemlerin beslenmesi için gerekli voltajları üretir.
Telefon tamiri konusunda uzmanlaşan teknik servisler için PMIC üzerindeki voltaj ölçümleri, “Etapa 2” olarak adlandırılan bu aşamada cihazın açılmama nedenlerini belirlemede en etkili yöntemdir.

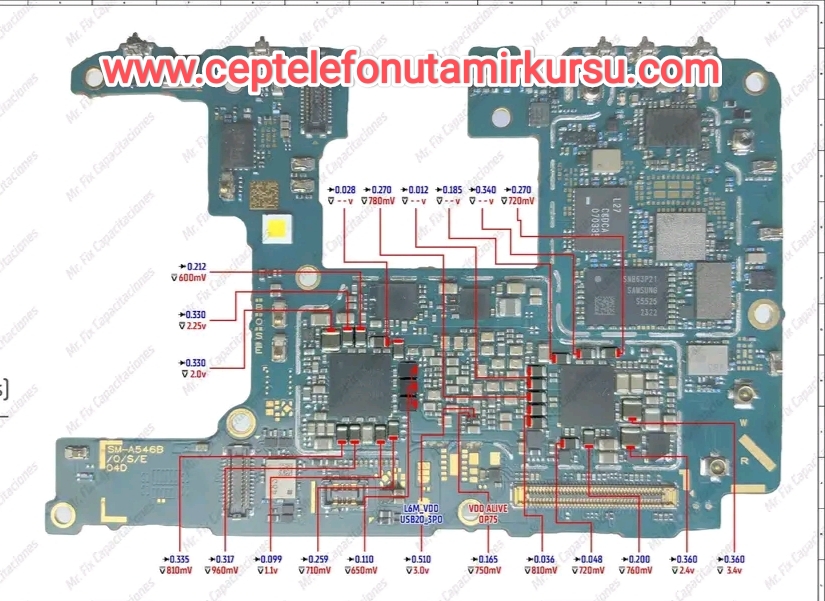

Samsung A54 Ana Kart – PMIC BUCK Çıkışları ve USB Besleme Hatları
BUCK Çıkışları ve Ölçüm Noktaları
PMIC üzerindeki BUCK regülatörleri, farklı voltaj seviyelerinde çıkışlar sağlar. Samsung A54 modelinde bu çıkışların sağlıklı olup olmadığını kontrol etmek için:
- BUCK çıkışlarında voltaj varlığını kontrol edin
- Voltaj düşüş davranışını (diyot modu) test edin
- Olası kısa devre veya kaçak akım hatlarını belirleyin
Önemli BUCK Çıkışları:
- 600mV – Düşük güç modu beslemesi
- 780mV – İşlemci çekirdek beslemesi
- 2.0V – 2.25V – Bellek arayüz beslemesi
- 2.4V – 3.4V – Çevre birimleri beslemesi
- 3.0V – Analog devre beslemesi
USB Besleme Voltajları
USB şarj portundan gelen voltajın dağıtımı, Samsung A54’te L6M_VDD ve USB20_3PD hatları üzerinden gerçekleşir. Bu hatlardaki voltaj değerleri:
- L6M_VDD: 0.75V – USB kontrolcü beslemesi
- USB20_3PD: 3.0V – USB 2.0 veri hattı beslemesi
- VDD_ALIVE: 0.875V – Canlı besleme hattı
USB şarj sorunları yaşayan Samsung A54 cihazlarında bu hatların ölçülmesi, sorunun USB IC’den mi yoksa PMIC’ten mi kaynaklandığını belirlemede yardımcı olur.
UMCP (UFS + RAM DDR4) Besleme Hatları
Samsung A54’te kullanılan UMCP (Universal Flash Storage + RAM) entegresi, BGA 254 paketinde tek bir chip üzerinde hem depolama hem de RAM fonksiyonlarını birleştirir. Bu entegrenin sağlıklı çalışması için PMIC’ten gelen kritik voltajlar:

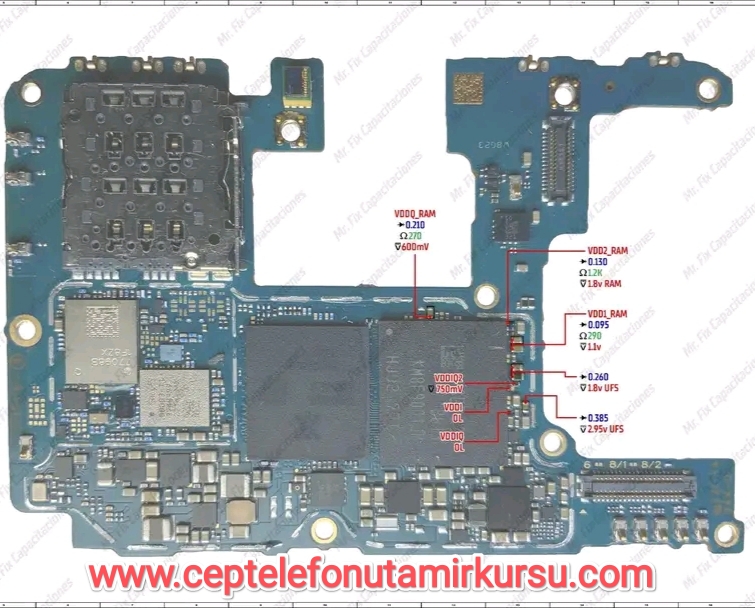

Samsung A54 UMCP Voltaj Hatları – UFS ve RAM DDR4 Beslemeleri
| Voltaj Hattı | Değer | Direnç (Ω) | Fonksiyon |
|---|---|---|---|
| VDDQ_RAM | 0.600V | 0.270Ω | RAM veri hattı beslemesi |
| VDD2_RAM | 1.8V | 1.2KΩ | RAM çekirdek beslemesi |
| VDD1_RAM | 1.1V | 0.095Ω | RAM lojik beslemesi |
| VDDQ_UFS | 1.8V | 0.260Ω | UFS veri hattı beslemesi |
| VDD_UFS | 2.95V | 0.385Ω | UFS çekirdek beslemesi |
Diyagnostik Prosedürü
Samsung A54 açılmama sorunlarında sistematik teşhis için şu adımları izleyin:
Adım 1: Temel Voltaj Kontrolü
Öncelikle batarya konnektöründe 3.8V-4.2V arası voltaj varlığını kontrol edin. Batarya voltajı normal ise PMIC’in VBAT girişini ölçün.
Adım 2: BUCK Çıkış Ölçümleri
PMIC üzerindeki indüktörlerin her iki ucunda voltaj ölçümü yapın. Normalde bir uçta giriş voltajı (VBAT seviyesinde), diğer uçta regüle edilmiş çıkış voltajı görülmelidir.
Adım 3: Diyot Modu Testi
Multimetreyi diyot moduna alarak her bir besleme hattının toprağa olan davranışını kontrol edin. Normalde 0.3V-0.7V arası değerler okunmalıdır. 0V (kısa devre) veya 1.5V üzeri (açık devre) anormaldir.
Adım 4: UMCP Besleme Kontrolü
Yukarıdaki tabloda belirtilen voltaj değerlerini ölçün. Özellikle VDDQ_RAM (0.6V) ve VDD2_RAM (1.8V) değerleri kritiktir. Bu voltajlar yoksa işlemci-UMCP iletişimi başlayamaz.
Sık Karşılaşılan Sorunlar ve Çözümler
Sorun 1: Tüm BUCK Çıkışları Sıfır
Nedeni: PMIC hasarlı veya VBAT ulaşmıyor.
Çözüm: Önce VBAT yolunu kontrol edin, sonra PMIC değişimi.
Sorun 2: Bazı BUCK Çıkışları Eksik
Nedeni: PMIC iç hasar veya geri besleme devresi sorunu.
Çözüm: Eksik voltaj hattına harici regülatör bağlanabilir veya PMIC değişimi.
Sorun 3: UMCP Voltajları Düşük veya Dalgalı
Nedeni: UMCP entegresi kısa devre yapıyor veya BGA lehimlerinde sorun.
Çözüm: UMCP reballing veya değişimi gerekebilir.
Sorun 4: Voltajlar Normal Ama Cihaz Açılmıyor
Nedeni: Yazılım sorunu, işlemci hasarı veya saat sinyali problemi.
Çözüm: Yazılım güncellemesi, eMMC/UFS programlama veya işlemci kontrolü.
Referans Voltaj Tablosu
Samsung A54 PMIC SPU15Q/SPU16 için tam referans voltaj tablosu:
| Test Noktası | Normal Değer | Direnç (Ω) | Açıklama |
|---|---|---|---|
| VBAT | 3.8-4.4V | – | Batarya voltajı |
| BUCK1 | 0.600V | 0.212Ω | Düşük güç beslemesi |
| BUCK2 | 2.25V | 0.330Ω | PLL/CLK beslemesi |
| BUCK3 | 2.0V | 0.330Ω | İşlemci yardımcı besleme |
| BUCK4 | 0.780V | 0.270Ω | CPU çekirdek beslemesi |
| BUCK5 | 0.720V | 0.270Ω | GPU beslemesi |
| BUCK6 | 0.028V | – | Sensör beslemesi |
| BUCK7 | 0.012V | – | RF beslemesi |
| LDO1 | 0.810V | 0.335Ω | ALIVE beslemesi |
| LDO2 | 0.960V | 0.317Ω | USB kontrolcü beslemesi |
| LDO3 | 1.1V | 0.099Ω | UFS lojik beslemesi |
| LDO4 | 0.710V | 0.259Ω | DDR4 referans beslemesi |
| LDO5 | 0.650V | 0.110Ω | AP referans beslemesi |
| LDO6 | 3.0V | 0.510Ω | USB 2.0 beslemesi |
| LDO7 | 0.750V | 0.165Ω | L6M_VDD USB beslemesi |
| LDO8 | 0.810V | 0.036Ω | VDD_ALIVE beslemesi |
| LDO9 | 0.720V | 0.048Ω | AP_IF beslemesi |
| LDO10 | 0.760V | 0.200Ω | MIPI beslemesi |
| LDO11 | 2.4V | 0.360Ω | UFS VCCQ beslemesi |
| LDO12 | 3.4V | 0.360Ω | UFS VCC beslemesi |
Borneo schematic vve Wuxinji service manual eğitimi alarak siz de bu ölçümleri yapabilirsiniz.
Bu kaynaklar teknik servis uzmanları için kritik referans materyallerdir.
