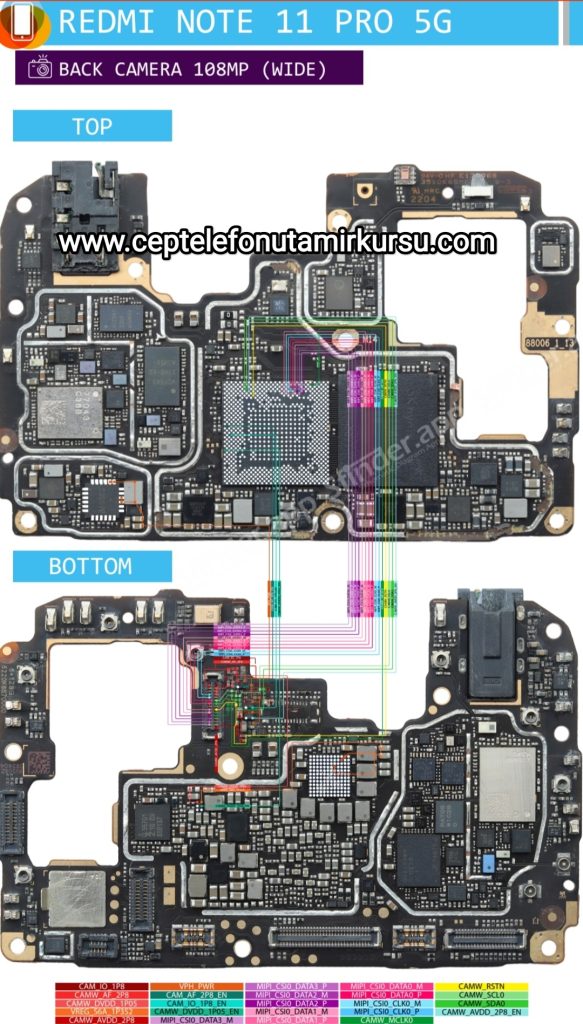

Redmi Note 11 Pro 5G  108MP ana kamera bağlantı yolları

.. nı gösteren detaylı bir PCB şeması. Görselde üst ve alt kart görünümleri ile MIPI CSI (Camera Serial Interface) hatlarının renk kodlu bağlantıları yer alıyor.

Şimdi bu görseli temel alarak SEO uyumlu, teknik detaylı bir makale yazacağım:

—

Redmi Note 11 Pro 5G Kamera Yolları ve 108MP Kamera Arıza Tespiti

Giriş: 108MP Kamera Sisteminin Teknik Altyapısı

Redmi Note 11 Pro 5G, Samsung ISOCELL HM2 sensörüyle donatılmış 108MP ana kamera sistemiyle orta segmentte profesyonel fotoğrafçılık deneyimi sunuyor. Ancak bu yüksek çözünürlüklü sensörün doğru çalışabilmesi için anakart üzerindeki MIPI CSI (Mobile Industry Processor Interface – Camera Serial Interface) hatlarının kusursuz iletişim kurması şart. Bu makalede, cihazın kamera yollarının teknik detaylarını, yaygın arıza noktalarını ve profesyonel tespit yöntemlerini ele alıyoruz.

Redmi Note 11 Pro 5G Kamera Mimarisi

108MP Ana Kamera Özellikleri

Özellik Değer
Sensör Samsung ISOCELL HM2
Çözünürlük 108 Megapiksel
Piksel Boyutu 0.7μm (9-in-1 piksel birleştirme ile 2.1μm)
Diyafram f/1.9
OIS Desteklenmiyor (EIS ile stabilize)
Video 4K@30fps, 1080p@60fps

Kamera Bağlantı Arayüzü: MIPI CSI-2

Redmi Note 11 Pro 5G’nin kamera modülü, 4-veri hattı (4-lane) MIPI CSI-2 protokolünü kullanır. Bu arayüz, yüksek bant genişliği gerektiren 108MP sensör verilerini işlemciye (Snapdragon 695 5G) aktarır.

Anakart Üzerindeki Kamera Yolları (PCB Şeması Analizi)

Görseldeki PCB şemasına göre kamera bağlantı noktaları şunlardır:

Üst Kart (TOP) Bileşenleri

Pin Grubu Fonksiyon Açıklama
MIPI CSI0 DATA0 P/M Veri Hattı 0 Diferansiyel veri çifti (Pozitif/Negatif)
MIPI CSI0 DATA1 P/M Veri Hattı 1 Diferansiyel veri çifti
MIPI CSI0 DATA2 P/M Veri Hattı 2 Diferansiyel veri çifti
MIPI CSI0 DATA3 P/M Veri Hattı 3 Diferansiyel veri çifti
MIPI CSI0 CLK0 P/M Saat Sinyali Veri senkronizasyonu
CAM_IO_1P8 I/O Voltajı 1.8V digital I/O besleme
CAMW_AVDD_2P8 Analog Voltaj 2.8V analog besleme (AVDD)
CAMW_DVDD_1P05 Core Voltaj 1.05V dijital core besleme
CAMW_AF_2P8 Otomatik Netleme AF motor sürücü voltajı
CAMW_RSTN Reset Sinyali Sensör reset kontrolü
CAMW_SCL0 / CAMW_SDA0 I2C Haberleşme Sensör kontrol ve yapılandırma

Alt Kart (BOTTOM) Bağlantıları

Alt kartta kamera konnektörü (FPC bağlantı noktası) bulunur. Renk kodlu hatlar, üst ve alt kart arasındaki bağlantıları gösterir:

– Kırmızı/Pembe Hatlar: MIPI veri hatları (DATA0-DATA3)
– Yeşil Hatlar: MIPI saat sinyali (CLK0)
– Sarı/Turuncu Hatlar: Güç hatları (AVDD, DVDD, IO)
– Mavi Hatlar: I2C kontrol hatları (SCL, SDA)



Yaygın Kamera Arızaları ve Tespit Yöntemleri

1. Kamera Uygulaması Siyah Ekran / “Kamera Bağlantısı Kesildi” Hatası

Olası Nedenler:
– MIPI veri hatlarında kopukluk veya kısa devre
– I2C haberleşme hattı arızası
– Güç regülatörü (PMU) arızası

Tespit Adımları:
1. Direnç Ölçümü: Kamera konnektöründe `CAMW_AVDD_2P8` hattında 2.8V, `CAMW_DVDD_1P05` hattında 1.05V ölçün
2. Diyot Modu Testi: MIPI hatlarında diyot değeri 0.3V-0.6V aralığında olmalı
3. Osiloskop ile Sinyal Kontrolü: MIPI CLK hattında 300MHz-1GHz arası saat sinyali gözlemlenmeli

2. 108MP Modunda Bulanık Fotoğraflar

Olası Nedenler:
– AF (Otomatik Netleme) motor sürücü devresi arızası (`CAMW_AF_2P8` hattı)
– Lens mekanik hasarı
– I2C haberleşme gecikmesi

Tespit:
– `CAMW_AF_2P8` hattında 2.8V sabit voltaj olmalı (netleme anında dalgalanma gösterir)
– I2C hatlarında SCL/SDA sinyalleri 400kHz hızında olmalı

3. Kamera Ara Sıra Çalışıyor (Intermittent)

Olası Nedenler:
– FPC (Flexible Printed Circuit) konektör oksidasyonu
– Soğuk lehim (cold solder joint) bağlantıları
– EMI/RFI interferansı

Çözüm:
– Konnektör temizliği (izopropil alkol)
– FPC kablo değişimi
– Shielding bant kontrolü

Profesyonel Onarım Rehberi

Gerekli Ekipmanlar
– Dijital multimetre (True RMS özellikli)
– Osiloskop (min. 100MHz bant genişliği)
– Termal kamera (kısa devre tespiti için)
– Mikroskop (10x-40x büyütme)
– Reballing istasyonu (BGA çip değişimi için)

Adım Adım Onarım Prosedürü

Adım 1: Yazılımsal Arıza Eleme

– Kamera uygulaması önbelleğini temizle
– Güvenli modda test yap
– Fabrika ayarlarına sıfırlama (son çare)
“`

Adım 2: Donanımsal Tespit
– PCB şemasındaki test noktalarından voltaj ölçümü
– MIPI hatlarında süreklilik testi
– Güç regülatörleri (PMIC) kontrolü

Adım 3: Bileşen Değişimi
– Kamera modülü değişimi (FPC kablo dahil)
– Anakart üzerindeki kamera konnektörü değişimi
– PMIC (Power Management IC) reballing/değişimi (gerekirse)

Redmi Note 11 Pro 5G vs Rakip Modeller Kamera Yolu Karşılaştırması

Model Sensör MIPI Lane Özel Özellik
Redmi Note 11 Pro 5G HM2 108MP 4-lane 9-in-1 piksel birleştirme
Redmi Note 10 Pro HM2 108MP 4-lane Aynı sensör, farklı ISP
Samsung Galaxy A73 HM6 108MP 4-lane Nonapixel Plus teknolojisi
Realme 9 Pro+ IMX766 50MP 2-lane OIS desteği

Sonuç

Redmi Note 11 Pro 5G’nin 108MP kamera sistemi, karmaşık MIPI CSI-2 haberleşme altyapısı ve çoklu güç domainleri (1.05V, 1.8V, 2.8V) gerektirir. Arıza tespitinde sistematik yaklaşım şarttır: önce yazılım, sonra FPC/konektör, son olarak anakart bileşenleri kontrol edilmelidir. Görseldeki PCB şeması, profesyonel tamir teknikleri için vazgeçilmez bir kaynaktır.

Önemli Not: 108MP sensör yüksek akım çektiğinden, güç regülatörü arızaları sıktır. `CAMW_DVDD_1P05` hattında düşük voltaj, sensörün düşük çözünürlükte (12MP) çalışmasına neden olur.
