LG Inverter Buzdolabı Elektrik Şeması Teknik Analizi





🔧 LG Inverter Buzdolabı Elektrik Şeması Teknik Analizi

LG Inverter Buzdolabı Elektrik Şeması Teknik Analizi

Giriş

Bu makalede LG marka inverter buzdolabının elektrik bağlantı şemasını teknik servis perspektifinden detaylı olarak inceleyeceğiz. Şema üzerindeki her bir bileşenin fonksiyonu, bağlantı noktaları ve arıza teşhis süreçleri adım adım açıklanacaktır.

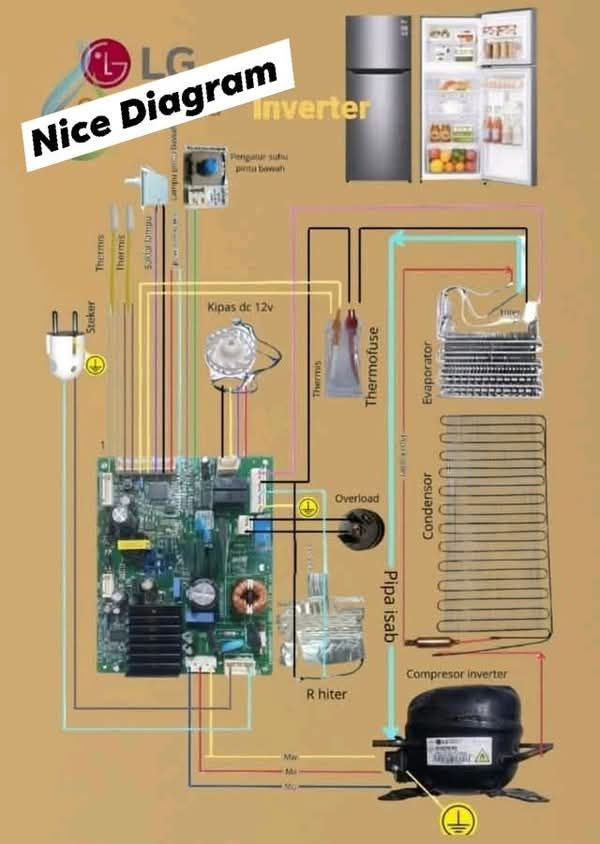

Şema Genel Bakış

LG inverter buzdolabı sistemleri geleneksel buzdolaplarından farklı olarak değişken hızlı kompresör teknolojisi kullanır. Bu teknoloji sayesinde enerji verimliliği artırılır ve daha stabil sıcaklık kontrolü sağlanır. Şemada görülen ana bileşenler: ana kontrol kartı (PCB), inverter kompresör, evaporatör fanı, kondenser, termofüz, aşırı yük koruma devresi ve çeşitli sensörlerden oluşmaktadır.

Ana Kontrol Kartı (Main PCB)

Ana kontrol kartı buzdolabının beyni konumundadır. Üzerinde mikroişlemci, güç devreleri, inverter sürücü devreleri ve çeşitli konnektörler bulunur. Kart üzerindeki en önemli bölümler:

  • Inverter Sürücü Devresi: Kompresörün hızını kontrol eden IGBT veya MOSFET transistörlerini içerir
  • Güç Kaynağı Bölümü: AC girişi DC’ye çeviren rectifier ve filtre kondansatörleri
  • Sensör Girişleri: Sıcaklık sensörleri ve diğer algılayıcıların bağlandığı konnektörler
  • Röle Çıkışları: Fan, defrost rezistansı gibi bileşenleri kontrol eden anahtarlama elemanları
💡 Servis İpucu: Kart üzerindeki sarı etiket genellikle model numarası veya revizyon bilgisini içerir. Arıza durumunda bu etiket üzerindeki bilgiler servis raporlarında kaydedilmelidir.

Inverter Kompresör

Inverter kompresör geleneksel sabit hızlı kompresörlerden farklı olarak değişken frekansta çalışır. Şemada görülen kompresör üzerinde üç adet terminal bulunur: U, V ve W faz uçları. Bu uçlar ana karttan gelen üç fazlı inverter çıkışına bağlanır.

Kompresör üzerindeki topraklama (ground) sembolü, metal gövdenin elektrik güvenliği için toprak hattına bağlandığını gösterir. Inverter kompresörlerde en sık görülen arızalar:

  • Kompresör kilidi: Mekanik sıkışma veya aşırı akım çekme
  • Inverter modül arızası: IGBT veya sürücü devre hasarı
  • Sargı izolasyon hatası: Kompresör bobinlerinin toprağa kaçak yapması

Soğutma Sistemi Bileşenleri

Evaporatör ve Fan Sistemi

Şemada üst kısımda yer alan evaporatör (buzdolabının iç ünitesi) soğutma işleminin gerçekleştiği bölümdür. Evaporatör üzerindeki fan (genellikle 12V DC motorlu) soğuk havanın dolap içine dağıtılmasını sağlar.

Fan motorunun bağlantıları şemada “Kipas de 12V” olarak işaretlenmiştir. Bu fanlar genellikle 2 veya 3 kablolu olup, ana kart üzerindeki fan sürücü devresinden beslenir. Fan arızalarında önce konnektör voltajı ölçülmeli, ardından fan motoru direnci kontrol edilmelidir.

Kondenser ve R Isıtıcı

Kondenser (şemada “Condensor” olarak yazılmış) buzdolabının dış ünitesinde yer alır ve soğutucu akışkanın yoğuştuğu bölümdür. Kondenser üzerindeki “R hiter” (rezistans ısıtıcı) defrost (buz çözme) işlemi sırasında çalışır.

⚠️ Dikkat: Rezistans ısıtıcı genellikle 110V veya 220V AC ile çalışır ve ana kart üzerindeki röle ile kontrol edilir. Isıtıcı arızalarında rezistans değeri ölçülerek açık devre veya kısa devre kontrolü yapılmalıdır.

Güvenlik ve Koruma Devreleri

Termofüz (Thermofuse)

Termofüz aşırı ısınma durumunda devreyi kesen termal koruma elemanıdır. Şemada kondenser veya kompresör hattında seri bağlı olarak görülmektedir. Termofüz tek kullanımlıktır, attığında değiştirilmesi gerekir.

Termofüz kontrolü için multimetre ile iletkenlik testi yapılmalıdır. Açık devre gösteriyorsa değiştirilmelidir. Termofüzün atmasının altında yatan neden (kompresör aşırı ısınması, fan arızası vb.) mutlaka tespit edilmelidir.

Aşırı Yük Koruma (Overload)

Şemada kompresör yakınlarında görülen “Overload” cihazı kompresör motorunu aşırı akım ve ısınmadan korur. Termik veya elektronik olabilir. Geleneksel sistemlerde bimetal termik aşırı yük koruyucular kullanılırken, inverter sistemlerde elektronik koruma devreleri daha yaygındır.

Overload arızalarında kompresörün çalışmaması veya kısa süreli çalışıp durması şikayetleri görülür. Termik tipte soğuma süresi beklenmeli, elektronik tipte ana kart üzerindeki koruma devresi kontrol edilmelidir.

Sensör ve Algılayıcılar

Sıcaklık Sensörleri (Thermis)

Şemada “Thermis” olarak işaretlenen NTC (Negative Temperature Coefficient) termistörler buzdolabının çeşitli bölgelerinde sıcaklık ölçümü yapar. Bu sensörler:

  • Buzdolabı bölmesi sensörü: Soğutma odası sıcaklığını algılar
  • Dondurucu bölmesi sensörü: Dondurucu sıcaklığını kontrol eder
  • Evaporatör sensörü: Buzlanma kontrolü için evaporatör yüzey sıcaklığını ölçer
  • Ortam sensörü: Çevre sıcaklığını algılayarak kompresör hızını ayarlar
💡 Ölçüm Bilgisi: NTC sensörler ohm cinsinden direnç değeri verir ve sıcaklık arttıkça direnç düşer. Servis kılavuzundaki sıcaklık-direnç tablosu kullanılarak sensör sağlamlığı kontrol edilebilir.

Kapı Sensörü ve Diğer Algılayıcılar

Şemada “Pengatur suhu” (sıcaklık ayarı) olarak işaretlenen bölüm termostat veya kullanıcı arayüzü sensörlerini içerebilir. Modern LG buzdolaplarında elektronik ekran ve dokunmatik butonlar kullanılır.

Güç Girişi ve Topraklama

Şemada sol üst köşede görülen fiş (Şokler) sistemin AC güç girişini temsil eder. Üç kablo bağlantısı bulunur:

  • Faz (L): Ana güç hattı
  • Nötr (N): Dönüş hattı
  • Toprak (Ground): Güvenlik topraklaması

Topraklama hattı şemada sarı-yeşil renkte gösterilmiş ve sistemdeki metal parçalara dağıtılmıştır. Servis işlemlerinde topraklama sürekliliği mutlaka kontrol edilmelidir.

Arıza Teşhis Prosedürleri

Inverter Kompresör Arıza Kodları

LG inverter buzdolaplarında kompresör veya inverter arızalarında genellikle şu hata kodları görülür:

  • CH veya CO – Kompresör aşırı akım veya inverter arızası
  • dH – Defrost sensörü veya ısıtıcı arızası
  • rE – Soğutucu akışkan kaçağı veya düşük basınç
  • FF – Fan motoru arızası

Adım Adım Teşhis Akışı

  1. Görsel Kontrol: PCB üzerinde yanmış bileşen, şişmiş kondansatör veya kararmış izolasyon var mı kontrol edilir
  2. Voltaj Ölçümü: AC giriş voltajı (220V) ve DC besleme voltajları (12V, 5V) ölçülür
  3. Sensör Kontrolü: NTC sensörler ohm değerleri ölçülür ve tablo değerleriyle karşılaştırılır
  4. Kompresör Voltajı: Inverter çıkışında üç faz voltajı ölçülür (normalde 50-200V AC değişken)
  5. Kompresör Direnç: U-V-W uçları arası direnç simetrik olmalıdır (genellikle 5-20 ohm)

Bakım ve Servis İpuçları

  • Elektrostatik Hassasiyet: PCB üzerindeki bileşenler ESD hassasiyetine sahiptir, topraklı bileklik kullanılmalıdır
  • Kompresör Değişimi: Inverter kompresörlerde eski ve yeni model uyumluluğu mutlaka kontrol edilmelidir
  • Soğutucu Akışkan: Sistem açıldığında vakum ve gaz dolumu standart prosedüre göre yapılmalıdır
  • Firmware: Ana kart değişimlerinde model uyumlu firmware yüklü olduğundan emin olunmalıdır

Sonuç

LG inverter buzdolabı elektrik şeması karmaşık görünse bile sistematik analiz ile arızalar tespit edilebilir. Inverter teknolojisi sayesinde enerji verimliliği artarken, elektronik bileşenlerin arıza teşhisi için dijital multimetre ve osiloskop gibi cihazlar gereklidir. Teknik servis uzmanlarının şema üzerindeki her bağlantı noktasını ve koruma devresini bilmesi, hızlı ve etkili servis hizmeti için kritik öneme sahiptir.
