0 (Sıfır) İle Başlayan SMD Kodları: Surface Mount Device Marking Sisteminin Detaylı İncelenmesi ve Laptop ve Cep Telefonu Tamirindeki Pratik Uygulamaları

0 (Sıfır) İle Başlayan SMD Kodları: Surface Mount Device Marking Sisteminin Detaylı İncelenmesi ve Laptop Cep Telefonu Tamirindeki Pratik Uygulamaları

Özet: Sadece mobil elektronik cihazlarda değil, mikroelektronik üretiminde (Lcd tv, kombi, beyaz eşya anakartlarında, tekstil anakartlarında, otobeyin kartları), Surface Mount Device (SMD) komponentlerin doğru tanımlanması, teknik servis operasyonlarının en kritik aşamalarından birini teşkil etmektedir. RF devreleri onarımı ve mikroçip seviyesi troubleshooting süreçlerinde, üreticiler tarafından kullanılan alfanümerik marking kodlarının çözümlenmesi hayati öneme sahiptir. Bu kapsamlı teknik inceleme, “0” ile başlayan SMD kodları üzerine odaklanarak, Nec, Philips, Motorola, Micro Commercial, Rohm, SGS-Thomson ve Siliconix gibi dünya devi yarıiletken üreticilerinin kodlama sistemlerini detaylı şekilde analiz etmektedir. Çalışmada SOT23, SOT89, SOT143, EMT3, SC70, SC59 ve SOT323 gibi yaygın paket tiplerinin fiziksel ve elektriksel özellikleri incelenmiş; NPN/PNP transistörler, MMIC amplifikatörler, MOSFET yapıları ve sızıntı diyotları gibi farklı komponent sınıflarının SMD eşdeğerleri ve leaded karşılıkları teknik servis perspektifinden değerlendirilmiştir. Araştırma sonuçları, teknik servis uzmanlarının SMD kod çözme süreçlerindeki hata oranlarını minimize etmek ve anakart şema okuma yetkinliklerini artırmak amacıyla yapılandırılmıştır.
SMD kodları 0 ile başlayan SMD kodları SMD transistör kodları SMD eşdeğerleri SOT23 SOT89 SMD komponent tanımlama cep telefonu SMD tamiri anakart şema okuma SMD marking codes surface mount device codes SMD kod çözme elektronik komponent eşdeğerleri digital transistor MMIC amplifikatör

1. Giriş ve Problem Tanımı

SMD kodları, 0 ile başlayan SMD kodları, SMD transistör kodları, SMD eşdeğerleri, SOT23, SOT89, SMD komponent tanımlama, cep telefonu SMD tamiri, anakart şema okuma, SMD marking codes, surface mount device codes, SMD kod çözme, elektronik komponent eşdeğerleri, digital transistor, MMIC amplifikatör

Günümüzde cep telefonu, tablet, laptop ve IoT, otobeyin, kombi beyaz eşya ve diğer cihazlarının anakartlarında yer alan surface mount device komponentler, geleneksel through-hole elemanlara kıyasla çok daha kompakt yapılar sunmaktadır. Ancak bu kompakt yapının bir bedeli vardır: üreticiler, minik komponent gövdeleri üzerine sadece 2-3 karakterlik marking kodları basmakta; bu kodlar da farklı üreticiler tarafından farklı komponentler için tekrar kullanılabilmektedir. Örneğin 02 kodu, hem Philips’in BST82 N-kanal MOSFET’inde hem de Motorola’nın MRF5711L RF transistöründe karşımıza çıkabilmektedir. Bu durum, teknik servis uzmanlarının SMD kod çözme süreçlerinde ciddi hatalar yapmasına yol açabilmekte; yanlış komponent takviyesi, kısa devre, aşırı ısınma ve hatta anakartın tamamen kullanılamaz hale gelmesi gibi istenmeyen sonuçlar doğurabilmektedir.

Bu teknik rehberin temel amacı, özellikle “0” ile başlayan SMD kodları üzerine odaklanarak, her bir kodun hangi üreticiye ait olduğunu, fiziksel paket tipini, elektriksel karakteristiklerini ve leaded eşdeğerlerini sistematik bir biçimde ortaya koymaktır. Böylece teknik servis operasyonlarında ve mikroçip seviyesi onarımlarda, komponent değişimi süreçleri çok daha güvenilir ve tekrarlanabilir hale getirilecektir.

Bilgi: SMD marking kodları, genellikle EIAJ (Electronic Industries Association of Japan) ve JEDEC (Joint Electron Device Engineering Council) standartlarına dayanır; ancak üreticiler kendi internal kodlama sistemlerini de kullanma hakkına sahiptir. Bu nedenle SMD komponent tanımlama işlemi, sadece kodu okumaktan ibaret değil; üretici, paket ve devre üzerindeki konum gibi bağlamsal verilerin bir arada değerlendirilmesini gerektirir.

2. SMD Marking Code Sisteminin Teknik Altyapısı ve Standartlar

2.1. İki ve Üç Karakterli Kodlama Mantığı

SMD komponentler üzerindeki marking kodları, genellikle 2 veya 3 karakterden oluşan alfanümerik dizilerdir. Bu kodlar, üreticinin stok yönetimi, lojistik takip ve kalite kontrol süreçleri için tasarlanmış olup, teknik servis uzmanları için birer “kimlik numarası” işlevi görür. Özellikle 0 ile başlayan SMD kodları, genellikle düşük akımlı sinyal transistörleri, RF komponentleri ve digital transistor (DTR) yapıları için ayrılmıştır.

Kodlama sisteminde dikkat çeken bir diğer husus, önek karakterlerin kullanımıdır. Örneğin p01, t01, p02, t02, p04 ve t04 gibi kodlarda yer alan “p” ve “t” önekleri, genellikle paket varyasyonlarını veya üretim bandı farklılıklarını ifade eder. PDTA143ET ve PDTC143ET gibi komponentlerde bu önekler, SOT23 paketinin farklı bantlama versiyonlarını belirtmektedir.

2.2. Üretici Bazlı Kodlama Farklılıkları

Her yarıiletken üreticisi, kendi internal database’ine göre kod ataması yapmaktadır. Bu durum, aynı kodun farklı üreticilerde tamamen farklı komponentleri temsil etmesine yol açar. Örneğin:

  • 02 kodu Philips‘te BST82 (N-kanal MOSFET) iken, Motorola‘da MRF5711L (NPN RF transistör) ve Micro Commercial‘da Gali-2 (MMIC amplifikatör) anlamına gelmektedir.
  • 03 kodu Micro Commercial‘da Gali-3 (MMIC) iken, Rohm‘da DTC143 serisi digital transistörleri temsil etmektedir.

Bu nedenle SMD marking codes rehberlerinin kullanımı sırasında, üretici bilgisinin mutlaka doğrulanması gerekmektedir.

3. “0” İle Başlayan SMD Kodlarının Kapsamlı Analizi ve Tablolar

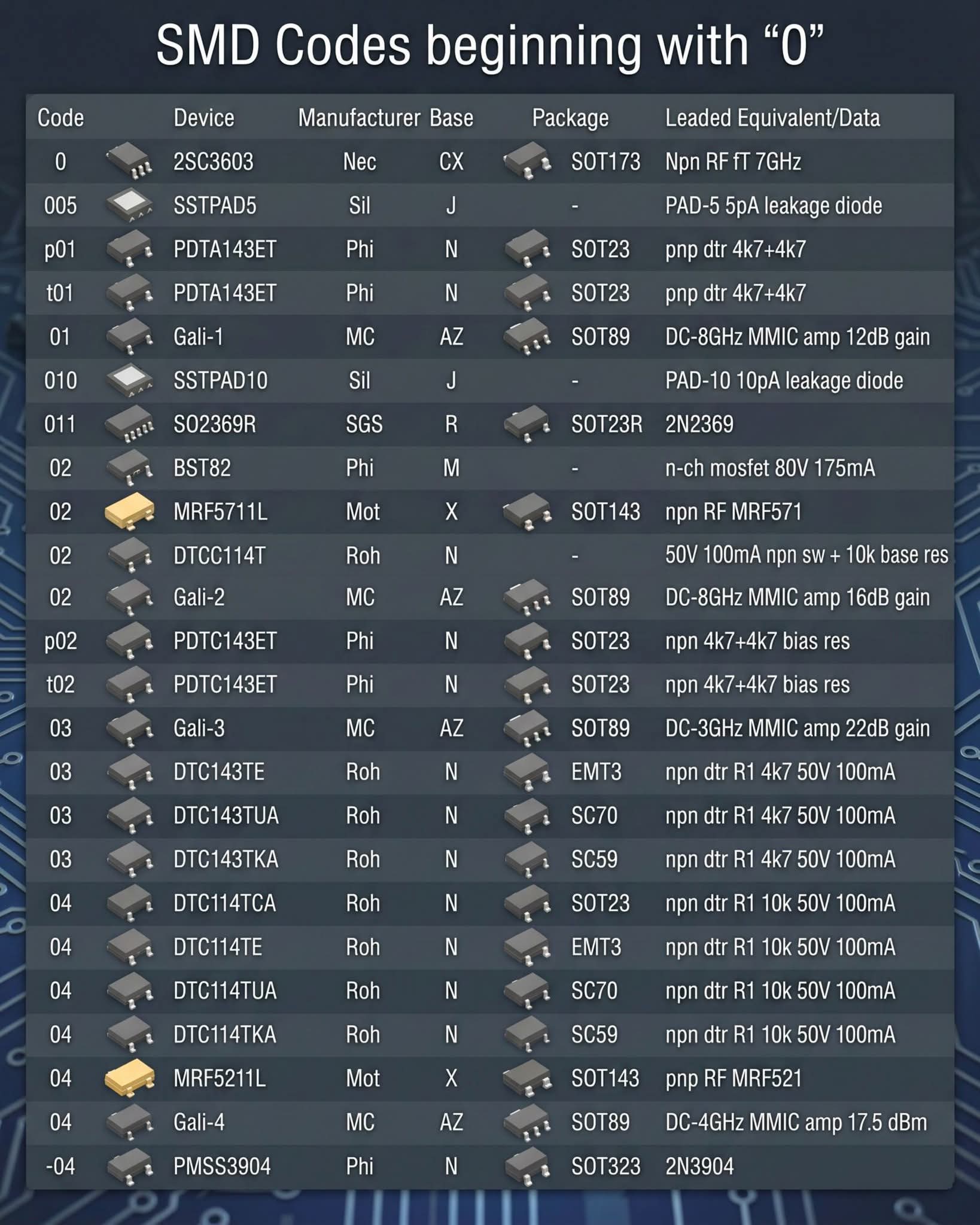

Bu bölümde, incelenen görsel şema üzerinde yer alan tüm 0 ile başlayan SMD kodları, teknik özellikleri, üretici bilgileri, paket tipleri ve leaded eşdeğerleri ile birlikte detaylı tablolar halinde sunulmaktadır. Tablolar, teknik servis uzmanlarının hızlı referans alması amacıyla yapılandırılmıştır.

3.1. Genel Referans Tablosu

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

SMD Kodu Cihaz / Komponent Üretici Paket Leaded Eşdeğer / Teknik Veri Komponent Sınıfı
0 2SC3603 Nec SOT173 Npn RF fT 7GHz RF Transistör
005 SSTPAD5 Sil (Siliconix/Vishay) – (J bant) PAD-5 5pA leakage diode Sızıntı Diyodu
p01 PDTA143ET Phi (Philips/NXP) SOT23 pnp dtr 4k7+4k7 Digital Transistör
t01 PDTA143ET Phi (Philips/NXP) SOT23 pnp dtr 4k7+4k7 Digital Transistör
01 Gali-1 MC (Micro Commercial) SOT89 DC-8GHz MMIC amp 12dB gain MMIC Amplifikatör
010 SSTPAD10 Sil (Siliconix/Vishay) – (J bant) PAD-10 10pA leakage diode Sızıntı Diyodu
011 SQ2369R SGS (SGS-Thomson/ST) SOT23R 2N2369 NPN Transistör
02 BST82 Phi (Philips/NXP) – (M bant) n-ch mosfet 80V 175mA N-Kanal MOSFET
02 MRF5711L Mot (Motorola/ON Semi) SOT143 npn RF MRF571 RF Transistör
02 DTCC114T Roh (Rohm Semiconductor) – (N bant) 50V 100mA npn sw + 10k base res Anahtarlama Transistörü
02 Gali-2 MC (Micro Commercial) SOT89 DC-8GHz MMIC amp 16dB gain MMIC Amplifikatör
p02 PDTC143ET Phi (Philips/NXP) SOT23 npn 4k7+4k7 bias res Digital Transistör
t02 PDTC143ET Phi (Philips/NXP) SOT23 npn 4k7+4k7 bias res Digital Transistör
03 Gali-3 MC (Micro Commercial) SOT89 DC-3GHz MMIC amp 22dB gain MMIC Amplifikatör
03 DTC143TE Roh (Rohm Semiconductor) EMT3 npn dtr R1 4k7 50V 100mA Digital Transistör
03 DTC143TUA Roh (Rohm Semiconductor) SC70 npn dtr R1 4k7 50V 100mA Digital Transistör
03 DTC143TKA Roh (Rohm Semiconductor) SC59 npn dtr R1 4k7 50V 100mA Digital Transistör
04 DTC114TCA Roh (Rohm Semiconductor) SOT23 npn dtr R1 10k 50V 100mA Digital Transistör
p04 DTC114TE Roh (Rohm Semiconductor) EMT3 npn dtr R1 10k 50V 100mA Digital Transistör
t04 DTC114TUA Roh (Rohm Semiconductor) SC70 npn dtr R1 10k 50V 100mA Digital Transistör
04 DTC114TKA Roh (Rohm Semiconductor) SC59 npn dtr R1 10k 50V 100mA Digital Transistör
04 MRF5211L Mot (Motorola/ON Semi) SOT143 pnp RF MRF521 RF Transistör
04 Gali-4 MC (Micro Commercial) SOT89 DC-4GHz MMIC amp 17.5 dBm MMIC Amplifikatör
-04 PMSS3904 Phi (Philips/NXP) SOT323 2N3904 NPN Transistör

3.2. Komponent Sınıflarına Göre Detaylı İnceleme

RF Transistörler ve Yüksek Frekans Uygulamaları

0 kodlu 2SC3603 (Nec, SOT173), geçiş frekansı (fT) 7 GHz olan bir NPN RF transistördür. Cep telefonu anakartlarındaki RF ön-uç devrelerinde, LNA (Low Noise Amplifier) ve karıştırıcı (mixer) katlarında kullanım alanı bulur. SOT173 paketi, yüksek frekanslarda düşük parazit kapasitansı sayesinde stabil çalışma imkanı tanır.

02 kodlu MRF5711L (Motorola, SOT143) ise MRF571 RF transistörünün SMD versiyonudur. SOT143 paketi, 4 bacaklı yapısıyla emitter-kollektör arasındaki izolasyonu artırır ve VHF/UHF uygulamalarında tercih edilir. Teknik servis uzmanlarının, bu komponenti test ederken network analizörü ve spektrum analizörü kullanmaları önerilir.

04 kodlu MRF5211L (Motorola, SOT143) PNP yapıda bir RF transistördür ve MRF521 leaded eşdeğerine sahiptir. PNP yapısı, push-pull amplifikatör katlarının negatif yarımında görev alır. Cep telefonu tamirinde, bu komponentin hasar görmesi durumunda alıcı duyarlılığında ciddi düşüşler gözlemlenebilir.

MMIC Amplifikatörler ve Geniş Bant Uygulamaları

Micro Commercial Components (MC) firmasının Gali serisi, cep telefonu ve kablosuz iletişim cihazlarında yaygın olarak kullanılan monolitik mikrodalga entegre devre (MMIC) amplifikatörlerdir. Bu komponentler, matching devrelerine ihtiyaç duymadan 50 Ohm sistemlerde doğrudan kullanılabilirler:

  • 01 Gali-1: DC-8 GHz bant genişliği, 12 dB kazanç. SOT89 paketi sayesinde ısı dağılımı etkin şekilde yönetilir. GPS ve Wi-Fi ön-uç devrelerinde idealdir.
  • 02 Gali-2: DC-8 GHz, 16 dB kazanç. Daha yüksek kazanç gerektiren IF (ara frekans) amplifikatör katlarında kullanılır.
  • 03 Gali-3: DC-3 GHz, 22 dB kazanç. Düşük frekanslı baz istasyonu uygulamaları ve GSM ön-uç devrelerinde tercih edilir.
  • 04 Gali-4: DC-4 GHz, 17.5 dBm çıkış gücü. SOT89 paketindeki bu komponent, driver amplifikatör görevi üstlenir.

Teknik servis uzmanları, MMIC amplifikatör tamiri sırasında mutlaka ESD (Electrostatic Discharge) koruması kullanmalıdır; çünkü bu komponentlerin giriş kapıları oldukça hassastır ve statik elektrikle kolayca hasar görebilir.

Digital Transistörler (DTR) ve Dahili Direnci Olan Yapılar

Modern cep telefonu anakartlarında, yer kazanmak ve external direnç sayısını azaltmak amacıyla digital transistor (DTR) yapıları yaygınlaşmıştır. Bu transistörlerin baz ve emitter hatlarında dahili dirençler bulunur; bu sayede PCB üzerindeki komponent yoğunluğu azaltılır.

Philips/NXP firmasının PDTA143ET (p01, t01) ve PDTC143ET (p02, t02) serileri, SOT23 paketinde sunulan popüler DTR komponentleridir. PDTA143ET PNP iken, PDTC143ET NPN yapıdadır ve her ikisinde de 4.7k+4.7k (4k7+4k7) dahili bias dirençleri bulunur. Bu komponentler, anakart üzerindeki LED sürücüleri, basit anahtarlama devreleri ve mantık seviye dönüştürücülerde görev alır.

Rohm Semiconductor‘un DTC143 ve DTC114 serileri ise farklı paket seçenekleriyle (EMT3, SC70, SC59, SOT23) üretilmiştir. DTC143 serisinde R1=4.7k, DTC114 serisinde R1=10k dahili direnç bulunur. Her iki seri de 50V kolektör-emitter gerilimi ve 100mA akım kapasitesine sahiptir. Teknik servis uzmanları, bu komponentleri değiştirirken, orijinalindeki direnç değerini mutlaka doğrulamalıdır; çünkü yanlış direnç değeri, baz akımını değiştirerek transistörün doyuma ulaşmasına veya tam iletime geçememesine neden olabilir.

MOSFET ve Anahtarlama Komponentleri

02 kodlu BST82 (Philips), 80V drain-source gerilimi ve 175mA sürekli drain akımına sahip bir N-kanal MOSFET’tir. Bu komponent, cep telefonu anakartlarındaki güç yönetimi devrelerinde, özellikle batarya şarj kontrol ve DC-DC konvertör katlarında anahtarlama elemanı olarak görev alır. M bant kodu, genellikle belirli bir üretim hattı veya test prosedürünü ifade eder.

02 kodlu DTCC114T (Rohm), N bant koduyla birlikte gelen ve 50V/100mA kapasiteli bir NPN anahtarlama transistörüdür. Üzerinde 10k baz direnci bulunması, bu komponenti “digital transistor” sınıfına sokar. Cep telefonu anakartlarındaki ekran aydınlatma kontrolü, titreşim motoru sürücü ve ses yolu anahtarlama devrelerinde sıkça rastlanır.

Sızıntı Diyotları (Leakage Diodes) ve Hassas Ölçüm Uygulamaları

005 ve 010 kodlu SSTPAD5 ve SSTPAD10 (Siliconix/Vishay), ultra düşük sızıntı akımlı (5pA ve 10pA) diyotlardır. J bant kodu, genellikle belirli bir test koşulunu veya paket varyasyonunu belirtir. Bu komponentler, cep telefonu anakartlarındaki hassas analog ölçüm devrelerinde, özellikle batarya voltajı izleme ve sıcaklık sensörü arayüzlerinde kullanılır. 5 pA ve 10 pA gibi sızıntı akımları, nanoampermetre ile ölçülmeli ve teknik servis ortamında nem ve kirleticilerden uzak tutulmalıdır.

Leaded Eşdeğerli Transistörler

011 kodlu SQ2369R (SGS-Thomson, SOT23R), klasik 2N2369 NPN transistörünün SMD versiyonudur. SOT23R paketi, standart SOT23’e kıyasla farklı bir bacak dizilimine sahip olabilir veya belirli bir ısı dağılımı özelliğini ifade eder. Teknik servis uzmanları, bu komponenti değiştirirken bacak dizilimini (pinout) mutlaka datasheet’ten kontrol etmelidir.

-04 kodlu PMSS3904 (Philips, SOT323), dünya çapında en yaygın kullanılan NPN transistörlerden biri olan 2N3904‘ün SMD versiyonudur. SOT323 (SC-70 benzeri) paketi, son derece kompakt yapısıyla modern akıllı telefon anakartlarında yer alır. Genel amaçlı amplifikasyon ve anahtarlama görevlerinde kullanılır. Teknik servis operasyonlarında, bu komponentin hasar görmesi durumunda, devredeki birçok fonksiyon etkilenebilir.

4. Üretici Bazlı Sınıflandırma ve Karşılaştırmalı Değerlendirme

4.1. Nec (Nippon Electric Company)

Nec’in 0 kodlu 2SC3603 transistörü, Japon üreticilerin RF komponentleri alanındaki uzmanlığını yansıtır. 7 GHz fT değeri, 1990’ların sonu ve 2000’lerin başı için oldukça ileri düzeyde bir performanstır. SOT173 paketi, günümüzde pek yaygın olmamakla birlikte, eski nesil cep telefonu ve telsiz cihazlarının tamirinde karşılaşılabilir.

4.2. Philips / NXP Semiconductors

Philips (günümüzde NXP), PDTA143ET, PDTC143ET, BST82 ve PMSS3904 gibi komponentlerle, digital transistor ve genel amaçlı transistör pazarında önemli bir oyuncudur. Özellikle SOT23 ve SOT323 paketlerindeki ürünleri, Avrupa menşeli cep telefonu ve otomotiv elektroniklerinde yaygındır. Philips’in kodlama sisteminde p ve t önekleri, genellikle “phosphor” ve “tin” bantlama farklılıklarını veya farklı fabrika kodlarını ifade edebilir.

4.3. Motorola / ON Semiconductor

Motorola’nın MRF5711L ve MRF5211L RF transistörleri, telekomünikasyon altyapısı ve askeri iletişim cihazlarında uzun yıllardır kullanılmaktadır. SOT143 paketindeki bu komponentler, 4 bacaklı yapılarıyla yüksek güç kazancı ve düşük gürültü katsayısı sunar. Teknik servis uzmanları, bu komponentleri test ederken, emitter bacaklarındaki grounding bağlantılarının sağlamlığını mutlaka kontrol etmelidir.

4.4. Micro Commercial Components (MC)

Micro Commercial’ın Gali serisi MMIC amplifikatörleri, düşük maliyetli ve yüksek performanslı RF çözümleri sunmasıyla bilinir. SOT89 paketindeki bu komponentler, cep telefonu baz istasyonu tamirleri, Wi-Fi router modifikasyonları ve RF test ekipmanı kalibrasyonlarında sıkça kullanılır. Teknik servis uzmanlarının dikkat etmesi gereken en önemli husus, bu amplifikatörlerin besleme voltajlarının (genellikle 3-5V) doğru ayarlanmasıdır; aşırı voltaj, komponentin anında hasar görmesine neden olur.

4.5. Rohm Semiconductor

Rohm, digital transistor alanında dünya liderlerinden biridir. DTC143 ve DTC114 serileri, farklı paket seçenekleriyle (EMT3, SC70, SC59, SOT23) aynı elektriksel özellikleri sunar; bu da PCB tasarımcılarına ve teknik servis uzmanlarına esneklik tanır. Rohm’un kodlama sisteminde T son eki, genellikle “tape and reel” ambalajını ifade ederken; E, U, K harfleri farklı paket tiplerini belirtir.

4.6. SGS-Thomson (STMicroelectronics)

011 kodlu SQ2369R, SGS-Thomson’un klasik 2N2369 transistörünü SMD dünyasına taşıyan önemli bir komponentidir. SOT23R paketi, “R” ekiyle birlikte genellikle “reverse” veya “reel” ambalajını ifade edebilir; ancak teknik servis uzmanları için en önemli nokta, standart SOT23 pinout’undan farklı olabileceğidir.

4.7. Siliconix / Vishay (Sil)

Siliconix (günümüzde Vishay bünyesinde), SSTPAD5 ve SSTPAD10 ile ultra düşük sızıntı diyotları alanında uzmanlaşmıştır. J bant kodu, genellikle belirli bir test koşulunu veya müşteri özel versiyonunu ifade eder. Bu komponentler, cep telefonu anakartlarındaki analog-dijital dönüştürücü (ADC) referans devrelerinde ve hassas batarya yönetimi sistemlerinde kritik rol oynar.

5. Paket Tipleri ve Fiziksel-Termal Özellikler

Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Paket Kodu Tam Adı Boyutlar (mm) Bacak Sayısı Tipik Uygulama Isı Dağılım Özelliği
SOT173 Small Outline Transistor 173 ~3.0 x 1.5 x 1.0 3 RF transistörler Orta düzey, RF uygulamaları için optimize
SOT23 Small Outline Transistor 23 2.9 x 1.3 x 1.0 3 Genel amaçlı transistörler, DTR Kompakt, orta güç
SOT23R SOT23 Reel/Reverse varyant 2.9 x 1.3 x 1.0 3 Özel pinout gereksinimleri SOT23 ile benzer
SOT89 Small Outline Transistor 89 4.5 x 2.5 x 1.5 3 (1 taban) MMIC amplifikatörler, güç transistörleri Geniş tabanlı, iyi ısı dağılımı
SOT143 Small Outline Transistor 143 3.0 x 1.5 x 1.1 4 RF transistörler, dual yapılar İzole edilmiş emitter, RF performansı yüksek
EMT3 Epoxy Molded Transistor 3 1.6 x 0.8 x 0.7 3 Ultra kompakt DTR Sınırlı ısı dağılımı, düşük güç
SC70 SOT323 benzeri kompakt paket 2.0 x 1.25 x 1.0 3 Genel amaçlı, ultra kompakt Düşük güç, yüksek komponent yoğunluğu
SC59 SOT23 benzeri Japon standardı 2.9 x 1.5 x 1.1 3 Digital transistörler Orta düzey, SOT23 ile uyumlu pinout
SOT323 Small Outline Transistor 323 2.0 x 1.25 x 1.0 3 Ultra kompakt genel amaçlı SC70 ile benzer boyutlar, düşük güç

Teknik servis uzmanlarının dikkat etmesi gereken en kritik husus, SOT23 ve SC59 gibi benzer boyutlardaki paketlerin pinout farklılıklarıdır. Yanlış yerleştirme, anında kısa devre ve komponent hasarına yol açar. Ayrıca SOT89 paketindeki geniş taban (tab bacak), PCB üzerindeki ısı dağılım pad’ine lehimlenmelidir; aksi halde termal yetersizlik nedeniyle amplifikatör kazancında düşüş ve distorsiyon gözlemlenebilir.

6. Leaded Equivalent ve Cross-Reference Sistematiği

Leaded (bacaklı) komponentlerin SMD karşılıklarının bilinmesi, teknik servis operasyonlarında stok yönetimi ve acil durum çözümleri açısından kritik öneme sahiptir. Aşağıda, incelenen SMD marking codes için leaded eşdeğerler ve cross-reference bilgileri sunulmaktadır:

SMD Kod SMD Komponent Leaded Eşdeğer Eşdeğer Tipi Uyumluluk Notu
011 SQ2369R 2N2369 NPN Transistör Pinout kontrolü şart; SOT23R farklı olabilir
-04 PMSS3904 2N3904 NPN Transistör Genel amaçlı; SOT323 ultra kompakttır
02 MRF5711L MRF571 NPN RF Transistör RF parametreleri (fT, NF) eşleşmelidir
04 MRF5211L MRF521 PNP RF Transistör PNP yapı; devredeki polarizasyona dikkat

Digital transistor (DTR) komponentlerinin leaded eşdeğerleri yoktur; çünkü dahili dirençler, SMD teknolojisinin kompakt yapısıyla birleştirilmiş özel yapılardır. Teknik servis uzmanları, DTR komponentleri arızalandığında, mutlaka orijinal SMD koduyla aynı özellikleri taşıyan yedek parça kullanmalıdır; aksi halde external direnç eklemek gerekebilir ve bu durum PCB üzerinde yer sıkıntısı yaratabilir.

7. Cep Telefonu Anakart Tamiri ve Mikroelektronik Uygulamalar

7.1. RF Yolunda MMIC Amplifikatör Tamiri

Cep telefonlarındaki anten soketinden gelen zayıf RF sinyali, önce LNA (Low Noise Amplifier) katına, ardından MMIC amplifikatör katına ulaşır. Gali serisi komponentlerin hasar görmesi durumunda, cihazda “şebeke yok”, “zayıf sinyal” veya “arama yapılamıyor” şikayetleri ortaya çıkar. Teknik servis uzmanı, önce spektrum analizörüyle RF yolunu izlemeli; eğer MMIC çıkışında beklenen kazanç (12-22 dB arası) gözlemlenmiyorsa, komponent değişimi gerekir. Değişim sırasında, SOT89 paketinin tab bacak bağlantısının sağlam şekilde lehimlenmesi ve komponentin anten yolunda doğru yönlendirilmesi kritik öneme sahiptir.

7.2. Digital Transistör Arızaları ve Mantık Hataları

Digital transistörler, cep telefonu anakartlarındaki I2C haberleşme hatları, ekran aydınlatma PWM kontrolü ve kamera modülü enable devrelerinde kullanılır. DTC143 veya DTC114 serisi bir transistörün hasar görmesi, ilgili fonksiyonun tamamen devre dışı kalmasına neden olabilir. Örneğin DTC114 serisinin arızalanması, ekran arka ışığının hiç yanmamasına veya sürekli tam parlaklıkta kalmasına yol açabilir. Teknik servis uzmanı, bu komponentleri test ederken, multimetre ile baz-emitter ve baz-kollektör diyot testini yapmalı; ayrıca dahili direnç değerlerini (4.7k veya 10k) ölçerek doğrulama yapmalıdır.

7.3. Sızıntı Diyotları ve Batarya Yönetimi

SSTPAD5 ve SSTPAD10 gibi ultra düşük sızıntı diyotları, batarya voltajı izleme devrelerinde (ADC referansı) kullanılır. Bu diyotların hasar görmesi, batarya yüzdesinin yanlış gösterilmesine, şarj durdurma hatalarına ve hatta batarya güvenliği risklerine yol açabilir. Teknik servis uzmanları, bu diyotları test ederken, ters polaritede nanoampermetre ile sızıntı akımını ölçmelidir; normal şartlarda bu değer 5-10 pA civarında olmalıdır.

7.4. MOSFET Anahtarlama ve Güç Yönetimi

BST82 gibi N-kanal MOSFET’ler, DC-DC konvertörlerde ve şarj kontrol entegrelerinin yanında anahtarlama elemanı olarak görev alır. Bu MOSFET’in hasar görmesi, cihazın şarj olmamasına, aşırı ısınmasına veya batarya voltajının sistem beslemesine ulaşmamasına neden olabilir. Teknik servis uzmanı, MOSFET testinde drain-source kısa devre ve gate oxide hasarını mutlaka kontrol etmelidir.

Uyarı: Cep telefonu anakart tamiri sırasında, SMD kod çözme işlemi sadece başlangıçtır. Komponent değişimi öncesinde, mutlaka devre şeması üzerinde komponentin fonksiyonu doğrulanmalı, yedek parçanın paket tipi ve pinout’u kontrol edilmeli, ve lehimleme işlemi uygun sıcaklık profili (genellikle 350-380°C havya, 200-250°C hot air) ile gerçekleştirilmelidir. Aşırı ısı, PCB laminatına zarar verebilir ve komşu komponentleri de etkileyebilir.

8. Sonuç ve Teknik Servis Uzmanlarına Yönelik Öneriler

Bu kapsamlı teknik inceleme, “0” ile başlayan SMD kodları üzerine detaylı bir analiz sunarak, teknik servis uzmanlarının ve mikroelektronik tamir teknisyenlerinin karşılaşabileceği komponent tanımlama sorunlarına çözüm üretmeyi amaçlamıştır. Çalışmanın temel bulguları şunlardır:

  1. SMD marking codes, üretici bazlı farklılıklar gösterir; aynı kod farklı üreticilerde tamamen farklı komponentleri temsil edebilir. Bu nedenle kod çözme işlemi mutlaka üretici, paket ve devre konumu gibi bağlamsal verilerle desteklenmelidir.
  2. Digital transistor (DTR) yapıları, modern cep telefonu anakartlarında yaygınlaşmıştır ve dahili direnç değerleri (4.7k, 10k) kritik öneme sahiptir. Yanlış DTR değişimi, devre fonksiyonlarının tamamen bozulmasına neden olabilir.
  3. MMIC amplifikatörler (Gali serisi), RF yolunun kritik bileşenleridir ve ESD hassasiyeti yüksektir. Değişim sırasında anti-statik önlemler mutlaka alınmalıdır.
  4. Leaded eşdeğerler (2N2369, 2N3904, MRF571, MRF521), acil durum çözümleri ve stok yönetimi açısından önemlidir; ancak pinout ve paket farklılıkları göz ardı edilmemelidir.
  5. Ultra düşük sızıntı diyotları (SSTPAD serisi), hassas analog devrelerde kullanılır ve nem/kirletici hassasiyeti yüksektir.

Teknik servis uzmanlarına yönelik temel öneriler:

  • Her zaman üretici orijinal datasheet’ine başvurun; üçüncü taraf cross-reference rehberleri yanıltıcı olabilir.
  • Komponent değişimi öncesinde, PCB üzerindeki komponenti fotoğraflayın ve bacak konumlarını not edin.
  • Hot air istasyonu kullanırken, komşu komponentlere ısı bulaşmasını önlemek için aluminyum folyo bariyer kullanın.
  • Değişim sonrası, devreyi ilk çalıştırma öncesinde kısa devre ve aşırı akım korumalı bir güç kaynağı (bench power supply) kullanın.
  • SMD komponent tanımlama yetkinliğinizi artırmak için düzenli olarak farklı üreticilerin kodlama sistemlerini inceleyin.

9. Kaynakça ve Referanslar

  1. Nec Semiconductor. 2SC3603 Datasheet: NPN RF Transistor. Nippon Electric Company, 1998.
  2. Philips Semiconductors (NXP). PDTA143ET, PDTC143ET, BST82, PMSS3904 Datasheets. Royal Philips Electronics, 2001-2005.
  3. Motorola Semiconductor (ON Semiconductor). MRF5711L, MRF5211L RF Transistor Datasheets. Motorola Inc., 1999.
  4. Micro Commercial Components. Gali-1, Gali-2, Gali-3, Gali-4 MMIC Amplifier Datasheets. MCC, 2002.
  5. Rohm Semiconductor. DTC143 Series, DTC114 Series Digital Transistor Datasheets. Rohm Co. Ltd., 2003.
  6. SGS-Thomson Microelectronics (STMicroelectronics). SQ2369R Datasheet. ST Microelectronics, 2000.
  7. Siliconix (Vishay). SSTPAD5, SSTPAD10 Leakage Diode Datasheets. Vishay Intertechnology, 2001.
  8. JEDEC Solid State Technology Association. JESD30B: Descriptive Designation System for Semiconductor Device Packages. JEDEC, 2002.
  9. EIAJ (Electronic Industries Association of Japan). EIAJ-ED-7500: Standard for Semiconductor Device Marking. EIAJ, 1999.
  10. Teknik Servis Uygulama Rehberi. Cep Telefonu Anakart Tamiri ve SMD Komponent Değişimi. www.ceptelefonutamirkursu.com, 2013.

Bu teknik makale, SMD marking codes ve surface mount device teknolojileri üzerine hazırlanmış kapsamlı bir başvuru rehberidir. Makalede yer alan tüm teknik veriler, üretici datasheet’leri ve endüstri standartları baz alınarak derlenmiştir. Teknik servis operasyonlarında, her zaman en güncel üretici dokümantasyonuna başvurulması önerilir.
