Cep Telefonu Besleme Hatları Arızası ve Tamiri



Cep Telefonu Besleme Hatları Arızası ve Tamiri: Anakart Elektrik Hattı Kapsamlı Rehber

İçindekiler

Cep telefonu tamir kursumuzda Modern akıllı telefonların anakartlarını, karmaşık bir güç dağıtım ağına sahip mikro ölçekli devreleri inceleyeceğiz . Bu devrelerin her birinin stabil çalışabilmesi için farklı voltaj seviyelerinde, farklı zamanlarda ve farklı akım kapasitelerinde enerji sunulması gerekmektedir. Cep telefonu besleme hatları, bataryadan alınan ham enerjiyi anakart üzerindeki işlemci, RAM, ekran sürücü, kamera modülü ve iletişim çipleri gibi tüm alt sistemlere ulaştıran elektriksel arterler olarak tanımlanabilir. Bu hatlardan birinde meydana gelen en küçük arıza, cihazın tamamen kullanılamaz hale gelmesinden tutun da, yeniden başlatma döngülerine, ekran donmalarına, ağ bağlantısı kopmalarına ve ses kayıplarına kadar geniş bir yelpazede sorunlara yol açabilmektedir. Bu kapsamlı teknik inceleme yazısında, cep telefonu anakartındaki besleme hatlarının yapısı, işleyişi, arıza teşhis metotları ve profesyonel onarım teknikleri detaylandırılacaktır.

Cep Telefonu Besleme Hatları Nedir ve Nasıl Çalışır?

Cep telefonu besleme hatları, anakart üzerindeki bakır katmanlardan oluşan ve enerjiyi kaynaktan (batarya), entegreye (elektronik komponentler), ekran, kamera v. s. taşıyan iletken yollar bütünüdür. Bu hatlar sadece pasif iletkenler değil, aynı zamanda voltaj regülasyonu, akım sınırlama, gürültü filtreleme ve aşırı gerilim koruması gibi fonksiyonları da yerine getiren aktif bir güç dağıtım şebekesidir. Enerji akışı genellikle şu sırayla gerçekleşir:

Batarya hücreleri ham voltajı (genellikle 3.7V-4.2V arası) VBAT hattı üzerinden PMIC’e (Power Management Integrated Circuit) iletir. PMIC, bu ham voltajı farklı alt devrelerin ihtiyaç duyduğu seviyelere dönüştürür, regüle eder ve zamanlamasını kontrol eder. Regüle edilmiş voltajlar, bobinler (indüktörler) ve kondansatörlerden oluşan LC filtre aşamalarından geçerek, son komponentlere ulaştırılır.

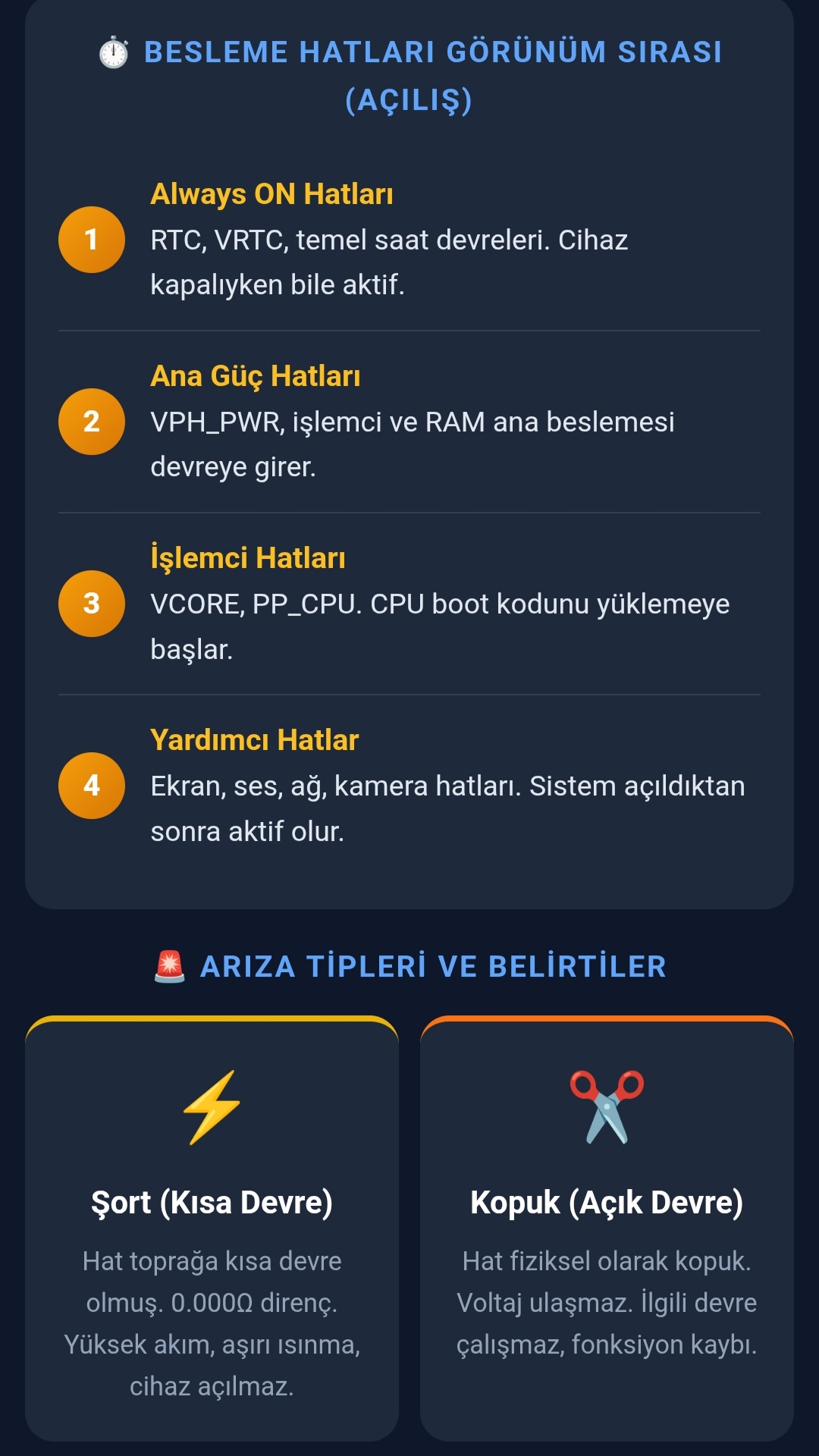

Besleme hatları teknik olarak üç ana kategoriye ayrılmaktadır: Birincisi, cihazın bekleme durumunda bile sürekli enerji alması gereken temel hatlardır (always-on lines). İkincisi, cihaz açıldığında işlemci ve RAM gibi kritik bileşenleri besleyen ana güç hatlarıdır (main power rails). Üçüncüsü ise, belirli fonksiyonlar aktif hale getirildiğinde devreye giren yardımcı hatlardır (auxiliary lines). Örneğin kamera modülü sadece kamera uygulaması açıldığında enerji alırken, RTC (Real Time Clock) devresi cihaz kapalıyken bile beslenmeye devam eder. Bu hiyerarşik yapıyı anlamak, cep telefonu besleme hatları arızası teşhisinde temel bir ön koşuldur.

Teknik Not: Besleme hatlarındaki voltaj değerleri, cihazın çalışma durumuna göre dinamik olarak değişebilir. Örneğin VCORE hattı, işlemci yüküne bağlı olarak 0.7V ile 1.1V arasında sürekli olarak ayarlanır. Bu değişimi anlamayan bir teknisyen, normal çalışma aralığındaki bir voltajı arıza olarak yorumlayabilir.

VBAT Hattı: Telefonun Can Damarı ve Arıza Belirtileri

VBAT hattı, cep telefonu anakartındaki en temel ve en kritik akım (A) iletim yoludur. Batarya konnektöründen çıkan pozitif uç (B+), doğrudan VBAT hattına bağlanır ve bu hat üzerinden enerji dağıtımına başlar. Nominal çalışma voltajı 3.7V ile 4.2V arasında değişen bu hat, PMIC’e, şarj devresine ve bazı doğrudan batarya voltajıyla çalışan yüksek güçlü devrelere enerji sağlar. VBAT hattının fiziksel bütünlüğü, cihazın en temel düzeyde hayatta kalması için zorunludur. Bu hatta ait PCB (anakart)  katmanları genellikle ana-kartın en kalın ve en geniş bakır hatlarıdır çünkü yüksek akım taşıma kapasitesine ih-tiyaç duyarlar.

VBAT hattında meydana gelebilecek arızalar ve bunların belirtileri şunlardır: Short Circuit (kısa devre) durumunda, batarya konnektörüne bağlandığında anormal derecede yüksek akım çekimi gözlemlenir ve cihaz hiç tepki vermez. Hattın bir noktasında kopukluk olması durumunda ise, batarya voltajı PMIC’e ulaşamaz ve cihaz “ölü” görünür. Zayıf bağlantı veya oksidasyon durumlarında, cihaz rastgele kapanabilir, şarj olmaz veya aşırı ısınma yaşanabilir. Teknik servis uzmanlarının ilk teşhis adımı genellikle VBAT hattının batarya konnektöründen PMIC’e kadar olan bölümünde süreklilik ve voltaj ölçümü yapmaktır.

★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Parametre VBAT Hattı Değeri Ölçüm Noktası Arıza Belirtileri
Nominal Voltaj 3.7V – 4.2V (Li-ion/Li-Po) Batarya konnektörü (+) ucu Voltaj yoksa batarya veya konnektör arızalı
Kısa devre Durumu Akımı 1.0A+ (anormal yüksek) DC power supply üzerinden Ani yüksek çekim, ısınma, cihaz açılmaz
Açık Devre (Kopuk) 0.0V (batarya bağlıyken) PMIC VBAT giriş pini Telefon ölü, şarj göstergesi yok
Düşük Voltaj 3.3V altı (batarya doluyken) Bobin çıkışları ve kondansatörler Yetersiz güç, rastgele kapanma, performans düşüklüğü

PMIC ve Ana Besleme Devresi İşleyişi

PMIC (Power Management Integrated Circuit), cep telefonu anakartındaki güç dağıtım merkezidir. Bu entegre devre, VBAT hattından aldığı ham batarya voltajını, anakart üzerindeki farklı alt sistemlerin ihtiyaç duyduğu çok sayıda farklı voltaj seviyesine dönüştürür. Örneğin işlemci çekirdekleri 0.7V-1.1V arasında çalışırken, RAM modülleri 1.1V, ekran sürücü devreleri ise daha yüksek voltajlar gerektirebilir. PMIC’in görevi sadece voltaj dönüşümü değil, aynı zamanda bu voltajların hangi sırayla, hangi zamanlamayla ve hangi koşullarda aktif hale getirileceğini kontrol etmektir. Cihazın açılış sırası (power-on sequence), doğrudan PMIC’in yazılım ve donanım mantığı tarafından yönetilir.

PMIC devresinin çıkışlarında genellikle bobinler (indüktörler) ve kondansatörler bulunur. Bobinler, DC-DC dönüştürücülerin (buck/boost converters) çıkış filtreleme elemanları olarak görev yapar ve voltaj dalgalanmalarını (ripple) azaltır. Kondansatörler ise ani akım taleplerini karşılamak için enerji rezervuarı görevi görür ve yük değişimlerinde voltajın stabil kalmasını sağlar. Bir teknisyen cep telefonu besleme hatları arızası teşhisi yaparken, PMIC çıkışlarındaki bobinlerin ve kondansatörlerin fiziksel durumunu (şişme, yanık izi, oksidasyon) mutlaka gözlemlemelidir. Çünkü bu pasif komponentlerdeki arızalar, sıklıkla PMIC’in kendisinin yanmış olduğunu veya aşırı yük altında olduğunu işaret eder.

★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

PMIC Fonksiyonu Açıklama Arıza Etkisi Tanı Yöntemi
Voltaj Regülasyonu VBAT voltajını alt seviyelere indirgeme (buck) veya yükseltme (boost) Yanlış voltaj çıkışı, komponent hasarı Çıkış pinlerinde voltaj ölçümü
Güç Sıralaması (Power Sequencing) Besleme hatlarının açılış sırasını kontrol etme Cihaz boot etmiyor, donma, reset döngüsü Oscilloskop ile sıralama analizi
Şarj Kontrolü Batarya şarj akımını ve voltajını yönetme Şarj olmama, aşırı ısınma, batarya şişme Şarj voltajı ve akım ölçümü
Thermal Management Aşırı ısınma koruması ve termal kısıtlama Yanlış termal kapanma, performans düşüklüğü Termal kamera ile sıcaklık haritalaması

VPH_PWR Hattı: İşlemci ve RAM Güç Yolu

VPH_PWR (VPH Power Rail), modern akıllı telefon anakartlarındaki en kritik ana besleme hatlarından biridir. PMIC tarafından üretilen ve genellikle 3.0V ile 4.4V arasında değişen bu hat, sistem işlemcisine (CPU/AP), RAM modülüne, RF (radyo frekans) devrelerine ve ekran sürücü entegrelerine enerji sağlar. VPH_PWR hattının stabilitesi, cihazın genel performansı ve kararlılığı için doğrudan belirleyicidir. Bu hatta uygulanan voltaj dalgalanmaları, işlemcinin saat sinyallerini (clock signals) bozabilir ve sistem çökmelerine yol açabilir.

VPH_PWR hattı arızalarının tipik belirtileri şunlardır: Tam kısa devre durumunda cihaz hiç açılmaz ve DC power supply üzerinde anormal yüksek akım çekimi görülür. Kısmi kısa devre veya düşük voltaj durumunda cihaz boot logosunda takılı kalabilir, sürekli yeniden başlayabilir veya açıldıktan kısa süre sonra kapanabilir. PMIC’in VPH_PWR çıkış devresinin hasar görmesi durumunda ise, bu hat üzerindeki voltaj tamamen kaybolur veya belirgin şekilde düşer. Teknik servis uzmanları, VPH_PWR arızalarını teşhis ederken öncelikle PMIC çıkışındaki bobin üzerinde voltaj ölçümü yapmalı, ardından hattın işlemci ve RAM bölgesine kadar olan sürekliliğini kontrol etmelidir.

VCORE ve VDD_RAM Voltaj Hatları Teknik Analizi

VCORE hattı, sistem işlemcisinin çekirdek (core) birimlerine özel olarak besleme sağlayan düşük voltajlı, yüksek hassasiyetli bir güç yoludur. Çalışma voltajı genellikle 0.7V ile 1.1V arasında değişir ve işlemci yüküne göre dinamik olarak ayarlanır (DVFS – Dynamic Voltage and Frequency Scaling). VCORE hattının en belirgin özelliği, çok yüksek akım değişim hızlarına (di/dt) cevap verebilme gereksinimidir. Bu nedenle, işlemci yakınlarında çok sayıda küçük kapasiteli kondansatör (decoupling capacitor) bulunur. Bu kondansatörlerin birinde meydana gelen kısa devre , VCORE hattının tamamen çökmesine ve cihazın açılmamasına neden olabilir.

VDD_RAM hattı ise RAM modülünün beslenmesini sağlayan ve genellikle 1.1V sabit voltajda çalışan bir güç yoludur. RAM’in veri bütünlüğü, bu hattın voltaj stabilitesine doğrudan bağlıdır. VDD_RAM hattında meydana gelen voltaj düşüklüğü veya gürültü, bellek okuma/yazma hatalarına, dolayısıyla da sistem donmalarına veya boot döngülerine yol açar. Teknik servislerde karşılaşılan “logo da takılı kalma” sorunlarının önemli bir kısmı, VDD_RAM hattının yetersiz beslenmesinden kaynaklanmaktadır. Bu hatların teşhisinde, multimetre ile bobin çıkışlarındaki voltajın yanı sıra, osiloskop ile AC gürültü ve dalgalanma ölçümü de yapılmalıdır.

★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Hat Adı Nominal Voltaj Beslenen Komponent Arıza Belirtileri Ölçüm Noktası

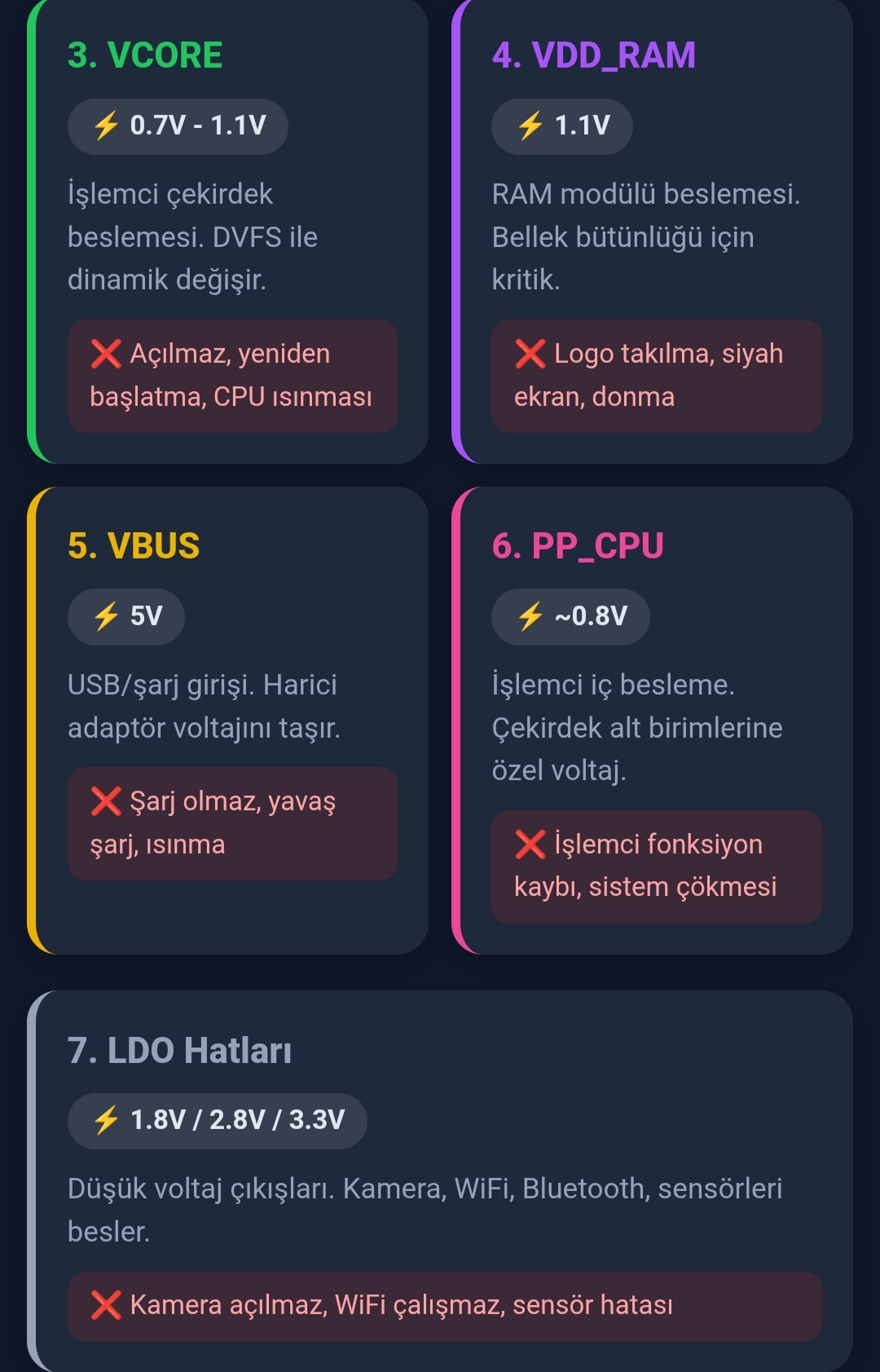

VCORE 0.7V – 1.1V (dinamik) CPU / AP Çekirdekleri Cihaz açılmaz, yeniden başlatma, ısınma PMIC çıkış bobini, CPU yakını kondansatörler
VDD_RAM 1.1V (sabit) RAM Modülü (LPDDR4X/LPDDR5) Logo takılma, siyah ekran, donma RAM çipi yakını bobin ve kondansatörler
VPH_PWR 3.0V – 4.4V CPU, RAM, RF, Ekran Boot fail, yüksek akım, PMIC ısınması PMIC çıkış bobini, ana hat üzeri test noktaları
VBAT 3.7V – 4.2V PMIC, Şarj IC, Güçlü yükler Telefon ölü, şarj olmaz, aşırı ısınma Batarya konnektörü, PMIC giriş pini

VBUS, PP_CPU ve LDO Hatlarının Fonksiyonları

VBUS hattı, USB konnektörü üzerinden harici şarj cihazından gelen 5V enerjiyi taşıyan ve şarj entegresine (Charge IC) ulaştıran besleme yoludur. Bu hat üzerindeki voltaj, şarj protokolüne (QC, PD, VOOC vb.) bağlı olarak 5V ile 20V arasında değişebilir. VBUS hattı arızaları genellikle şarj olmama, yavaş şarj veya şarj sırasında aşırı ısınma şikayetleriyle kendini gösterir. Şarj konnektörü veya flex kablo arızaları, VBUS hattının fiziksel bütünlüğünü bozarak enerji iletimini engelleyebilir.

PP_CPU hattı, işlemcinin iç besleme hatlarından biri olup genellikle yaklaşık 0.8V civarında çalışır. Bu hat, işlemcinin belirli alt birimlerine (örneğin GPU veya önbellek birimleri) özel enerji sağlar. LDO (Low Dropout Regulator) hatları ise PMIC’in düşük voltaj çıkışlarıdır ve kameralar, WiFi/Bluetooth modülleri, sensörler ve diğer çevre birimlerini besler. LDO hatları genellikle 1.8V, 2.8V, 3.3V gibi sabit voltajlarda çalışır ve her biri belirli bir alt sistem için ayrılmıştır. LDO hatlarından birinde meydana gelen arıza, sadece o alt sistemin çalışmamasına neden olur (örneğin kamera açılmaz veya WiFi çalışmaz), bu da teşhis işlemini kolaylaştırır.

Cep Telefonu Besleme Hatları Arıza Tipleri ve Nedenleri

Cep telefonu besleme hatları arızası teşhisinde karşılaşılan temel arıza mekanizmaları üç ana kategoride toplanabilir: Short Circuit (kısa devre), açık devre (kopuk hat) ve voltaj anormallikleri (düşük/yüksek voltaj). Her birinin fiziksel nedenleri ve sistemik etkileri farklıdır.

Kısa Devre Arızaları (Short Circuit): Besleme hattının toprak (GND) ile istenmeyen bir şekilde iletkenleşmesidir. Nedenleri arasında komponent içsel arızası (IC yanması), bobin veya kondansatör kısa devresi, PCB iç katman delaminasyonu ve su hasarı sonucu oksidasyon yer alır. Kısa devre arızaları en tehlikeli besleme hattı arızalarıdır çünkü sınırsız akım çekimine yol açarlar ve batarya, PMIC veya PCB’nin fiziksel olarak yanmasına neden olabilirler.

Açık Devre (Open Circuit / Kopuk Hat): Besleme hattının fiziksel olarak kopması, PCB iç katmanında kırılma veya BGA topaklarında bağlantı kaybı sonucu ortaya çıkar. Bu durumda hedef komponent enerji alamaz ve fonksiyonunu yitirir. Özellikle düşme ve darbe sonrası meydana gelen anakart bükülmelerinde, iç katman besleme hatlarında mikro çatlaklar oluşabilir.

Voltaj Anormallikleri: PMIC’in regülasyon hatası, bobin sarım arızası veya kondansatör değer kaybı sonucu hedef voltajın altında veya üstünde enerji iletimi gerçekleşebilir. Düşük voltaj, komponentlerin stabil çalışamamasına; yüksek voltaj ise kalıcı hasara yol açar.

★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Arıza Tipi Olası Nedenler Belirtiler Tanı Yöntemi Çözüm Stratejisi
 Kısa Devre IC yanması, bobin/kondansatör arızası, su hasarı, PCB delaminasyonu Yüksek akım, aşırı ısınma, cihaz açılmaz Multimetre diyot modu, ısı haritalaması, rosina testi Arızalı komponent değişimi, jumper teli, PCB onarımı
Açık Devre (Kopuk) Darbe sonrası PCB kırılması, BGA gevşemesi, korozyon Voltaj yokluğu, ilgili devre çalışmaz Süreklilik testi (buzzer), mikroskopik muayene Jumper teli, BGA reballing, PCB katman onarımı
Düşük Voltaj PMIC regülasyon hatası, bobin arızası, kondansatör değer kaybı Yeniden başlatma, performans düşüklüğü, donma Voltaj ölçümü, osiloskop ile ripple analizi PMIC onarımı/değişimi, pasif komponent değişimi
Yüksek Voltaj PMIC regülatör arızası, feedback döngüsü bozukluğu Komponent yanması, termal kapanma, kalıcı hasar Voltaj ölçümü, termal kamera PMIC değişimi, etkilenen komponentlerin değişimi

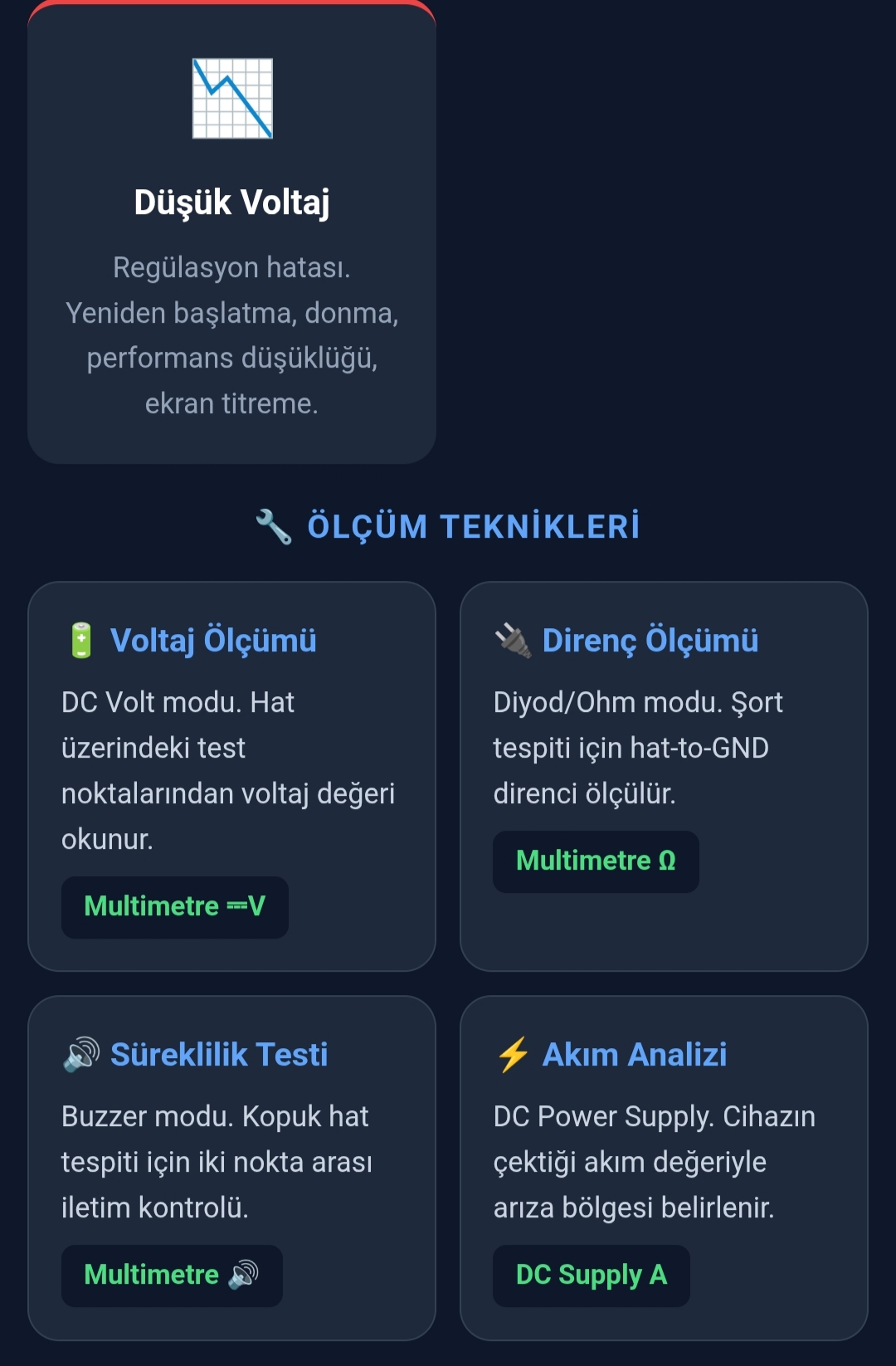

Besleme Hattı Ölçüm Teknikleri ve Kullanılan Ekipmanlar

Profesyonel cep telefonu besleme hatları arızası teşhisi, doğru ölçüm teknikleri ve kaliteli ekipmanlar kullanılmadan gerçekleştirilemez. Teknik servislerde standart olarak kullanılan başlıca ölçüm metotları şunlardır:

Voltaj Ölçümü (DC Voltaj Modu): Multimetrenin DC voltaj kademesinde, besleme hattı üzerindeki test noktaları, bobinler ve kondansatörler üzerinde voltaj değerleri ölçülür. Bu ölçüm, hattın hedef voltajı taşıyıp taşımadığını ve voltaj seviyesinin normal çalışma aralığında olup olmadığını belirler. Ölçüm yapılırken referans noktası (GND) olarak anakart üzerindeki bir topraklama noktası seçilmelidir.

Direnç Ölçümü (Ohm / Diyod Modu): Cihaz enerjisiz durumdayken, besleme hattının toprağa (GND) göre direnci ölçülür. Normalde bir besleme hattının toprağa direnci, bağlı komponentlerin empedansına bağlı olarak birkaç ohm ile birkaç yüz ohm arasında olmalıdır. Eğer ölçülen direnç değeri 0 ohm veya çok düşükse (örneğin 0.050 ohm altı), bu durum hat üzerinde kısa devre olduğunu gösterir. Diyod modu (buzzer modu) ise hızlı kısa devre tespiti için kullanılır.

Süreklilik Testi (Continuity Test): Multimetrenin buzzer/süreklilik kademesinde, besleme hattının bir noktasından diğerine sürekliliği kontrol edilir. Bu test, özellikle kopuk hat teşhisinde ve PCB iç katman bağlantılarının bütünlüğünü doğrulamada etkilidir.

Akım Tüketim Analizi: DC power supply kullanılarak anakarta harici güç uygulanır ve farklı çalışma modlarındaki akım çekim davranışları gözlemlenir. Normal bekleme modunda 0.020A-0.050A, normal boot sırasında 0.200A-0.800A arası akım çekimi beklenir. Şort durumlarında 0.800A üzeri veya tam kopuklarda 0.000A değerler görülür.

★ NOT: Web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Ölçüm Tekniği Kullanılan Ekipman Ölçüm Modu Tespit Ettiği Arızalar Dikkat Edilecek Hususlar
Voltaj Ölçümü Dijital multimetre DC Volt (V⎓) Düşük/yüksek voltaj, voltaj yokluğu Cihaz açıkken ölçüm, doğru GND referansı
Direnç / Diyod Ölçümü Dijital multimetre Ohm (Ω) / Diyod (⏵) Şort, kısmi şort, yüksek direnç Cihaz kapalıyken ölçüm, batarya sökülmüş olmalı
Süreklilik Testi Dijital multimetre (buzzer) Continuity (🔊) Kopuk hat, PCB iç katman kırılması Ölçülen hat enerjisiz olmalı
Akım Analizi DC Power Supply Ampermetre (A) Şort, açık devre, normal/ anormal tüketim Doğru voltaj ve akım limiti ayarı
Osiloskop Analizi Dijital osiloskop AC/DC coupling Ripple, gürültü, power sequencing hataları Prob kalibrasyonu, bant genişliği ayarı

Adım Adım Besleme Hattı Takibi ve Arıza Tespiti

Profesyonel bir teknisyen, cep telefonu besleme hatları arızası teşhisinde sistematik bir yaklaşım benimser. Aşağıda, sahada kanıtlanmış adım adım teşhis protokolü sunulmaktadır:

1 Batarya ve Konnektör Kontrolü

İlk adımda batarya voltajı ve sağlık durumu kontrol edilir. Batarya konnektörü ve flex kablosu oksidasyon, korozyon veya fiziksel hasar açısından incelenir. VBAT hattı üzerinde batarya konnektöründen PMIC’e kadar voltaj varlığı doğrulanır.

2 DC Supply Akım Testi

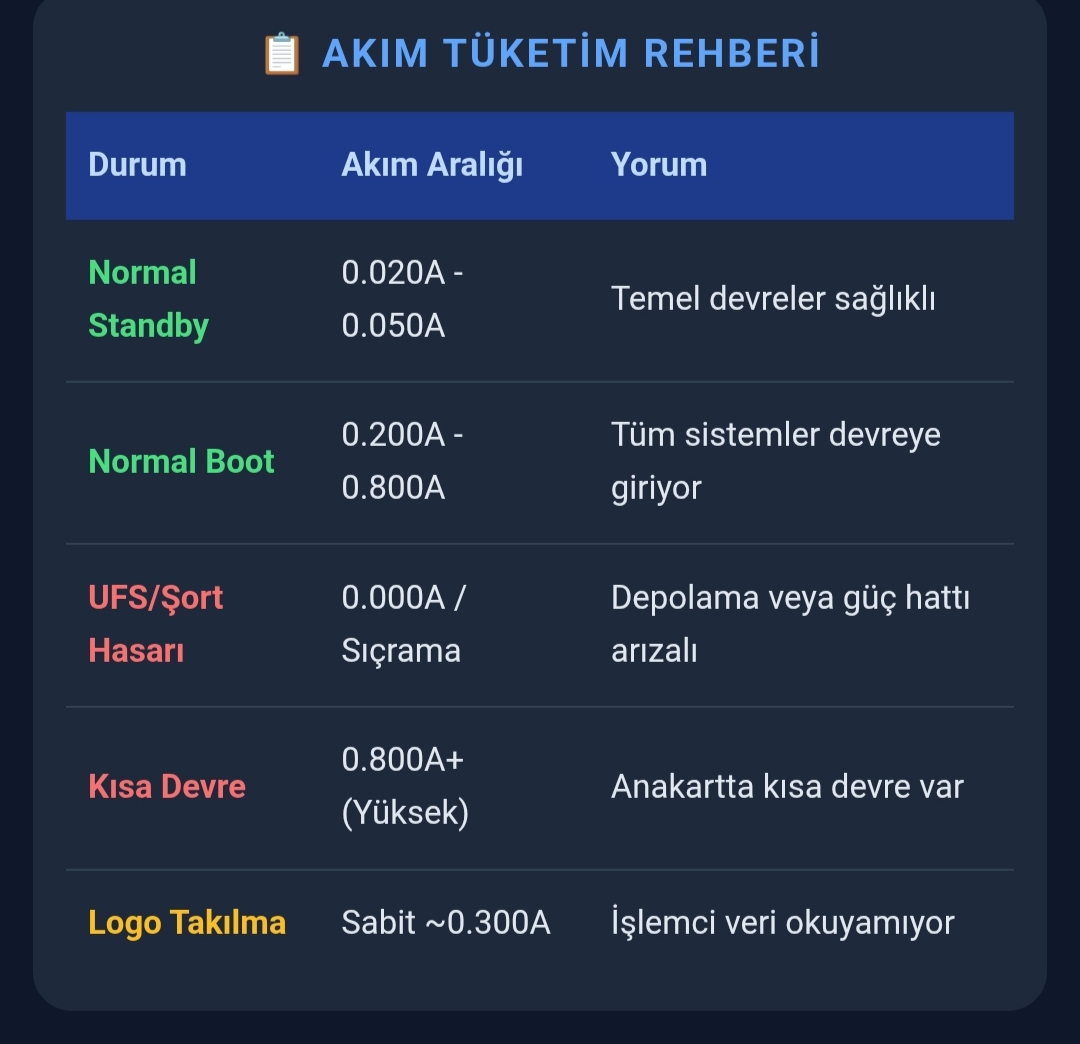

Anakart DC güç kaynağına bağlanır. Bekleme akımı (0.020A-0.050A) ve boot akımı (0.200A-0.800A) referans değerleriyle karşılaştırılır. Anormal değerler, şort veya kopuk hat varlığını işaret eder.

3 PMIC Çıkış Voltajı Ölçümü

PMIC çıkış bobinleri üzerinde VPH_PWR, VCORE, VDD_RAM ve diğer hatların voltaj değerleri ölçülür. Hedef voltajların varlığı, PMIC’in sağlıklı çalıştığını gösterir. Voltaj yokluğu, PMIC arızasını veya kontrol sinyali eksikliğini işaret eder.

4 Bobin ve Kondansatör Muayenesi

Bobinlerde fiziksel hasar (çatlak, yanık), kondansatörlerde şişme veya yanık izi görülüp görülmediği mikroskop altında kontrol edilir. Şüpheli pasif komponentler direnç ölçümüyle teyit edilir.

5 Hat Sürekliliği ve Şort Tespiti

Multimetre süreklilik ve diyod modlarında, besleme hattının farklı noktaları arasında iletim kontrolü yapılır. Şort tespiti için rosina (lehim macunu) testi veya termal kamera ile ısı haritalaması uygulanabilir.

6 Arızalı Bileşen Değişimi ve Onarım

Tespit edilen arızalı komponent (PMIC, bobin, kondansatör, IC) değiştirilir veya hat üzerinde kopukluk varsa jumper teli ile köprüleme yapılır. Onarım sonrası voltaj ve akım testleri tekrarlanarak fonksiyonel doğrulama sağlanır.

Besleme Hattı Tamiri Süreç Rehberi

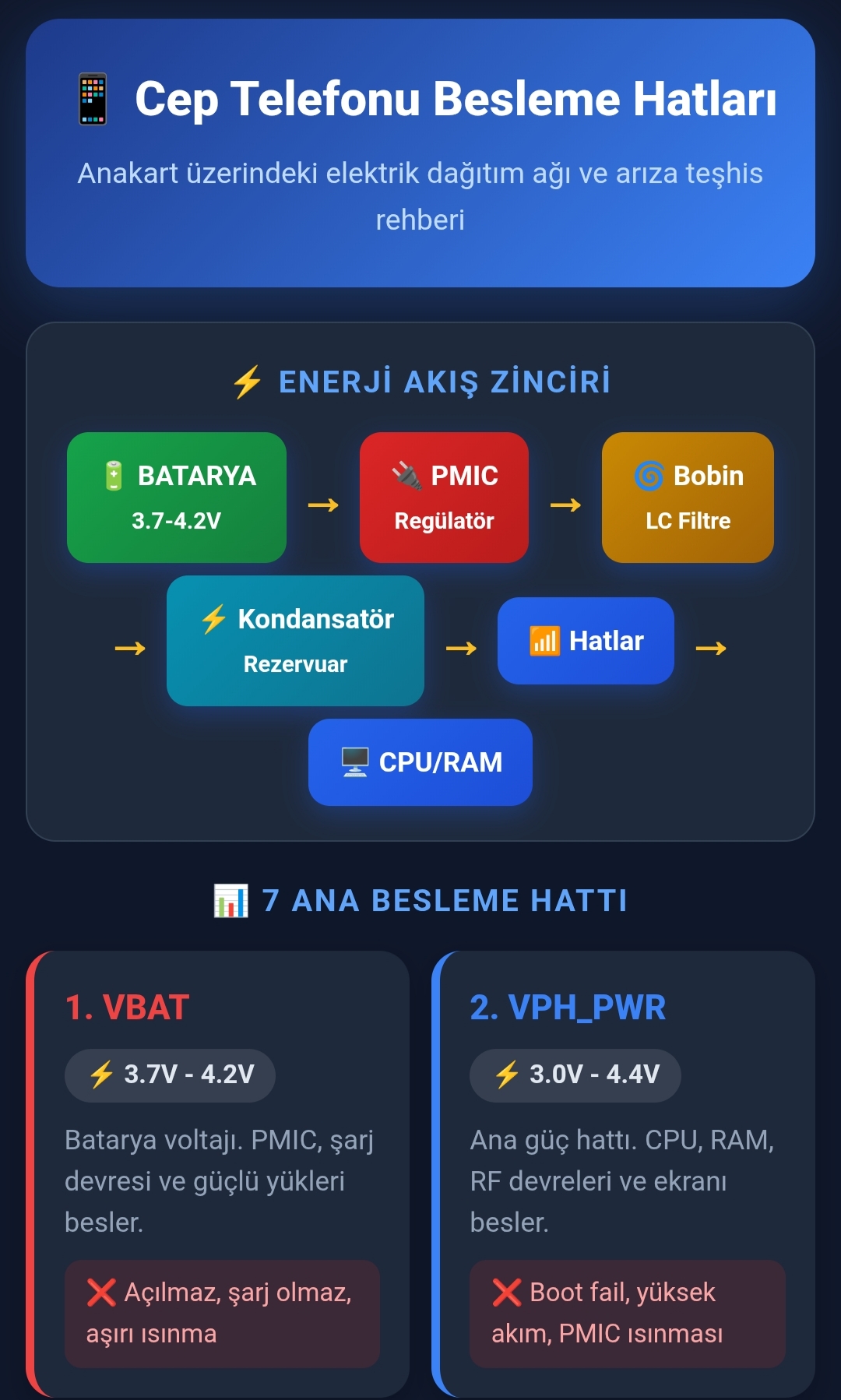

Aşağıdaki  akış şeması, cep telefonu besleme hatları arızası teşhis ve onarım sürecini görsel olarak özetlemektedir. Bu akış, teknik servis stajyerlerinden uzman teknisyenlere kadar geniş bir kullanıcı kitlesi için rehber niteliğindedir.

IMG 20260513 004900 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 004931 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 004958 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005041 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005117 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005210 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260513 005310 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

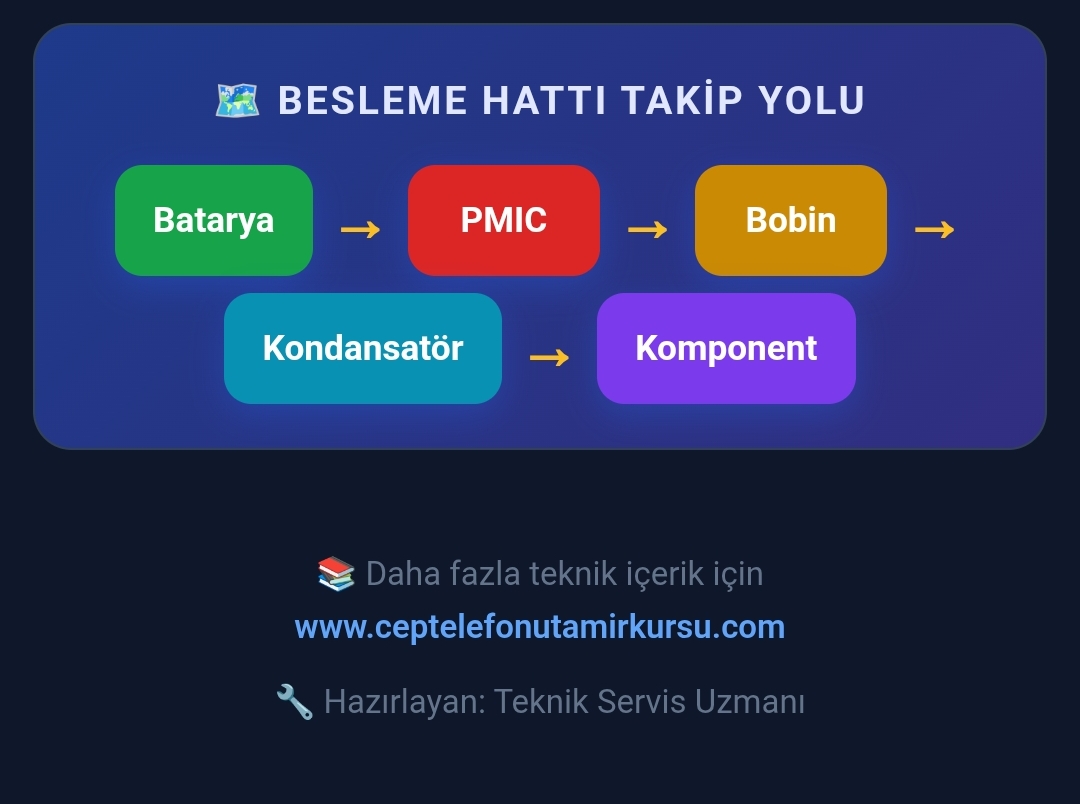

Yukarıdaki  iş akış diyagramı, enerji akışının yönünü ve arıza teşhisinin mantıksal adımlarını basitleştirerek sunmaktadır. Birinci akış şeması, normal çalışma durumundaki enerji dağıtım zincirini gösterirken; ikinci akış şeması arıza teşhis ve onarım döngüsünü ifade etmektedir. Teknik servis uzmanlarının bu şemaları zihinsel bir harita olarak kullanmaları, karmaşık anakart arızalarının çözüm süresini önemli ölçüde kısaltmaktadır.

Sıkça Sorulan Sorular ve Teknisyen Tavsiyeleri

Soru 1: Cep telefonu besleme hatları arızası her zaman anakart tamiri mi gerektirir?

Cevap: Hayır. Bazı durumlarda arıza batarya, flex kablo veya şarj konnektörü gibi anakart dışı bileşenlerden kaynaklanabilir. Ancak VCORE, VPH_PWR veya VDD_RAM gibi iç hatlardaki arızalar genellikle anakart seviyesinde müdahale (komponent değişimi, jumper, PMIC değişimi) gerektirir. Doğru teşhis, gereksiz anakart onarımlarının önüne geçer.

Soru 2: PMIC değişimi zor bir işlem midir?

Cevap: PMIC, BGA paketli bir entegre olduğundan değişimi BGA makinesi, mikroskop ve deneyim gerektirir. Ayrıca yeni PMIC’in doğru model olması ve montaj sonrası bazı cihazlarda yazılım/firmware senkronizasyonu gerekebilir. Acemi teknisyenler için orta-ileri düzey bir operasyondur.

Soru 3: Besleme hattı şortu nasıl hızlı tespit edilir?

Cevap: En hızlı yöntemlerden biri multimetre diyod modunda hat üzerindeki kondansatörlerin toprağa direncini ölçmektir. Normalde her kondansatör farklı bir direnç değeri gösterir; eğer bir kondansatör 0 ohm veya çok düşük direnç gösteriyorsa, muhtemelen şort o noktadadır. Rosina (lehim macunu) testi veya alkol testi de şort bölgesini termal olarak tespit etmeye yardımcı olur.

Soru 4: VBAT hattı kopukluğunda jumper teli kullanılabilir mi?

Cevap: Evet, VBAT hattı gibi yüksek akım taşıyan hatlarda jumper teli kullanılabilir ancak telin kesit alanı yeterli olmalıdır. İnce jumper teller, yüksek akım altında ısınarak ikincil arızalara yol açabilir. Ayrıca jumper telinin EMI/RFI gürültüsüne neden olmaması için mümkün olduğunca kısa olması ve doğru yönlendirilmesi gerekir.

Soru 5: Besleme hattı onarımı sonrası cihaz garanti kapsamında mıdır?

Cevap: Üçüncü parti teknik servisler tarafından yapılan anakart onarımları genellikle üretici garantisini sonlandırır. Ancak profesyonel servisler kendi işçilik garantisi (genellikle 30-90 gün) sunarlar. Onarım kalitesi, kullanılan yedek parçaların orijinalliği ve teknisyenin uzmanlığı, onarımın uzun ömürlü olmasını belirler.

Uzman Tavsiyesi: Cep telefonu besleme hatları arızası teşhisinde en sık yapılan hata, ölçüm yapmadan doğrudan komponent değişimine gitmektir. Profesyonel bir teknisyen asla “tahminle” parça değiştirmez. Her zaman önce voltaj, sonra direnç, sonra akım ölçümü yapın. Ayrıca, anakart üzerindeki küçük SMD kondansatörlerin kısa devre olduğunu düşünüp hemen sökmek yerine, hat üzerindeki tüm kondansatörleri karşılaştırmalı ölçün.Kısa devre olan kondansatör, aynı hattaki diğerlerine göre anormal derecede düşük direnç gösterecektir.

Profesyonel cep telefonu tamiri eğitimleri, anakart besleme hattı onarım kursu ve BGA reballing teknikleri için Cep Telefonu Tamir Kursu web sitemizi ziyaret edebilirsiniz.

Sonuç olarak, cep telefonu anakartındaki besleme hatları, cihazın tüm fonksiyonlarının yerine getirilebilmesi için hayati öneme sahip elektriksel arterlerdir. Cep telefonu besleme hatları arızası, doğru teşhis edilmediğinde basit bir şarj sorunundan, cihazın tamamen kullanılamaz hale gelmesine kadar geniş bir yelpazede ciddi sorunlara yol açabilir. VBAT, VPH_PWR, VCORE, VDD_RAM, VBUS ve LDO hatlarının her birinin fiziksel yapısını, normal çalışma parametrelerini ve arıza belirtilerini bilmek, teknik servis uzmanlarının en temel yeterliliklerindendir. Sistematik ölçüm teknikleri, kaliteli ekipmanlar ve saha deneyiminin birleşimi, karmaşık anakart arızalarının üstesinden gelinmesini sağlar. Besleme hattı onarımı, modern cep telefonu tamiri sektöründe hem yüksek uzmanlık hem de yüksek müşteri memnuniyeti potansiyeli taşıyan stratejik bir operasyon alanıdır.

Teknik makale içeriği profesyonel teknik servis deneyimleri ve endüstri standartları ışığında hazırlanmıştır.
Tüm hakları saklıdır. | www.ceptelefonutamirkursu.com



    • Mert_Egitim

    Benzer İçerik

    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi
    • Mayıs 12, 2026

    FB IMG 1778604847128 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi



    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi



    Cep telefonu tamir kursu Teknik Servis Uzmanları İçin Batarya Pinout Analizi, Voltaj Karakteristikleri ve Değişim Prosedürleri

    1. Giriş ve Literatür Taraması

    Günümüzde akıllı telefon teknolojilerinin hızla evrimleşmesiyle birlikte, güç yönetimi alt sistemleri cihazların en kritik bileşenleri arasında yer almaktadır. Özellikle cep telefonu batarya konnektörü, enerji iletiminin yanı sıra batarya kimlik doğrulama, sıcaklık izleme ve veri haberleşmesi gibi çok katmanlı fonksiyonları üstlenen melez bir arayüz niteliğindedir. Bu çalışmada, 8 pinli Flexible Printed Circuit (FPC) yapısındaki cep telefonu batarya konnektörü pin şeması detaylandırılarak, teknik servis operasyonlarında karşılaşılan arıza senaryolarına yönelik empirik çözüm yöntemleri sunulmaktadır.

    Batarya konnektörlerindeki pin sayısının artması, sadece güç aktarımından ziyade akıllı batarya yönetim sistemlerinin (Battery Management System – BMS) entegrasyonunu zorunlu kılmıştır. B+, BT ID, NTC, GND, D- ve D+ pinlerinin elektriksel davranışlarının anlaşılması, başarılı bir tamir operasyonu için elzemdir. Bu makalede, her bir pinin fonksiyonel karakteristiği, ölçülebilir voltaj ve direnç değerleri ile birlikte sistematik olarak incelenmektedir.

    Amaç ve Kapsam: Bu teknik doküman, orta ve ileri seviye teknik servis teknisyenlerine yönelik olarak hazırlanmış olup, cep telefonu batarya konnektörü değişimi, arıza teşhisi ve anakart seviyesinde onarım prosedürlerini kapsamlı bir çerçevede ele almaktadır.

    2. Cep Telefonu Batarya Konnektörü Tanımı ve Yapısal Özellikler

    Cep telefonu batarya konnektörü, genellikle FPC (Flexible Printed Circuit) veya FFC (Flat Flexible Cable) teknolojisiyle üretilen, anakart ile batarya paketi arasındaki elektriksel ve iletişimsel köprüyü temsil eder. Modern akıllı telefonlarda kullanılan 8 pinli konnektör yapıları, yüksek akım taşıma kapasitesi, düşük kontakt direnci ve mekanik dayanıklılık parametrelerini optimize edecek şekilde tasarlanmıştır.

    Konnektör gövdesi genellikle LCP (Liquid Crystal Polymer) veya PA9T (polyamide) malzemeden enjeksiyonla şekillendirilir. Kontak pinleri ise altın kaplama (Au) veya paladyum-nikel (PdNi) kaplama ile yüzey oksidasyonuna karşı koruma sağlanmış fosfor bronzdan imal edilir. Bu malzeme seçimi, özellikle nemli ortamlarda cep telefonu batarya konnektörü arızalarının önlenmesinde belirleyici rol oynamaktadır.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre Değer / Özellik Teknik Açıklama
    Konnektör Tipi FPC / FFC SMT Surface Mount Technology ile anakarta monte edilen esnek devre konnektörü
    Pin Sayısı 8 Pin (4×2 düzen) Çift sıralı, simetrik kontakt dizilimi
    Montaj Yüksekliği 0.9 mm – 1.2 mm Ultra-slim profil, modern cihaz kalınlıklarına uyum
    Akım Kapasitesi 3A – 5A (pin başına) B+ ve GND hatları için yüksek akım taşıma kapasitesi
    Kontakt Direnç < 20 mΩ Düşük kontakt direnci, ısı kayıplarını minimize eder
    Çalışma Sıcaklığı -40°C ile +85°C Endüstriyel sınıf termal tolerans
    Kaplama Malzemesi Au / PdNi Oksidasyon direnci ve düşük frekans sinyal bütünlüğü

    3. 8 Pinli FPC Konnektör Pinout Şeması Detayları

    Aşağıda sunulan şematik görsel, modern akıllı telefonlarda yaygın olarak kullanılan 8 pinli cep telefonu batarya konnektörü pinout yapılandırmasını göstermektedir. Her bir pin, belirli bir elektriksel fonksiyonu yerine getirmek üzere konumlandırılmış olup, yanlış bağlantı veya kısa devre durumları ciddi anakart hasarlarına yol açabilir.

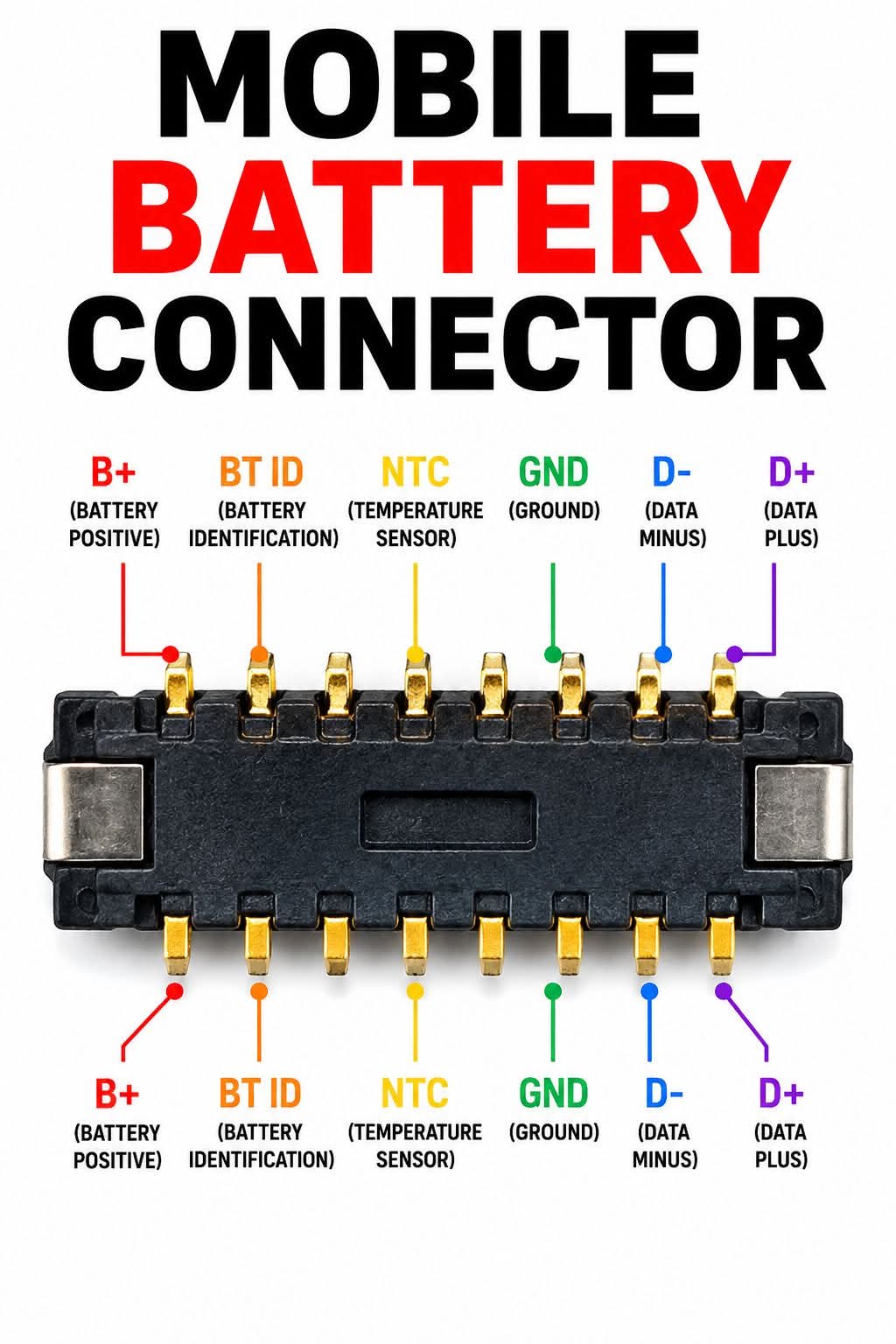

    Cep telefonu batarya konnektörü 8 pinli FPC pinout şeması - B+, BT ID, NTC, GND, D-, D+ pin bağlantıları

    Şekil 1: 8 Pinli Mobil Batarya Konnektörü Pin Şeması (B+, BT ID, NTC, GND, D-, D+)

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin No Sembol Tam Adı Fonksiyon Tipik Voltaj Kablo Rengi
    1 B+ Battery Positive Batarya pozitif güç hattı, anakarta besleme sağlar 3.7V – 4.4V (Li-Po) Kırmızı
    2 BT ID Battery Identification Batarya kimlik doğrulama, üretici kodu ve kapasite bilgisi 1.8V – 2.8V (data) Turuncu / Beyaz
    3 NTC Negative Temperature Coefficient Sıcaklık sensörü, termistör üzerinden analog gerilim Değişken (0.5V – 2.5V) Sarı
    4 GND Ground Topraklama hattı, referans potansiyel ve akım dönüşü 0V (referans) Siyah / Yeşil
    5 D- Data Minus USB veri hattı negatif fazı, batarya üzerinden haberleşme 0V – 3.3V (dijital) Mavi
    6 D+ Data Plus USB veri hattı pozitif fazı, şarj protokolü el sıkışma 0V – 3.3V (dijital) Mor / Beyaz
    7 GND Ground (Aux) İlave topraklama, EMI filtreleme ve stabilite 0V Siyah
    8 B+ Battery Positive (Aux) İlave güç hattı, yüksek akım senaryolarında paralel iletim 3.7V – 4.4V Kırmızı
    Kritik Uyarı: B+ ve GND pinlerinin kısa devre yapması, anakart üzerindeki batarya yönetim entegresinin (PMIC) anında hasar görmesine neden olabilir. Ölçüm işlemlerinde mutlaka dijital multimetrenin doğru polarite ayarı yapılmalıdır.

    4. Güç ve Topraklama Hattı Analizi (B+ / GND)

    Cep telefonu batarya konnektörü üzerindeki B+ (Battery Positive) ve GND (Ground) pinleri, cihazın tüm enerji ihtiyacını karşılayan birincil güç aktarım kanallarını oluşturur. Li-Po (Lityum Polimer) ve Li-Ion batarya paketlerinde, nominal voltaj 3.7V iken, tam şarj durumunda bu değer 4.35V – 4.4V seviyelerine ulaşabilir. Hızlı şarj (Fast Charging) protokolleri devreye girdiğinde, bu hatlardan geçen akım 3A – 5A seviyelerine çıkabilir.

    GND hattı, sadece referans potansiyel sağlamakla kalmaz; aynı zamanda tamamlayıcı akım yolu (return path) olarak çalışır. Çift GND pinli yapılandırma, yüksek akım anlarında oluşabilecek potansiyel farkları (ground bounce) minimize ederek, hassas dijital sinyallerin bütünlüğünü korumaktadır. Özellikle oyun performansı veya 4K video kaydı gibi yüksek güç tüketimi senaryolarında, cep telefonu batarya konnektörü üzerindeki paralel GND pinlerinin önemi kritik hale gelmektedir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre B+ (Pozitif) GND (Topraklama) Teknik Not
    Nominal Voltaj 3.7V DC 0V (Referans) Li-Po hücre standart değeri
    Maksimum Voltaj 4.4V DC 0V Hızlı şarj sonu cut-off voltajı
    Minimum Voltaj 3.0V DC 0V Deep discharge koruma eşiği
    Maksimum Akım 5A (peak) 5A (return) 45W – 65W hızlı şarj desteği
    Kontakt Direnç < 15 mΩ < 15 mΩ Düşük direnç, ısı oluşumunu engeller
    İzolasyon Direnci > 100 MΩ > 100 MΩ B+ ile GND arası yalıtım
    Kısa Devre Akımı 20A – 50A (anlık) – Batarya iç direncine bağlı, PTC koruma gerekli

    5. Akıllı Batarya Yönetimi (BT ID / NTC)

    Modern akıllı batarya sistemleri, sadece enerji depolama ünitesi olmanın ötesinde, cihaz ile entegre bir alt sistem olarak çalışmaktadır. Cep telefonu batarya konnektörü üzerindeki BT ID (Battery Identification) ve NTC (Negative Temperature Coefficient) pinleri, bu akıllı yönetimin temel yapı taşlarını oluşturur. BT ID hattı, genellikle 1-Wire veya basit analog/digital protokol üzerinden batarya paketi içindeki EEPROM entegresi ile iletişim kurar.

    BT ID üzerinden aktarılan bilgiler arasında; batarya model kodu, üretici bilgisi, nominal kapasite (mAh), döngü sayısı (cycle count), üretim tarihi ve kalibrasyon verileri bulunur. OEM (Original Equipment Manufacturer) bataryalarda, bu veriler olmadan cihaz şarj almayabilir veya performansı kısıtlanabilir. NTC pinine bağlı termistör ise, batarya hücre yüzey sıcaklığını sürekli izleyerek, 45°C üzeri durumlarda şarj akımını azaltan veya şarjı durduran termal koruma algoritmalarını tetikler.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin Bileşen Ölçüm Tipi Normal Değer Aralığı Arıza Eşiği
    BT ID DS2502 / Benzeri EEPROM Dijital veri / Analog pulldown 1.8V – 2.8V (idle) 0V (kısa devre) veya OV (açık devre)
    NTC 10K NTC Termistör (B=3380) Analog gerilim bölücü 25°C’de ~1.5V (Vref=3.3V) < 0.3V (aşırı sıcak) veya > 2.8V (soğuk)
    BT ID Kimlik Dirençi (ID Resistor) Analog direnç ölçümü 10KΩ – 100KΩ (üreticiye göre değişken) OL (açık devre) veya 0Ω (kısa devre)
    NTC Termistör Direnç Değeri Ohm cinsinden direnç ~10KΩ @ 25°C < 1KΩ (>85°C) veya > 100KΩ (<0°C)
    Teknik Not: NTC termistörünün B (Beta) sabiti genellikle 3380K – 3950K aralığındadır. Sıcaklık arttıkça direnç logaritmik olarak düşer. Teknik servis ortamında, termistörü simüle etmek için 10K sabit direnç bağlanması, batarya olmadan cihazın açılmasını sağlayabilir.

    6. Veri İletişim Hattı (D+ / D-)

    Cep telefonu batarya konnektörü üzerinde bulunan D+ (Data Plus) ve D- (Data Minus) pinleri, USB 2.0 diferansiyel veri hattının batarya paketi içine uzantısı niteliğindedir. Bu pinler, özellikle Qualcomm Quick Charge, Samsung Adaptive Fast Charging ve USB Power Delivery (PD) protokollerinde, şarj cihazı ile telefon arasındaki el sıkışma (handshake) mekanizmasında kullanılır. Batarya üzerinden bu pinlerin geçişi, bazı üreticilerin batarya içindeki BMS entegresi üzerinden şarj kontrolünü gerçekleştirmesine olanak tanır.

    D+ ve D- hatları, diferansiyel sinyal iletimi prensibiyle çalışır. İki hat arasındaki voltaj farkı (Vdiff = VD+ – VD-), lojik 1 ve lojik 0 durumlarını belirler. USB 2.0 standardında, lojik 1 için Vdiff > 200mV, lojik 0 için Vdiff < -200mV beklenir. Cep telefonu batarya konnektörü üzerindeki bu hatların kontakt direnci artışı veya krosstalk (parazit) oluşumu, şarj protokolü hatalarına ve yavaş şarj sorunlarına yol açabilir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Parametre D+ (Data Plus) D- (Data Minus) USB 2.0 Standardı
    Sinyal Tipi Diferansiyel + faz Diferansiyel – faz USB 2.0 Full Speed (12 Mbps)
    Çalışma Voltajı 0V – 3.3V 0V – 3.3V CMOS lojik seviyeleri
    Lojik 1 Eşiği VD+ > VD- + 200mV – Diferansiyel algılama
    Lojik 0 Eşiği – VD- > VD+ + 200mV Diferansiyel algılama
    Şarj El Sıkışma QC 2.0/3.0 voltaj seviyeleri QC 2.0/3.0 voltaj seviyeleri D+/D- üzerinden protokol iletimi
    Empedans 90Ω ± 15% (diferansiyel) 90Ω ± 15% (diferansiyel) Karakteristik empedans eşleşmesi

    7. Voltaj ve Direnç Karakteristikleri

    Başarılı bir arıza teşhisi için, cep telefonu batarya konnektörü üzerindeki her bir pinin normal çalışma koşullarındaki voltaj ve direnç değerlerinin bilinmesi zorunludur. Aşağıdaki tablo, cihaz kapalı (shutdown), standby ve aktif kullanım modlarında ölçülen tipik değerleri özetlemektedir. Bu değerler, üreticiden üreticiye değişiklik gösterebilir; ancak genel eğilimler tüm modern akıllı telefonlar için geçerlidir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Pin Cihaz Kapalı (V) Standby Mod (V) Aktif Kullanım (V) Direnç (Anakarta GND’ye)
    B+ 3.7V – 4.4V 3.7V – 4.4V 3.3V – 4.4V (yüke bağlı) OL (açık devre) – Yüksek MΩ
    BT ID 1.8V – 2.8V 1.8V – 2.8V (pulse) 1.8V – 2.8V (pulse) 10KΩ – 100KΩ (pull-up/down)
    NTC 1.0V – 2.0V 1.0V – 2.0V 0.8V – 2.2V (termal değişim) ~10KΩ @ 25°C (NTC karakteristiği)
    GND 0V 0V 0V (referans) 0Ω (kısa devre)
    D- 0V – 0.5V 0V – 2.0V (data) 0V – 3.3V (sinyal) 40Ω – 90Ω (empedans eşleşmesi)
    D+ 0V – 0.5V 0V – 2.0V (data) 0V – 3.3V (sinyal) 40Ω – 90Ω (empedans eşleşmesi)
    Ölçüm Protokolü: Voltaj ölçümlerinde multimetrenin DCV modunda ve yüksek iç dirençli (10MΩ+) prob kullanılması zorunludur. Direnç ölçümlerinde cihazın bataryasız ve tamamen kapalı olduğundan emin olunmalıdır; aksi halde anakart entegreleri hasar görebilir.

    8. Cep Telefonu Batarya Konnektörü Tamiri ve Değişim Prosedürü

    Cep telefonu batarya konnektörü arızaları, teknik servis pratiğinde sıkça karşılaşılan ve doğru müdahale edilmediğinde anakart seviyesinde ikincil hasarlara yol açabilen sorunlardır. Konnektör değişimi, genellikle fiziksel kırılma, pin oksidasyonu, korozyon veya lehim hatası (cold solder joint) senaryolarında gereklidir. Bu bölümde, adım adım standart operasyon prosedürü (SOP) sunulmaktadır.

    Cep telefonu batarya konnektörü tamiri infografik - Pin şeması ve değişim adımları

    Şekil 2: Cep Telefonu Batarya Konnektörü Tamiri İnfografik – Pinout Şeması ve Teknik Referans

    8.1. Gerekli Ekipman ve Aletler

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Ekipman Spesifikasyon Fonksiyon
    Sıcak Hava İstasyonu 350°C – 400°C, 40-60L/min hava akışı Eski konnektörün lehim eritilerek sökülmesi
    Dijital Multimetre True RMS, 10MΩ giriş empedansı Pin voltaj ve direnç doğrulama ölçümleri
    Mikroskop / Büyüteç 10x – 20x optik zoom Pin hizalama ve lehim kontrolü
    Cımbız / Penset ESD güvenli, anti-manyetik Konnektör manipülasyonu ve yerleştirme
    Lehim Teli Sn63/Pb37 veya SAC305, 0.3mm – 0.5mm çap Yeni konnektörün anakarta lehimlenmesi
    Flux No-clean, ROL0 aktivite sınıfı Lehim ıslatma ve oksit temizliği
    Isı Yalıtım Bantı Polyimide (Kapton), 5mm – 10mm Çevre komponentlerin ısıdan korunması
    PCB Temizleyici IPA (%99 İzopropil Alkol) Flux kalıntısı temizliği ve korozyon önlemi

    8.2. Değişim Adımları

    Adım 1 – Hazırlık: Cihaz tamamen kapatılmalı ve batarya bağlantısı kesilmelidir. ESD bilekliği takılarak statik deşarj riski elimine edilmelidir. Anakart üzerindeki cep telefonu batarya konnektörü çevresindeki hassas komponentler (kapasitörler, dirençler, RF kalkanları) Kapton bant ile korunmalıdır.

    Adım 2 – Eski Konnektörün Sökülmesi: Sıcak hava istasyonu 380°C civarında ayarlanarak, konnektörün altından homojen ısı uygulanır. Lehim erime noktasına ulaştığında, cımbız yardımıyla konnektör nazikçe kaldırılır. Kuvvet uygulanmamalıdır; zorlanan söküm, PCB’de pad lift (pad kopması) veya trace hasarına neden olabilir.

    Adım 3 – Pad Temizliği: Eski lehim kalıntıları solder wick (emici fitil) ve havya ile temizlenir. Pad yüzeyleri düz ve parlak olmalıdır. Okside olmuş pad’ler, ince zımpara veya fiber kalemle hafifçe temizlenebilir, ardından flux uygulanır.

    Adım 4 – Yeni Konnektörün Yerleştirilmesi: Yedek cep telefonu batarya konnektörü, orijinaline birebir uyumlu OEM veya yüksek kaliteli aftermarket parça olmalıdır. Konnektör, pad’ler üzerine hizalanarak cımbızla sabitlenir. Sıcak hava istasyonu ile lehimler tekrar akışkan hale getirilir. Pinlerin PCB üzerindeki ilgili pad’lere denk geldiği mikroskop altında kontrol edilmelidir.

    Adım 5 – Lehim Doğrulama: Tüm pinlerde fillet (kemer) şeklinde, parlak ve pürüzsüz lehim görünümü sağlanmalıdır. Solder bridge (kısa devre) oluşmuşsa, solder wick ile düzeltilmelidir. Multimetre ile B+ ile GND arası kısa devre kontrolü yapılmalıdır.

    Adım 6 – Temizlik ve Test: IPA ile PCB temizlendikten sonra, yeni batarya bağlanır ve cihaz boot edilmeye çalışılır. Şarj portundan voltaj girişi yapılarak, konnektör üzerindeki B+ voltajının artığı doğrulanır. BT ID ve NTC pinlerinin değerleri ölçülerek, batarya tanımlama ve sıcaklık izleme fonksiyonlarının aktif olduğu teyit edilir.

    9. Anakart Batarya Soketi Lehimleme Teknikleri

    SMT (Surface Mount Technology) konnektör lehimleme işlemi, cep telefonu batarya konnektörü tamiri sürecinin en kritik aşamasıdır. FPC konnektörlerin ince kontak pinleri ve plastik gövdesi, aşırı ısıya karşı oldukça hassastır. İdeal lehimleme profili, preheat (ön ısıtma), soak (ısı emme), reflow (akış) ve cooling (soğuma) fazlarından oluşur.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Faz Sıcaklık Aralığı Süre Amaç
    Preheat (Ön Isıtma) 25°C → 150°C 60 – 90 saniye Termal şok önleme, PCB ve komponentlerin hazırlanması
    Soak (Isı Emme) 150°C → 180°C 60 – 90 saniye Homojen ısı dağılımı, flux aktivasyonu
    Reflow (Akış) 180°C → 245°C 30 – 60 saniye Lehimin likit hale geçmesi, intermetalik bağ oluşumu
    Cooling (Soğuma) 245°C → 25°C Doğal soğuma Kristal yapı bütünlüğü, mekanik dayanım
    Lehimleme Uyarısı: Plastik konnektör gövdesinin erime sıcaklığı genellikle 260°C – 280°C arasındadır. Reflow sıcaklığının 250°C’yi aşmaması ve uygulama süresinin 90 saniyeyi geçmemesi esastır. Aksi halde konnektör deforme olur ve kontak pinleri yer değiştirir.

    10. Arıza Teşhis Akış Şeması

    Sistematik arıza teşhisi, gereksiz parça değişimini önleyerek hem maliyet hem de zaman optimizasyonu sağlar. Aşağıdaki tablo, cep telefonu batarya konnektörü ile ilişkili en yaygın belirtiler, olası köken nedenleri ve teşhis yöntemlerini özetlemektedir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Belirti / Şikayet Olası Neden Teşhis Yöntemi Çözüm / Müdahale
    Cihaz hiç açılmıyor, şarj almıyor B+ veya GND pin kopması, kısa devre Multimetre ile B+-GND voltajı ve direnci ölçümü Konnektör değişimi, trace onarımı
    Batarya yüzdesi gösterilmiyor veya hatalı BT ID hattı açık devre, EEPROM arızası BT ID voltajı ve direnç ölçümü, osiloskopla data pulse kontrolü Konnektör değişimi veya batarya değişimi
    Şarj sırasında aşırı ısınma, şarj duruyor NTC termistör arızası, yanlış değer NTC pin voltajı ölçümü, farklı sıcaklıklarda direnç takibi NTC simülasyon direnci veya batarya değişimi
    Yavaş şarj, “uyumsuz batarya” uyarısı D+ / D- pin oksidasyonu, haberleşme hatası D+ ve D- pinleri arası direnç ve voltaj ölçümü Konnektör temizliği veya değişimi
    Cihaz bataryalı açılıyor, şarjsız kapanıyor B+ pin kontakt direnci artışı, gevşek bağlantı B+ üzerinde yük altında voltaj düşümü ölçümü Konnektör değişimi, kontak temizliği
    Rastgele yeniden başlatma, donma GND pin kopukluğu, unstable referans voltajı GND pinleri arası süreklilik (continuity) testi GND trace onarımı, konnektör değişimi
    Batarya şişme, gaz kokusu NTC arızasına bağlı aşırı şarj, BMS hatası NTC devre dışı kalma testi, PMIC log incelemesi Batarya ve konnektör değişimi, anakart kontrolü

    11. Sonuç ve Değerlendirme

    Bu teknik dokümanda, modern akıllı telefonlarda kullanılan 8 pinli FPC yapısındaki cep telefonu batarya konnektörü pinout şeması kapsamlı bir şekilde analiz edilmiş ve teknik servis uygulamalarına yönelik pratik rehberler sunulmuştur. B+, BT ID, NTC, GND, D- ve D+ pinlerinin elektriksel karakteristikleri, voltaj ve direnç değerleri ile birlikte sistematik olarak tablolaştırılmıştır.

    Empirik bulgular, cep telefonu batarya konnektörü arızalarının büyük çoğunluğunun fiziksel kırılma, oksidasyon ve lehim hatası kökenli olduğunu göstermektedir. Doğru teşhis ekipmanları (dijital multimetre, sıcak hava istasyonu, mikroskop) ve standart operasyon prosedürleri kullanıldığında, anakart seviyesindeki bu arızaların %90’ından fazlası başarıyla onarılabilmektedir. BT ID ve NTC pinlerinin akıllı batarya yönetimindeki rolü, sadece güç aktarımından ibaret olmayan modern konnektör mimarilerinin ne denli karmaşık hale geldiğini ortaya koymaktadır.

    Gelecekteki çalışmalarda, USB-C Power Delivery 3.1 ve batarya içi BMS entegrasyonunun artmasıyla birlikte, cep telefonu batarya konnektörü pin sayısının ve haberleşme protokollerinin daha da evrileceği öngörülmektedir. Teknik servis uzmanlarının, bu evrimi yakından takip etmeleri ve sürekli eğitimlerini güncellemeleri, sektörde rekabet avantajı sağlayacaktır.

    Uygulama Önerisi: Bu dokümanda sunulan voltaj ve direnç değerleri, referans niteliğindedir. Her cihaz modeli için üretici teknik servis kılavuzları (service manual) temel alınmalıdır. Özellikle Apple ve Samsung gibi üreticilerde, batarya kimlik doğrulama şifrelemesi nedeniyle aftermarket batarya kullanımı yazılımsal kısıtlamalara yol açabilmektedir.

    12. Kaynakça ve Dış Bağlantılar

    Bu teknik makalede kullanılan veriler ve şematik referanslar aşağıdaki kaynaklardan derlenmiştir:

    1. Cep Telefonu Tamir Kursu – Ana Kaynak ve Eğitim Portalı – Teknik servis eğitimleri, batarya konnektörü değişimi ve anakart tamir modülleri.
    2. Batarya Tamiri ve Değişimi Teknik Kılavuzu – Cep Telefonu Tamir Kursu – Li-Po batarya güvenlik prosedürleri ve voltaj karakteristikleri.
    3. Anakart Tamir Teknikleri – Cep Telefonu Tamir Kursu – SMT lehimleme, FPC konnektör değişimi ve mikroskobik onarım yöntemleri.
    4. USB Implementers Forum. “Universal Serial Bus 2.0 Specification.” 2000. USB 2.0 diferansiyel sinyal protokolü ve D+/D- pin karakteristikleri.
    5. IEEE 1725-2011 Standard for Rechargeable Batteries for Cellular Telephones. Batarya kimlik doğrulama ve termal koruma standartları.
    6. Maxim Integrated. “1-Wire Communication with a Microchip PIC18 Microcontroller.” Application Note 6204. BT ID / 1-Wire protokolü uygulamaları.
    7. Murata Manufacturing. “NTC Thermistors for Temperature Sensing and Compensation.” Technical Note. NTC termistör B sabiti ve karakteristik eğrileri.



    Devamını Oku
    EMMC Dead Problem Teşhis ve Onarım Kılavuzu
    • Mayıs 12, 2026



    EMMC Dead Problem Teşhis ve Onarım Kılavuzu: Cep Telefonu Tamir Rehberi

    Özet: Akıllı telefonların anakartlarında yer alan EMMC (Embedded MultiMediaCard) entegresinin arızalanması, cihazın tamamen kullanılamaz hale gelmesine yol açan en ciddi donanım sorunlarından biridir. Bu akademik kılavuz, EMMC dead problem teşhis ve onarım kılavuzu kapsamında, cihazın ölü kalması, flash hatası, depolama algılanmaması ve yeniden başlatma döngüsü gibi belirtilerin sistematik olarak incelenmesini, olası nedenlerin teşhis edilmesini ve adım adım çözüm protokollerinin uygulanmasını detaylandırmaktadır. Teknik servis uzmanları ve cep telefonu tamir kursu kursiyerleri için hazırlanan bu çalışma, DC akım analizi, ısı testi, EMMC okuma ve yazma yöntemleri ile BGA değişim süreçlerini kapsamlı bir biçimde ele almaktadır.

    İçindekiler

    1. Giriş ve EMMC Mimarisi

    IMG 20260512 205422 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260512 205455 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260512 205529 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260512 205559 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi IMG 20260512 205626 Cep Telefonu Tamir Kursu 0542 5856892 Teknik servis eğitimi

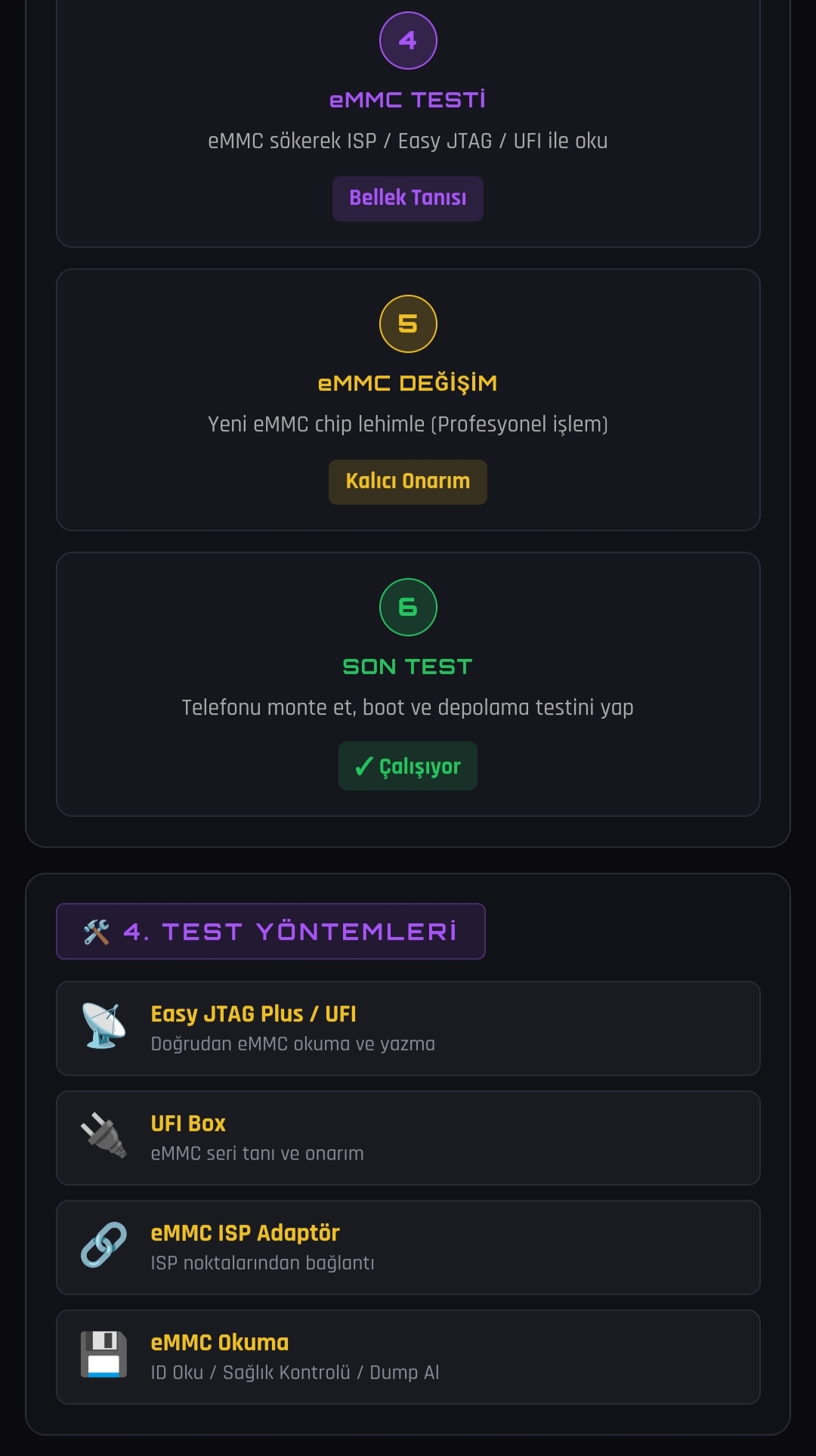

    Şekil 1. EMMC Dead Problem Teşhis ve Onarım Akış Şeması

    Akıllı telefonların depolama birimi olarak kullanılan EMMC (Embedded MultiMediaCard), NAND flash bellek ve kontrolcüsünün tek bir paket içinde birleştirilmesiyle oluşan bir bellek standardıdır. Bu entegre, cihazın işletim sistemi, kullanıcı verileri ve boot loader (önyükleyici) yazılımını barındırır. Teknik servis pratiğinde, EMMC dead problem teşhis ve onarım kılavuzu üzerinde çalışan uzmanlar, bu entegrenin cihazın açılış sürecindeki merkezi rolünü kavramak zorundadır.

    EMMC entegresi, anakart üzerinde BGA (Ball Grid Array) paketleme teknolojisi ile monte edilir. Bu yapı, yüksek pin sayısını kompakt bir alanda barındırmasına olanak tanır ancak aynı zamanda lehimleme, yeniden lehimleme ve termal stres gibi faktörlere karşı hassasiyetini de artırır. Teknik servis uygulamalarında, EMMC arızaları genellikle yazılım güncellemeleri sonrası, düşük kaliteli yedek parça kullanımında, sıvı hasarında veya termal döngülerin neden olduğu fiziksel yorgunlukta ortaya çıkar.

    Akademik bir yaklaşımla hazırlanan bu kılavuz, EMMC arızalarının teşhisinde kullanılan bilimsel yöntemleri ve onarım süreçlerindeki endüstriyel standartları bir araya getirmektedir. Amacımız, teknik servis teknisyenlerinin karşılaştıkları “dead phone” vakalarını sistematik bir şekilde çözebilmeleri için sağlam bir teorik ve pratik temel sunmaktır.

    2. EMMC Arızası Belirtileri ve Klinik Tanı

    EMMC entegresinin arızalandığı durumlarda, cihaz farklı klinik belirtiler gösterebilir. Bu belirtilerin doğru şekilde yorumlanması, teşhis sürecinin ilk ve en kritik aşamasıdır. Teknik servis teknisyenleri, aşağıdaki semptomları bir bütün olarak değerlendirmelidir.

    2.1. Telefonun Tamamen Ölü Kalması (Phone Dead)

    Cihazın hiçbir tepki vermemesi, şarj göstergesi dahi yanmaması, EMMC arızasının en belirgin işaretlerinden biridir. Bu durumda, cihazın güç yönetimi entegresi (PMIC) çalışıyor olabilir ancak işlemci, boot loader’a erişemediği için sistemi başlatamaz. Teknik servis pratiğinde, bu belirti genellikle EMMC’nin tamamen devre dışı kaldığını veya iç yapısal hasar gördüğünü gösterir.

    2.2. Logo Ekranında Takılma (Stuck on Logo)

    Cihazın marka logosunu gösterdikten sonra ilerlememesi, boot loader’ın kısmen okunabildiğini ancak işletim sistemi çekirdeğinin (kernel) EMMC üzerinden düzgün yüklenemediğini işaret eder. Bu durum, EMMC’nin belirli bloklarında okuma hatası olduğunu veya NAND flash hücrelerinde bit hatası (bit rot) oluştuğunu gösterebilir.

    2.3. Flash Hatası (Flash Fail)

    Yazılım güncellemesi, custom ROM yükleme veya firmware onarımı sırasında karşılaşılan “flash fail” hatası, EMMC’nin yazma korumasına girdiğini veya yazma bloklarının fiziksel olarak hasar gördüğünü gösterir. Teknik servis uygulamalarında, bu hata mesajı EMMC’nin ömrünün dolduğunun veya kontrolcü devresinde arıza olduğunun güçlü bir göstergesidir.

    2.4. Depolama Biriminin Algılanmaması (Storage Not Detected)

    Bilgisayara bağlandığında cihazın depolama birimi olarak tanınmaması veya teknik servis yazılımlarında (UFI Box, Easy JTAG) EMMC’nin görünmemesi, entegrenin haberleşme hatlarındaki kopukluğu veya entegrenin kendisindeki kontrolcü arızasını işaret eder. Bu durum, özellikle ISP (In-System Programming) modunda test edildiğinde teyit edilir.

    2.5. Yeniden Başlatma Döngüsü (Restart Loop)

    Cihazın sürekli olarak yeniden başlamaya çalışması ancak her seferinde kapanması, EMMC’nin boot sektöründe tutarsızlık olduğunu veya güç yönetimi ile EMMC arasındaki iletişimde parazit olduğunu gösterebilir. Bu belirti, yazılımsal bir sorun gibi görünse de donanımsal EMMC arızasının da habercisi olabilir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Tablo 1. EMMC Arızası Klinik Belirtileri ve Olası Alt Nedenler
    Belirti (Semptom) Teknik Tanım Olası Alt Neden Öncelik Seviyesi
    Telefon tamamen ölü Hiçbir güç tepkisi yok, şarj LED’i yanmıyor EMMC tamamen devre dışı, boot loader erişilemez Kritik
    Logo ekranında takılma Boot animasyonu sonrası sistem açılmıyor Kernel bölümü okunamıyor, NAND blok hatası Yüksek
    Flash hatası Yazılım yükleme işlemi başarısız oluyor Yazma koruması, kontrolcü arızası, bad block Yüksek
    Depolama algılanmıyor PC veya servis aracı EMMC’yi görmüyor Haberleşme hattı kopukluğu, kontrolcü ölümü Kritik
    Yeniden başlatma döngüsü Cihaz sürekli restart ediyor Boot sektörü tutarsızlığı, güç/veri hattı paraziti Orta

    3. Olası Arıza Nedenleri ve Etiyoloji

    EMMC arızalarının arkasında yatan nedenleri anlamak, teşhis sürecinde doğru yönlenmeyi sağlar. Teknik servis uzmanları, bu nedenleri fiziksel ve yazılımsal olarak iki ana kategoride değerlendirmelidir.

    3.1. EMMC Fiziksel Hasarı

    NAND flash hücrelerinin belirli bir yazma/okuma döngüsü ömrü vardur. Bu ömür dolduğunda, hücreler kalıcı olarak hasar görür ve EMMC “dead” durumuna geçer. Ayrıca, anakart üzerindeki termal genleşme ve büzülme döngüleri, BGA lehimlerinde mikro çatlaklar oluşturarak EMMC’nin anakart ile olan elektriksel iletişimini kesebilir.

    3.2. Isı Kaynaklı Arızalar (Heating Issue)

    Cihazın aşırı ısınması, özellikle oyun oynarken veya hızlı şarj sırasında, EMMC entegresinin çalışma sıcaklığının üzerine çıkmasına neden olabilir. NAND flash hücreleri, yüksek sıcaklıklarda hızlıca bozulur. Teknik servis pratiğinde, EMMC bölgesinde lokal ısınma tespit edilmesi, entegrenin iç yapısal hasar gördüğünün güçlü bir göstergesidir.

    3.3. Hatalı Yazılım Yükleme (Wrong Flashing)

    Yanlış model için hazırlanmış bir firmware, uyumsuz bir boot loader veya bozuk bir ROM dosyasının cihaza yüklenmesi, EMMC’nin bölüm tablosunu (partition table) bozabilir. Bu durum, özellikle boot sektörünün üzerine yazıldığında, cihazın “brick” olmasına yani tamamen kullanılamaz hale gelmesine yol açar.

    3.4. Sıvı Hasarı (Water Damage)

    Sıvı teması, EMMC pinleri arasında kısa devre oluşturarak entegrenin kontrolcü devresine zarar verebilir. İyonize sıvılar, anakart üzerinde elektrolitik korozyona neden olarak EMMC’nin güç ve veri hatlarındaki iletkenliği zamanla azaltır. Teknik servis uygulamalarında, su hasarlı cihazlarda EMMC arızası en sık karşılaşılan ikincil hasar türüdür.

    3.5. Düşük Kaliteli EMMC Kullanımı

    Yedek parça piyasasında dolaşan düşük kaliteli veya sahte EMMC entegreleri, orijinal üretici standartlarına uymayan NAND flash hücreleri içerir. Bu entegreler, kısa sürede bad block oluşturarak cihazın tekrar arızalanmasına neden olur. Teknik servis teknisyenleri, EMMC değişimi sırasında orijinal veya yüksek kaliteli OEM parça kullanmalıdır.

    4. Adım Adım Teşhis Protokolü

    Başarılı bir EMMC onarımı, sistematik ve adım adım ilerleyen bir teşhis protokolü gerektirir. Her adım, bir önceki adımın sonuçlarına göre yönlendirilir. Bu protokol, teknik servis teknisyenlerinin zamandan tasarruf etmesini ve gereksiz müdahaleleri önlemesini sağlar.

    Adım 1: DC Besleme Testi (DC Supply Test)

    Onarım sürecinin ilk aşamasında, anakart DC güç kaynağına bağlanarak normal çalışma koşulları dışında bir akım çekip çekmediği gözlemlenir. DC power supply üzerinden voltaj ve akım değerleri kaydedilir. Anormal bir akım tüketimi, kısa devre veya güç yönetimi arızasını işaret eder. Bu adımda amaç, sorunun EMMC’den kaynaklanıp kaynaklanmadığını belirlemek değil, anakartın genel güç durumunu analiz etmektir.

    Adım 2: Flash Kontrolü (Flash Check)

    Cihazın bilgisayara bağlanarak firmware veya ROM dosyasının flaşlanması denenir. Eğer yazılım yükleme işlemi başarısız oluyorsa ve “flash fail” hatası alınıyorsa, bu durum yazılımsal bir sorundan ziyade donanımsal bir EMMC arızasını işaret eder. Bu adımda, resmi ve test edilmiş yazılım dosyaları kullanılmalıdır; çünkü yanlış yazılım, mevcut sorunu daha da derinleştirebilir.

    Adım 3: Isı Kontrolü (Heat Check)

    Termal kamera veya el yordamıyla EMMC entegresinin bulunduğu bölgede lokal ısınma olup olmadığı kontrol edilir. EMMC bölgesinde anormal ısı, entegrenin iç yapısal hasar gördüğünün veya kısa devre yaptığının güçlü göstergesidir. Isı noktasının tam olarak belirlenmesi (Heat Point Identify), sonraki adımlarda odaklanılacak bölgenin sınırlarını çizer.

    Adım 4: EMMC Testi

    EMMC entegresi, ISP adaptörü, Easy JTAG Plus, UFI Box veya benzeri profesyonel araçlarla doğrudan test edilir. Bu testte EMMC’nin ID’si okunur, sağlık durumu (health check) kontrol edilir ve gerekirse dump (tam yedek) alınır. Eğer EMMC hiç algılanmıyorsa, entegrenin tamamen öldüğü teyit edilir. Eğer algılanıyor ancak bad block oranı yüksekse, bölümsel arıza söz konusudur.

    Adım 5: EMMC Değişimi

    Test sonuçları EMMC’nin onarılamaz durumda olduğunu gösteriyorsa, yeni ve orijinal bir EMMC entegresi ile değişim işlemi gerçekleştirilir. Bu işlem, BGA reballing tekniği gerektiren profesyonel bir süreçtir. Yeni EMMC’nin doğru şekilde lehimlenmesi ve bağlantıların kontrol edilmesi, kalıcı bir onarım için zorunludur.

    Adım 6: Final Testi

    Onarım tamamlandıktan sonra cihaz monte edilir, boot testi yapılır ve depolama birimi doğru şekilde algılanıp algılanmadığı kontrol edilir. Cihazın tüm temel fonksiyonları (arama, Wi-Fi, depolama erişimi) test edilerek onarımın başarılı olduğu teyit edilir.

    5. EMMC Test Yöntemleri ve Araçları

    EMMC entegresinin durumunu belirlemek için kullanılan çeşitli profesyonel yöntemler ve donanım araçları bulunmaktadır. Bu yöntemlerin her biri, farklı bir teşhis boyutunu ortaya çıkarır.

    5.1. Easy JTAG Plus / UFI ile Doğrudan Okuma

    Easy JTAG Plus ve UFI Box, EMMC entegresine doğrudan ISP (In-System Programming) veya JTAG arayüzü üzerinden erişerek ID okuma, health check ve dump alma işlemlerini gerçekleştirir. Bu araçlar, cihazın işlemcisine ihtiyaç duymadan EMMC kontrolcüsü ile doğrudan iletişim kurar. Teknik servis pratiğinde, bu yöntem en hızlı ve en güvenilir teşhis aracıdır.

    5.2. EMMC ISP Adaptörü Kullanımı

    ISP adaptörleri, anakart üzerindeki EMMC pinlerine doğrudan kablo bağlantısı yaparak harici bir programlayıcı ile iletişim kurmayı sağlar. Bu yöntem, özellikle cihazın hiç açılmadığı durumlarda kullanılır çünkü cihazın kendi işlemcisi devre dışıdır. Adaptör bağlantıları yapılırken, doğru pin haritasının (pinout) kullanılması hayati önem taşır; aksi halde EMMC veya programlayıcı kalıcı hasar görebilir.

    5.3. EMMC Read ve Health Check

    Dump alma işlemi, EMMC üzerindeki tüm verilerin bit düzeyinde kopyasını çıkarır. Health check ise, NAND flash hücrelerinin sağlık durumunu, bad block sayısını, yazma/okuma döngüsü sayısını ve kalan ömrü raporlar. Teknik servis teknisyenleri, health check raporundaki %80 üzeri bad block oranını, EMMC değişiminin zorunlu olduğunun göstergesi olarak yorumlamalıdır.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Tablo 2. EMMC Test Araçları ve Yöntemleri Karşılaştırması
    Araç / Yöntem Bağlantı Türü Yapılabilir İşlemler Kullanım Senaryosu
    Easy JTAG Plus ISP / JTAG ID okuma, dump, write, repair Cihaz ölü, EMMC algılanmıyor
    UFI Box ISP / USB ID okuma, health check, firmware flash Yazılım onarımı, bölüm düzenleme
    EMMC ISP Adaptörü Doğrudan pin bağlantısı Ham okuma/yazma, low-level format Boot loader kurtarma, tam erişim
    EMMC Read Aracı Yazılım tabanlı Dump alma, bölüm yedekleme Veri kurtarma, ön analiz

    6. EMMC Değişim Süreci ve BGA Teknikleri

    EMMC entegresinin değişimi, cep telefonu anakart onarımının en karmaşık ve en hassas işlemlerinden biridir. Bu süreç, termal profilin doğru ayarlanmasını, BGA reballing tekniğinin ustalıkla uygulanmasını ve yeni entegrenin doğru oryantasyonla lehimlenmesini gerektirir.

    6.1. Eski EMMC’nin Sökülmesi

    Hassas ayarlanmış bir sıcak hava tabancası (hot air gun) ve termal profil kullanılarak, eski EMMC entegresinin lehim erime noktasına (genellikle 217°C-221°C arası lead-free solder için) ulaşmadan önce ısıtılması gerekir. Entegre, BGA padlerine zarar vermeyecek şekilde kaldırılır. Bu aşamada, anakart üzerindeki diğer komponentlerin aşırı ısınmaması için ısı bariyerleri kullanılmalıdır.

    6.2. Pad Temizliği ve Hazırlığı

    Eski EMMC’nin sökülmesinden sonra, anakart üzerindeki BGA padlerinde kalan eski lehim, flux kalıntıları ve oksitler temizlenmelidir. Lehim emme teli (solder wick) ve uygun flux kullanılarak padler düzleştirilir. Bu temizlik işlemi, yeni EMMC’nin düzgün oturması ve elektriksel bağlantıların sağlam olması için zorunludur.

    6.3. Yeni EMMC’nin Reballing İşlemi

    Yeni EMMC entegresi, anakart üzerindeki pad düzenine uygun BGA reball stencil kullanılarak yeniden bilyelenir (reballing). Kaliteli solder balls ve uygun flux kullanımı, lehimlemelerin homojen olmasını sağlar. Reballing işlemi sonrası, bilyelerin düzgün hizalandığı ve eksik olmadığı mikroskop altında kontrol edilmelidir.

    6.4. Yeni EMMC’nin Lehimlenmesi ve Bağlantı Kontrolü

    Hazırlanan yeni EMMC, anakart üzerindeki doğru konuma yerleştirilir ve termal profil ile lehimlenir. Lehimleme sonrası, soğuma sürecinin kontrollü olması, termal şokun önlenmesi açısından önemlidir. Son olarak, BGA bağlantıları X-ray cihazı veya multimetre ile kontrol edilir; kısa devre, açık devre veya köprü oluşumu olup olmadığı teyit edilir.

    7. DC Akım Rehberi ve Güç Tüketim Analizi

    DC güç kaynağı üzerinden anakarta uygulanan voltaj ve çekilen akım değerleri, EMMC arızasının teşhisinde kritik bir gösterge olarak kullanılır. Her bir çalışma durumunun kendine özgü bir akım imzası vardır.

    7.1. Normal Bekleme Akımı (Normal Standby)

    Cihaz kapalı durumdayken ve şarj adaptörü bağlı değilken, anakartın çekmesi gereken tipik bekleme akımı 0.020A ile 0.050A arasındadır. Bu değerlerin üzerinde bir akım çekiliyorsa, kısa devre veya bir alt sistemin sürekli aktif olduğu düşünülmelidir.

    7.2. Normal Açılış Akımı (Normal Boot)

    Cihaz açılırken, işlemci, EMMC ve diğer alt sistemler aktif hale gelir. Bu süreçte çekilen akım tipik olarak 0.200A ile 0.800A arasında dalgalanır. EMMC’nin okunmaya başlamasıyla birlikte akımda karakteristik bir sıçrama görülür. Eğer bu sıçrama gözlenmiyorsa, EMMC’nin işlemci tarafından algılanamadığı düşünülmelidir.

    7.3. EMMC Hasarlı Durum Akımı (EMMC Damage / Jump / Dead)

    EMMC tamamen öldüğünde veya haberleşme hatları kopuk olduğunda, cihaz açılış sürecinde EMMC’ye erişilemediği için işlemci sürekli deneme yapar ancak sistem ilerlemez. Bu durumda DC akım genellikle 0.000A civarında sabit kalır veya çok düşük seviyede titrer. Bu akım imzası, EMMC’nin devre dışı olduğunun güçlü bir göstergesidir.

    7.4. Kısa Devre ve Yüksek Akım (Short / Fault)

    Anakart üzerinde 0.800A üzerinde yüksek bir akım çekiliyorsa, bu durum doğrudan bir kısa devreyi işaret eder. EMMC bölgesindeki bir kısa devre, genellikle sıvı hasarı veya fiziksel darbe sonucu oluşur. Bu durumda, güç kaynağı hemen kesilmeli ve kısa devrenin kaynağı termal kamera ile tespit edilmelidir.

    web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

    Tablo 3. DC Akım Kılavuzu ve Durum Analizi
    Durum (Condition) Akım Aralığı (Current Range) Teknik Yorum Tavsiye Edilen Aksiyon
    Normal Bekleme 0.020A – 0.050A Anakart normal bekleme modunda, sızıntı akımı düşük Standart açılış testine geç
    Normal Açılış 0.200A – 0.800A Sistem boot ediyor, EMMC okunuyor, akım dalgalanıyor Yazılım testi yap, EMMC health check
    EMMC Hasarlı / Ölü 0.000A (Sabit veya çok düşük) EMMC algılanmıyor, işlemci döngüde kalmıyor EMMC ISP testi, değişim değerlendir
    Kısa Devre / Arıza 0.800A+ (Yüksek) Güç hattında kısa devre, EMMC bölgesinde ısınma olabilir Güç kes, termal analiz, kısa devre tespiti

    8. EMMC Hasar İşaretleri ve Teknisyen İpuçları

    Teknik servis pratiğinde edinilen deneyimler, EMMC arızalarının erken teşhisinde kritik ipuçları sunar. Bu bölümde, uzman teknisyenlerin kullandığı pratik bilgiler ve uyarılar derlenmiştir.

    8.1. EMMC Hasarının Beş Ana İşareti

    Teknik servis teknisyenleri, aşağıdaki beş belirtiyi EMMC arızasının klasik işaretleri olarak değerlendirmelidir:

    • Flash Hatası / Yazma Hatası: Firmware yüklenemiyor, bölüm yazma işlemi başarısız oluyor.
    • Telefon Ölü / Açılmıyor: Hiçbir güç tepkisi yok veya sadece şarj LED’i yanıyor.
    • Depolama Algılanmıyor: Bilgisayar veya servis aracı cihazı tanımıyor.
    • EMMC Bölgesinde Isı: Anakartın EMMC konumunda lokal ve anormal ısınma.
    • Rastgele Yeniden Başlatma / Donma: Cihaz belirli aralıklarla restart ediyor veya kullanım sırasında donuyor.

    8.2. Dump ve Bölüm Yedeklemenin Kritik Önemi

    Teknisyen Uyarısı: Yedekleme Zorunluluğu

    EMMC onarım sürecinde, orijinal EMMC üzerinden dump (tam yedek) ve bölüm yedeği (partition backup) alınması son derece önemlidir. Yanlış veya uyumsuz bir dump dosyasının yeni EMMC’ye yazılması, cihazın kalıcı olarak kullanılamaz hale gelmesine (permanently dead) neden olabilir. Her teknisyen, değişim öncesinde mutlaka orijinal IMEI, seri numarası ve kriptografik anahtarların bulunduğu bölümleri yedeklemelidir.

    8.3. Kullanışlı Araçlar ve Ekipman Listesi

    Profesyonel bir EMMC onarım iş istasyonunda aşağıdaki araçların bulunması önerilir:

    • Easy JTAG Plus: EMMC ve UFS entegreleri için ISP/JTAG programlama.
    • UFI Box: Çoklu platform desteği ile firmware yükleme ve repair.
    • DC Güç Kaynağı: Hassas voltaj ve akım ölçümü için ayarlanabilir güç kaynağı.
    • Mikroskop: BGA pad kontrolü ve lehimleme hassasiyeti için stereo mikroskop.
    • Lehimleme İstasyonu: Sıcak hava ve soldering iron kombinasyonu.
    • Sıcak Hava Tabancası: BGA entegre sökme/takma için termal profil destekli.
    • BGA Reball Stencil: EMMC pin dizilimine özel bilyeleme şablonu.
    • Flux Macunu: Kaliteli no-clean flux, lehim akışını ve yapışmayı optimize eder.

    9. Sonuç ve Değerlendirme

    Bu teknik kılavuz, akıllı telefon anakartlarında karşılaşılan en ciddi donanım sorunlarından biri olan EMMC dead problem teşhis ve onarım kılavuzu üzerine kapsamlı bir analiz sunmaktadır. EMMC entegresinin mimarisi, arıza belirtileri, etiyolojik nedenler, sistematik teşhis protokolleri, test yöntemleri, BGA değişim süreçleri ve DC akım analizi gibi konular akademik bir çerçevede ele alınmıştır.

    Teknik servis pratiğinde, “dead phone” vakalarının büyük bir bölümü EMMC kaynaklıdır. Bu nedenle, teknisyenlerin DC akım rehberini doğru yorumlaması, ısı testi ile lokal arızaları tespit etmesi, Easy JTAG ve UFI Box gibi profesyonel araçlarla EMMC’nin sağlık durumunu analiz etmesi ve gerekli durumlarda BGA reballing tekniği ile entegre değişimini ustalıkla gerçekleştirmesi gerekmektedir.

    Akademik bir kaynak niteliğinde hazırlanan bu çalışmanın, teknik servis mühendislerinin ve cep telefonu tamir kursu öğrencilerinin pratik bilgi birikimlerine katkı sağlayacağı ve karşılaştıkları karmaşık EMMC arızalarını daha hızlı ve doğru teşhis etmelerine yardımcı olacağı düşünülmektedir. Unutulmamalıdır ki, EMMC değişimi öncesinde alınmayan dump ve partition yedeği, cihazın kalıcı olarak kullanılamaz hale gelmesine neden olabilir; bu nedenle yedekleme protokolü asla atlanmamalıdır.

    Kaynakça ve Referanslar

    1. JEDEC Solid State Technology Association, JEDEC Standard No. 84-B51: Embedded MultiMediaCard (eMMC) Electrical Standard, Arlington, VA, 2024.
    2. Technical Ankit Mobile Repairing Academy, EMMC Dead Problem Complete Solution Guide, Delhi, IN, 2024.
    3. Qualcomm Technologies Inc., NAND Flash Memory Controller Technical Reference, San Diego, CA, 2023.
    4. UFI Team, UFI Box EMMC Repair Protocol Documentation, 2024.
    5. Z3X-Team, Easy JTAG Plus EMMC ISP Connection and Dump Methods, 2023.
    6. Cep Telefonu Tamir Kursu ve Teknik Servis Uygulamaları Eğitim Materyalleri, www.ceptelefonutamirkursu.com, Erişim Tarihi: Mayıs 2026.

    1 Tüm voltaj ve akım değerleri tipik çalışma koşullarına göre verilmiştir; cihaz modeline ve anakart revizyonuna göre sapmalar görülebilir.
    2 EMMC değişimi öncesinde dump ve partition yedeği alınmaması durumunda oluşacak veri kaybından ve cihaz hasarından sorumluluk teknisyene aittir.
    3 ESD önlemleri alınmadan yapılan müdahaleler, anakart üzerindeki tüm entegrelerde geri dönüşümsüz hasarlara yol açabilir.



    Devamını Oku

    Bir yanıt yazın

    Göz Atınız

    Xiaomi Tamir Kursu
    Redmi Note 14 5G ve POCO M7 Pro G imei ve Anakart Kapsamlı Tamir ve Onarım Rehberi
    Xiaomi Tamir Kursu
    Xiaomi 13T Pro Corot Kritik Veri Onarımı ve IMEI Düzenleme Teknik Rehberi
    Laptop Macbook Tamir Kursu
    Bilgisayar Donanım Şeması – Cep telefonu tamir kursu
    Cep Telefonu Tamir Kursu
    Cep Telefonu Besleme Hatları Arızası ve Tamiri
    Cep Telefonu Tamir Kursu
    Cep Telefonu Batarya Konnektörü 8 Pinli FPC Şema ve Kapsamlı Tamir Rehberi
    Cep Telefonu Tamir Kursu
    EMMC Dead Problem Teşhis ve Onarım Kılavuzu
    error: Content is protected !!
