Bilgisayar donanım şeması, cep telefonu tamir kursu ve laptop tamir kursu için en temel başvuru kaynaklarından biridir. Anakart üzerindeki RAM slotlarından, sabit disk bağlantı noktalarına, işlemci soketlerinden çevre birim kartlarına kadar tüm fiziksel bileşenleri tek bir bakışta tanıma imkanı sunan bu şema, hem arıza teşhisi hem de parça değişimi süreçlerinde hayati rol oynar. Özellikle notebook ve masaüstü bilgisayarların iç yapısını anlamak isteyen teknisyenler için bilgisayar donanım şeması olmazsa olmaz bir rehber niteliğindedir. Bu makalede, profesyonel teknik servis perspektifinden hareketle, bilgisayar donanım parçalarının her birini detaylı şekilde inceleyecek, tamiri ve tanıması konusunda pratik bilgiler sunacağız. Ayrıca bilgisayar donanım şemasını anlamanın teknik servis verimliliğine katkılarını ve arıza giderme protokollerini ele alacağız.

1. Bilgisayar Donanım Şeması Nedir ve Neden Önemlidir?

Bilgisayar donanım şeması, bir bilgisayar sisteminin fiziksel bileşenlerini, bağlantı noktalarını, slotlarını ve soketlerini görsel olarak sınıflandıran teknik bir referans dokümandır. Teknik servis ortamlarında, bilgisayar toplama süreçlerinde, anakart tamiri ve parça değişimi işlemlerinde bu şema temel alınır. Özellikle farklı form faktörlerine sahip RAM modülleri, çeşitli boyutlardaki sabit diskler, farklı pin sayılarına sahip işlemci soketleri ve çok çeşitli çevre birimi portlarının bir arada sunulduğu bu şema, teknisyenlerin hata yapma olasılığını minimize eder.

Bilgisayar donanım şemasının teknik servis açısından önemi şu başlıklarda toplanabilir: Parça uyumluluğunun hızlıca kontrol edilmesi, arıza teşhis sürecinin kısaltılması, müşteriye doğru parça önerisinde bulunulması ve upgrade (yükseltme) işlemlerinin güvenli şekilde planlanması. Örneğin, bir müşterinin notebookuna uygun RAM modülünü seçmek için DDR2, DDR3 ve DDR4 arasındaki fiziksel farkları bilgisayar donanım şeması üzerinden kolayca ayırt edebiliriz. Benzer şekilde, 3.5 inçlik bir masaüstü sabit diskin 2.5 inçlik bir notebook yerleşimine sığmayacağını şema üzerinden anında tespit edebiliriz.

Profesyonel teknik servislerde, özellikle www.ceptelefonutamirkursu.com gibi alanında uzman kaynaklardan edinilen bilgisayar donanım şeması bilgileri, teknisyenlerin donanım tanıma becerilerini sistematik şekilde geliştirmelerine olanak tanır. Bilgisayar donanım şeması aynı zamanda eğitim kurumlarında öğrencilere donanım parçalarını tanıtma amacıyla yaygın şekilde kullanılan bir pedagojik araçtır.

2. Notebook RAM Şeması ve Teknik Detaylar

Notebook RAM modülleri, masaüstü bilgisayarlara göre daha kompakt yapıda üretilen ve SO-DIMM (Small Outline Dual In-line Memory Module) standardını kullanan bellek bileşenleridir. Bilgisayar donanım şeması incelendiğinde, notebook RAM kategorisinde farklı jenerasyonların fiziksel olarak birbirinden ayırt edici özelliklere sahip olduğu görülür. Teknik servis uzmanları için bu ayrım, yanlış parça siparişi ve uyumsuzluk hatalarını önleme adına kritik öneme sahiptir.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

RAM Türü Pin Sayısı Fiziksel Özellik Teknik Servis Notu
DDR SO-DIMM 200 pin 30mm yükseklik, tek çentik Eski nesil notebooklarda kullanılır. Voltaj değeri 2.5V civarındadır. Tamiri sırasında pin eğilmesine dikkat edilmelidir.
DDR2 SO-DIMM 200 pin DDR’ye göre daha hızlı, farklı çentik konumu DDR ile pin sayısı aynıdır ancak çentik konumu farklıdır. Bilgisayar donanım şeması bu farkı net şekilde gösterir. Geriye dönük uyumluluk yoktur.
DDR3 SO-DIMM 204 pin 1.5V çalışma voltajı, daha ince PCB Günümüzde en yaygın kullanılan türdür. Tamiri ve değişimi standart SO-DIMM yuvasına sahip tüm notebooklarda uygulanabilir.
DDR4 SO-DIMM 260 pin 1.2V düşük voltaj, yüksek bant genişliği Yeni nesil notebooklarda kullanılır. Bilgisayar donanım şeması üzerinde pin sayısı farkı ile kolayca tanınır. Overclock destekli modeller mevcuttur.

Notebook RAM tamiri ve değişimi sırasında teknik servis uzmanlarının dikkat etmesi gereken en önemli husus, modülün anakart üzerindeki SO-DIMM yuvasına doğru açıyla yerleştirilmesidir. Bilgisayar donanım şeması üzerinde gösterilen çentik (notch) konumu, modülün ters takılmasını engelleyen fiziksel bir kilit mekanizmasıdır. Teknik servis pratiğinde, RAM modülünün altın kaplamalı pinlerinin oksitlenmesi veya eğilmesi sıkça karşılaşılan arıza nedenlerindendir. Bu durumda temizlik ve düzeltme işlemleri antistatik ortamda gerçekleştirilmelidir. Ayrıca, notebook kasasının dar alanında RAM değişimi yapılırken, antistatik bileklik kullanımı ve hassas bileşenlere mekanik zarar vermemek adına plastik spudger gibi özel aletler tercih edilmelidir.

3. Desktop RAM Şeması ve Slot Farklılıkları

Masaüstü bilgisayarlarda kullanılan DIMM (Dual In-line Memory Module) modülleri, notebooklara göre daha geniş PCB yapısına sahiptir ve bilgisayar donanım şeması üzerinde genellikle daha büyük ölçekli gösterilir. Desktop RAM slotları, anakart üzerinde standart boyutlarda yer alır ve genellikle çift kanal (dual channel) mimarisi için yan yana ikişerli gruplar halinde konumlandırılır. Teknik servis uzmanları için desktop RAM şemasını bilmek, bellek yükseltme işlemlerinde ve arıza teşhisinde büyük kolaylık sağlar.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Tüm Ram lerin üzerindeki entegre ve pasif devre elemanları sökülüp değişimi yapılabilir veya kalıplanabilir. Cep telefonu tamir kursunda öğreneceğimiz hassas işlerle aynı seviyede işlerdir.

RAM Türü Pin Sayısı Çentik Konumu Teknik Servis Uygulaması
SDR SDRAM DIMM 168 pin 2 çentik (ortada) Antika sistemlerde bulunur. Günümüzde tamiri neredeyse yapılmamaktadır. Koleksiyon amaçlı saklanır.
DDR DIMM 184 pin Tek çentik (farklı konum) DDR2 ile karıştırılmaması gerekir. Bilgisayar donanım şeması çentik farkını net şekilde ortaya koyar.
DDR2 DIMM 240 pin Tek çentik (DDR’dan farklı) 240 pin olmasına rağmen DDR3 ile uyumsuzdur. Çentik konumu farklıdır. Tamiri sırasında anakart üzerindeki kilit mandalları kontrol edilmelidir.
DDR3 DIMM 240 pin Tek çentik (DDR2’den farklı) Geniş bant aralığı sunar. Bilgisayar donanım şeması üzerinde pin sayısı aynı görünse de çentik konumu farklıdır. XMP profilleri overclock için kullanılır.
DDR4 DIMM 288 pin Tek çentik (ortada daha yakın) Günümüz masaüstü sistemlerinin standardıdır. 1.2V voltaj ile enerji verimliliği sağlar. Tamiri sırasında slot temizliği önemlidir.
DDR5 DIMM 288 pin Farklı çentik konumu En yeni nesil bellek standardıdır. Çift 32-bit alt kanal yapısı sunar. Bilgisayar donanım şeması ile DDR4’ten ayırt edilebilir.

Desktop RAM tamiri ve değişiminde teknik servis uzmanlarının bilgisayar donanım şeması üzerinden doğru modülü seçmesi, sistemin stabil çalışması için zorunludur. Özellikle DDR2 ve DDR3 arasındaki 240 pin benzerliği, tecrübesiz teknisyenler için kafa karıştırıcı olabilir. Ancak şema üzerindeki çentik konumu farkı, bu iki jenerasyonun birbirine takılamayacağını açıkça gösterir. Ayrıca, desktop sistemlerde RAM slotlarına toz birikimi ve oksidasyon nedeniyle temas hataları yaşanabilir. Bu durumda elektronik temizleyici sprey ve yumuşak fırça kullanılarak slot temizliği yapılmalıdır. Bilgisayar donanım şeması, hangi slotların birinci kanalı (Channel A) hangilerinin ikinci kanalı (Channel B) oluşturduğunu da göstererek, çift kanal konfigürasyonu için doğru slot seçimini destekler.

4. Hard Drives Şeması: Sabit Disk Türleri ve Bağlantı Standartları

Sabit diskler, bilgisayar sistemlerinde veri depolama birimi olarak görev alan ve bilgisayar donanım şeması üzerinde boyutlarına, bağlantı arayüzlerine ve kullanım alanlarına göre sınıflandırılan kritik bileşenlerdir. Teknik servis uzmanları için sabit disk şemasını doğru okumak, arızalı diskin yerine uyumlu yedek parça seçebilmek adına elzemdir. Günümüzde mekanik sabit diskler (HDD) yanı sıra katı hal sürücüleri (SSD) de yaygın olarak kullanılmaktadır, ancak geleneksel bilgisayar donanım şeması genellikle HDD form faktörlerini ve arayüzlerini temel alır.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Sabit Disk Türü Form Faktörü Bağlantı Arayüzü Pin / Konnektör Teknik Servis Notu
1.8 inç HDD Ultra-slim ZIF / LIF 40 pin Eski nesil UMPC ve netbook cihazlarda kullanılır. Tamiri zordur; Cep telefonu tamir kursunda öğreneceğiniz, benzer mikro seviyede müdahale gerektirir.
2.5 inç Laptop HDD Slim IDE (PATA) / SATA 44 pin IDE / 7+15 pin SATA Notebook bilgisayarların standardıdır. SATA arayüzü günümüzde hakimdir. Tamiri sırasında kafa değişimi (head swap) clean room ortamında yapılmalıdır.
3.5 inç Desktop HDD Standard IDE (PATA) / SATA / SAS 40 pin IDE / 7 pin SATA / SFF-8482 SAS Masaüstü ve sunucu sistemlerinde kullanılır. Bilgisayar donanım şeması üzerinde en büyük form faktörüdür. Arıza durumunda PCB kart değişimi veya firmware onarımı uygulanabilir.
SCSI HDD 3.5 inç (genellikle) SCSI 50 pin (SCSI-1/2) / 68 pin (SCSI-3) / 80 pin (SCA) Profesyonel sunucu ve workstation sistemlerinde kullanılır. Tamiri uzmanlık gerektirir. SCA konnektörü hem veri hem de güç pinlerini birleştirir.

Sabit disk tamiri, teknik servislerin en hassas operasyonlarından biridir. Bilgisayar donanım şeması üzerindeki bağlantı noktalarını bilmek, veri kurtarma süreçlerinde diskin doğru şekilde bağlanmasını sağlar. Özellikle IDE (PATA) döneminden SATA’ya geçiş sürecinde, güç ve veri konnektörlerinin farklılaşması teknisyenlerin adaptör ve dönüştürücü kullanmasını gerektirmiştir. Günümüzde NVMe SSD’lerin yaygınlaşmasıyla birlikte M.2 slotları da bilgisayar donanım şemasına eklenmiştir, ancak geleneksel HDD şeması hala klasik sistemlerin tamiri için referans olmaya devam etmektedir. Teknik servis ortamında, arızalı sabit diskin üzerindeki PCB numarasının ve firmware versiyonunun aynı olmasına dikkat edilerek PCB değişimi yapılabilir. Bu işlem, bilgisayar donanım şeması üzerindeki pin dizilimini bilmeyi gerektirir.

5. Ports Şeması: Bilgisayar Portları ve Bağlantı Noktaları

Bilgisayar portları, sistemin dış dünya ile iletişim kurduğu fiziksel arayüzlerdir ve bilgisayar donanım şeması üzerinde en çok çeşitlilik gösteren bölümlerden biridir. Teknik servis uzmanları için port şemasını bilmek, anakart tamiri, kasa ön panel bağlantıları ve çevre birimi arızalarının teşhisinde kritik öneme sahiptir. USB, FireWire, seri port, paralel port, ses jakları, video çıkışları ve PS/2 gibi bağlantı noktalarının her birinin fiziksel yapısı, pin dizilimi ve elektriksel özellikleri farklıdır.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Port Türü Fiziksel Görünüm Pim / Pin Sayısı Kullanım Alanı Teknik Servis Notu
USB 2.0 Dikdörtgen, siyah iç 4 pin Genel amaçlı çevre birimleri Anakart üzerindeki USB pin headerları 9 pin (4+5) şeklindedir. Tamiri sırasında +5V ve toprak pinlerinin ters bağlanmamasına dikkat edilmelidir.
USB 3.0 Dikdörtgen, mavi iç 9 pin Yüksek hızlı veri aktarımı USB 2.0 ile fiziksel olarak uyumludur ancak ek pinler sayesinde daha yüksek bant genişliği sunar. Bilgisayar donanım şemasında mavi renkle belirtilir.
FireWire (IEEE 1394) Köşeli, yassı 4 pin (küçük) / 6 pin (büyük) Video cihazları, profesyonel ses Günümüzde nadir kullanılır. Tamiri sırasında güç pinleri (6 pin versiyonda) kısa devre yapmamalıdır.
Serial Port (RS-232) D-sub 9 pin, erkek 9 pin Endüstriyel cihazlar, modem Eski nesil anakartlarda bulunur. Bilgisayar donanım şeması üzerinde D-sub konnektör olarak gösterilir. Pin 2 (RXD), Pin 3 (TXD) ve Pin 5 (GND) en sık kullanılanlardır.
Parallel Port (LPT) D-sub 25 pin, dişi 25 pin Eski yazıcılar Günümüzde USB’ye bırakmıştır. Tamiri gerektiğinde pin eğilmesi kontrol edilmelidir. Anakart üzerinde LPT headerı 26 pin (25+1 boş) şeklindedir.
PS/2 Yuvarlak, 6 pin, mor/yeşil 6 pin Klavye ve fare Mor klavye, yeşil fare içindir. Bazı anakartlarda combo port bulunur. Tamiri sırasında pin bükülmesi yaygın arızadır.
Ethernet (RJ-45) Geniş telefon jakı 8 pin (8P8C) Ağ bağlantısı Anakart üzerinde entegre edilmiştir. Hasar durumunda ağ kartı değişimi veya USB-Ethernet adaptörü kullanılabilir.
Audio Jakları 3.5mm yuvarlak, renk kodlu 3 kısım (tip-ring-sleeve) Ses giriş/çıkış Yeşil (çıkış), pembe (mikrofon), mavi (line-in). Tamiri sırasında anakart üzerindeki ALC codec entegresi kontrol edilmelidir.
VGA D-sub 15 pin, mavi, 3 sıra 15 pin Analog video çıkışı Ekran kartları ve anakartlarda bulunur. Pin bükülmesi sık arızadır. Bilgisayar donanım şemasında mavi renkle kodlanır.
DVI Dikdörtgen, beyaz, pin dizilimli 24+5 pin (DVI-I) / 24+1 pin (DVI-D) Dijital/analog video DVI-I hem analog hem dijital sinyal taşır. Tamiri sırasında pin eksikliği veya bükülmesi kontrol edilmelidir.
HDMI Yassı, simetrik 19 pin Yüksek çözünürlüklü dijital video ve ses Günümüzde en yaygın video portudur. Anakart ve ekran kartı üzerinde standarttır. Tamiri gerektiğinde lehimleme hassasiyet ister.

Bilgisayar donanım şeması üzerindeki port bölümü, teknik servis uzmanlarına anakart tamiri sırasında büyük kolaylık sağlar. Özellikle kasa ön panel USB ve ses bağlantılarının anakart üzerindeki F_PANEL veya F_AUDIO headerlarına doğru şekilde takılması, şema üzerinden takip edilebilir. Yanlış bağlantı, USB cihazların yanmasına veya ses kartının hasar görmesine neden olabilir. Ayrıca, port fiziksel hasarları (kırık USB gövdesi, bükülmüş HDMI konnektörü) tamiri, genellikle konnektör değişimi veya anakart üzerinde lehim işlemi gerektirir. Bu tür operasyonlar için bilgisayar donanım şeması üzerindeki pin dizilimi ve voltaj değerleri referans alınır. www.ceptelefonutamirkursu.com adresindeki teknik kaynaklardan port pinout bilgilerine detaylı şekilde ulaşılabilir.

6. CPU Sockets Şeması: İşlemci Soketleri ve Uyumluluk

İşlemci soketleri, merkezi işlem biriminin (CPU) anakart üzerine monte edildiği fiziksel ve elektriksel arayüzlerdir. Bilgisayar donanım şeması üzerinde CPU soketleri, üreticiye (AMD / Intel / Apple / Diğer) ve jenerasyona göre sınıflandırılır. Teknik servis uzmanları için soket şemasını doğru okumak, işlemci değişimi, anakart upgrade’i ve arıza teşhisi konularında hayati önem taşır. Yanlış sokete sahip bir işlemci satın alımı, müşteri memnuniyetsizliği ve iade süreçleriyle sonuçlanabilir.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Üretici Soket Tipi Pim / Pin Sayısı Öne Çıkan Özellik Teknik Servis Notu
Intel LGA 775 775 pin (anakartta) Pentium 4, Core 2 Duo/Quad dönemi İşlemcide pin yok, anakartta pin var. Tamiri sırasında anakart pin bükülmesi (bent pin) yaygın arızadır. Düzeltme için lupa ve ince cımbız kullanılır.
Intel LGA 1155 / 1150 / 1151 115x pin Core i serisi (2., 4., 6., 7., 8., 9. nesil) Yaygın kullanılan soket ailesidir. Her nesil farklı çipset gerektirir. Bilgisayar donanım şeması üzerinde pin sayısı benzerdir ancak anahtarlama farklıdır.
Intel LGA 1200 / 1700 1200 / 1700 pin 10., 11., 12., 13., 14. nesil Core Alder Lake ve Raptor Lake mimarileri için kullanılır. Soğutucu montaj delikleri farklıdır. Tamiri sırasında pin düzeltme işlemi uzmanlık ister.
AMD Socket AM2 / AM3 / AM3+ 940 / 941 / 942 pin Phenom, Athlon, FX serisi AMD’nin eski nesil PGA soketleridir. İşlemcide pin bulunur. Bilgisayar donanım şemasında pin sayısı ile jenerasyon ayırt edilir.
AMD Socket AM4 1331 pin Ryzen 1000-5000 serisi Uzun ömürlü soket standardıdır. Geniş işlemci uyumluluğu sunar. Tamiri sırasında PGA yapıdan dolayı işlemci pin düzeltmesi sık yapılan işlemdir.
AMD Socket AM5 1718 pin Ryzen 7000 serisi (Zen 4) LGA yapısına geçilmiştir. DDR5 bellek desteği zorunludur. Bilgisayar donanım şeması üzerinde yeni nesil özelliklerle kodlanmıştır.
AMD Socket TR4 / sTRX4 / sWRX8 4094 / 4094 / 4094 pin Threadripper (HEDT / Workstation) Profesyonel iş istasyonları için kullanılır. Büyük soket boyutu bilgisayar donanım şemasında hemen fark edilir. Tamiri son derece uzmanlık gerektirir.
Apple Proprietary (Özel) Değişken PowerPC ve eski Intel Mac’ler Apple’ın kendi tasarımı soketlerdir. Günümüzde Apple Silicon (M1/M2/M3) ile birlikte CPU lehimli hale gelmiştir. Tamiri anakart değişimine yönlendirilir.

CPU soketi tamiri, teknik servislerin en hassas ve uzmanlık gerektiren operasyonlarından biridir. Bilgisayar donanım şeması üzerindeki pin dizilimini bilmek, bükülmüş pin düzeltme işlemlerinde teknisyene rehberlik eder. Intel LGA soketlerinde anakart üzerindeki ince altın kaplamalı pinler, montaj sırasında kolayca bükülebilir. Bu pinlerin düzeltilmesi için mikroskop altında çalışmak ve pin geometrisini şemaya göre doğrulamak gerekir. AMD PGA soketlerinde ise işlemci üzerindeki pinler bükülebilir; bu durumda işlemci pin düzeltme işlemi uygulanır. Her iki durumda da bilgisayar donanım şeması üzerindeki pin haritası (pinout) ve voltaj dağılım şeması, kısa devre kontrolü için kullanılır. Ayrıca, soket üzerindeki VRM (Voltage Regulator Module) fazları ve güç dağıtım hatlarının şema üzerinden takip edilmesi, anakart üzerindeki işlemci güç arızalarının teşhisinde kullanılır.

7. Processor Card Slots ve Sockets Şeması

İşlemci kart slotları ve soketleri, bilgisayar donanım şeması üzerinde CPU’nun yanı sıra yardımcı işlemci kartlarının, co-processorlerin ve özel hesaplama kartlarının takıldığı arayüzleri ifade eder. Bu bölüm, özellikle sunucu sistemleri, workstation bilgisayarlar ve gömülü sistemlerde karşımıza çıkan daha nadir görülen soket ve slot türlerini kapsar. Teknik servis uzmanları için bu şemayı bilmek, endüstriyel ve profesyonel sistemlerin tamiri konusunda fark yaratır.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Slot / Soket Türü Kullanım Alanı Fiziksel Özellik Teknik Servis Notu
Slot 1 / Slot 2 (Intel) Eski nesil Pentium II / III işlemciler Kart formunda işlemci, dikey slot SECC / SECC2 kapsüllü işlemciler kullanılır. Günümüzde antika kategorisindedir. Bilgisayar donanım şemasında dikey slot olarak gösterilir.
Slot A (AMD) AMD Athlon (Thunderbird öncesi) Intel Slot 1 ile benzer fakat uyumsuz AMD’nin kart formundaki ilk işlemcileri için kullanıldı. Tamiri sırasında slot içi temizlik önemlidir.
Socket 370 Celeron ve Pentium III (FC-PGA) 370 pin, PGA yapı Slot 1 alternatifiydi. Daha sonra Socket 423/478’e evrildi. Tamiri sırasında pin düzeltme işlemleri standarttır.
Socket 939 / 940 AMD Athlon 64, Opteron 939 / 940 pin AMD64 mimarisinin ilk soketleridir. Bellek kontrolcüsü işlemci içindeydi. Bilgisayar donanım şemasında DDR bellek uyumluluğu belirtilir.
Socket FM2 / FM2+ AMD A-Serisi APU’lar 904 pin Entegre GPU içeren işlemciler için kullanıldı. FM2+ geriye dönük uyumludur. Tamiri sırasında APU soğutma çözümüne dikkat edilmelidir.

Processor card slots ve sockets şeması, bilgisayar donanım şemasının daha ileri seviye teknik servis uygulamaları için kullanılan bir bölümüdür. Özellikle retro bilgisayar koleksiyoncuları ve endüstriyel sistem bakımı yapan teknisyenler için bu şema, doğru yedek parça bulma konusunda rehberlik eder. Günümüzde çoğu modern sistemde bu slotlar yerini doğrudan CPU soketlerine bırakmış olsa da, eski nesil sunucu sistemlerinde hala rastlanabilir. Teknik servis ortamında, bu tür slotlardaki temas hataları ve oksidasyon, elektriksel temizleyici ve kurşun kalem silgi ile giderilebilir. Bilgisayar donanım şeması üzerindeki slot pin haritası, hangi pinin veri, adres veya güç hattı olduğunu göstererek arıza teşhisini kolaylaştırır.

8. Peripheral Cards Şeması: Çevre Birim Kartları

Çevre birim kartları (Peripheral Cards), bilgisayar sisteminin işlevselliğini genişleten ekran kartları, ses kartları, ağ kartları ve diğer eklenti kartlarını ifade eder. Bilgisayar donanım şeması üzerinde bu kartlar, kullandıkları veri yolu (bus) standardına göre sınıflandırılır. Teknik servis uzmanları için peripheral cards şemasını bilmek, ekran kartı arızaları, slot uyumsuzlukları ve upgrade süreçlerinde doğru karar verme becerisi kazandırır.

Not: web sitemizdeki Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız

Kart Türü Veri Yolu Slot Özelliği Kullanım Alanı Teknik Servis Notu
ISA Kart ISA (Industry Standard Architecture) Siyah, uzun, iki bölümlü slot Eski ses, ağ ve genişleme kartları 8-bit ve 16-bit versiyonları vardır. Günümüzde antikadır. Bilgisayar donanım şemasında en uzun slot olarak gösterilir. Tamiri nadir yapılır.
PCI Kart PCI (Peripheral Component Interconnect) Beyaz, orta uzunlukta, 32-bit / 64-bit Ekran kartı, ses kartı, ağ kartı, TV tuner Yıllarca standart olmuştur. 3.3V ve 5V versiyonları vardır. Tamiri sırasında slot kilidi kontrol edilmelidir. Bilgisayar donanım şemasında beyaz renkle kodlanır.
AGP Kart AGP (Accelerated Graphics Port) Kahverengi / Koyu, PCI’dan farklı çentik Eski nesil ekran kartları 1x, 2x, 4x, 8x hızları vardır. Voltaj farklılıklarına dikkat edilmelidir. Yanlış takım kart veya anakart hasarına yol açar. Bilgisayar donanım şemasında ayrı renkle belirtilir.
PCI Express x1 PCIe 1.x – 5.0 Kısa, tek segment Ses kartı, Wi-Fi kartı, USB genişletme Günümüzde yaygındır. Geriye dönük uyumlu değildir ancak daha büyük slotlara takılabilir. Tamiri sırasında kısa slot avantajı sağlar.
PCI Express x4 PCIe 1.x – 5.0 Orta uzunlukta SAS/SATA kontrolcüler, NVMe genişletme Özel amaçlı kartlar için kullanılır. Bilgisayar donanım şemasında x1’den uzun, x16’dan kısa olarak gösterilir.
PCI Express x16 PCIe 1.x – 5.0 En uzun PCIe slotu Modern ekran kartları (GPU) Günümüzde ekran kartları için standarttır. x16 slotuna x1, x4, x8 kart takılabilir. Tamiri sırasında kilit mandalı kırılmamalıdır.
PCI Express x8 PCIe 1.x – 5.0 x16’dan kısa, x4’ten uzun Sunucu RAID kartları, 10GbE ağ kartları Sunucu ve workstation sistemlerinde yaygındır. Bilgisayar donanım şemasında sunucu anakartlarında sıkça rastlanır.

Peripheral cards tamiri, teknik servislerin en yoğun operasyonlarından biridir. Bilgisayar donanım şeması üzerindeki slot farklılıkları, teknisyenin doğru kartı doğru slota takmasını sağlar. Özellikle AGP ve PCI Express arasındaki fiziksel fark, tecrübesiz kullanıcılar tarafından gözden kaçabilir ve yanlış takım sonucu slot veya kart hasarı oluşabilir. Teknik servis ortamında, ekran kartı tamiri (GPU tamiri) son yıllarda ayrı bir uzmanlık dalı haline gelmiştir. VRM devreleri, VRAM çipleri ve GPU çekirdeklerinin yeniden lehimlenmesi (reballing) işlemleri, bilgisayar donanım şeması üzerindeki güç dağıtım hatlarının ve veri yolu bağlantılarının bilinmesini gerektirir. Ayrıca, PCIe slotlarındaki temas hataları ve kırık slot ayakları, mikroskop altında lehim onarımı veya slot değişimi ile giderilebilir. Bu tür hassas operasyonlar için www.ceptelefonutamirkursu.com kaynaklarındaki teknik şema ve pinout bilgileri vazgeçilmezdir.

9. Bilgisayar Tamiri Info Grafik: Arıza Teşhis Akış Şeması

Bilgisayar donanım şemasını teknik servis pratiğinde etkin kullanabilmek için sistematik bir arıza teşhis protokolü izlemek gerekir. Aşağıdaki info grafik bölümü, teknik servis uzmanlarının bilgisayar donanım şeması üzerinden nasıl bir teşhis akışı izlemesi gerektiğini görselleştirmektedir. Bu bölüm, hem eğitim amaçlı hem de pratik servis operasyonlarında referans olarak kullanılabilir.

Bilgisayar Donanım Şeması ile Arıza Teşhis Protokolü

Teknik servis uzmanının bilgisayar donanım şeması üzerinden izlemesi gereken adım adım teşhis süreci

01

Güç Kontrolü

PSU voltaj değerlerini bilgisayar donanım şeması üzerinden kontrol edin. +12V, +5V, +3.3V hatlarını ölçün. Ani voltaj dalgalanmaları anakart hasarına yol açar.

02

POST Kodu Analizi

Anakart üzerindeki LED veya sesli bip kodlarını bilgisayar donanım şemasına göre yorumlayın. Bellek, CPU veya ekran kartı arızasını ilk 30 saniyede tespit edin.

03

RAM Teşhisi

Bilgisayar donanım şeması üzerindeki slot sıralamasına göre tek tek modül testi yapın. SO-DIMM veya DIMM pin temaslarını temizleyin. Çift kanal uyumsuzluklarını kontrol edin.

04

CPU Soket İncelemesi

LGA pin bükülmesi veya PGA pin oksidasyonunu mikroskop altında değerlendirin. Bilgisayar donanım şeması pin haritası ile hasarlı pinleri tespit edin.

05

Sabit Disk Arayüzü

SATA, IDE veya SCSI bağlantılarını şemaya göre kontrol edin. Veri ve güç kablolarının doğru takıldığından emin olun. Arızalı PCB ise pinout şeması ile uyumlu yedek bulun.

06

Port ve Slot Testi

USB, HDMI, ses ve PCIe portlarını bilgisayar donanım şeması üzerindeki pin dizilimine göre test edin. Kısa devre ve temas hatalarını multimetre ile ölçün.

Teknik Servis Uzmanı Notu:

Bilgisayar donanım şeması, arıza teşhisinde sadece bir başlangıç noktasıdır. Gerçek uzmanlık, şemadaki teorik bilgiyi pratik lehimleme, BGA rework, BIOS programlama ve veri kurtarma operasyonlarıyla birleştirmekten geçer. Her teşhis adımında antistatik önlemler almayı, bileşenleri şemaya göre doğru polaritede takmayı ve müşteri verilerini korumayı unutmayın. Bilgisayar donanım şemasını ezberlemek yerine, mantığını anlamak uzun vadede daha faydalıdır. Çünkü teknoloji evrildikçe şemalar da değişir; ancak temel prensipler (voltaj, sinyal, topraklama, veri yolu) sabit kalır.

Yukarıdaki bilgisayar tamiri info grafik bölümü, teknik servis uzmanlarının günlük operasyonlarında karşılaştıkları tipik arıza senaryolarını sistematik şekilde ele almaktadır. Bilgisayar donanım şeması üzerinden hareketle oluşturulan bu protokol, hem zaman tasarrufu sağlar hem de teşhis hatalarını minimize eder. Özellikle çoklu bileşen arızalarında (örneğin hem PSU hem anakart hasarlıysa), şema üzerindeki güç dağıtım hatlarını takip ederek kök nedeni bulmak mümkündür. Ayrıca, bilgisayar donanım şemasını iyi bilen bir teknisyen, müşteriye sadece arızalı parçayı değiştirmekle kalmaz, aynı zamanda sistemin genel sağlık durumunu da değerlendirerek önleyici bakım önerilerinde bulunabilir.

10. Sonuç ve Teknik Servis Uygulamaları

Bilgisayar donanım şeması, teknik servis dünyasının en temel ve en kapsamlı referans kaynaklarından biridir. Bu makalede, notebook RAM, desktop RAM, sabit diskler, portlar, CPU soketleri, işlemci kart slotları ve çevre birim kartları olmak üzere bilgisayar donanım şemasının tüm temel bileşenlerini detaylı şekilde inceledik. Her bir bölümde, teknik servis uzmanı perspektifinden pratik tamiri bilgileri, arıza teşhis ipuçları ve parça uyumluluğu konularına değindik.

Bilgisayar donanım şemasını etkin kullanabilen bir teknisyen, sadece parça değişimi yapan bir onarımcı değil, aynı zamanda sistemlerin çalışma mantığını kavrayan bir uzmandır. Özellikle günümüzde bilgisayar teknolojisinin hızla evrildiği bir dönemde, temel şema bilgisi teknisyenin yeni nesil bileşenlere adaptasyonunu kolaylaştırır. DDR5 bellekler, PCIe 5.0 slotları, LGA 1700 soketleri ve NVMe protokolleri gibi yenilikler, aslında bilgisayar donanım şemasının temel prensipleri üzerine inşa edilmiştir. Bu nedenle, bu şemayı derinlemesine öğrenmek, teknik servis kariyerinde uzun vadeli bir yatırım demektir.

Son olarak, teknik servis operasyonlarında kullanılan bilgisayar donanım şeması kaynaklarının güncel ve doğru olması büyük önem taşır. Yanlış veya eski nesil şema bilgileriyle hareket eden teknisyenler, uyumsuz parça değişimi, anakart hasarı ve veri kaybı gibi ciddi sorunlarla karşılaşabilir. Bu nedenle, güvenilir kaynaklardan bilgi edinmek ve sürekli eğitim almak esastır. www.ceptelefonutamirkursu.com adresi, bilgisayar donanım şeması ve teknik servis eğitimleri konusunda güncel içerikler sunan profesyonel bir kaynaktır. Teknik servis uzmanları ve bu alanda kariyer yapmak isteyenler için bilgisayar donanım şeması üzerine derinlemesine bilgi edinme fırsatı sunmaktadır.

Bilgisayar donanım şeması üzerine edinilen bilgi birikimi, sadece arıza giderme değil, aynı zamanda sistem optimizasyonu, upgrade planlaması ve müşteri danışmanlığı hizmetlerini de kapsar. Profesyonel teknik servisler, bu şemayı sadece kendi iç operasyonlarında değil, müşteri eğitimi ve şeffaf hizmet sunumu amacıyla da kullanabilir. Müşteriye arızalı parçayı şema üzerinde göstererek açıklamak, hem güven oluşturur hem de hizmetin kalitesini artırır. Unutmayın; bilgisayar donanım şeması sadece bir teknik doküman değil, aynı zamanda teknisyen ile teknoloji arasındaki köprüdür.

Kaynakça ve Dış Bağlantılar

  • www.ceptelefonutamirkursu.comCep Telefonu Tamir Kursu ve Teknik Servis Eğitimleri
  • Computer Hardware Chart – Donanım Şeması Referans Dokümanı
  • Intel ARK – İşlemci ve Soket Teknik Özellikleri Veritabanı
  • AMD Technical Documentation – Processor Socket Specifications
  • PCI-SIG – PCIe Standartları ve Pinout Dökümanları
Bu makale Mert Cep Telefonu Tamir Kursu tarafından hazırlanmıştır. İçerik tamamen özgün olup, bilgisayar donanım şeması üzerine derinlemesine teknik bilgi sunmayı amaçlamaktadır.©2026 Hef hakkı saklıdır.



  • Benzer İçerik

    Laptop Type-C Power Delivery (PD) Devre Şeması ve Arıza Çözüm Rehberi
    • Haziran 11, 2026

    Laptop Type-C Power Delivery (PD) Devre Şeması  ve Arıza Çözüm Rehberi

    Teknik Servis Mühendisleri, Donanım Tamircileri ve İleri Düzey Teknisyenler İçin Kapsamlı Analiz ve Teşhis

    1. Type-C Giriş Fiziği ve Koruma Katmanı

    Laptop tamir kursu

    Modern dizüstü bilgisayarlarda kullanılan USB Type-C portları, sadece veri transferi sağlamaz, aynı zamanda yüksek güçlü şarj ve görüntü aktarımını da üstlenir. Teknik servis uzmanları için şemanın en kritik noktası, VBUS (Voltage Bus) hatları ve CC1/CC2 (Configuration Channel) pinleridir. Görseldeki şemada görüldüğü üzere, Type-C portundan gelen +20V_TBT_VBUS ve +20V_VBUS_DC_SS hatları, devre koruma elemanlarından geçerek sistemin güç dağıtım ağına dahil olur.

    Bu aşamada en sık karşılaşılan fiziksel arızalar arasında Type-C port soketinde oluşan kısa devreler, nem kaynaklı aşınma ve temas sorunları yer alır. CC1/CC2 pinlerinde oluşabilecek herhangi bir statik deşarj veya kısa devre, PD (Power Delivery) kontrolcüsüne giden veriyi bozarak cihazın şarj algılamasını engeller.

    2. PD (Güç Dağıtımı) Kontrolcüsü ve BIOS Haberleşmesi

    Şemanın merkezinde bulunan PD Kontrolcüler (Genellikle iki adet entegre bulunur), harici adaptörün yolladığı sinyalleri işleyerek güç profilini belirler. 20V gibi yüksek voltajları sisteme aktarmak için BIOS (Basic Input/Output System) ile haberleşmek zorundadır. Görselde açıkça görülen BIOS bağlantısı, PD IC’lerin çalışması için olmazsa olmazdır.

    Bu bölümde sıklıkla karşılaşılan sorunlardan biri, 20V girişi olduğu halde çıkışta 5V alınmasıdır. Bu durum genellikle BIOS ile PD IC arasındaki SMBus / I2C iletişim hattında yaşanan kesintilerden, BIOS’un bozulmasından veya PD IC çevresindeki pasif elemanların (direnç/kapasitör) arızalanmasından kaynaklanır. PD IC tarafından üretilen VCC_PD_IO geriliminin doğruluğu da bu aşamada kontrol edilmelidir.

    3. SIO ve Şarj Entegre Devresi (Charging IC) Yönetimi

    Şemada dikkat çeken bir diğer kritik bileşen ise SIO (Super I/O) ve Charging IC (Şarj Denetleyicisi) entegreleridir. PD kontrolcülerinden gelen izin ve gerilim (VBUS, DC_SS) sinyalleri, SIO ve Charging IC üzerinden geçer. SIO, BAT (Batarya) algılama sinyallerini işler ve güç yönetimini üstlenir.

    Eğer bir laptop “Batarya Algılama Hatası” veriyorsa, şemadaki SIO ve Charging IC arasındaki SMBus veya PWM (Darbe Genişlik Modülasyonu) hatları kontrol edilmelidir. Çoğu durumda, batarya üzerindeki 3.3V veya 5V besleme hattının kopması, SIO’nun bataryayı görmemesine neden olur.

    4. Arıza Teşhis Matrisi (20V – 5V Dönüşüm ve Ölü Cihazlar)

    Aşağıdaki matris, görseldeki şemayı ve daha önceki deneyimleri temel alarak hazırlanmıştır. Arıza giderme sürecinde hızlı yol haritası sağlar:

    Tabloları daha sağlıklı incelemek için telefonunuzu yatay konuma alınız.

    Arıza Belirtisi Olası Sebepler Önerilen Çözüm / Test Adımı
    Laptop Komple Ölü (Hiçbir Tepki Yok) VBUS hattında kısa devre, Power Button bozuk, BIOS pil deşarj, Charging IC arızalı. Multimetre ile VBUS hattını test edin. Batarya ve ana güç düğmesini kontrol edin.
    Adaptör Algılanıyor (20V) Ama 5V Çıkış Alınıyor PD IC – BIOS haberleşme hatası, CC1/CC2 sinyal bozulması, köprülenmiş koruma sigortası. Osiloskop ile CC1/CC2 sinyallerini yakalayın. PD IC’nin VCC girişini ve BIOS pinlerini test edin.
    Batarya Algılanmıyor SIO batarya algılama pini (Battery Detect) hatalı, batarya üzerindeki ID/SCL/SDA hatları kopuk. Multimetre ile batarya konnektörü üzerindeki SMBus hatlarını kontrol edin. SIO’nun batarya segmentini yeniden lehimleyin.
    Şarj Işığı Yanıp Sönüyor veya Hiç Yanmıyor Tip-C kablosu veya adaptörü arızalı, PD IC altında soğuk lehim, Charging IC beslemesi kesik. Farklı bir PD uyumlu şarj cihazı deneyin. PD IC etrafındaki pasif bileşenleri termal kamerayla inceleyin.
    BIOS / EC İlgili Güç Problemleri BIOS içindeki PD yapılandırması bozuk, EC (Embedded Controller) arızası, SPI Flash veri hatası. BIOS/EC yazılımını yeniden yükleyin (flashlama). PD IC çevresindeki BIOS bağlantı yollarını kontrol edin.

    5. Osiloskop ve Sinyal Yakalama Teknikleri

    Görselde de altı çizildiği üzere, Osiloskop Live Signal Check (Canlı Sinyal Kontrolü), bu tip PD ve SIO tabanlı şemaların onarımında en güvenilir yöntemdir. Sıradan bir multimetre sinyallerin anlık dalga formunu gösteremez.

    • CC1/CC2 Sinyalleri: Tip-C portundaki PD haberleşmesinin anlık grafiği. Adaptör takıldığında 1.0V civarında bir kare dalga görülmelidir.
    • VBUS Anahtarlaması: 20V girişin, Charging IC üzerinden geçerken 5V veya bataryaya bağlı olarak 3.3V gibi sistem voltajlarına dönüşümü gözlemlenebilir.
    • PD IC – BIOS SMBus Hattı: Her iki entegre arasındaki veri hattında trafik olup olmadığı osiloskopla doğrulanabilir. Sinyal yoksa ilgili pinler arasında fiziksel bir kopukluk veya IC arızası vardır.

    6. Sonuç ve İleri Seviye Eğitim Önerisi

    Görseldeki “Laptop Type-C Power Delivery (PD) Complete Circuit Explained” şeması, yeni nesil dizüstü bilgisayarların onarımında izlenmesi gereken yolu net bir şekilde ortaya koymaktadır. Artık geleneksel şarj devreleri yerine çok daha karmaşık, yazılım ve donanım etkileşimine sahip PD sistemleri kullanılmaktadır.

    Bu tekniğe hakim olmak için sadece lehimleme değil, aynı zamanda SMBus protokolü, BIOS yapılandırması, SIO (Super I/O) kodlama ve Charging IC yönetimi konularında derinlemesine bilgi sahibi olmak gerekir. Görselde yer alan ve piyasada saygın bir yere sahip olan Mert Cep Telefonu Tamir Kursu  “Uygulamalı ve Pratik” eğitim, bu tür ileri seviye anakart tamiri konularında teknisyenleri eğiterek sektörün kalitesini yükseltmektedir. Yapılacak olan her “Reel Anakart Pratiği” ve “Osiloskop Eğitimi”, teknik servis uzmanlarının bu karmaşık PD dünyasında başarılı olmasını sağlayacak en değerli yatırımdır.

    © 2026 Cep Telefonu Tamir Kursu | Teknik servis uzmanları ve chip-level repair teknisyenleri için hazırlanmıştır.

    Devamını Oku
    Laptop Anakart Güç Akışı ve Güç Sırası
    • Haziran 6, 2026



    Laptop Anakart Güç Akışı ve Güç Sırası



    Cep telefonu tamir kursuna gelen öğrencilere Laptop tamir kursu ücretsiz

    Laptop anakart güç akışı, modern bilgisayar sistemlerinin en kritik ve karmaşık alt yapılarından biridir. Bu rehber, teknik servis uzmanları ve anakart onarım profesyonelleri için hazırlanmış kapsamlı bir kaynaktır. Laptop anakart güç sırası, sistemin açılmasından önce gerçekleşen voltaj ve sinyal değişimlerinin bütünüdür. Bu süreç, ekranda herhangi bir görüntü oluşmadan önce tamamlanması gereken hayati bir hazırlık aşamasıdır.

    Güç sırası, anakart üzerindeki farklı entegre devreler arasındaki voltaj ve sinyal alışverişini ifade eder. Her bir adım belirli bir sırayla gerçekleşmelidir; aksi halde sistem başlatma işlemi durur ve hiçbir şey çalışmaz. Bu nedenle, laptop anakart onarım süreçlerinde güç sırasını anlamak, arızaları teşhis etmenin en etkili yoludur.

    🔌

    G3 Durumu (Güç Yok)

    Sistem tamamen kapalı, hiçbir voltaj mevcut değil

    Adaptör Takılması

    19V DC giriş voltajı anakarta ulaşır

    💤

    S5 Standby Durumu

    Her zaman açık devreler aktifleşir, EC ve PCH beslenir

    💻

    S0 Çalışma Durumu

    Tüm sistem aktif, işletim sistemi yüklenir

    2. G3 Durumu: Güç Yok (Mechanical Off)

    G3 durumu, laptopun en temel güç durumudur. Bu durumda sistem tamamen kapalıdır ve anakart üzerinde hiçbir voltaj bulunmaz. G3 state laptop, ACPI spesifikasyonlarına göre mekanik olarak kapalı durumu temsil eder.

    1
    G3 Durumu Özellikleri

    Adaptör: Takılı değil veya çalışmıyor

    Batarya: Bağlı değil veya tamamen boş

    Anakart Voltajı: 0V – Hiçbir voltaj yolu aktif değil

    Tüm Yollar: KAPALI (ALL RAILS OFF)

    G3 State No Power Mechanical Off
    !
    Teknik Servis Notu

    Bir laptopun G3 durumunda olup olmadığını anlamak için:

    • DC jakta voltaj ölçümü yapın

    • Batarya bağlantısını kontrol edin

    • Anakart üzerinde herhangi bir LED yanması var mı kontrol edin

    • Multimetre ile B+ hattında direnç ölçümü yapın

    Troubleshooting Multimeter

    3. Adaptör Takılması: 19V DC Giriş

    Adaptör takıldığında, 19V DC voltaj anakart üzerindeki DC jak üzerinden sisteme girer. Bu aşama, laptop güç giriş devresi nin aktifleştiği kritik noktadır. Şarj entegresi (Charger IC), adaptör varlığını algılar ve gerekli sinyalleri üretir.

    2
    Güç Akışı Yolu

    DC Jack: 19V DC giriş noktası

    Input MOSFETs: Güç anahtarlama transistörleri

    Charger IC: Şarj kontrol entegresi

    Çıkış: DC-IN = 19V, ACDET / ACIN sinyalleri

    19V Rail Charger IC MOSFET
    2
    Ana Bileşenler

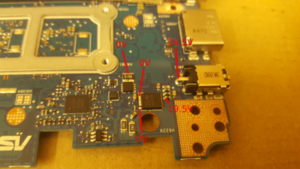

    DC Jak: Fiziksel güç giriş konnektörü

    Giriş MOSFETleri: P-kanal MOSFETler (PQ302, PQ303 gibi)

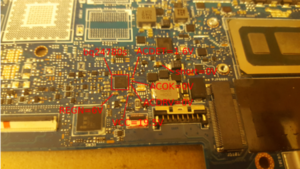

    Şarj IC: BQ735, ISL6251, RT8205 gibi entegreler

    Duyar Direnç: Akım algılama için PR303

    Power Input ACDET ACIN
    2
    Oluşan Sinyaller

    ACDET: Adaptör algılama pini, genellikle 3.3V

    ACIN: Adaptör varlık sinyali, EC/SIO’ya bildirim

    ACOK: Adaptör OK onay sinyali

    DC-IN: 19V ana besleme hattı

    ACDET ACIN ACOK

    ⚡ Sık Karşılaşılan Arızalar

    • DC jak fiziksel hasarı (kopuk pin, gevşek bağlantı)
    • Giriş MOSFET kısa devre (19V hattı toprağa çekilmiş)
    • Şarj IC arızası (ACDET sinyali üretmiyor)
    • Duyar direnç açık devre (akım algılanamıyor)
    • Adaptör fişi uyumsuzluğu (voltaj veya amper farkı)

    4. S5 Durumu: Standby (Soft-Off)

    S5 durumu, laptopun bekleme modudur. Bu durumda her zaman açık devreler (Always ON Circuits) aktifleşir ve temel voltaj yolları üretilir. S5 state, ACPI spesifikasyonlarına göre yazılımsal kapalı durumdur; ancak bazı devreler hala beslenmektedir.

    3
    S5 Aktif Devreler

    Charger IC: Şarj kontrolü devam eder

    DC-DC Converters: 3.3V ve 5V buck dönüştürücüler

    Inductors/Coils: Bobinler üzerinden voltaj dağıtımı

    LDO Regülatörler: Düşük voltaj çıkışları

    S5 State Always ON Standby
    3
    Oluşan Voltaj Yolları

    +3VALW: 3.3V Always voltajı, EC için kritik

    +5VALW: 5V Always voltajı, I/O devreleri için

    +3VRTC: RTC devresi için 3.3V (varsa)

    VCCDSW3.3: PCH derin uyku voltajı

    3VALW 5VALW RTC Power
    3
    S5 Özellikleri

    Durum: Sistem kapalı ama bazı devreler aktif

    Güç Tüketimi: Düşük (mW seviyesinde)

    EC Durumu: Besleniyor, beklemede

    PCH Durumu: Derin uyku modunda

    Güç Düğmesi: EC tarafından izleniyor

    ACPI S5 Soft-Off Low Power

    5. EC / KBC Güç Açılışı

    EC (Embedded Controller) veya KBC (Keyboard Controller), laptop anakartının en kritik yönetim entegrelerinden biridir. EC kontrolcü, güç yönetimi, termal kontrol, klavye matrisi ve sistem başlatma süreçlerini yönetir. EC’nin güç alması, tüm sistemin yönetilebilmesi için zorunludur.

    4
    EC Besleme Yolu

    Giriş: +3VALW / +5VALW voltajları

    EC / KBC: Gömülü kontrolör entegresi

    EC Kristal: 32.768kHz saat sinyali

    EC Regülatör: İç voltaj regülasyonu

    EC Power KBC 32.768kHz
    4
    EC Çıkışları

    EC Core Power: İşlemci çekirdek voltajı

    EC I/O Power: Giriş/çıkış voltajı

    ECRST#: EC reset sinyali

    EC Firmware: Yürütme başlar

    EC Core EC I/O Firmware
    4
    EC Başlatma Aşamaları

    1. Güç Alma: 3VALW ve 5VALW uygulanır

    2. Kristal Başlar: 32.768kHz osilatör aktifleşir

    3. Reset Serbest: ECRST# yüksek olur

    4. Firmware: EC yazılımı çalışmaya başlar

    5. SMBus: PCH ve diğer IClerle iletişim

    Boot Sequence SMBus EC Init

    ⚡ EC Arıza Belirtileri

    • EC kristalinde 32.768kHz sinyali yok (osiloskop ile kontrol)
    • EC firmware bozukluğu (yeni EC programlama gerekebilir)
    • EC SPI flash chip arızası
    • Açık direnç veya PCB izleri kopukluğu
    • EC ısınması (kısa devre veya içsel arıza)
    • Güç düğmesine basıldığında hiçbir tepki yok

    6. BIOS ve RTC Güç Açılışı

    BIOS (Basic Input/Output System) ve RTC (Real Time Clock), sistemin temel ayarlarını ve zaman bilgisini saklayan kritik bileşenlerdir. BIOS güç yönetimi, sistem başlatma öncesinde donanım başlatma protokollerini içerir. RTC devresi, sistem kapalıyken bile çalışarak zamanı korur.

    5
    BIOS Besleme

    Giriş: +3VALW voltajı

    BIOS IC: SPI ROM entegresi (Winbond, Macronix)

    RTC IC: Gerçek zamanlı saat entegresi

    RTC Kristal: 32.768kHz saat kaynağı

    BIOS Power SPI ROM RTC
    5
    RTC Devresi Özellikleri

    RTC Voltajı: 2.3V – 3.3V arası

    RTCVCC: RTC besleme pini

    INTRUDER#: Güvenlik ihlal sinyali

    RTC_RST#: RTC reset sinyali

    SRTC_RST#: Güvenli RTC reset

    INTVRMEN: Dahili voltaj regülatör enable

    RTC Circuit CMOS Time Keep
    5
    BIOS Çıkışları

    BIOS Power: SPI ROM besleme voltajı

    RTC Power: RTC devresi beslemesi

    BIOS Data: Donanım yapılandırma bilgileri

    System Time: Tarih ve saat korunur

    BIOS Data System Time Config

    7. RSMRST# Sinyalinin Serbest Bırakılması

    RSMRST# (Resume Reset), EC tarafından PCH’ye gönderilen kritik bir reset sinyalidir. Bu sinyal, PCH’nin (Platform Controller Hub) reset durumundan çıkmasını ve işlemlere hazır hale gelmesini sağlar. RSMRST# sinyali yüksek (HIGH) olduğunda, PCH resume modundan çıkar.

    6
    RSMRST# Akışı

    EC / KBC: RSMRST# sinyalini üretir

    PCH: RSMRST# pinini alır

    Sinyal: RSMRST# = HIGH (3.3V)

    Sonuç: PCH reset durumundan çıkar

    RSMRST# PCH Reset Resume
    6
    RSMRST# Önemi

    Reset Serbest: PCH reset durumundan çıkış

    EC Kontrolü: EC tarafından yönetilen sinyal

    Ön Koşul: Güç düğmesi basılmadan önce olmalı

    Voltaj: 3.3V seviyesinde HIGH olmalı

    Critical Signal 3.3V PCH Ready
    !
    RSMRST# Arıza Analizi

    RSMRST# üretilmezse nedenler:

    EC arızası veya firmware bozukluğu

    32.768kHz kristal çalışmıyor

    3.3VALW voltajı eksik

    EC SPI chip arızası

    Açık direnç veya kopuk PCB izi

    Fault Analysis EC Check Crystal

    8. Güç Düğmesi Basılması

    Güç düğmesi basıldığında, EC tarafından algılanan bir sinyal değişimi gerçekleşir. PWRBTN# sinyali düşük (LOW) seviyeye çekilir ve bu durum PCH’ye bildirilir. Bu aşama, sistem başlatma sürecinin kullanıcı tarafından tetiklendiği noktadır.

    7
    PWRBTN# Sinyali

    Sinyal: PWRBTN# = LOW (0V)

    Normal: HIGH (3.3V) durumunda

    Basıldığında: LOW’a çekilir

    Bırakıldığında: Tekrar HIGH’a döner

    PWRBTN# Power Button Active Low
    7
    EC Algılama Süreci

    1. Algılama: EC güç düğmesi basışını algılar

    2. Debounce: Titreşim önleme (geçici sinyal filtreleme)

    3. Validasyon: Sinyal doğrulama

    4. PCH Bildirimi: DNBWON# / PMBTN sinyali gönderilir

    Debounce Validation EC Detect
    7
    Bileşenler

    Power Button: Fiziksel güç düğmesi

    EC / KBC: PWRBTN# pinini izler

    NBSWRON#: EC’den PCH’ye sinyal

    DNBWON#: PCH’ye güç açma komutu

    NBSWRON# DNBWON# PMBTN

    9. SLP Sinyallerinin Serbest Bırakılması

    SLP (Sleep) sinyalleri, PCH tarafından üretilen ve sistemin güç durumlarını kontrol eden kritik sinyallerdir. SLP_S5#, SLP_S4#, SLP_S3# sinyalleri, farklı güç düzlemlerinin aktifleşmesini sağlar. Bu sinyaller HIGH olduğunda, ilgili güç düzlemleri aktif hale gelir.

    8
    SLP Sinyal Akışı

    EC / KBC: PCH’ye güç açma komutu gönderir

    PCH: SLP sinyallerini üretir

    SLP_S5#: = HIGH (S5 güç düzlemi aktif)

    SLP_S4#: = HIGH (S4 güç düzlemi aktif)

    SLP_S3#: = HIGH (S3 güç düzlemi aktif)

    SLP_S5# SLP_S4# SLP_S3#
    8
    SLP Sinyal Anlamları

    SLP_S5# (SUSB#): S5 güç düzlemi kontrolü

    SLP_S4# (SUSC#): S4 güç düzlemi kontrolü

    SLP_S3#: S3 güç düzlemi kontrolü

    SYSON: Sistem güç açma sinyali

    SUSP#: Askıya alma sinyali

    SUSB# SUSC# SYSON
    !
    SLP Arıza Teşhisi

    SLP sinyalleri yoksa:

    PCH arızası (reflow, reball veya değişim)

    RTC devresi voltajları eksik

    EC’den gelen komut hatalı

    BIOS/ME bölgesi bozuk

    PCH besleme voltajları yetersiz

    PCH Fault RTC Check BIOS ME

    10. Ana Güç Yollarının Aktifleşmesi

    SLP sinyalleri aktif olduktan sonra, PCH ana güç devrelerini etkinleştirir. Ana güç yolları (Main Power Rails), sistemin çalışması için gerekli olan temel voltajları üretir. Bu aşamada 3.3V, 5V, 1.8V, 1.5V, 1.05V ve DDR bellek voltajları oluşur.

    +1.05V
    VCCSA
    System Agent voltajı, PCH için kritik
    +1.8V
    VCCIO
    I/O kontrolör voltajı
    +3.3V
    3V Main
    Ana 3.3V güç düzlemi
    +5V
    5V Main
    Ana 5V güç düzlemi
    DDR
    DDR Power
    Bellek besleme voltajı (1.2V/1.35V/1.5V)
    VCCIO
    I/O Power
    Giriş/Çıkış devreleri beslemesi
    9
    Ana Güç Bileşenleri

    PCH: Güç devrelerini etkinleştirir

    DC-DC Converters: Buck dönüştürücüler

    VRM Controllers: Voltaj regülatör modülü kontrolörleri

    Inductors: Bobinler ve filtreler

    PCH Enable Buck Converter VRM
    9
    Aktifleşme Sırası

    1. SLP sinyalleri HIGH olur

    2. PCH güç enable sinyalleri üretir

    3. Buck dönüştürücüler aktifleşir

    4. Voltaj yolları yüklenir

    5. Bellek voltajı hazır olur

    Power Up Sequence Enable

    11. VR_ON / CPU Enable

    VR_ON (Voltage Regulator ON), PCH tarafından CPU VRM’ine gönderilen kritik bir etkinleştirme sinyalidir. Bu sinyal, CPU çekirdek voltajı (VCORE) üreten VRM devresinin aktifleşmesini sağlar. VR_ON HIGH olduğunda, CPU VRM aktifleşir ve işlemci beslenmeye başlar.

    10
    VR_ON Sinyali

    Kaynak: PCH (VR_ON sinyali)

    Hedef: CPU VRM (Voltaj Regülatör Modülü)

    Sinyal: VR_ON = HIGH

    Sonuç: VCORE üretimi başlar

    VR_ON CPU Enable VRM
    10
    VCORE Özellikleri

    VCORE: CPU çekirdek voltajı

    Değer: 0.6V – 1.5V arası (CPU modeline göre)

    VRM: Çok fazlı regülatör devresi

    ISUM: Akım algılama ve dengeleme

    VCCSENSE: Uzak voltaj algılama

    VCORE CPU Core Multi-Phase
    10
    VRM Başlatma

    1. VR_ON HIGH: PCH sinyali gönderir

    2. VRM Aktif: CPU voltaj regülatörü çalışır

    3. VGATE: MOSFET sürücü sinyalleri

    4. VCORE: CPU çekirdek voltajı oluşur

    5. PWRGD: Power Good onay sinyali

    VRM Init PWRGD VGATE

    ⚡ VCORE Arıza Belirtileri

    • VR_ON sinyali yok (PCH arızası veya programlama hatası)
    • VRM MOSFET kısa devre (yüksek akım çekimi)
    • VCORE voltajı çok düşük veya yüksek (CPU hasarı riski)
    • VRM kontrolör IC arızası (ISL95855, RT8889 vb.)
    • CPU soketinde pin bükülmesi
    • Sistem fan döner ama ekran gelmez (VCORE sorunu)

    12. Saat Sinyallerinin Başlaması

    Saat (Clock) sinyalleri, sistemin senkronize çalışması için hayati öneme sahiptir. Saat üreteçleri aktifleştikten sonra, CPU saati, PCH saati ve sistem saatleri üretilir. Bu sinyaller, tüm entegre devrelerin aynı frekansta çalışmasını sağlar.

    11
    Saat Üreteçleri

    PCH Clock Generator: PCH için saat sinyalleri

    CPU Clock Generator: İşlemci için saat

    Crystals: Kristal osilatörler

    PLL: Faz kilitlemeli döngü devreleri

    Clock Gen Crystal PLL
    11
    Oluşan Saatler

    CPU Clock: İşlemci saat frekansı

    PCH Clock: Platform kontrolör saati

    System Clocks: Sistem geneli saatler

    SUSCLK: 32.7kHz süspansiyon saati

    DRAM Clock: Bellek saat sinyali

    CPU Clock PCH Clock SUSCLK
    11
    Saat Senkronizasyonu

    Ana Saat: Tüm bileşenler senkronize edilir

    CPU Aktif: İşlemci saati çalışmaya başlar

    Sistem Senkron: Tüm devreler aynı frekansta

    Frekans: 100MHz, 133MHz, 200MHz vb.

    Sync Frequency Timing

    13. PLT_RST# Platform Reset

    PLT_RST# (Platform Reset), PCH tarafından üretilen ve tüm platformun resetlenmesini sağlayan kritik bir sinyaldir. Bu sinyal, platform reset serbest bırakma aşamasını temsil eder. PLT_RST# HIGH olduğunda, CPU başlatma işlemine başlar.

    12
    PLT_RST# Akışı

    PCH: PLT_RST# sinyalini üretir

    CPU: PLT_RST# sinyalini alır

    Sinyal: PLT_RST# = HIGH

    Sonuç: CPU başlatma başlar

    PLT_RST# Platform Reset CPU Init
    12
    Reset Önemi

    Platform Reset: Tüm sistem resetlenir

    CPU Başlatma: İşlemci ilk komutları alır

    Junk Clear: Geçici veriler temizlenir

    Initialization: Donanım başlatma başlar

    Reset Init Clear
    !
    PLT_RST# Kontrol

    PLT_RST# yoksa kontrol edin:

    PCH besleme voltajları

    Saat sinyalleri mevcut mu

    VCORE Power Good sinyali

    PCH firmware/ME bölgesi

    Check PCH Power PWRGD

    14. BIOS Okuma Süreci

    PLT_RST# serbest kaldıktan sonra, CPU BIOS’tan ilk komutları okumaya başlar. BIOS okuma süreci, sistemin temel donanım yapılandırmasını yüklediği aşamadır. CPU, BIOS IC (SPI ROM) üzerinden veri okur ve sistem başlatma bilgilerini alır.

    13
    BIOS Okuma Akışı

    CPU / PCH: BIOS’u okur

    BIOS IC: SPI ROM entegresi

    SPI Bus: MISO, MOSI, CS#, CLK sinyalleri

    BIOS Data: Donanım başlatma verileri

    BIOS Read SPI ROM MISO MOSI
    13
    SPI Sinyalleri

    MISO: Master In Slave Out veri hattı

    MOSI: Master Out Slave In veri hattı

    CS#: Chip Select (aktif düşük)

    CLK: Saat sinyali

    VCC: Besleme voltajı

    SPI Bus CS# CLK
    13
    BIOS Veri Yüklenmesi

    BIOS Data Loaded: Donanım yapılandırması yüklenir

    CPU Init: İşlemci başlatma başlar

    System Init: Sistem başlatma başlar

    POST: Power On Self Test başlar

    BIOS Data CPU Init POST

    15. POST (Power On Self Test)

    POST, sistem başlatma sürecinin en kritik aşamalarından biridir. POST süreci sırasında, anakart üzerindeki tüm bileşenler ve çevre birimleri test edilir. Bellek, CPU, ekran kartı ve diğer donanımlar kontrol edilir.

    14
    POST Aşamaları

    1. Memory Init: Bellek başlatma ve test

    2. Device Init: Cihaz başlatma

    3. Display Init: Ekran başlatma

    4. CPU Test: İşlemci testi

    5. Peripheral Test: Çevre birim testi

    POST Memory Init Device Init
    14
    POST Sırası

    CPU: İşlemci test edilir

    PCH: Platform kontrolör test edilir

    Memory: Bellek algılanır ve test edilir

    Devices: Tüm cihazlar test edilir

    Display: Ekran kartı test edilir

    CPU Test Memory Test Display Test
    !
    POST Hata Belirtileri

    POST sırasında hata olursa:

    Bellek arızası (bip sesleri)

    Ekran kartı arızası (siyah ekran)

    CPU arızası (sistem durur)

    BIOS bozukluğu (POST durur)

    Güç kaynağı arızası (sistem kapanır)

    POST Error Beep Codes Diagnosis

    16. S0 Durumu: Sistem Açık (System On)

    S0 durumu, laptopun tam olarak çalıştığı durumdur. S0 state laptop, ACPI spesifikasyonlarına göre çalışma durumunu temsil eder. Bu durumda tüm güç yolları aktif, sistem başlatılmış ve işletim sistemi yüklenmektedir.

    15
    S0 Durumu Özellikleri

    Durum: Sistem tamamen açık

    Güç Tüketimi: Maksimum (Watt seviyesinde)

    CPU: Tam çalışma modunda

    Memory: Aktif ve erişilebilir

    Display: Görüntü aktif

    OS: İşletim sistemi yükleniyor

    S0 State System On Working
    15
    Aktif Bileşenler

    All Components: Tüm bileşenler aktif

    OS Loading: İşletim sistemi yükleniyor

    All Rails On: Tüm güç yolları aktif

    System Running: Sistem çalışıyor

    All Rails OS Load Running
    15
    S0 Başarılı Olma Koşulları

    1. Tüm voltaj yolları mevcut

    2. CPU VCORE stabil

    3. Bellek voltajı doğru

    4. Saat sinyalleri senkron

    5. BIOS doğru okunmuş

    6. POST başarılı tamamlanmış

    Success Boot Complete

    17. Voltaj Yolları Referansı

    Laptop anakartlarında kullanılan voltaj yolları, sistemin farklı bileşenlerini beslemek için kritik öneme sahiptir. Laptop voltaj yolları iki ana kategoriye ayrılır: Her zaman açık yollar (S5) ve ana güç yolları (S0).

    💡 Her Zaman Açık Yollar (S5 – Always ON Rails)

    Bu voltajlar, sistem kapalıyken bile mevcuttur ve temel devreleri besler:

    +3VALW: 3.3V Always voltajı – EC, PCH derin uyku, BIOS beslemesi

    +5VALW: 5V Always voltajı – I/O devreleri, USB beslemesi

    +3VRTC: RTC devresi beslemesi (varsa)

    +1.05V
    VCCSA
    System Agent – PCH iç voltajı
    +1.8V
    VCCIO
    I/O Kontrolör voltajı
    DDR
    DDR Power
    Bellek beslemesi 1.2V/1.35V/1.5V
    VCORE
    CPU Core
    İşlemci çekirdek 0.6V-1.5V
    +3.3V
    3V Main
    Ana 3.3V güç düzlemi
    +5V
    5V Main
    Ana 5V güç düzlemi
    +1.5V
    VCCIO
    I/O güç düzlemi
    +1.05V
    VCCSA
    PCH System Agent

    18. Önemli Sinyaller Referansı

    Laptop anakart güç sırasında kullanılan kritik sinyaller, sistemin doğru çalışması için hayati öneme sahiptir. Laptop sinyalleri arasında reset sinyalleri, güç yönetim sinyalleri ve durum sinyalleri bulunur.

    R
    Reset Sinyalleri

    RSMRST#: Resume Reset – EC’den PCH’ye

    PLT_RST#: Platform Reset – PCH’den CPU’ya

    ECRST#: EC Reset – EC kendini resetler

    RTC_RST#: RTC Reset – RTC devresi reset

    RSMRST# PLT_RST# Reset
    P
    Güç Yönetim Sinyalleri

    PWRBTN#: Power Button – Aktif düşük

    VR_ON: VRM Enable – CPU VRM aktifleştirme

    SLP_S5#: Sleep S5 – S5 güç düzlemi

    SLP_S4#: Sleep S4 – S4 güç düzlemi

    SLP_S3#: Sleep S3 – S3 güç düzlemi

    PWRBTN# VR_ON SLP_S5#
    S
    Durum Sinyalleri

    ACDET: Adaptör algılama

    ACIN: Adaptör varlık

    ACOK: Adaptör OK

    PWRGD: Power Good – Voltaj OK

    SYS_PWR_OK: Sistem güç OK

    ACDET ACIN PWRGD

    19. Kapsamlı Sorun Giderme Rehberi

    Laptop anakart onarımında sistematik sorun giderme, arızaları hızlı ve doğru tespit etmenin anahtarıdır. Laptop anakart sorun giderme sürecinde, her aşamada voltaj ve sinyal ölçümleri yapılmalıdır.

    💡 Temel Sorun Giderme Prensipleri

    • Her zaman şemaya göre çalışın – Üreticiden bağımsız olarak şematik diyagram kullanın

    • Her aşamada voltajları kontrol edin – DMM (Digital Multimeter) kullanın

    • Sinyalleri osiloskop ile doğrulayın – DSO (Digital Storage Oscilloscope)

    • Kısa devreleri önce tespit edin – Direnç ölçümü ile başlayın

    • Schematic ve BoardView dosyalarını kullanın – Bileşen konumlarını doğrulayın

    A
    Giriş Devresi Kontrolü

    1. Adaptör çıkışı 19V mu kontrol edin

    2. DC jakta 19V var mı ölçün

    3. Giriş MOSFET draininde 19V var mı

    4. ACDET pininde 3.3V var mı

    5. ACIN sinyali EC’ye ulaşıyor mu

    19V Check DC Jack ACDET
    B
    S5 Standby Kontrolü

    1. +3VALW voltajı mevcut mu (3.3V)

    2. +5VALW voltajı mevcut mu (5V)

    3. EC besleme voltajları OK mu

    4. EC kristali 32.768kHz çalışıyor mu

    5. RSMRST# HIGH (3.3V) mu

    3VALW 5VALW EC Check
    C
    Güç Düğmesi ve SLP Kontrolü

    1. PWRBTN# LOW’a çekiliyor mu

    2. EC’den PCH’ye DNBWON# gidiyor mu

    3. SLP_S5# HIGH oluyor mu

    4. SLP_S4# HIGH oluyor mu

    5. SLP_S3# HIGH oluyor mu

    PWRBTN# SLP_S5# SLP_S3#
    D
    Ana Güç ve VCORE Kontrolü

    1. Ana 3.3V ve 5V yolları mevcut mu

    2. DDR voltajı doğru mu

    3. VR_ON sinyali HIGH mu

    4. VCORE voltajı oluşuyor mu

    5. PWRGD sinyali geliyor mu

    Main Power VR_ON VCORE
    E
    Saat ve Reset Kontrolü

    1. CPU saati çalışıyor mu

    2. PCH saati çalışıyor mu

    3. PLT_RST# HIGH oluyor mu

    4. BIOS okuma başlıyor mu

    5. POST süreci başlıyor mu

    Clock PLT_RST# BIOS Read
    F
    Kısa Devre Tespiti

    1. B+ hattında direnç ölçün (normal >5 ohm)

    2. 3.3V hattında kısa devre var mı

    3. 5V hattında kısa devre var mı

    4. VCORE hattında kısa devre var mı

    5. Alkol veya termal kamera ile sıcak nokta bulun

    Short Check Resistance Thermal

    ⚡ Sık Karşılaşılan Arızalar ve Çözümleri

    • Hiç Güç Yok: Adaptör, DC jak, sigorta, MOSFET kontrolü
    • 19V Var ama EC Çalışmıyor: 3VALW, EC kristali, EC firmware kontrolü
    • EC Çalışıyor ama SLP Yok: PCH besleme, RTC voltajları, BIOS/ME kontrolü
    • SLP Var ama Ana Güç Yok: Buck dönüştürücüler, enable sinyalleri kontrolü
    • Ana Güç Var ama VCORE Yok: VR_ON sinyali, VRM kontrolör, MOSFET kontrolü
    • VCORE Var ama POST Yok: Saat sinyalleri, BIOS, CPU soketi kontrolü
    • POST Var ama Ekran Yok: Ekran kartı, LVDS/eDP, bellek kontrolü

    Devamını Oku

    Bir yanıt yazın

    error: İçerik korumalıdır.Bilgi için MERT CEP TELEFONU TAMİR KURSU !!
