🏁 Giriş: 30+ Yılın Hikâyesi
1994 yılında ilk kez bir Nokia 2110’un anakartını gördüğümde , önümde yalnızca birkaç entegre bulunuyordu. Bugün ise bir akıllı telefonun içinde milyarlarca transistör barındıran, birden fazla katmanlı baskılı devre kartı ve düzinelerce özel amaçlı entegre devre var. Bu değişimi bizzat yaşayan ve tamir tezgâhında gören biri olarak söyleyebilirim: cep telefonu tamiri artık sadece havya tutmak değil; mikroskop, ısı kamerası (FLIR), oscilloskop ve derin teknik bilgi gerektiren bir mühendislik pratiği.
Bu rehber; Nokia’nın efsanevi tuşlu telefonlarından başlayarak Samsung, Apple, Huawei, Xiaomi ve Oppo’nun günümüz amiral gemilerine uzanan geniş bir zaman dilimini kapsamaktadır. Her markanın kullandığı entegre devreleri, bu entegrelerin kod adlarını, üstlendikleri görevleri, arıza belirtilerini ve — en önemlisi — teknik servis çözümlerini bulacaksınız.
Bir telefonu tamamen anlayabilmek için önce onun kalbindeki çipleri tanıman gerekir. PMIC’in voltajını bilmeden şarj sorununu çözemezsin; baseband IC’nin hangi flaş belleği kullandığını bilmeden IMEI kaybını düzeltemezsin. Bu meslek, her geçen yıl daha da derinleşiyor — ama temel prensipler hâlâ aynı: ölç, tanı, tamir et.
🔬 Entegre Devre (IC) Nedir? Cep Telefonunda Ne İşe Yarar?
Entegre devre (Integrated Circuit, IC), silikon bir yonga üzerine milyonlarca — hatta milyarlarca — transistörün yerleştirilmesiyle oluşturulan elektronik bileşendir. Günümüz akıllı telefonları, farklı işlevleri yerine getiren onlarca özel IC içermektedir.
Bu IC türlerinin her birinin ayrı bir görevi ve ayrı arıza kalıpları vardır. Tuşlu telefon döneminde bir baseband IC hem modem işini hem ses işlemesini hem de tuş taramasını tek başına üstlenirken, günümüzde bu görevler ayrı ve özelleşmiş IC’lere dağıtılmıştır.
SoC
System on Chip
CPU, GPU, NPU, ISP, modem gibi onlarca birimi tek yonga üzerinde birleştiren ana işlemci. Apple A serisi, Qualcomm Snapdragon, Samsung Exynos, Huawei Kirin bu kategoridedir.
PMIC
Güç Yönetim IC
Batarya şarjını, voltaj regülasyonunu ve güç dağıtımını yönetir. Bu IC arızalandığında telefon çoğunlukla hiç açılmaz ya da şarj olmaz.
RF IC / PA
Radyo Frekans IC
GSM, 4G LTE, 5G NR sinyallerini işler; anten üzerinden hava arayüzüne bağlanır. Arızası sinyal kaybına veya ağ bağlanamama sorununa yol açar.
DDIC
Ekran Sürücü IC
OLED veya LCD paneli yöneten, piksel voltajlarını kontrol eden entegredir. DDIC arızası ekranda çizgi, renk bozukluğu veya tamamen siyah ekrana neden olur.
Audio IC
Ses Codec IC
Analog ses sinyalini dijitale ve tersine çevirir. Hoparlör, mikrofon ve kulaklık yönetiminden sorumludur. Cirrus Logic, Qualcomm WCD bu kategoride öne çıkar.
Baseband
Baseband / Modem IC
Hücresel iletişimi sağlayan, SIM kart ile konuşan, veri ve ses bant işlemesini yapan IC. IMEI kaybı çoğunlukla baseband yazılımının bozulmasından kaynaklanır.

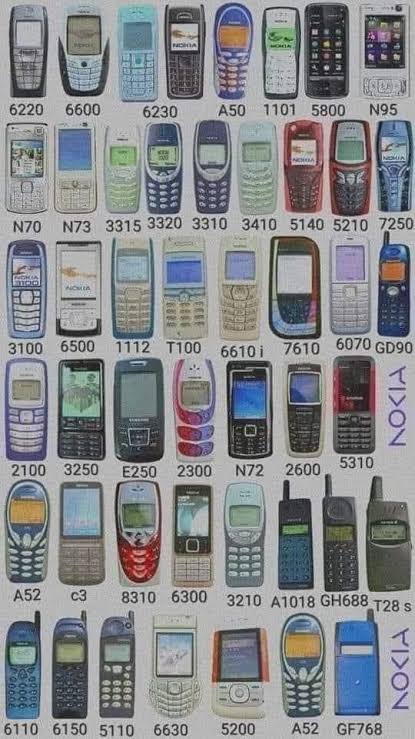

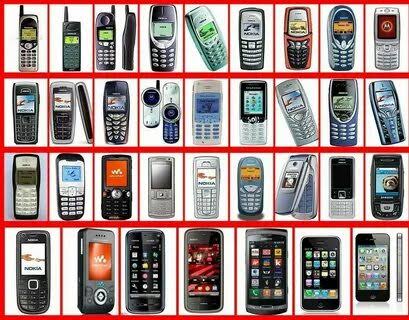

📟 Tuşlu Telefon Dönemi (1992–2007): Her Şeyin Başladığı Yer
Tuşlu telefon döneminin teknik servisleri; havya, lehim teli ve büyüteçten ibaretti. Anakartlar bugünkü kadar küçük değildi; entegrelere ulaşmak görece kolaydı. Ama o dönemde de bilgi gerektiren ciddi arızalar yaşanıyordu.
Nokia, Ericsson ve sonraları Samsung bu döneme damgasını vurdu. Özellikle Nokia’nın geliştirdiği MAD2WD1 ailesi ve Philips/NXP’nin PCF506xx PMIC serisi, dönemin teknik servislerinde en çok karşılaşılan entegre adlarıydı.
Servis Notu: Tuşlu telefon döneminde en yaygın arıza, düşme ve nem sonucu oluşan soğuk lehim noktalıydı. Isı tabancası (heat gun) bu dönemin vazgeçilmez aletidir; çoğu arıza IC değişimi gerekmeksizin lehim yenilemesiyle çözülürdü.
1992–1996
İlk GSM Telefonlar: Tek Yonga Mantığı
Motorola StarTAC ve Nokia 2110 gibi telefonlar, DragonBall EZ ve basit PMIC kombinasyonu kullanıyordu. Ses ve veri tek bir DSP-tabanlı IC üzerinde işleniyordu. Arızaların %80’i mekanikti.
1997–2001
Nokia Dominasyonu: MAD2WD1 Ailesi
Nokia 3210, 3310, 6110 gibi milyonlarca cihazda Texas Instruments ile ortak geliştirilen MAD2WD1 ailesi kullanıldı. Bu IC, GSM modulasyonu, ses işleme ve tuş taramasını tek pakette sunuyordu. PCF50606 PMIC ise neredeyse tüm Nokia modellerinde standarttı.
2002–2005
GPRS ve Java: Yeni IC İhtiyaçları
Nokia 6610, 7210 ve Samsung SGH-D500 gibi GPRS destekli telefonlar, Texas Instruments Calypso serisini kullandı. Artık uygulamaları çalıştıran ayrı uygulama işlemcileri gündeme girdi.
2005–2007
3G Dönemi ve OMAP: Karmaşıklık Arttı
Nokia N-Gage, N70, N95 gibi cihazlarda Texas Instruments OMAP1510 ve OMAP2420 platformları kullanıldı. ARM926EJ-S işlemci, görüntü ve video kodeği tek pakette sundu. BGA lehimleme tekniği bu dönemde servis ustaları için zorunlu hale geldi.
Not:Web sitemizdeki tablolar için telefonunuzu yatay konuma çeviriniz.
| Model | Entegre Kodu | Üretici | Görev | Yaygın Arıza | Çözüm |
|---|---|---|---|---|---|
| Nokia 3310 | MAD2WD1 | Nokia / TI | Baseband + CPU + ses işleme (GSM) | Açılmıyor, ağ yok | BGA reball 330°C altında |
| Nokia 3310 | PCF50606 | Philips / NXP | PMIC – batarya şarj, voltaj regülasyonu | Şarj olmuyor, ani kapanma | IC değişimi, B+ hat testi |
| Nokia 6310i | RAE-3N | Nokia / TI | SoC – baseband, GPRS, Bluetooth, ses | BT çalışmıyor, GPRS yok | Yazılım güncelleme, JTAG flash |
| Nokia N95 | OMAP2420 | Texas Instruments | SoC – ARM1136, DSP, video, kamera | Donuyor, kamera açılmıyor | Reball BGA; termal pad değişimi |
| Samsung SGH-D500 | Calypso TCS2311 | Texas Instruments | Baseband GSM/GPRS SoC | Sinyal kaybı, donma | Reball; UART yazılım yenileme |
| Motorola V3 | MC68EZ328 | Motorola (DragonBall) | 32-bit CPU + entegre çevre birimleri | Tamamen yanmış, güç gelmiyor | Orijinal yedek IC, devre izleme |
🌐 Geçiş Dönemi: İlk Akıllı Telefonlar (2007–2012)
2007’de Steve Jobs’ın iPhone’u tanıtması, yalnızca tüketici elektroniğini değil; cep telefonu teknik servisini de kökten değiştirdi. Artık tek bir dokunmatik cam paneliyle çalışan, onlarca uygulama koşturan ve kompleks multi-katmanlı anakartlara sahip cihazlar masaya geldi.
Bu dönemde Samsung, Apple ve HTC gibi firmalar farklı SoC tercihlerine yöneldi. Apple Samsung fabrikasına kapasitesini açtırdı (A4), Qualcomm’un Snapdragon serisi yükselişe geçti. Teknik servis açısından bakıldığında bu dönem, soğuk hava istasyonu ve mikroskobun zorunluluk haline geldiği dönemin başlangıcıdır.
Kritik Uyarı: 2007–2012 döneminin en büyük tuzağı, anakartın çok katmanlı (multilayer) yapısına geçilmiş olmasıdır. Tuşlu telefon döneminde görünür olan tüm iletken yollar artık katmanların arasında saklanmıştır. Yanlış ısı uygulaması, tüm anakartı telafi edilemez biçimde hasar görebilir.
🔵 Nokia Entegreleri: Efsaneden Mirasa
Nokia’nın hikâyesi, 1990’ların ucuz ve sağlam telefonlarından başlayıp, 2000’lerin teknoloji öncüsü N-serisi cihazlarına uzanır. Her dönemde Nokia’nın tercih ettiği entegreler hem sektörü hem de teknik servisi şekillendirdi.
Nokia (Tuşlu Dönem) — MAD2WD1 & PCF506xx Ailesi
Texas Instruments ve Philips/NXP ortaklığı ile geliştirilen platform
Nokia 3210’dan 6610’a kadar uzanan geniş model yelpazesinde MAD2WD1 baseband IC’si kullandı. Bu entegre, GSM 900/1800 modulasyonu, ses codec, SIM arayüzü ve temel UI kontrolünü tek chip üzerinde topluyordu. Philips’in PCF50606/PCF50611 PMIC serisi ise neredeyse tüm Nokia modellerinde standart bir bileşen haline geldi.
OMAP Dönemi: Nokia N-Serisi
Nokia N70, N95 gibi cihazlarda Texas Instruments’ın OMAP2420 platformu kullanıldı. Bu SoC, ARM1136 işlemci çekirdeği, TMS320C55x DSP, donanımsal video codec ve kamera arayüzünü tek pakette sunuyordu. Özellikle N95’in 5 megapiksel kamerası döneminin teknik harikası sayılıyordu.
Arıza: Açılmıyor
MAD2WD1 veya PMIC soğuk lehim ya da yanma durumunda telefon hiç açılmaz.
✓ PMIC B+ hattı, reball
Arıza: Şarj Sorunu
PCF50606 PMIC’in şarj devresi arızalandığında şarj başlamaz veya ani kesilir.
✓ PMIC değişimi, VCHG ölçümü
Arıza: Ekran Bozukluğu
ST7735 LCD sürücü IC arızası veya flex kablosu kopması.
✓ FPC soket temizlik, IC değişimi
Arıza: GPRS/3G Yok
Baseband yazılım bozulması veya RF kalibrasyonu kaybı.
✓ JTAG flash, RF kalibrasyon
HMD Global Sonrası Nokia (2017–Günümüz)
HMD Global markayı satın aldıktan sonra Nokia telefonlar Qualcomm Snapdragon ve MediaTek çiplerine geçti. Nokia G60 gibi modeller Snapdragon 695 SoC kullanmaktadır. Bu dönemin teknik servis sorunları artık tuşlu dönemden çok farklıdır: 5G bağlantı sorunları, Android güncellemesi sonrası ağ kaybı ve parmak izi okuyucu hataları öne çıkmaktadır.
🔷 Samsung Entegreleri: Exynos’un Yükselişi
Samsung, hem telefon üreticisi hem de yarı iletken fabrikatörü olarak rakiplerine benzersiz bir avantajla yaklaşır. Kendi Exynos SoC’larını, kendi fabrikasında üretir ve kendi telefonlarına takar. Bu entegrasyon, teknik servis açısından hem kolaylık hem de zorluk getirir: Samsung yedek parça temin etmek kolayken, Exynos’a özgü arızalar için özel bilgi gerekmektedir.
Samsung — Exynos Serisi
Samsung LSI tarafından geliştirilen ve üretilen entegre platform
| Model | SoC | Kod Adı | Fabrika / Teknoloji | Yaygın Arıza | Teknik Çözüm |
|---|---|---|---|---|---|
| Galaxy S10 | Exynos 9820 | Sunrise | Samsung 8nm LPP | Parmak izi bypass hatası | Yazılım güncelleme; FP IC flex |
| Galaxy S21 | Exynos 2100 | — | Samsung 5nm EUV | Aşırı ısınma, kamera donması | Termal ped değişimi, kamera flex |
| Galaxy S22 | Exynos 2200 | — | Samsung 4nm | GPU driver crash, pil şişme | Sistem güncellemesi; batarya değişimi |
| Galaxy S24 | Exynos 2400 | — | Samsung 4nm 2. nesil | Ekran titremesi, 5G düşme | DDIC konnektör; anten flex |
| Galaxy A54 | Exynos 1380 | — | Samsung 5nm | Wi-Fi kaybı, kamera açılmıyor | Yazılım sıfırlama; kamera modül |
S2MPS Serisi: Samsung’un PMIC Ailesi
Samsung, kendi Exynos SoC’larına eşlik eden S2MPS serisi PMIC ailesi kullanır. S2MPS25, Galaxy S22 serisindeki ana güç yönetim entegresidir. Bu IC, ani kapanma ve batarya tüketim sorunlarının sıklıkla kaynağıdır. Yazılım yoluyla PMIC firmware güncellemesi mümkünken, donanım arızalarında IC değişimi gereklidir.
Servis İpucu: Samsung Galaxy S serisi cihazlarda şarj sorunu yaşandığında ilk olarak USB-C portunu kontrol edin. Bu cihazlarda USB konnektör mekanik hasarı son derece yaygındır. Ardından şarj IC’yi (BQ serisi) test edin; PMIC’e geçmeden önce bu adımları atlamayın.
🍎 Apple Entegreleri: A Serisinin Evrimi
Apple’ın A serisi SoC’ları, mobil işlemci dünyasında devrimci bir süreçtir. A4’ten A17 Pro’ya uzanan yolculuk; 45nm’den 3nm’ye, tek çekirdekten 6 çekirdeğe ve cihaz başına bir transistörden 19 milyar transistöre uzanır. Teknik servis açısından Apple cihazları, eşleştirme (pairing) gerektiren bileşenleri nedeniyle en zorlayıcı grubu oluşturur.
Apple — A Serisi SoC ve Yardımcı IC’ler
TSMC tarafından üretilen, Apple Silicon tasarımı
| Model | SoC | Kod Adı | Fabrika / Node | Kritik IC Sorunu | Teknik Not |
|---|---|---|---|---|---|
| iPhone 4 | Apple A4 | Samsung Exynos 3 | Samsung 45nm | Death Grip (anten) | RF konnektör; dış kasa anten izolasyon |
| iPhone 6 | Apple A8 (Typhoon) | Typhoon | TSMC 20nm | Touch IC hatası (U2402) | Touchgate: U2402 reball; backlight IC |
| iPhone X | A11 Bionic | Monsoon+Mistral | TSMC 10nm | Face ID dot projektör | Flex konnektör; yalnızca Apple kalibrasyon |
| iPhone 12 | A14 Bionic | Icestorm+Firestorm | TSMC 5nm | 5G ısınma, batarya hızlı bitiyor | Termal ped; batarya kalibrasyon |
| iPhone 15 Pro | A17 Pro | Everest+Sawtooth | TSMC 3nm | USB-C konnektör aşınması | USB-C portu değişimi; titanyum çerçeve |
Tristar U2 IC: En Çok Karşılaşılan Apple Arızası
iPhone 6’dan itibaren Apple, USB güç müzakeresi için Tristar (U2) adı verilen özel bir IC kullanmaktadır. Bu IC, 56kΩ direnç üzerinden şarj cihazıyla iletişim kurarak şarj başlatır. U2 IC arızalandığında telefon şarj olmaz, bilgisayar görmez veya aşırı ısınır. Sonraki nesilde bu IC’nin yerini Hydra almış; USB-C’ye geçişle birlikte ise protokol daha da karmaşık bir hale gelmiştir.
Cirrus Logic Ses IC: Gizli Kahraman
Apple’ın ses kalitesinin sırrının bir kısmı, Cirrus Logic‘in özel ses codec IC’lerindedir. iPhone X ve sonrasında kullanılan 338S00248 serisi IC, hem hoparlör hem mikrofon hem de AirPods iletişimini yönetir. Bu IC’nin BGA bağlantısı soğuduğunda veya nem aldığında, cihaz tamamen sessizleşir ya da yalnızca hoparlörden ses gelir.
Kritik Uyarı: iPhone’larda Face ID modülü, Touch ID ana kart ve parmak izi IC’si, kamera (iPhone 14 ve öncesinde) ana kartla kriptografik olarak eşleştirilmiştir. Bu bileşenler yetkisiz servis tarafından değiştirildiğinde “Hata 53” veya işlev kaybı yaşanabilir. Bu işlem yalnızca Apple Yetkili Servis tarafından Apple System Configuration (ASC) aracıyla yapılabilir.
🔴 Huawei Entegreleri: Kirin’in Doğuşu ve Krizi
Huawei’nin HiSilicon birimi, 2009 yılından itibaren kendi Kirin SoC’larını geliştirmeye başladı. TSMC’de üretilen bu çipler, Kirin 980 ile dünya sahnesinde ciddi bir oyuncu haline geldi. Ancak 2020’deki ABD yaptırımları, TSMC’nin 7nm ve altı üretim hizmetini kesmesiyle Huawei büyük bir kriz yaşadı.
Huawei — Kirin Serisi & HiSilicon IC’leri
HiSilicon tasarımı; TSMC / Samsung Foundry üretimi
| Model | Kirin SoC | PMIC | Modem | Yaygın Arıza | Çözüm |
|---|---|---|---|---|---|
| P30 Pro | Kirin 980 | Hi6422 | Balong 5G01 | Ağ düşme, kamera renk hatası | PMIC voltaj kontrolü; kamera ISP yazılım |
| Mate 30 Pro | Kirin 990 5G | Hi6422 | Balong 5000 | 5G SA bağlantı sorunu | Ağ modu ayarı; RF kalibrasyonu |
| Mate 40 Pro | Kirin 9000 | Hi6422G | Entegre 5G | GPS doğruluk sorunu, Wi-Fi 6 düşme | GPS LNA kontrol; mühendis modu RF ayar |
| P60 Pro (2023) | Snapdragon 8+ Gen 1 | PM8550 | X65 | 5G desteği kaldırılmış (yaptırım) | 4G LTE modunda kullanım |
| Mate 60 Pro (2023) | Kirin 9000S | HiSilicon özel | Entegre 5G NR | Isınma, yatay sinyalizasyon sorunu | Termal ped; Harmony OS güncelleme |
Hi6502: Huawei’nin Kamera Yardımcı IC’si
Huawei P40 Pro ve Mate 40 Pro gibi modellerinde kullanılan Hi6502, Leica kameralarının sinyal işleme yükünü hafifletmek için ana SoC’a yardımcı olan özel bir ISP yardımcı entegresidir. Bu IC’nin BGA bağlantılarında sorun yaşandığında kamera donarken çekilebilir, renk çıkışı bozulur veya yakınlaştırma kamerası tamamen devre dışı kalır.
Servis Notu: 2020 sonrası Huawei cihazlarında PMIC ve RF IC yedek parça temin etmek giderek güçleşmektedir. Orijinal parça bulunamadığı durumlarda aynı model cihazdan donör anakart kullanımı en güvenli yöntemdir. Muadil PMIC takılan cihazlarda ani kapanma ve batarya şişmesi riski yüksektir.
🟠 Xiaomi Entegreleri: Snapdragon Odaklı Strateji
Xiaomi, kendi SoC tasarlamak yerine Qualcomm ile güçlü bir ortaklık kurdu. Tüm amiral gemisi modeller Snapdragon 8 serisi SoC kullanırken, orta segment MediaTek Dimensity veya Snapdragon 7xx serisi tercih eder. Bununla birlikte Xiaomi, Surge S serisi şarj yönetimi IC’leri ile hızlı şarj teknolojisinde özgün bir marka kimliği oluşturmuştur.
Xiaomi / Redmi / POCO — Qualcomm + MediaTek Altyapısı
Snapdragon 8 Gen serisinden Dimensity’ye uzanan platform çeşitliliği
Xiaomi 12 Pro’nun 2022’deki lansmanında Snapdragon 8 Gen 1 (Lahaina) kullanıldı. Bu SoC, Samsung’un 4nm sürecinde üretildi ve aşırı ısınma sorunuyla tanındı. Xiaomi mühendisleri sonraki nesil için Qualcomm’un TSMC 4nm’ye geçtiği Snapdragon 8 Gen 2‘yi tercih etti.
Arıza: Aşırı Isınma
Snapdragon 8 Gen 1 içeren cihazlarda yoğun kullanımda 60°C+ sıcaklık raporlanmaktadır.
✓ Termal paste yenileme, fan mod
Arıza: Şarj Kesintisi
67W veya 120W HyperCharge sırasında şarj başlayıp durabilir.
✓ Şarj IC 56k test, kablo doğrulama
Arıza: Leica Kamera
Xiaomi 12S/13 Ultra’da Leica modülü vida gevşemesi titreşime yol açar.
✓ Kamera modül vida sıkma
Arıza: Parmak İzi
Goodix GW9558 optik FP IC flex kablosu hasar görünce okuyamaz.
✓ FP flex değişimi, kalibrasyon
Surge S Serisi: Xiaomi’nin Öz Tasarım IC’si
Xiaomi, 2021’den itibaren amiral gemi modellerinde kendi tasarımı Surge P1 ve Surge G1 şarj ve batarya yönetim IC’lerini kullanmaktadır. 120W kablolu ve 50W kablosuz şarjı güvenli şekilde yönetmek üzere tasarlanan bu IC’ler, termal yönetim algoritmaları açısından dikkat çekicidir. Arızalandığında yalnızca daha düşük güçlü şarj mümkün olur; değişimi için Xiaomi özel torx vidaları ve hassas ısı kontrolü gerektirir.
🟢 Oppo Entegreleri: MariSilicon ve SuperVOOC
Oppo (BBK Electronics bünyesinde; OnePlus ve Vivo da bu gruba dahildir) son yıllarda yalnızca Qualcomm çiplerini kullanmakla kalmayıp, kendi tasarımı MariSilicon X ve MariSilicon Y görüntü işlemcilerini de bünyesine katmıştır.
Oppo / OnePlus / Realme — Snapdragon + MariSilicon
BBK Electronics grubu; özel ISP ve şarj IC yenilikleri
Oppo Find X6 Pro’da kullanılan MariSilicon X2, kamera görüntü işleme yükünü Snapdragon SoC’tan bağımsız olarak üstlenir. Bu yardımcı ISP IC arızalandığında kamera titrer, renk artefaktları oluşur veya RAW format kaydetme kapasitesi düşer.
SuperVOOC Şarj IC: SY6974 + BQ25970
Oppo’nun SuperVOOC hızlı şarj teknolojisi, Silergy SY6974 ve Texas Instruments BQ25970 şarj IC kombinasyonuyla çalışır. 65W ve üzeri şarj yapan Oppo cihazlarında şarj başlayıp kesiliyor ise önce şarj kablosunu kontrol edin; ardından VBUS_IN gerilimini ölçün. 10V@6.5A gelmiyor ise SuperVOOC IC değişimi gereklidir.
Arıza: VOOC Çalışmıyor
SuperVOOC protokolü algılanmıyor, normal 5W şarjla devam ediyor.
✓ VOOC IC değişimi, kablo test
Arıza: Kamera Titreme
OIS motoru veya kamera modül mekanik arızası.
✓ OIS kalibrasyonu, modül değişimi
Arıza: Ekran Çizgisi
DDIC FPC konnektörü hasar veya AMOLED panel arızası.
✓ DDIC konnektör; ekran değişimi
Arıza: 5G Bağlantı Kopuyor
ColorOS modem yazılım sorunu veya anten flex hasarı.
✓ OS güncellemesi, anten konnektör
⚡ Güç Yönetimi IC (PMIC): Telefonun Kalbi
Bir cep telefonunun içindeki en kritik entegrelerden biri tartışmasız PMIC’tir. Bataryadan gelen düzensiz gerilimi; CPU’nun ihtiyaç duyduğu 0.75V’tan, 5G modeminin istediği 3.3V’a, kameranın talep ettiği 2.8V’a kadar doğru ve kararlı voltajlara çevirmek PMIC’in temel görevidir.
30 yıllık teknik servis deneyimime göre, “telefon açılmıyor” şikayetlerinin yaklaşık yüzde kırkı PMIC kökenlidir. Geri kalanı ise büyük ölçüde soğuk lehimli BGA bağlantıları ya da su/nem hasarından kaynaklanmaktadır.
| Platform / Marka | PMIC Kodu | Üretici | Temel Arıza | Test Noktası | Çözüm |
|---|---|---|---|---|---|
| Nokia 3310 (2000) | PCF50606 | Philips / NXP | Şarj yok, ani kapanma | VSYS: 3.7V; VCHG: 4.2V | IC değişimi, B+ direnç testi |
| iPhone 4S – 5 | Dialog DA9052 | Dialog Semiconductor | Bootloop, Wi-Fi 0 adresi | PP1V8_SDRAM; diode mode | PMIC reball 0.3mm BGA |
| iPhone 6 – 8 | Tristar U2 / Hydra | Apple / TI | Şarj olmuyor, ısınma | ID pin: 56kΩ; DP/DM: 2V | U2 IC değişimi, C12 filtre |
| iPhone X – 14 | PMB9943 + PMB9955 | Apple / Dialog, TSMC | Pil tükenme, boot döngüsü | Vcore: 1.05V; osciloskop ripple | FLIR termal; mikro lehim |
| Samsung Galaxy S22 | S2MPS25 | Samsung Electro. | Ani kapanma %30 pilde | VSYS_3V4: 3.4V; VBAT_OVP | PMIC firmware; FG kalibrasyon |
| Huawei P30 / Mate 30 | Hi6422 | HiSilicon | Pil şişme, kamera açılmıyor | VDD_CPU: 0.75–1.0V; VDD_GPU | Hi6422 reball; boot log USB |
| Oppo Find X5 | SY6974 + BQ25970 | Silergy + TI | Şarj durma, kablo ısınması | VBUS_IN: 10V@6.5A; NTC: 25°C | SuperVOOC IC değişimi |
Altın Kural: PMIC tamirinde her zaman şu sırayı takip edin: (1) Batarya gerilimini ölç, (2) B+ hattında kısa kontrolü yap, (3) PMIC çıkış raylarını ölç, (4) Boot log al. Bu dört adım, %80’in üzerindeki PMIC arızasını tanımlamanızı sağlar.
📡 RF, Modem ve Baseband IC: Sinyalin Anatomisi
Telefona “ağ bulunamıyor” mesajı düştüğünde, sorun her zaman operatörden kaynaklanmaz. Yaklaşık yüzde yirmisi baseband yazılım bozulmasından, yüzde onbeşi RF PA (Power Amplifier) arızasından, yüzde onu ise anten flex kablosunun kopmasından kaynaklanır.
GSM döneminde baseband IC, tek başına tüm hücresel iletişimi üstlenirdi. Günümüzde ise bu işlev SoC içindeki entegre modem (Qualcomm X65, Exynos Modem 5123 gibi) ile harici RF front-end modülleri (Skyworks, Qorvo, Murata) arasında paylaşılmaktadır.
IMEI Kaybı: Mühendislerin Kabusu
IMEI kaybı, çoğunlukla baseband yazılımının bozulmasından veya NVM (Non-Volatile Memory) alanının hasar görmesinden kaynaklanır. Bu durumda *#06# kodu boş döner ve cihaz ağa kayıt yapamaz. Çözüm; JTAG veya EDL (Emergency Download) modu ile baseband partition’ın yeniden yazılmasıdır. Ancak bazı ülkelerde IMEI değiştirme yasal kısıtlamalara tabidir; sadece fabrika değerinin geri yüklenmesi kabul edilir.
| Dönem / Platform | IC Kodu | Desteklenen Bant | Arıza Belirtisi | Çözüm |
|---|---|---|---|---|
| Nokia GSM (1995–2003) | MAD2WD1 | GSM 900/1800 | SIM okunmuyor, ses yok | JTAG flash; SIM hat direnç |
| Nokia 3G (2004–2008) | Infineon PMB8876 | GSM/GPRS/EDGE/UMTS | 3G bağlanamıyor, düşme | Yazılım güncelleme; RF kalibrasyon |
| iPhone 4 – 5 | Qualcomm MDM6600 | GSM/CDMA/HSPA+ | Çağrı gelmiyor, sinyal sabit -113 | RF kalibrasyon; modem reball |
| iPhone 12 – 14 | Qualcomm X55/X65 | 5G Sub-6 + mmWave | 5G hız yok, ani kapanma | iOS modem firmware; anten kontrolü |
| Samsung Galaxy S20/S21 | Exynos Modem 5123 | 5G NR Sub-6GHz | 5G düşme, VoLTE kopuyor | Carrier konfigürasyon; RF PA kontrol |
| Huawei Mate 40 Pro | Balong 5000 | 5G NR + 4G LTE | 5G SA yavaşlama, GPS hatalı | Mühendis modu RF kalibrasyon |
| Xiaomi 12 / 13 | Qualcomm X65 | 5G mmWave + Sub-6 | VoWiFi çalışmıyor | APN ayarı; anten flex baskı testi |
🎛️ Ses, Ekran, Kamera ve NFC IC’leri
Akıllı telefonun kullanıcıyla doğrudan temas ettiği her yüzey, arkasında bir entegre devre barındırır. Dokunduğunuzda cevap veren ekran; fotoğraf çekerken çalışan kamera; ödeme yaparken devreye giren NFC — hepsinin özelleşmiş bir IC’si vardır.
DDIC: Ekran Sürücü IC
Samsung Galaxy serilerinde kullanılan S6E3XA2 (Dynamic AMOLED 2X, 120Hz) gibi DDIC’ler, milyonlarca piksel voltajını hassas zamanlamayla yönetir. DDIC arızası ekranda yatay veya dikey çizgi olarak kendini gösterir. FPC konnektör yenileme çoğunlukla yeterlidir; ancak DDIC IC’nin kendisi bozulduysa ekran modülü komple değiştirilmelidir.
Touch ID ve Face ID: Güvenli Eşleştirme
Apple’ın biyometrik güvenlik IC’leri (Touch ID için AuthenTec tabanlı AXS10; Face ID için TrueDepth kamera zinciri) ana kart ile kriptografik olarak eşleştirilmiştir. iPhone 5s’te “Hata 53” olarak gündeme gelen bu konu, Apple’ın yetkisiz onarımı engelleme politikasının somut bir yansımasıdır. Teknik servis perspektifinden bu bileşenlere dokunmak, yazılım kalibrasyonu olmadan cihazı işlevsizleştirebilir.
NFC IC: Apple Pay’den Samsung Pay’e
NFC ödeme sistemleri, NXP PN80T (Apple) veya Samsung SEN4100 gibi IC’lerle çalışır. Bu IC’ler hem NFC iletişimini hem de güvenli eleman (eSE) yönetimini üstlenir. NFC anteni genellikle arka kapak içindedir; arka kapak değişimi sırasında bu antenin sıyrılması NFC ödeme sorunlarına yol açar.
| Marka / Model | IC Kodu | Tür | Arıza Belirtisi | Çözüm |
|---|---|---|---|---|
| iPhone 6s+ | 338S1285 (Cirrus) | Ses IC | Ses yok, mikrofon çalışmıyor | CS42L71 reball; audio flex |
| iPhone X | MLBF-FXS (STMicro) | Face ID IC | Face ID hatası | Dot projektör flex; Apple ASC |
| Samsung Galaxy S22 | S6E3XA2 | DDIC | Ekran çizgisi, renk kayması | FPC konnektör; ekran değişimi |
| Xiaomi 12 Pro | NT36532 (Novatek) | Touch IC | Köşe yanıtsız, titreme | Touch IC flex yenileme |
| Apple iPhone 12–14 | NXP PN80T | NFC IC | Apple Pay çalışmıyor | NFC anten halka kontrolü; reball |
| Oppo Find X6 | Goodix GW9558 | Parmak İzi IC | FP okuyamazz, yanlış tanıma | FP flex; ekran koruyucu çıkar |
| Huawei Mate 40 Pro | HI6502 | Kamera ISP Yrd. | Kamera donuyor, renk artefaktı | Kamera flex; ISP firmware patch |
🩺 Arıza Hızlı Tanı Rehberi: 30 Yılın Özeti
Teknik serviste yıllar içinde fark ettiğim şey şu: her arıza mutlaka bir hikâye anlatır. Telefon tamamen açılmıyorsa büyük ihtimalle hikâye B+ hattında başlıyor. Ekran gelmiyor ama hoparlörden ses duyuluyorsa, backlight ya da DDIC konnektörü suçlu. Bu bölüm, o hikayeleri hızla çözmenize yardımcı olmak için hazırlanmıştır.
| Belirti | Şüpheli IC | İlk Ölçüm | Olası Neden | Çözüm Önceliği |
|---|---|---|---|---|
| Hiç açılmıyor | PMIC, SoC kısa | B+: >500mA kısa = sorun | PMIC arıza, CPU kısa, nem | 1. PMIC → 2. BGA reball → 3. Kart değişimi |
| Şarj olmuyor | Şarj IC, U2, USB port | VBUS: 5V gelmeli; ID: 56kΩ | Şarj IC, USB konnektör hasarı | 1. USB port → 2. Şarj IC → 3. PMIC |
| Ağ bulunamıyor | Baseband, RF PA, anten | *#06# → boş = baseband | BB yazılım, RF PA, anten kesik | 1. Yazılım flash → 2. RF kalibrasyon → 3. Reball |
| Ekran siyah (telefon açık) | Backlight IC, DDIC | Fener ile bak → soluk görüntü var mı | Backlight IC, DDIC FPC kopuk | 1. FPC konnektör → 2. Backlight IC |
| Ses gelmiyor | Audio IC, hoparlör | Hoparlör direnci: 4–8Ω normal | Ses IC reball, su hasarı | 1. Hoparlör → 2. Ses IC reball |
| Wi-Fi / BT yok | Wi-Fi kombo IC | MAC adresi FF:FF = IC bozuk | Wi-Fi IC yanmış, PMIC VIO | 1. Yazılım → 2. Wi-Fi IC reball |
| Pil hızlı bitiyor | PMIC, batarya BMS | FLIR ile ısınan IC tespiti | PMIC rail sızıntı, BMS hata | 1. Batarya değişimi → 2. PMIC firmware |
| NFC çalışmıyor | NFC IC, anten halka | NFC test modu anten gücü ölç | Anten hasar, NFC IC arızası | 1. Yazılım sıfırla → 2. Anten → 3. IC reball |
🔥 BGA Reball Tekniği: Entegre Tamirinin Sanatı
Modern cep telefonu entegreleri artık DIP veya SMD paket yerine BGA (Ball Grid Array) paketinde gelir. Bu, IC’nin altında yüzlerce mikro lehim topunun bulunduğu anlamına gelir. Soğuk lehim, nem veya termal yorgunluk sonucu bu toplar bağlantıyı kaybedebilir.
Reball işlemi; IC’yi anakarttan sökmek, lehim kalıntılarını temizlemek, bir şablon (stencil) yardımıyla yeni lehim toplarını yerleştirmek ve doğru ısı profiliyle tekrar lehimlemektir. Bu işlem yanlış yapıldığında IC kalıcı olarak hasar görebilir. Doğru yapıldığında ise arızalı IC yıllar boyunca sorunsuz çalışabilir.
Isı Profili: Çoğu BGA reball işlemi için önerilen ısı profili şöyledir: 150°C ön ısıtma (2 dakika) → 200°C ara ısıtma → 230–245°C tepe sıcaklığı (30–45 saniye) → kontrollü soğutma. Bu profil SAC305 (Sn-Ag-Cu) kurşunsuz lehim için geçerlidir. Eski cihazlarda SnPb63 kurşunlu lehim kullanıldığı için profil farklıdır: tepe sıcaklığı 183°C’de başlar.
Uyarı: Reball işlemi yaparken anakartın altında her zaman özel ısı yalıtım gerecini (polyimide tape) kullanın. Plastik konnektörler, flex bağlantı noktaları ve batarya konektörü üzerine asla doğrudan sıcak hava uygulamayın. Bir anlık dikkatsizlik, onarılabilir bir arızayı telafi edilemez bir hasara dönüştürebilir.
🎯 Sonuç ve Uzman Önerileri
1994’te masama gelen ilk cep telefonunun içinde üç ya da dört entegre vardı. Bugün masama gelen bir iPhone 15 Pro’nun içinde onlarca farklı özelleşmiş IC var ve her biri milyarlarca transistör barındırıyor. Bu değişim, teknik servis mesleğini de kökten dönüştürdü.
Ama şunu da söylemeliyim: temel prensipler hiç değişmedi. Hâlâ voltaj ölçüyorsunuz, hâlâ kısa arıyorsunuz, hâlâ soğuk lehim noktası bulmaya çalışıyorsunuz. Araçlar değişti, ölçüm hassasiyeti arttı, ama düşüncenin mantığı aynı kaldı.
Bu rehberi yararlı bulduyasanız, Excel tablosunu indirerek kendi servis notlarınız için referans olarak kullanabilirsiniz. İçindeki entegre kodlarını, ölçüm değerlerini ve çözüm adımlarını doğrudan kopyalayabilirsiniz.
En iyi teknik servis uzmanı, telefona değil; telefonun içindeki hikâyeye bakan kişidir. Multimetrenin ibresi size o hikâyeyi anlatır — dinlemeyi bilmek yeterli.
Ölç, Sonra Sök
Hiçbir IC’yi ölçüm yapmadan söküp atmayın. Voltaj rayları sizi doğru IC’ye yönlendirir; tahminle yapılan onarım hem pahalıdır hem risklidir.Service manual yazılımları kullan. Eskiden pdf dostlarla uğraşırdık.
Wuxinji, Borneo, Orion, Jcid, Estech vs satın alıp bir kenara bırakmayın. Her gün düzenli olarak servis notları tutun. Yeni çıkan cihazları mutlaka inceleyin.
Yazılımı İhmal Etme
Donanım tamirinden önce her zaman yazılım güncellemesi ve factory reset deneyin. Arızaların yüzde yirmisi yazılım kaynaklıdır ve ücretsiz çözülür.
Isı Profilini Öğren
Her SoC ailesinin farklı bir lehim kompozisyonu vardır. Yanlış ısı profili, IC’yi anakarttan değil de doğrudan öldürür.
Kayıt Tut
Her onarım için fotoğraf ve not tutun. Aynı model cihaz tekrar geldiğinde size saatler kazandırır. Bu mesleğin sırrı birikimdir.
Mert_Egitim
